本文详细分析了蓝桥杯嵌入式竞赛中关于STM32的题目，涵盖11届、12届及部分往届的赛题。主要涉及STM32CubeMX工程配置、KEIL的使用、按键（KEY）、LCD显示、LED控制、ADC和PWM等模块。在11届题目中，解析了按键任务、LCD界面切换、PWM输出等功能实现。12届题目重点在于ADC、LCD、按键和LED的基础操作及逻辑关系。同时，文中也指出了常见问题和解决方法，如初始化问题、串口通信、EEPROM存储等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

11届题目分析

主要用到了

按键：按键扫描，消抖处理 + 每个按键执行的任务
LCD：按照要求实现两个显示界面即可
LED：在按键按下的条件下，点亮或熄灭某个灯
ADC：获取R37输出的电压值，并以此控制PWM输出信号占空比
PWM：通过PA6和PA7引脚输出频率和占空比一定的波
功能模块

STM32CubeMX创建初始工程

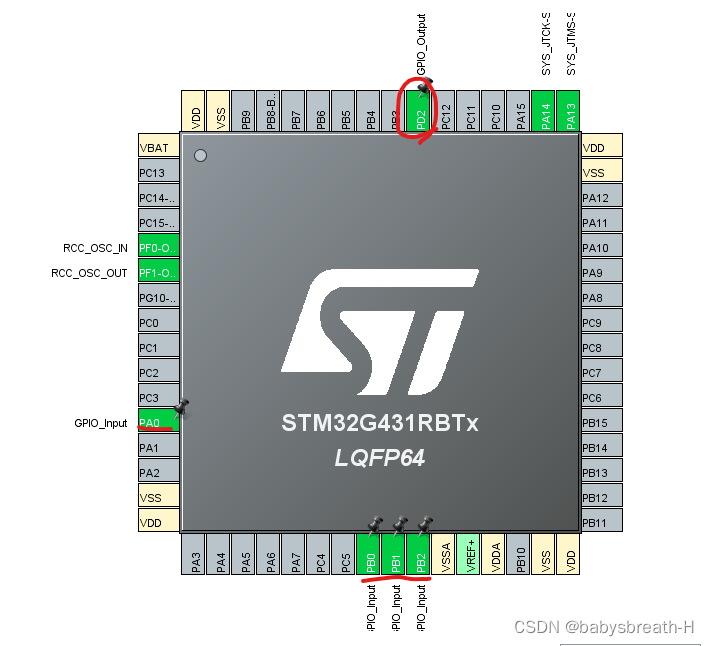

各个管脚
时钟
文件名称路径设置
生成工程，打开KEIL

KEIL

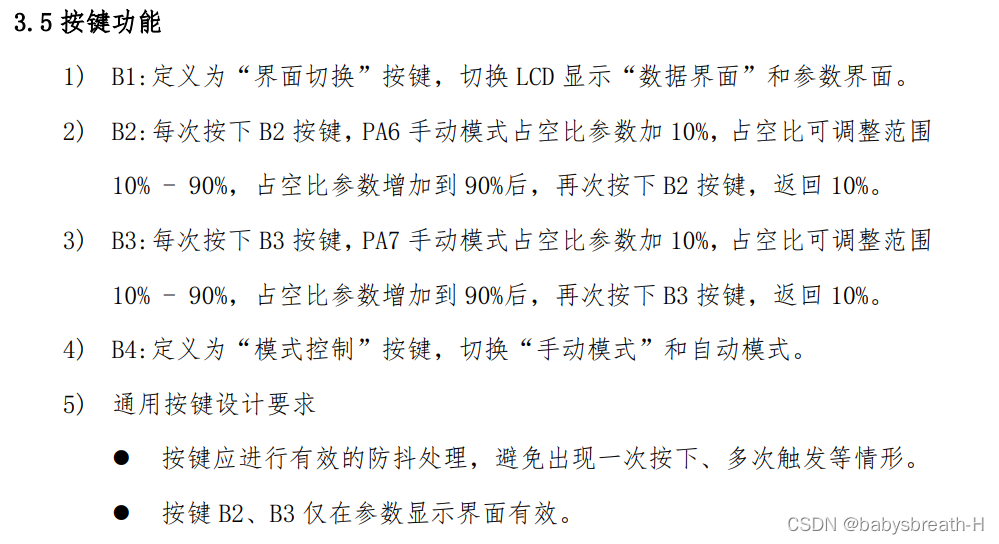

key

按键刷新时间不大于100ms
按键扫描函数keyscan()
按键执行任务函数**（一开始可以先空着）**

LCD

添加lcd.c文件
LCD初始化
刷新时间100ms
首先编写符合题目要求的LCD的两个显示界面 （一开始可以先空着）

void task_display(void)
{

	if(LCD_show==1)
	{

		LCD_SetBackColor(Black);
		LCD_SetTextColor(White);

		LCD_DisplayStringLine(Line0,(unsigned char *)"      Data          ");
		LCD_DisplayStringLine(Line1,(unsigned char *)"                    ");
		sprintf((char *)str, "   V:%.2fV          ", R37_Value * 3.3 / 4096);
		LCD_DisplayStringLine(Line2, (uint8_t *)str);
		LCD_DisplayStringLine(Line3,(unsigned char *)"                    ");
		sprintf((char *)str, "   Mode:%s        ",mode_str);
		LCD_DisplayStringLine(Line4, (uint8_t *)str);
		LCD_DisplayStringLine(Line5,(unsigned char *)"                    ");
		LCD_DisplayStringLine(Line6,(unsigned char *)"                    ");
		LCD_DisplayStringLine(Line7,(unsigned char *)"                    ");
		LCD_DisplayStringLine(Line8,(unsigned char *)"                    ");
		LCD_DisplayStringLine(Line9,(unsigned char *)"                    ");
	}
	else if(LCD_show==2)
	{

		LCD_SetBackColor(Black);
		LCD_SetTextColor(White);

		LCD_DisplayStringLine(Line0
