如有错误，敬请谅解！

此文章仅为本人学习笔记，仅供参考，如有冒犯，请联系作者删除！！！

基础知识：

lsa 链路状态通告（11类lsa） lsdb 链路状态数据库

ospf的5个数据包：

1.hello 发现维持创建邻居关系

2.dbd 数据库摘要

3.lsr 链路状态请求

4.lsu 链路状态更新

5.lsack 链路状态确认包

ospf的配置：
[r2]ospf 100 router-id 2.2.2.2

[r2-ospf-100]area 0

[r2-ospf-100-area-0.0.0.0]network 2.2.2.2 0.0.0.0

[r2-ospf-100-area-0.0.0.0]network 12.1.1.0 0.0.0.255     注意为反掩码
第⼆种宣告⽅式：
[r1]interface g0/0/0
[r1-GigabitEthernet0/0/0]ospf enable 100 area 0
ospf区域划分的规则：

1.必须满⾜星型结构

2.必须存在abr（区域边界路由器）

ospf的dr/bdr的选举规则：

1.⽐较优先级（越⼤越优）

2.⽐较router-id （越⼤越优）

3.⾮抢占性

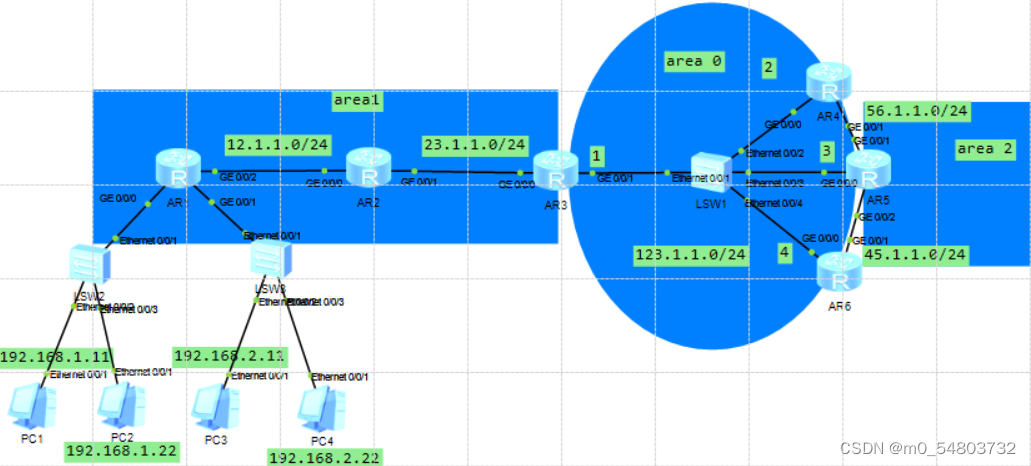

实验拓扑图：

一、首先为PC1-PC4下放指定IP

以PC1、PC2为例：

[r1] interface LoopBack 0
[r1-LoopBack0] ip address 0.0.0.0 32

[r1]interface g0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 24

[r1]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.

[r1]ip pool 1
Info: It's successful to create an IP address pool.
[r1-ip-pool-1]network 192.168.1.0 mask 255.255.255.0
[r1-ip-pool-1]dns-list 8.8.8.8

[r1-ip-pool-1]static-bind ip-address 192.168.1.11 mac-address 5489-98AD-75D9
[r1-ip-pool-1]static-bind ip-address 192.168.1.22 mac-address 5489-9808-2C85

[r1]interface g0/0/0
[r1-GigabitEthernet0/0/0]dhcp select global

同样上述操作为PC3、PC4配置IP。

二、为路由器每一节点配置IP

以路由器6为例：

[r6]interface g0/0/0
[r6-GigabitEthernet0/0/0]ip address 123.1.1.4 24.
[r6-GigabitEthernet0/0/0]quit
[r6]interface g0/0/1
[r6-GigabitEthernet0/0/1]ip address 46.1.1.2 24

剩余路由器照此操作配置。

三、OSPF的配置

配置步骤：

1、创建并运行OSPF进程

2、创建并进入OSPF区域

3、运行指定的OSPF接口

以r3为例：

[R3] ospf 1 router-id 2.2.2.2
[R3-ospf-1] area 1
[R3-ospf-1-area-0.0.0.0] network 23.1.1.2 0.0.0.255
[R3-ospf-1-area-0.0.0.0] area 0
[R3-ospf-1-area-0.0.0.1] network 123.1.1.1 0.0.0.255

四、实现r3/r4/r5之间之有r3有br无bdr

设置优先级为0：

[r4]interface g0/0/0
[r4-GigabitEthernet0/0/0]ospf dr-priority 0

五、加快收敛速度

以路由器r1为例：

[r1]interface g0/0/0
[r1-GigabitEthernet0/0/0]ospf timer hello 5

六、区域认证

area 1区域明文认证:

[r2]ospf 100
[r2-ospf-100]area 1
[r2-ospf-100-area-0.0.0.1]authentication-mode simple cipher123

area 2区域密文认证:

[r5]ospf 100
[r5-ospf-100]area 2
[r5-ospf-100-area-0.0.0.2]authentication-mode simple cipher 123
[r5-ospf-100-area-0.0.0.2]authentication-mode md5

七、强制下放路由

[r4]ospf 100
[r4-ospf-100]default-route-advertise always

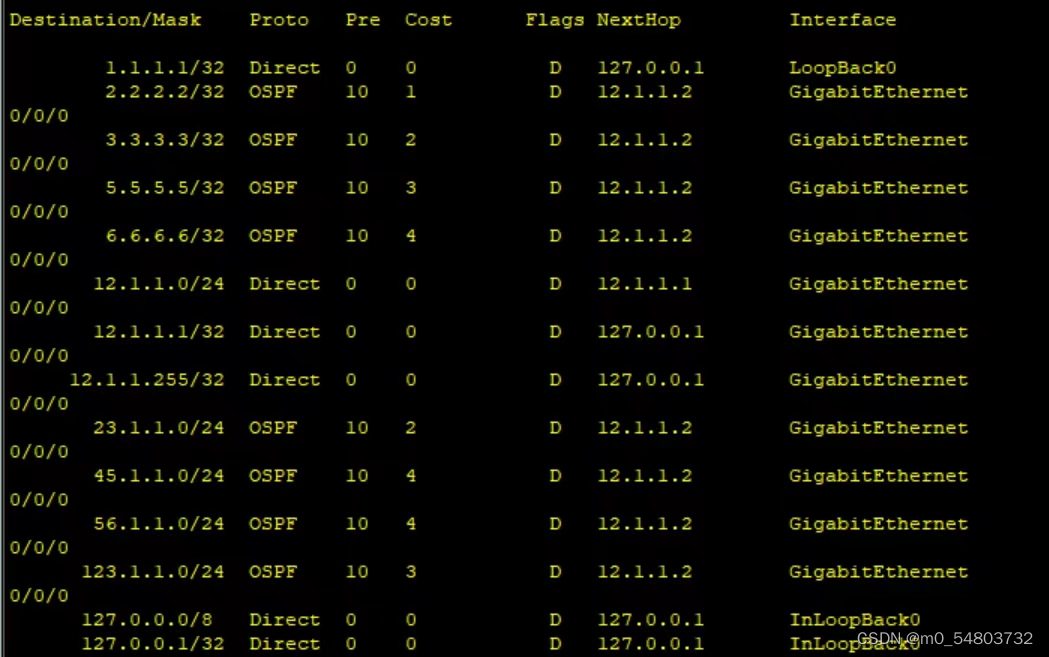

八、查看路由配置

九、测试

PC>ping 6.6.6.6

Ping 6.6.6.6: 32 data bytes, Press Ctrl_C to break
From 6.6.6.6: bytes=32 seq=1 ttl=128 time=31 ms
From 6.6.6.6: bytes=32 seq=2 ttl=128 time=32 ms
From 6.6.6.6: bytes=32 seq=3 ttl=128 time=47 ms
From 6.6.6.6: bytes=32 seq=4 ttl=128 time=31 ms
From 6.6.6.6: bytes=32 seq=5 ttl=128 time=31 ms

--- 6.6.6.6 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/34/47 ms

以上过程即为所求，欢迎同行朋友予以斧正！万分感谢!
