Sleuth--链路追踪

        一 链路追踪介绍

        在大型系统的微服务化构建中，一个系统被拆分成了许多模块。这些模块负责不同的功能，组合成系统，最终可以提供丰富的功能。在这种架构中，一次请求往往需要涉及到多个服务。互联网应用构建在不同的软件模块集上，这些软件模块，有可能是由不同的团队开发、可能使用不同的编程语言来实现、有可能布在了几千台服务器，横跨多个不同的数据中心，也就意味着这种架构形式也会存在一些问题：

1. 如何快速发现问题？
2. 如何判断故障影响范围？
3. 如何梳理服务依赖以及依赖的合理性？
4. 如何分析链路性能问题以及实时容量规划？

            1.常见的链路追踪技术有下面这些：

        cat 由大众点评开源，基于Java开发的实时应用监控平台，包括实时应用监控，业务监控 。 集成 方案是通过代码埋点的方式来实现监控，比如： 拦截器，过滤器等。 对代码的侵入性很大，集成成本较高。风险较大。

        zipkin 由Twitter公司开源，开放源代码分布式的跟踪系统，用于收集服务的定时数据，以解决微 服务架构中的延迟问题，包括：数据的收集、存储、查找和展现《图形化》。该产品结合spring-cloud-sleuth 使用较为简单， 集成很方便， 但是功能较简单。

        pinpoint Pinpoint是韩国人开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点 是支持多种插件，UI功能强大，接入端无代码侵入。

        skywalking SkyWalking是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多 种插件，UI功能较强，接入端无代码侵入。目前已加入Apache孵化器。

        Sleuth  （日志记录每一条链路上的所有节点，以及这些节点所在的机器，和耗时。）log4j

SpringCloud 提供的分布式系统中链路追踪解决方案。

        注意：SpringCloud alibaba技术栈中并没有提供自己的链路追踪技术的，我们可以采用Sleuth + Zipkin来做链路追踪解决方案

 二 入门

        1.Sleuth介绍

        SpringCloud Sleuth主要功能就是在分布式系统中提供追踪解决方案。它大量借用了Google Dapper的设计， 先来了解一下Sleuth中的术语和相关概念。

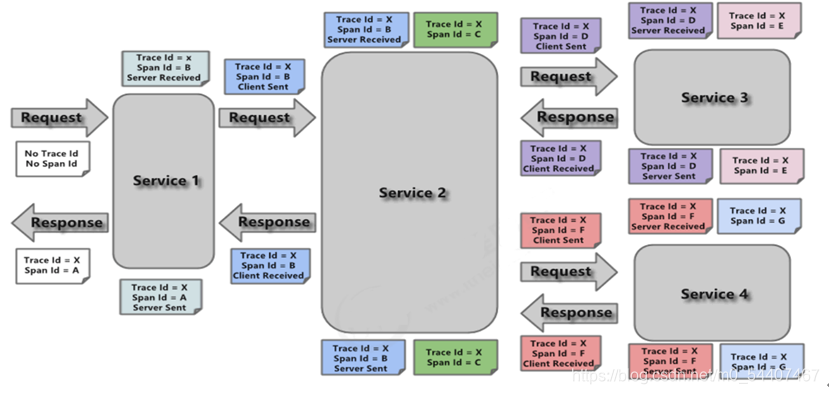

       1.1 Trace (一条完整链路--包含很多span(微服务接口))

        由一组Trace Id（贯穿整个链路）相同的Span串联形成一个树状结构。为了实现请求跟踪，当请求到达分布式系统的入口端点时，只需要服务跟踪框架为该请求创建一个唯一的标识（即TraceId），同时在分布式系统内部流转的时候，框架始终保持传递该唯一值，直到整个请求的返回。那么我们就可以使用该唯一标识将所有的请求串联起来，形成一条完整的请求链路。

      1.2  Span

        代表了一组基本的工作单元。为了统计各处理单元的延迟，当请求到达各个服务组件的时候，也通过一个唯一标识（SpanId）来标记它的开始、具体过程和结束。通过SpanId的开始和结束时间戳，就能统计该span的调用时间，除此之外，我们还可以获取如事件的名称。请求信息等元数据。

      1.3  Annotation

        用它记录一段时间内的事件，内部使用的重要注释：

1. cs（Client Send）客户端发出请求，开始一个请求的生命
2. sr（Server Received）服务端接受到请求开始进行处理， sr－cs = 网络延迟（服务调用的时间）
3. ss（Server Send）服务端处理完毕准备发送到客户端，ss - sr = 服务器上的请求处理时间
4. cr（Client Reveived）客户端接受到服务端的响应，请求结束。 cr - sr = 请求的总时间

        2.Sleuth入门

                2.1.修改父工程引入Sleuth依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

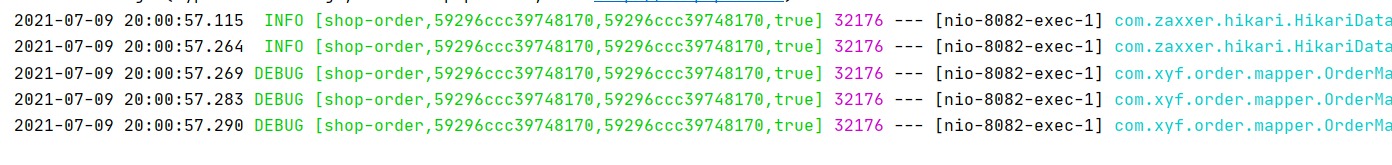

                启动微服务，调用之后，我们可以在控制台观察到sleuth的日志输出

        其中 5399d5cb061971bd 是TraceId， 5399d5cb061971bd 是SpanId，依次调用有一个全局的TraceId，将调用链路串起来。仔细分析每个微服务的日志，不难看出请求的具体过程。

三 Zipkin的集成

        查看日志文件并不是一个很好的方法，当微服务越来越多日志文件也会越来越多，通过Zipkin可以将日志聚合，并进行可视化展示和全文检索。

        1.Zipkin介绍

        Zipkin 是 Twitter 的一个开源项目，它基于Google Dapper实现，它致力于收集服务的定时数据，以解决微服务架构中的延迟问题，包括数据的收集、存储展现、查找和我们可以使用它来收集各个服务器上请求链路的跟踪数据，并通过它提供的REST API接口来辅助我们查询跟踪数据以实现对分布式系统的监控程序，从而及时地发现系统中出现的延迟升高问题并找出系统性能瓶颈的根源

        除了面向开发的 API 接口之外，它也提供了方便的UI组件来帮助我们直观的搜索跟踪信息和分析请求链路明细，比如：可以查询某段时间内各用户请求的处理时间等。

        Zipkin 提供了可插拔数据存储方式：In-Memory、MySql、Cassandra 以及 Elasticsearch。

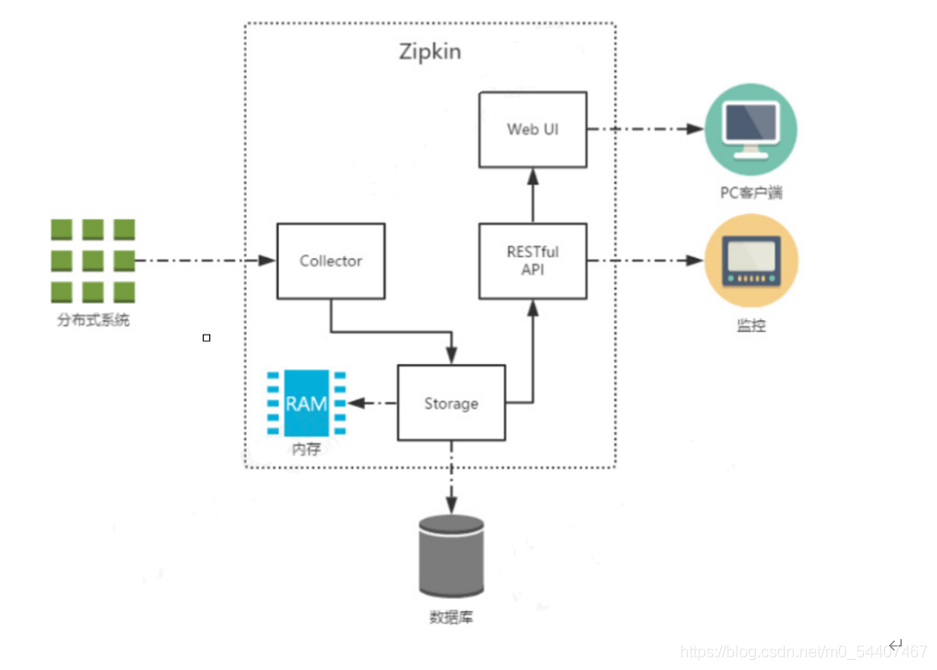

 上图展示了 Zipkin 的基础架构，它主要由 4 个核心组件构成：

1. Collector：收集器组件，它主要用于处理从外部系统发送过来的跟踪信息，将这些信息转换为Zipkin 内部处理的 Span 格式，以支持后续的存储、分析、展示等功能。
2. Storage：存储组件，它主要对处理收集器接收到的跟踪信息，默认会将这些信息存储在内存中，我们也可以修改此存储策略，通过使用其他存储组件将跟踪信息存储到数据库中。
3. RESTful API：API 组件，它主要用来提供外部访问接口。比如给客户端展示跟踪信息，或是外接系统访问以实现监控等。
4. Web UI：UI 组件，基于 API 组件实现的上层应用。通过 UI 组件用户可以方便而有直观地查询和分析跟踪信息。

         Zipkin 分为两端，一个是 Zipkin 服务端，一个是 Zipkin 客户端，客户端也就是微服务的应用。客户端会配置服务端的 URL 地址，一旦发生服务间的调用的时候，会被配置在微服务里面的 Sleuth 的监听器监听，并生成相应的 Trace 和 Span 信息发送给服务端。

    2.ZIipKin服务的安装

                2.1下载ZipKin的jar包

                 2.2 输入命令行，启动ZIpKin

        java -jar zipkin-server-2.12.9-exec.jar

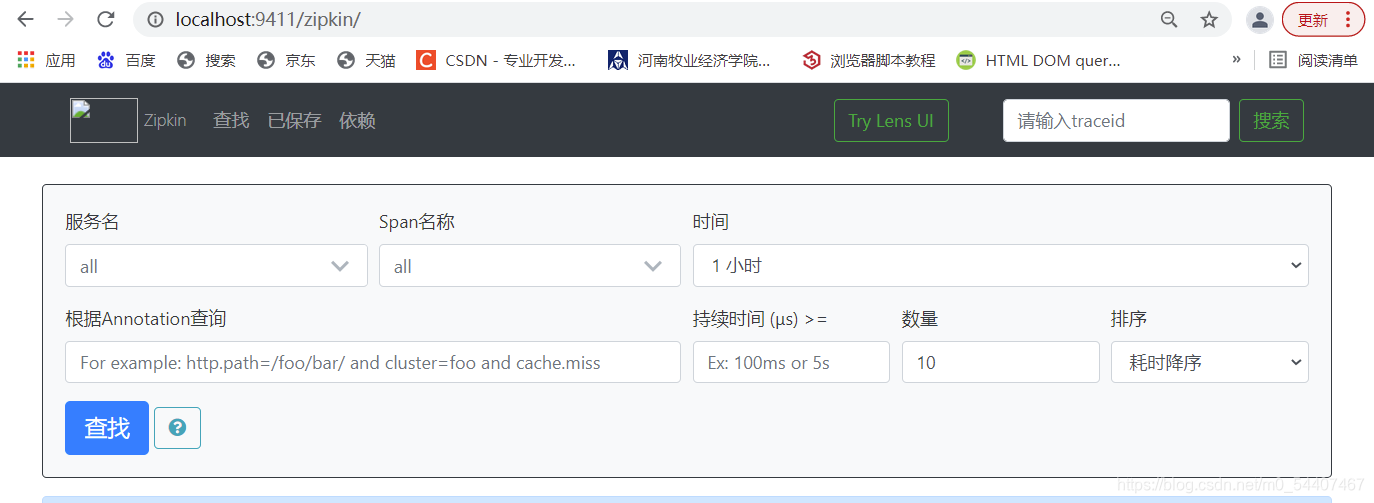

                2.3 通过浏览器输入http://localhost:9411 访问





         3. Zipkin客户端集成

         ZipKin客户端和Sleuth的集成非常简单，只需要在微服务中添加其依赖和配置即可。

                        3.1在每个微服务上添加依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

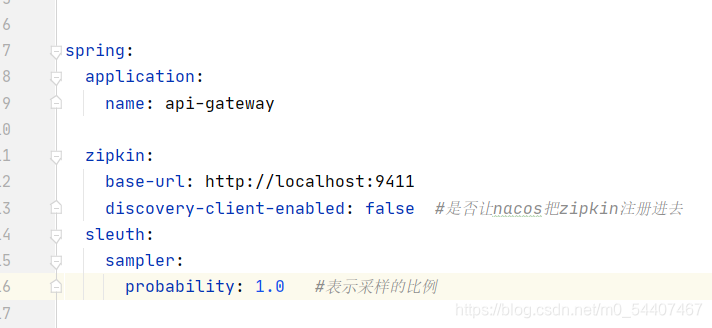

                      3.2 添加配置



                         3.3 重启微服务访问

                        3.4 访问zipkin的UI界面 ，观察结果

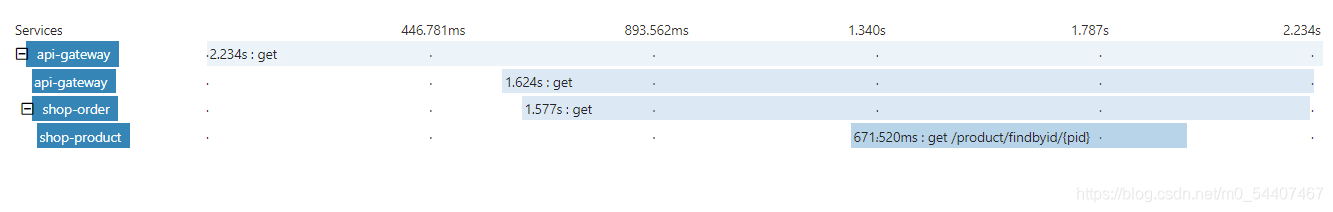

                         3.5点击记录，可观察一次访问的详细线路

 四 ZipKin数据持久化

               出现原因

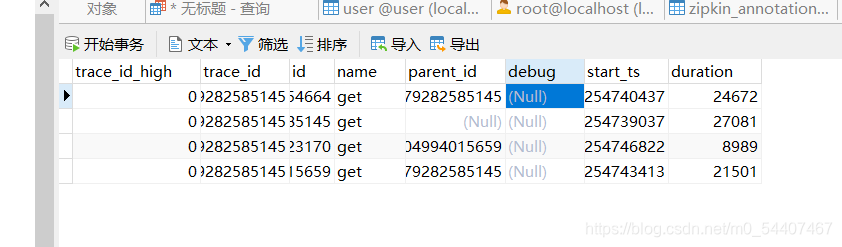

        Zipkin Server默认会将追踪数据信息保存到内存，但这种方式不适合生产环境。Zipkin支持将追踪数据持久化到mysql数据库或elasticsearch中。

        1.使用mysql实现数据持久化

                1.1 创建mysql数据环境

CREATE TABLE IF NOT EXISTS zipkin_spans (
 `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
`trace_id` BIGINT NOT NULL,
`id` BIGINT NOT NULL,
`name` VARCHAR(255) NOT NULL,
`parent_id` BIGINT,
`debug` BIT(1),
`start_ts` BIGINT COMMENT 'Span.timestamp(): epoch micros used for endTs query and to implement TTL',
`duration` BIGINT COMMENT 'Span.duration(): micros used for minDuration and maxDuration query' )
 ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

ALTER TABLE zipkin_spans ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `id`) COMMENT 'ignore insert on duplicate';
ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`, `id`) COMMENT 'for joining with zipkin_annotations';
ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTracesByIds';
 ALTER TABLE zipkin_spans ADD INDEX(`name`) COMMENT 'for getTraces and getSpanNames';
 ALTER TABLE zipkin_spans ADD INDEX(`start_ts`) COMMENT 'for getTraces ordering and range';
CREATE TABLE IF NOT EXISTS zipkin_annotations (
 `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
`trace_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.trace_id',
`span_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.id',
 `a_key` VARCHAR(255) NOT NULL COMMENT 'BinaryAnnotation.key or Annotation.value if type == -1',
`a_value` BLOB COMMENT 'BinaryAnnotation.value(), which must be smaller than 64KB',
`a_type` INT NOT NULL COMMENT 'BinaryAnnotation.type() or -1 if Annotation',
`a_timestamp` BIGINT COMMENT 'Used to implement TTL; Annotation.timestamp or zipkin_spans.timestamp',
 `endpoint_ipv4` INT COMMENT 'Null when Binary/Annotation.endpoint is null',
`endpoint_ipv6` BINARY(16) COMMENT 'Null when Binary/Annotation.endpoint is null, or no IPv6 address',
`endpoint_port` SMALLINT COMMENT 'Null when Binary/Annotation.endpoint is null',
`endpoint_service_name` VARCHAR(255) COMMENT 'Null when Binary/Annotation.endpoint is null' )
 ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;
ALTER TABLE zipkin_annotations ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `span_id`, `a_key`, `a_timestamp`) COMMENT 'Ignore insert on duplicate';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`, `span_id`) COMMENT 'for joining with zipkin_spans';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTraces/ByIds';
ALTER TABLE zipkin_annotations ADD INDEX(`endpoint_service_name`) COMMENT 'for getTraces and getServiceNames';

ALTER TABLE zipkin_annotations ADD INDEX(`a_type`) COMMENT 'for getTraces';
 ALTER TABLE zipkin_annotations ADD INDEX(`a_key`) COMMENT 'for getTraces';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id`, `span_id`, `a_key`) COMMENT 'for dependencies job';
CREATE TABLE IF NOT EXISTS zipkin_dependencies (
`day` DATE NOT NULL,
`parent` VARCHAR(255) NOT NULL,
`child` VARCHAR(255) NOT NULL,
 `call_count` BIGINT )
ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;
ALTER TABLE zipkin_dependencies ADD UNIQUE KEY(`day`, `parent`, `child`);

                1.2在启动ZipKin Server的时候,指定数据保存的mysql的信息

java -jar zipkin-server-2.12.9-exec.jar     //zipkin的jar包名

--STORAGE_TYPE=mysql        //数据库类型

-- MYSQL_HOST=localhost --MYSQL_TCP_PORT=3306 --MYSQL_DB=zipkin   //数据库名

--MYSQL_USER=root       //mysql 账户名

--MYSQL_PASS=123456       //mysql密码
