前言
最近想做一个安防相关的项目，所以需要储备视频监控方案的相关知识，冲韦东山老师的视频中学到了相关知识，很好地满足我的需求。特将学习的整个过程、笔记记录下来，本系列文章将会引用许多韦老师项目的内容，有兴趣的同学可以去看看韦老师的这个课程，原理讲得不深，但是单纯应用绝对够用
韦东山老师手把手带你从0开始自己做一个视频监控项目
本章把流媒体方案分成两个部分来讲解，分别是推流端用FFmpeg，拉流端可以用Nginx。
一、软硬件准备
硬件：a. 100ASK_IMX6ULL开发板 (或其他Linux开发板)；b. USB摄像头
软件：a. Ubuntu(可以用虚拟机安装Ubuntu)；b. Buildroot(Buildroot会自动下载其他软件: MJPG-streamer, ffmpeg, nginx)；
二、流媒体方案的实现之FFmpeg
2.1 FFmpeg
Ffmpeg是什么
- 一套开源软件
- 可以记录、转换音视频：可以从摄像头中记录视频，从声卡中记录音频，可以转换为各种格式，保存起来
- 还可以把各种格式的音视频，转换为流：供在线观看
- 其他功能：视频截图、加水印、裁剪等等
- Mplayer，ffplay，射手播放器，暴风影音，KMPlayer，QQ影音等视频频播放器的内核就是 FFmpeg
- 格式工厂的内核也是FFmpeg
2.2 FFmpeg简易理解

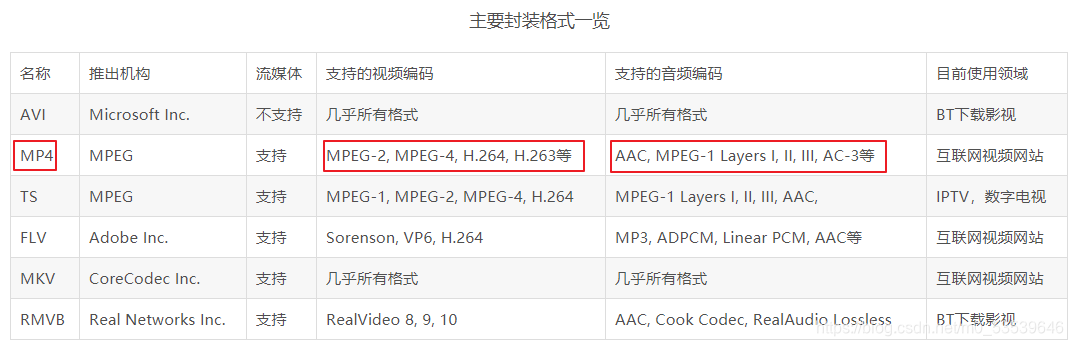

误区：我们以为mp4就代表了音频、视频的压缩格式，其实不是
- Mp4只是一种封装格式
- 里面有音频数据、视频数据

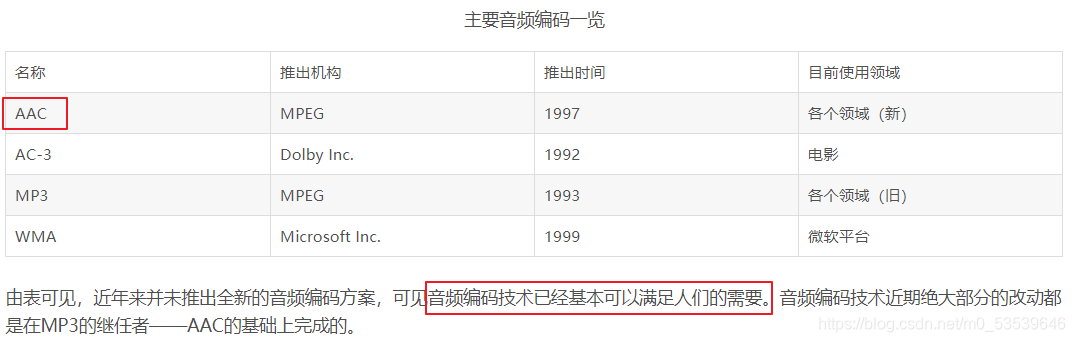

- 音频数据有自己的压缩格式，还不止一种
- 视频数据也有自己的压缩格式，还不止一种
参考文章
2.3 FFmpeg的重要概念

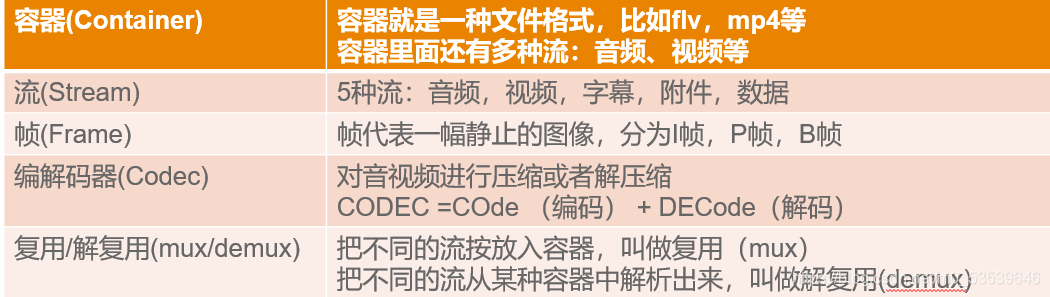

1.重要概念

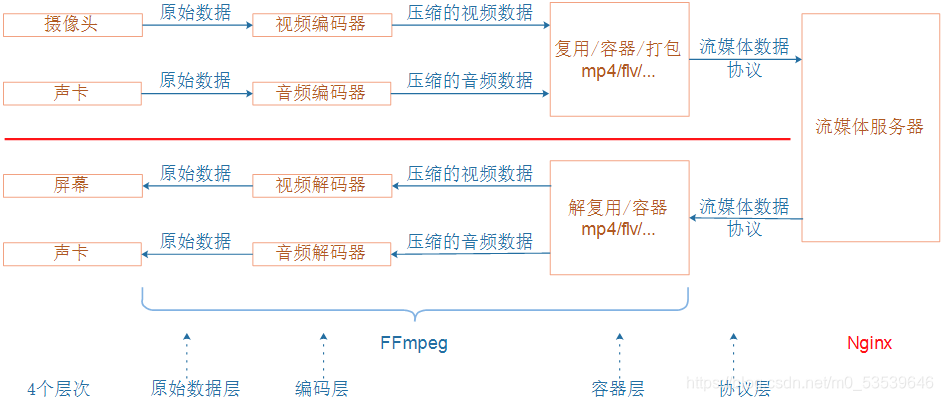

2.FFmpeg处理音视频的过程
用Filter(过滤器)来处理
- 旋转、拉伸
- 添加LOGO、消除LOGO等等

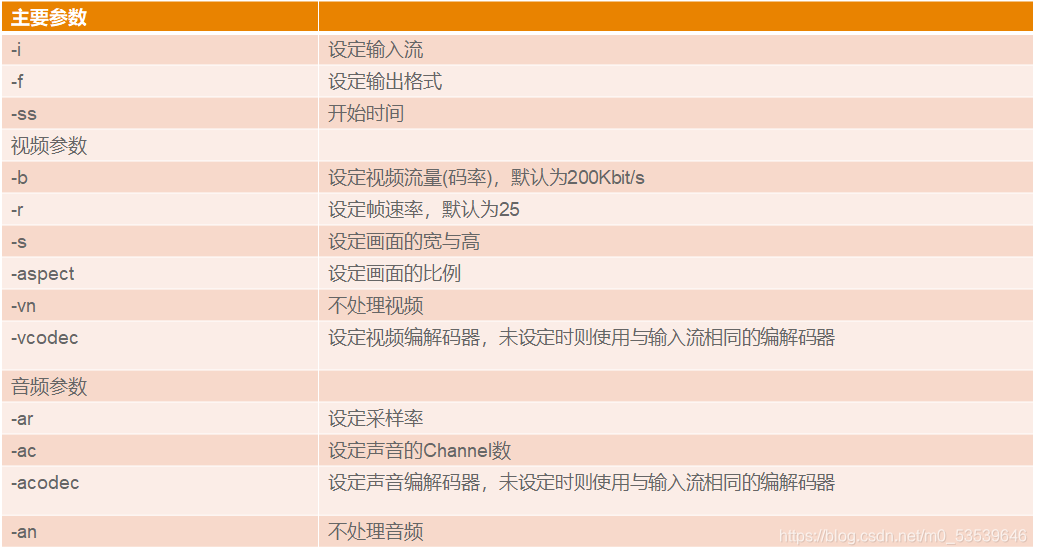

3.FFmpeg的常用参数
2.4 移植、运行FFmpeg
1.移植
有两种方法：
方法一：下载源码，手工编译
方法二：使用Buildroot，配置选择ffmpeg，直接编译生成映象文件
我们使用Buildroot：
- 设置交叉编译工具链
- 在Buildroot根目录
- make menuconfig

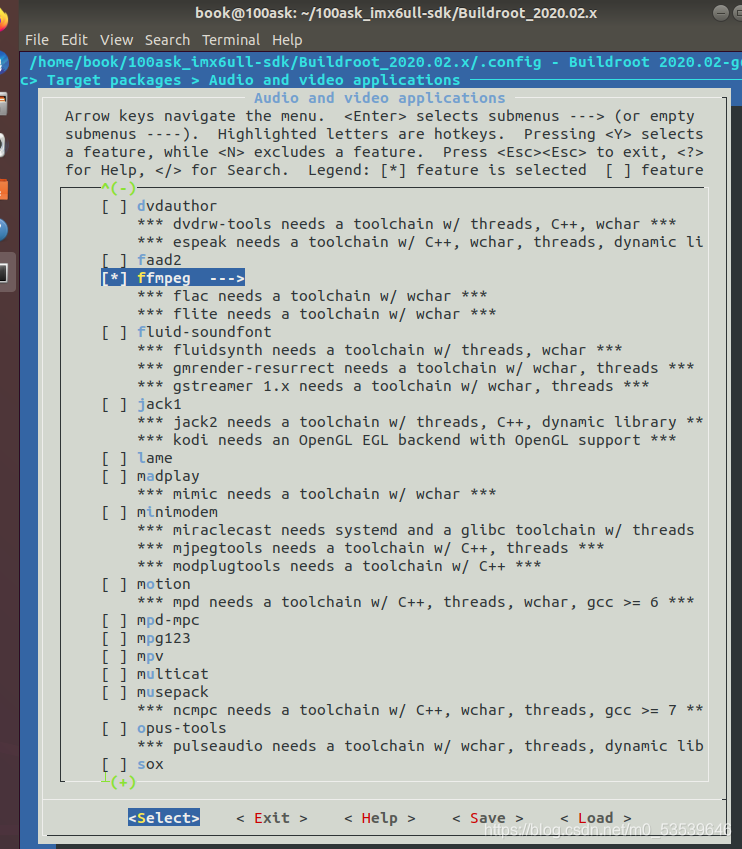

- 如图选择ffmpeg （在buildroot 按‘/’可以搜索ffmpeg的路径）
- 执行make
- 这会在Buildroot的dl/ffmpeg目录下自动下载源码，并编译
- 结果保存在output/images目录下，有emmc.img, sdcard.img，可以直接烧写到板能的EMMC或SD卡上
2.运行FFmpeg
在开发板上安装好ffmpeg后：
执行命令：
ffmpeg -f v4l2 -framerate 10 -i /dev/video1 -q 10 my.mp4
- 它会把摄像头的数据录制为my.mp4
- 把my.mp4复制到PC机，播放
上述命令的解释：-f（format）摄像头的格式是v4l2 framerate 10 1秒读10帧 -I 输入设备是哪一个： /dev/video1 -q：质量 为10 生成名为my.mp4的文件
更多用法：
- ffmpeg基础使用：https://www.jianshu.com/p/ddafe46827b7
- 给新手的 20 多个 FFmpeg 命令示例：https://zhuanlan.zhihu.com/p/67878761
建议在Windows下练习：
- 下载static版本：https://ffmpeg.zeranoe.com/builds/
- 在命令行中练习ffmpeg
三、流媒体方案的实现之Nginx
3.1 Nginx是什么
- 一套开源软件，纯C语言编写，效率高
- HTTP和反向代理web服务器，同时也是一个 IMAP、POP3、SMTP 代理服务器
- 稳定、高效，支持高并发
- 即使强如阿里巴巴，也是使用Nginx：
http://tengine.taobao.org/，它就是在Nginx的基础上，针对大访问量网站的需求，添加了很多高级功能和特性。 - 我们只关注：Nginx可以作为流体服务器，支持RTMP、HTTPFLV、HLS等协议
3.2 Nginx在流媒体方案中的位置
推流端
- FFmpeg使用RTMP协议向Nginx推流
拉流端
- VLC播放器使用RTMP或HTTPFLV协议从Nginx拉流
- 浏览器使用HTTPFLV协议从Nginx拉流(安装flv.js)
让Ngnix支持RTMP、HTTPFLV协议
Nginux需要第3方模块
nginx-rtmp-module：实现了RTMP协议
nginx-http-flv-module：在nginx-rtmp-module的基础上，实现了HTTPFLV，并覆盖nginx-rtmp-module的所有功能
所以，我们将会在Nginx上使用nginx-http-flv-module
第3方模块源码：
https://github.com/winshining/nginx-http-flv-module/
添加第三方模块这部分下面配置buildroot会涉及到。
3.3 移植Nginx
有两种方法：
方法1：下载源码，手工编译
方法2：使用Buildroot，配置选择Nginx，直接编译生成映象文件
我们使用Buildroot：
- 设置交叉编译工具链
- 下载第3方模块： 在Buildroot目录下，创建目录：mkdir dl/nginx 使用git下载：cd dl/nginx && git clone https://github.com/winshining/nginx-http-flv-module.git
- 在Buildroot根目录 make menuconfig

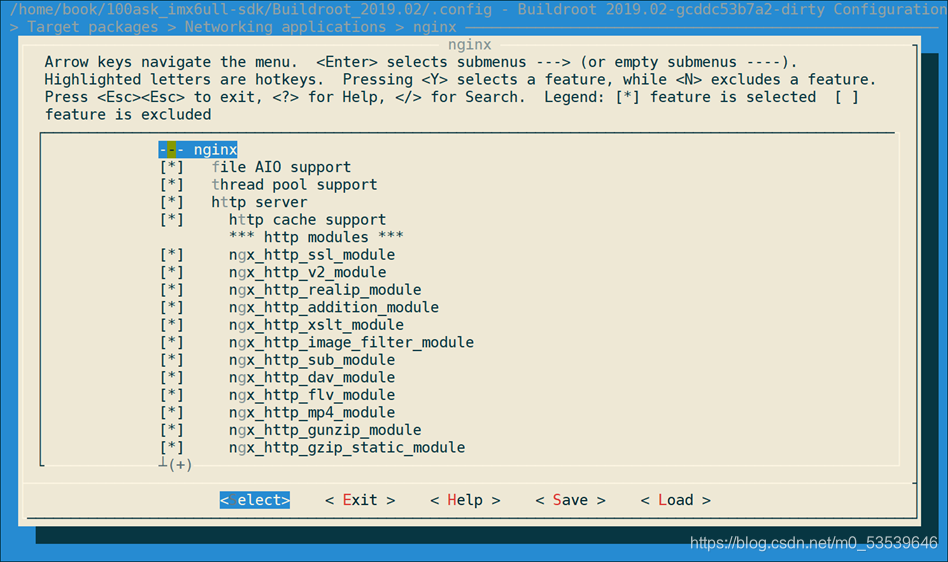

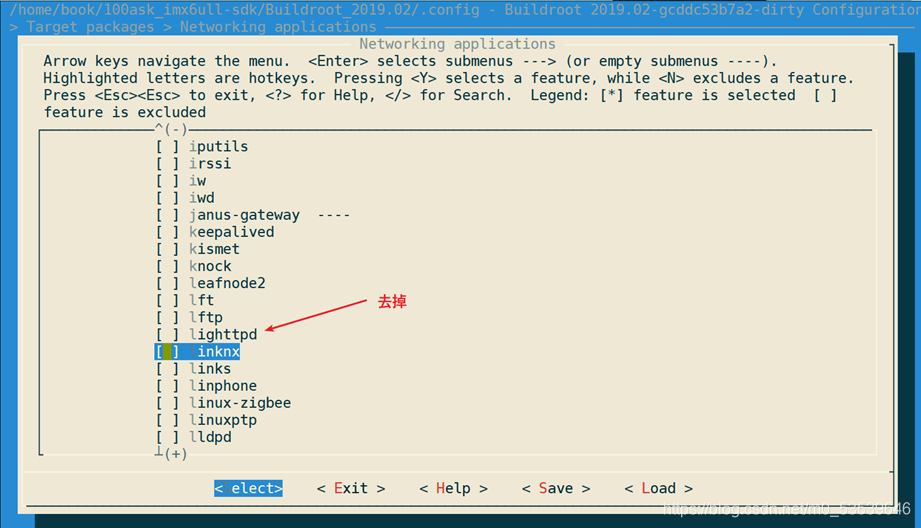

把原来的lighttpd去掉。（否则板子也会自动启动它，就会有两个HTTP服务了：lighttpd, nginx） - 如图选择Nginx，建议把所有功能都选上

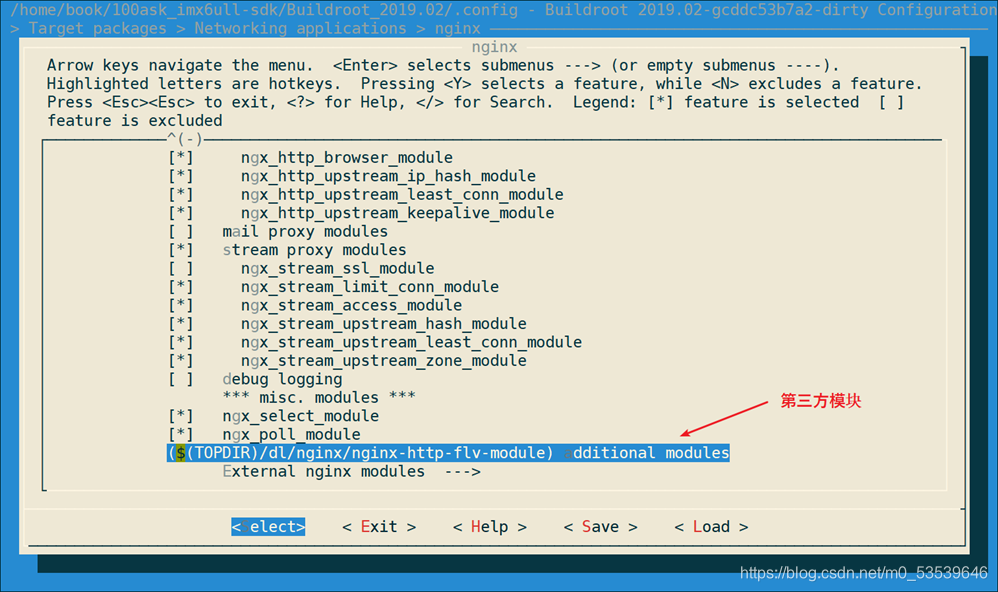

- 并且设置额外的参数，在“additional modules”中添加：
$(TOPDIR)/dl/nginx/nginx-http-flv-module - 最后执行(先删除之前编译的nginx，我发现有时设置的第3方模块不起作用，删除后再make就可以了)：rm -rf
output/build/nginx-1.15.7 && make - 这会在Buildroot的dl/nginx目录下自动下载源码，并编译
- 结果保存在output/images目录下，有emmc.img, sdcard.img，可以直接烧写到板能的EMMC或SD卡上
3.4 运行Ngnix
在开发板上烧写好映像文件后，开发板启动时会自动运行Ngnix

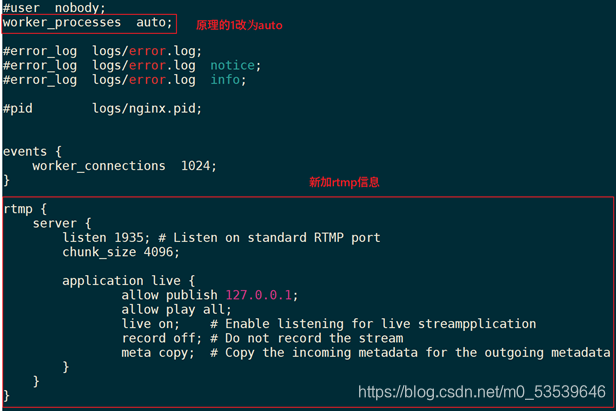

为了让它支持RTMP、HTTPFLV，需要修改配置文件/etc/nginx/nginx.conf ：
修改后：
重启Nginx服务：
/etc/init.d/S50nginx restart
3.5 测试流媒体方案
在开发板上运行了Nginx后，它就已经是一个WEB站点了。

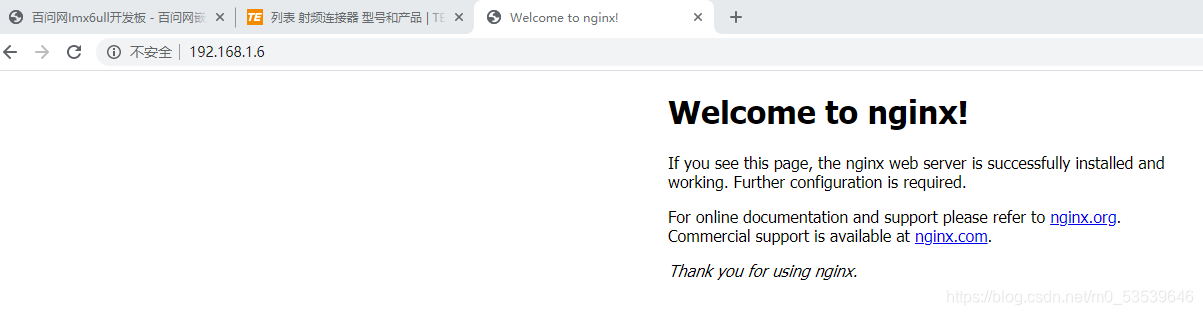

可以在电脑浏览器里输入开发板的IP访问开发板：如图
推流
在开发板上执行：
ffmpeg -f v4l2 -framerate 10 -i /dev/video1 -q 10 -f flv rtmp://127.0.0.1/live/wei
拉流
在PC上安装VLC播放器：https://www.videolan.org/
- 使用RTMP协议拉流：VLC播放器中点击“媒体”->“打开网络串流”，输入：rtmp://192.168.2.123/live/wei
就可以播放了 - 使用HTTPFLV协议拉流：VLC播放器中点击“媒体”->“打开网络串流”，输入： http://192.168.2.123/test?app=live&stream=wei ，就可以播放了
缺点：
IMX6ULL性能太弱，在VLC播放器里看到的视频很卡，很滞后
我们可以上传一个mp4文件到开发板，把它推到Nginx： ffmpeg -re -i test.mp4 -vcodec copy -acodec copy -f flv rtmp://127.0.0.1/live/wei
然后再用VLC拉流看看，会发现很顺畅
笔记：推送mp4文件就不会涉及到编解码 就会快 会把mp4里面的视频音频原样推送给nginx -re ：保持原来的播放速度（就不用一下子把文件全推） -i test 取test这个文件 -vcodec copy -acodec copy 视频、音频编解码器 保持跟原来的一样 。
framerate 10 代表1秒10帧 –q 10 代表质量是10
-f flv rtmp://127.0.0.1/live/wei 以rtmp协议推送给本地服务器
rtmp://192.168.1.6/live/wei 使用rttp拉流
live是app stream name是wei 从开发板找到live这个app里面wei的这个流
http://192.168.1.6/test?app=live&stream=wei 是用httpflv协议拉流 test是目录 对应前面写的节点 去这个目录里面拉这个app live的stream 就可以播放了
四、浏览器播放
参考：
无插件web直播解决方案，ffmpeg+nginx-http-flv-module+flv.js
https://blog.youkuaiyun.com/string_kai/article/details/100598268
HTTP-FLV直播初探
https://www.cnblogs.com/saysmy/p/7851911.html
具体参考步骤如下：

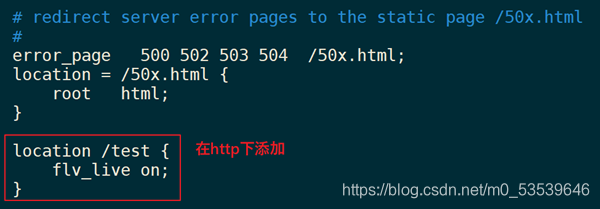

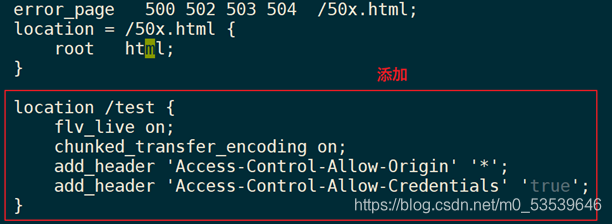

1.修改/etc/nginx/nginx.conf：
如下：
location /test {
flv_live on;
chunked_transfer_encoding on;
add_header ‘Access-Control-Allow-Origin’ ‘*’;
add_header ‘Access-Control-Allow-Credentials’ ‘true’;
}
2.编写一个html网页
无插件web直播解决方案，ffmpeg+nginx-http-flv-module+flv.js
https://blog.youkuaiyun.com/string_kai/article/details/100598268
Heml的demo：
HTTP-FLV直播初探
https://www.cnblogs.com/saysmy/p/7851911.html
新建一个html文件，复制里面的源码
- 修改里面的url地址 https://xl.live-play.acgvideo.com/live-xl/520658/live_12860646_332_c521e483.flv？wsSecret=778d91efcb22c588be28cb67ebe57082&wsTime=1510929009
修改为： http://192.168.2.123/test?app=live&stream=wei （我们的html拉流串流） - 他用到一个flv.js文件 我们本地没有 所以要去网上下载 在html中改： <script src=“./flv.js?v=2”>
改为
3.把开发板中的 /usr/html/index.html里面的内容改为上述保存的html的内容，就大功告成了。

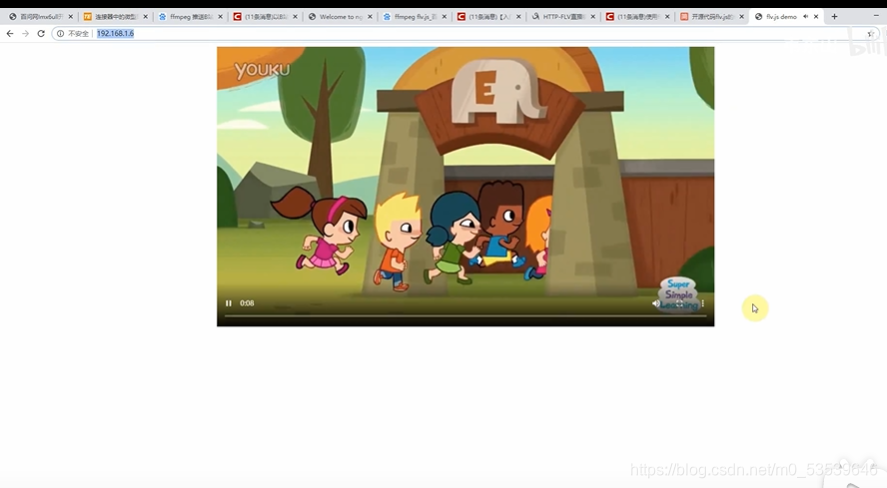

此时在浏览器中输入开发板的ip，便可以访问监控页面，如图。
注意我的开发板的ip是192.168.2.123，老师使用的是192.168.1.6
