uml类图的几种关系总结

 在uml类图中，常见以下几种关系：

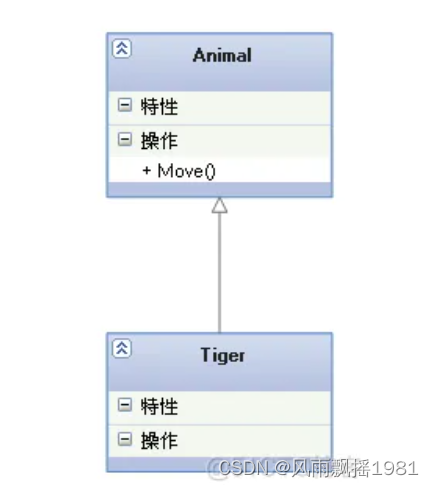

       1、泛化（generalization）

【泛化关系】是一种继承关系，是一般与特殊的关系，它指定了子类如何特化父类的所有特征和行为。

例如：老虎是动物的一种，即有老虎的特性也有动物的共性。

【箭头指向】：带三角箭头的实线，箭头指向父类。

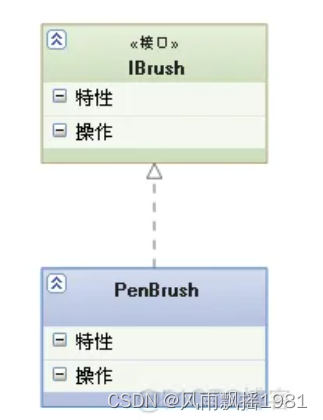

2、实现（Realization）

【实现关系】：是一种类与接口的关系，表示类是接口所有特征和行为的实现。

【箭头指向】：带三角箭头的虚线，箭头指向接口

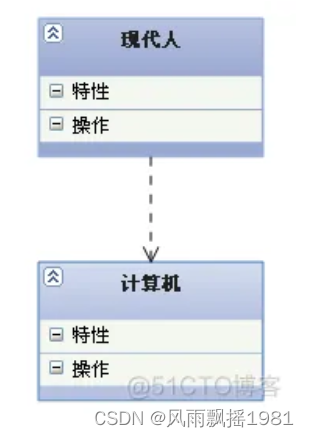

3、依赖（Dependency）

【依赖关系】：是一种使用的关系，即一个类的实现需要另一个协助，所以要尽量不使用双向的互相依赖。

【代码表现】：局部变量、方法的参数或者对静态方法的调用。

【箭头指向】：带箭头的虚线，指向被使用者

4、关联（association）

【关联关系】：是一种拥有的关系，它使一个类知道另一个类的属性和方法；

如：老师与学生，丈夫与妻子，关联可以是单向（有一个箭头）的也可以是双向的（没有箭头）。

【代码体现】：成员变量

【箭头及指向】：带普通箭头的实心线，指向被拥有者

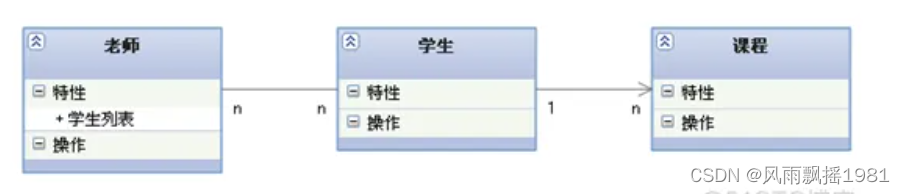

上图中，老师与学生是双向关联，老师有多名学生，学生也有多个老师，但学生与某课程之间为单向关联，一名学生可能要上多门课程，但课程是抽象的东西，它不拥有学生。

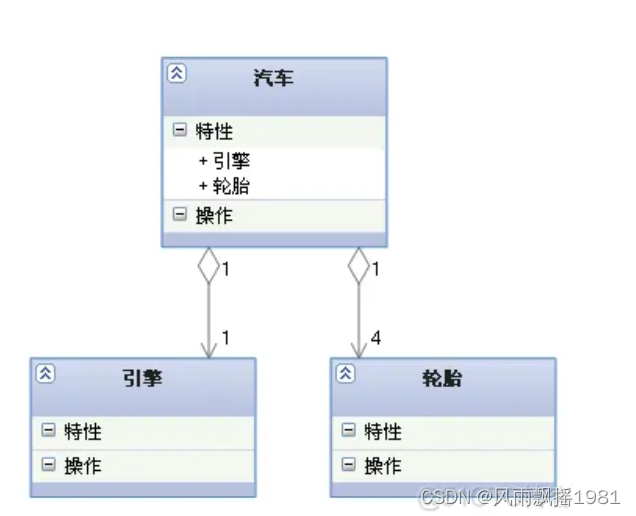

5、聚合（aggregation）

【聚合关系】：是整体与部分的关系，并且部分可以离开整体而单独存在。

如火车和轮胎是整体和部分的关系，轮胎离开车仍然可以存在。

        聚合关系是关联关系的一种，是强的关联关系；关联和聚合在语法上无法区分，必须考察具体的逻辑关系。

【代码体现】：成员变量

【箭头指向】：带空闲菱形的实心线，菱形指向整体

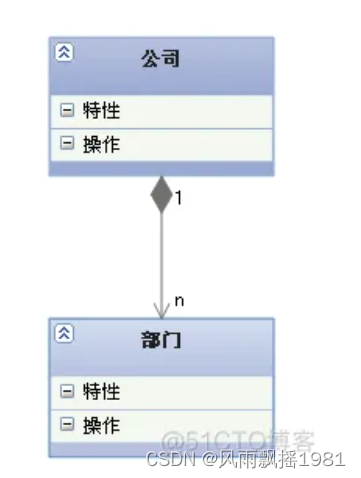

6、组合（composition）

【组合关系】：是整体和部分的关系，但是部分不能离开整体而单独存在。如公司和部门是整体和部分的关系，但是离开公司部门就不存在了。

组合关系是关联关系的一种，是比聚合关系还要强的关系，它要求普通的聚合关系中代表整体的对象负责代表部分的对象的生命周期。

【代码体现】：成员变量

【箭头及指向】：带实心的菱形的实线，菱形指向整体。
