一、实验目的

1. 深入了解VGA协议，理解不同显示模式下的VGA控制时序参数（行频、场频、水平/垂直同步时钟周期、显示后沿/前沿等概念和计算方式）；

2. 通过Verilog编程，在至少2种显示模式下（640480@60Hz,1024768@75Hz）分别实现以下VGA显示，并对照VGA协议信号做时序分析：1）屏幕上显示彩色条纹；2）显示自定义的汉字字符（姓名-学号）；3）输出一幅彩色图像。

3. 在Verilog代码中，将行、场同步信号中，故意分别加入一定 ms延时（用delay命令），观察会出现什么现象。

二、VGA协议以及实现VGA显示

1.概念

’VGA（Video Graphics Array）视频图形阵列是 IBM 于1987年提出的一个使用模拟信号的电脑显示标准。VGA具有分辨率高、显示速率快、颜色丰富等优点。VGA 接口不但是CRT 显示设备的标准接口，同样也是 LCD 液晶显示设备的标准接口，具有广泛的应用范围。
使用原理：显示器扫描方式分为逐行扫描和隔行扫描：逐行扫描是扫描从屏幕左上角一点开始，从左向右逐点扫描，每扫描完一行,电子束回到屏幕的左边下一行的起始位置，在这期间，每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行场同步，并使扫描回到屏幕左上方，开始下一帧。隔行扫描是指电子束扫描时每隔一行扫一线，完成一屏后在返回来扫描剩下的线，隔行扫描的显示器闪烁的厉害，会让使用者的眼睛疲劳。在此我们选择逐行扫描的方式。

2.使用设备

设备为DE2-115

TIPS:

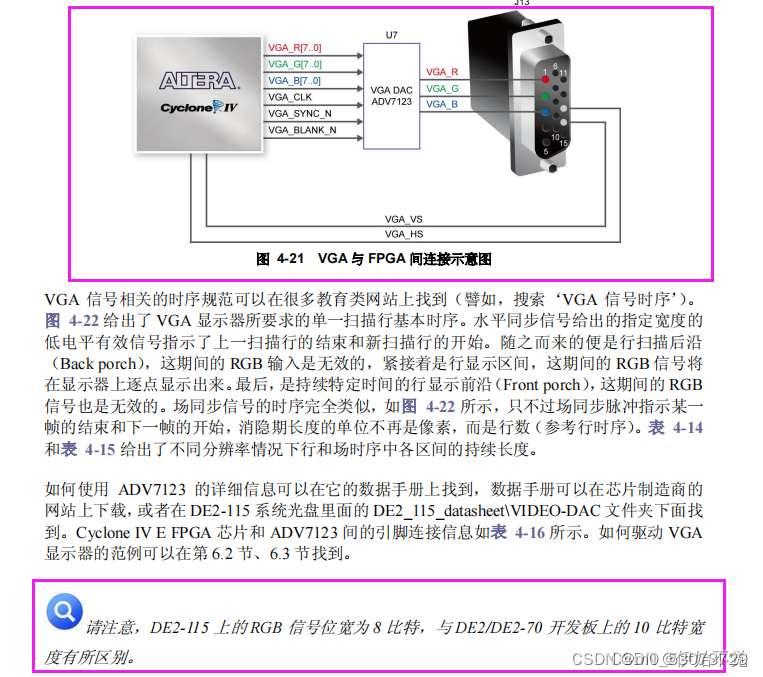

具体实现方式请根据开发板来，就比如DE2-115这块板子，需要传输rgb三原色的数据和行场同步信号，也需要传输时钟、和消隐信号，且RBG是888位宽的，其他板子可能不一样，需要更改

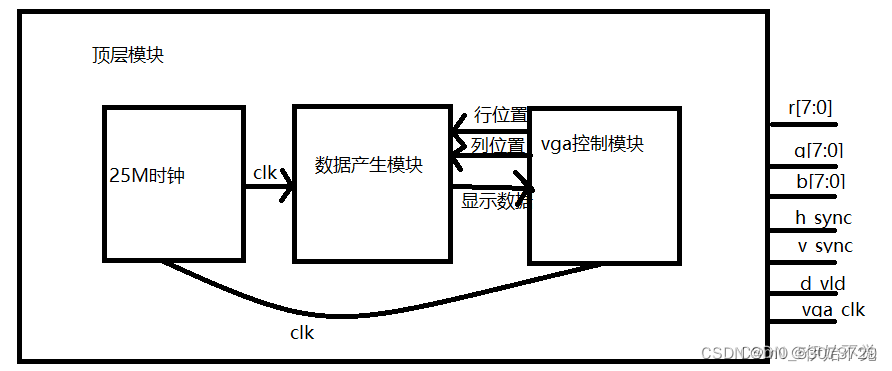

3.模块设计

模块分为时钟模块、数据产生模块、和vga控制模块，时钟模块产生所需时钟，但这里并不是根据分辨率自动设置，而是写死在了640*480 @ 60HZ，所以为25M，如果要写其他的，自行更改
数据产生模块是根据vga控制模块传出来的位置来控制所显示的输出，再把所显示的数据输出回传到vga控制模块
vga控制模块就是输出vga协议的一些控制信号

4.代码

若显示彩条，可以直接复制下面代码，把数据生成模块厉的rom实例化和图片输出注释就行，再把彩条输出的输出取消注释

若是显示图片，需要调用rom核，并且需要将图片转成bmp文件，再把bmp转为mif文件，然后在调用rom的时候将图片转为的mif文件设为初始化文件，这样就可以通过地址来读取rom里存储的图片数据，当判断条件成立时，就可以把图片显示到显示屏上了。
counter25M.v:

module counter25M(
  input   wire          clk           , //VGA时
  input   wire          rst_n         , //复位
  output  reg         clk_25M
);

always @(posedge clk or negedge rst_n) begin
     if (!rst_n) begin
         clk_25M <= 1'b0     ;
     end else  begin
         clk_25M <=  ~clk_25M;
     end
end
endmodule

data_generate.v:

module data_generate(
 input   wire         clk             , //VGA时钟，640*480 60hz 25.2MHz
 input   wire         rst_n           , //复位

 input   wire  [10:0] h_addr           , //数据有效显示区域，行地址
 input   wire  [10:0] v_addr           , //数据有效显示区域，列地址
 output  reg  [23:0] data_display       //显示数据
);
wire [23:0] q_sig;//从ip核里取出的图片数据
reg  [15:0] address_sig;//取图片的地址
wire        pic_area;//是否在图片显示的区域
parameter PIC_WIDTH = 9'd200;//图片长
parameter PIC_HEIGH = 9'd200;//图片宽
parameter BALCK    = 24'h000000,
          RED      = 24'hFF0000,
          GREEN    = 24'h00FF00,
          BLUE     = 24'h0000FF,
          YELLOW   = 24'hFFFF00,
          SKY_BULE = 24'h00FFFF,
          PURPLE   = 24'hFF00FF,
          GRAY     = 24'hC0C0C0,
          WHITE    = 24'hFFFFFF;

//调用ip核，取数据
//存入的图片为512*512，640*480
rom	rom_inst (
	.address ( address_sig ),
	.clock ( clk ),
	.q ( q_sig )
	);

assign pic_area = h_addr <= PIC_WIDTH && v_addr <= PIC_HEIGH;
//位置变化
always @(posedge clk or negedge rst_n) begin
     if (!rst_n) begin
      address_sig <= 16'd0;
     end else if ( address_sig == 40000 ) begin
      address_sig <= 16'd0;
     end else if ( pic_area ) begin//在显示区域里随着地址变化自动变换
      address_sig <= h_addr + v_addr * 200 ;
     end
     else begin //大于图片显示区域，将保持地址
      address_sig <= address_sig ;
     end
end


//状态输出，图片输出
always @(posedge clk or negedge rst_n) begin
     if (!rst_n) begin
        data_display <= WHITE   ;
     end else begin
        case (pic_area)
            0   : data_display <=   RED           ;
            1   : data_display <=   q_sig         ;
            default: data_display <= data_display ;
        endcase
     end
end

/* //状态输出,彩条输出
always @(posedge clk or negedge rst_n) begin
     if (!rst_n) begin
        data_display <= WHITE   ;
     end else begin
        case (h_addr)
            0   : data_display <=   BALCK         ;
            80  : data_display <=   RED           ;
            160 : data_display <=   GREEN         ;
            240 : data_display <=   BLUE          ;
            320 : data_display <=   YELLOW        ;
            400 : data_display <=   SKY_BULE      ;
            480 : data_display <=   PURPLE        ;
            560 : data_display <=   GRAY          ;
            default: data_display <= data_display ;
        endcase
     end
end */

endmodule

vga_contro.v

`define vga_640_480
`include "vga_param.v"



module vga_contro(
 input   wire         clk            , //VGA时钟，640*480 60hz 25.2MHz
 input   wire         rst_n          , //复位
 input   wire  [23:0] data_display   , //显示数据

 output  reg   [10:0] h_addr         , //数据有效显示区域，行地址，只有当有效的时候，
 output  reg   [10:0] v_addr         , //数据有效显示区域，列地址
 output  reg           disp_vld      , //表示输入的是否是有效数据，即为显示区域内的数据
 output  wire          v_sync        , //场同步信号，有效数据的条件之一
 output  wire          h_sync        , //行同步信号，有效数据的条件之一，只有当行和场的同步信号都有效之后，后面输入的才是有效数据
 output  reg   [7:0
