一、任务

1、基于Quartus件完成一个1位全加器的设计，分别采用：1）原理图输入 以及 2）Verilog编程 这两种设计方法。开发板基于Intel DE2-115。

2、在此基础上，用原理图以及Verilog 编程两种方式，完成4位全加器的设计，对比二者生成的 RTL差别；使用modelsim验证逻辑设计的正确性，并在DE2-115开发板上实际验证。

二、全加器

全加器英语名称为full-adder，是用门电路实现两个二进制数相加并求出和的组合线路，称为一位全加器。一位全加器可以处理低位进位，并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。常用二进制四位全加器74LS283。

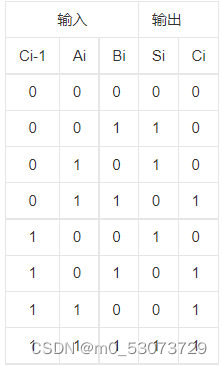

一位全加器的真值表如下图，其中Ai为被加数，Bi为加数，相邻低位来的进位数为Ci-1，输出本位和为Si。向相邻高位进位数为Ci

三、输入原理图实现1位加法器

创建工程过程
启动 Quartus II 软件，选择File->New Project Wizard，在出现的界面下先Next，填写工程的路径和名称，然后接着Next，直到出现下面界面并进行相应操作。接着一路Next，直到Finish，完成工程的创建。

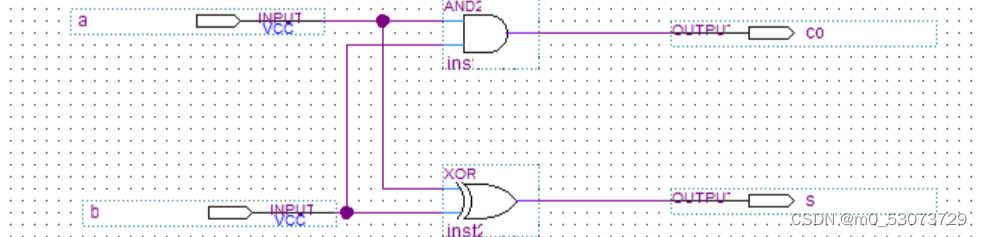

（一）半加器原理图输入

1.绘制过程实现

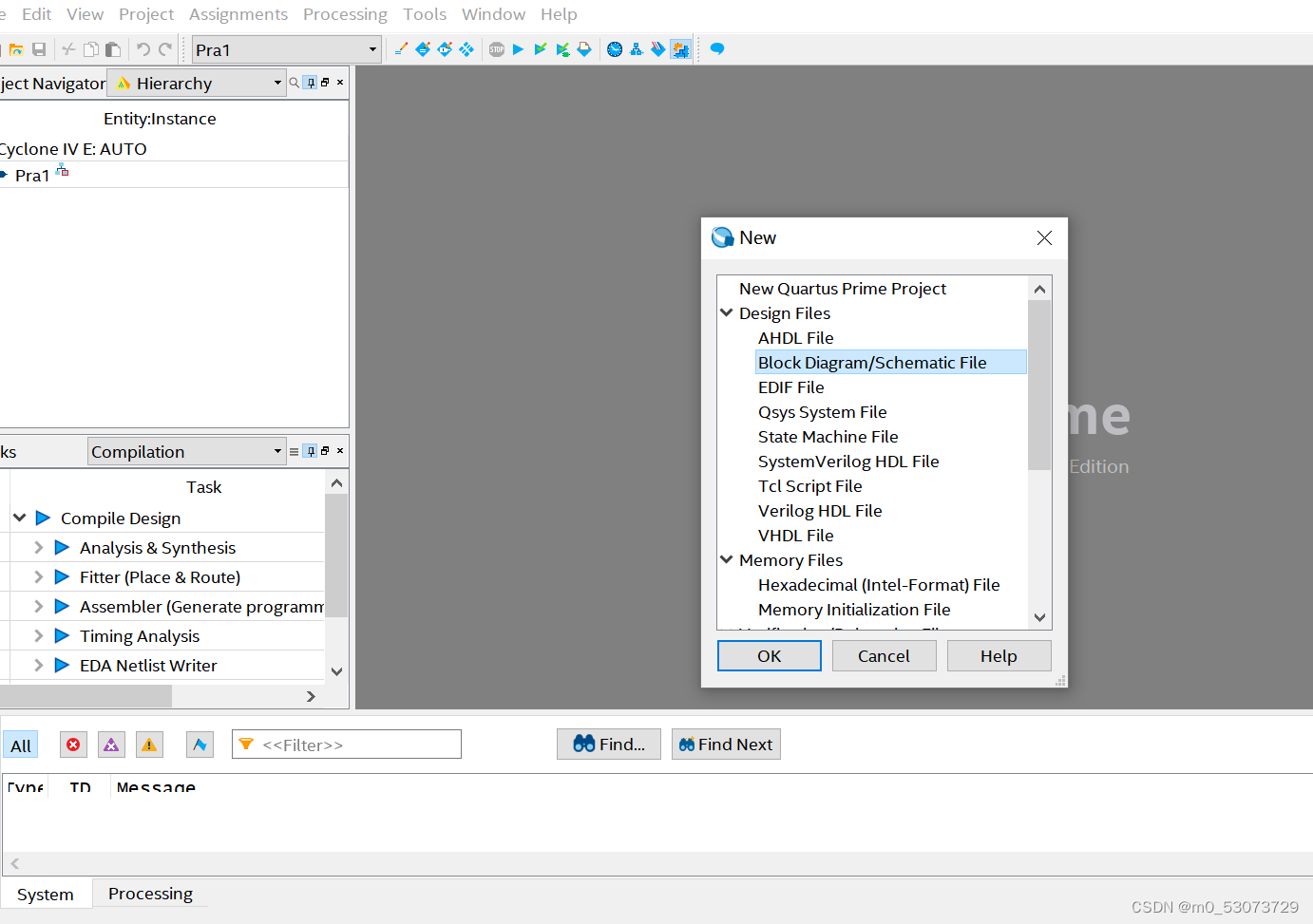

首先选择File->New，进入后选择Block Diagram/Schematic File

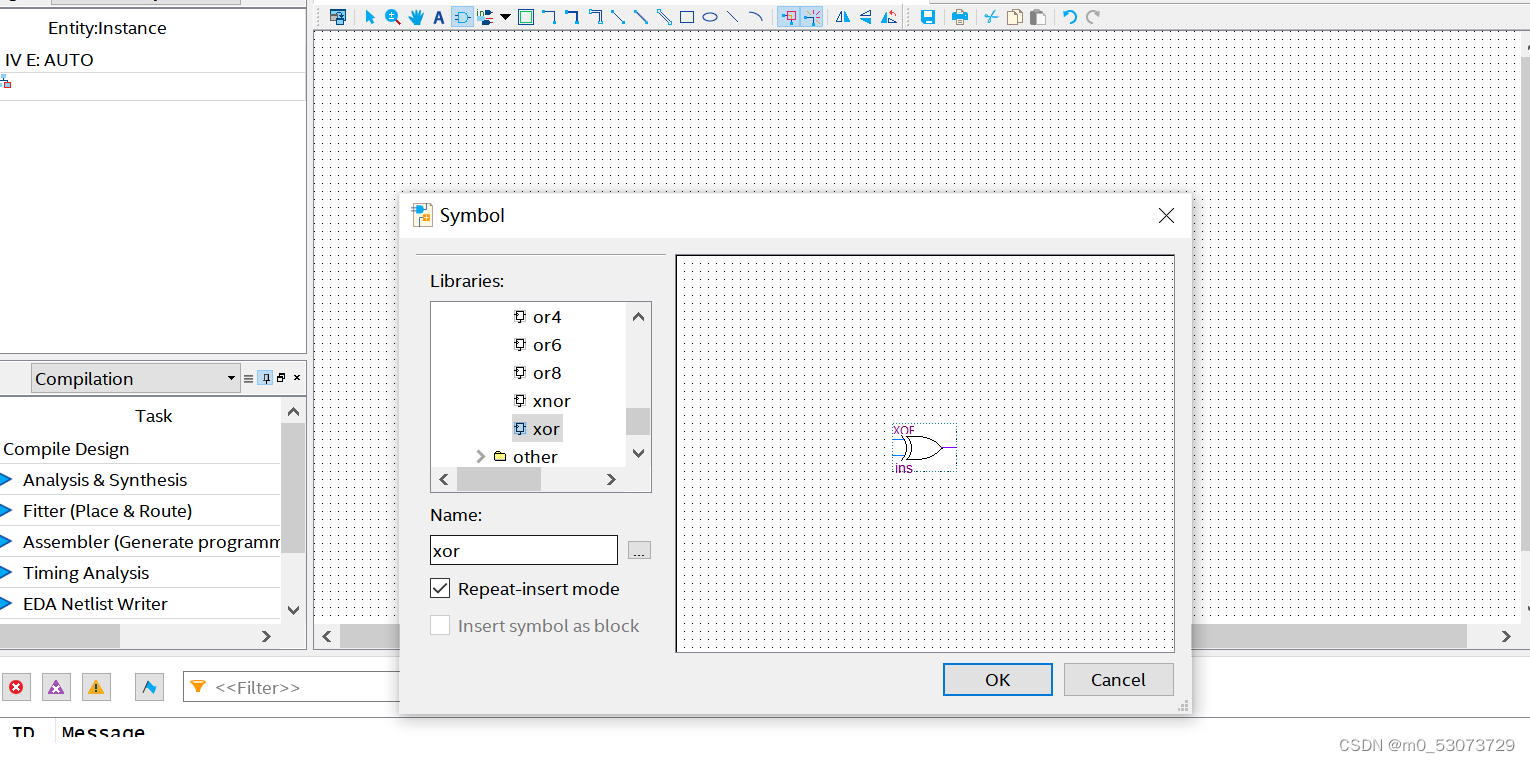

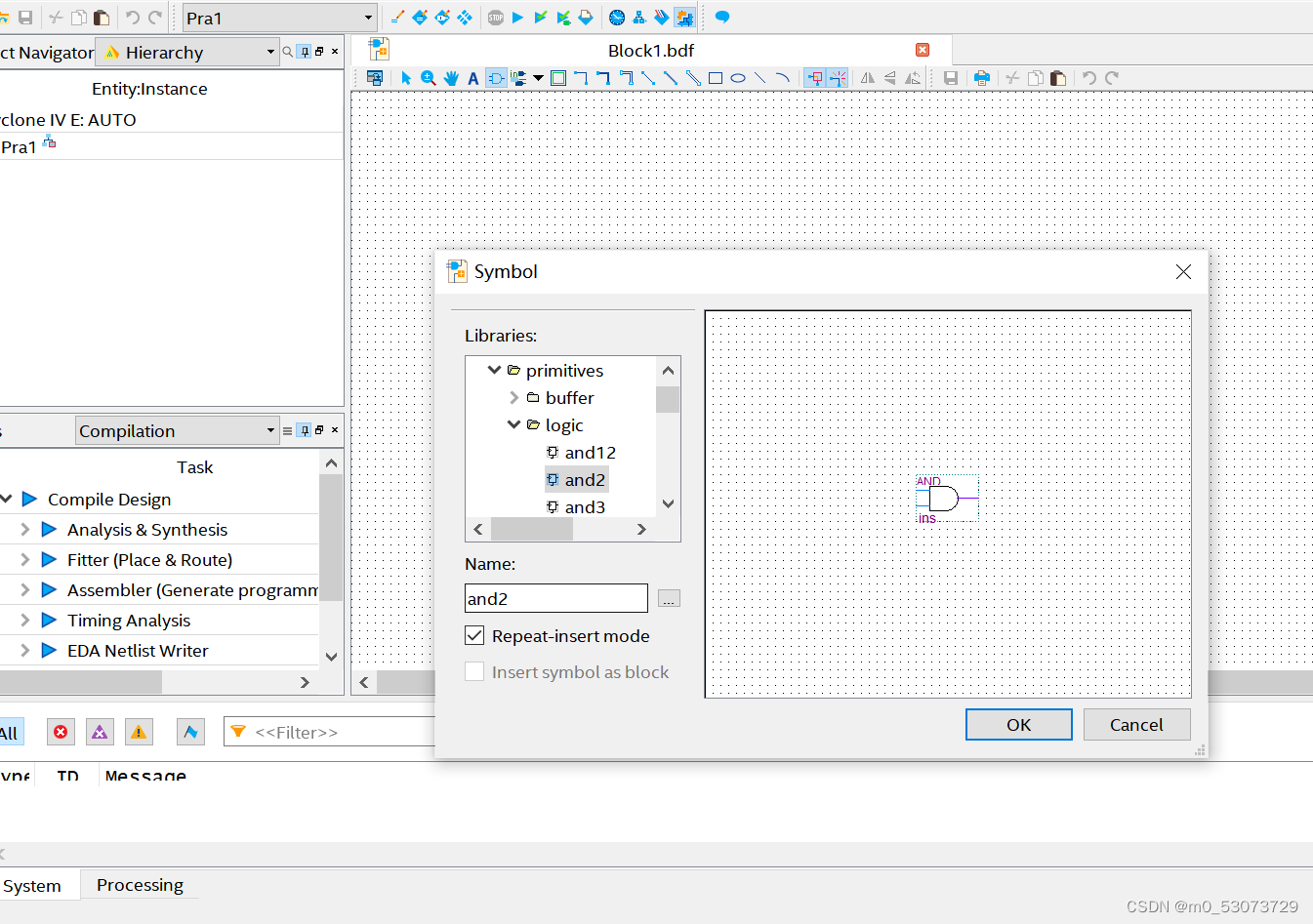

选择元件



保存文件，并编译

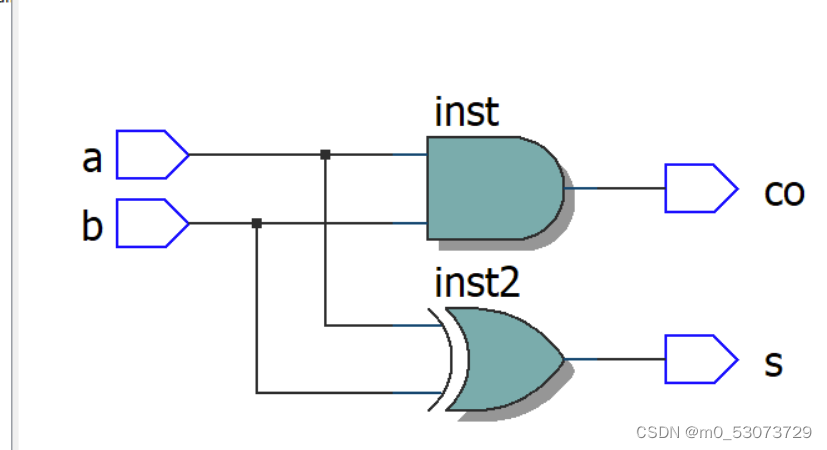

通过tool->Netlist Viewers->RTL Viewer,查看电路图

2.仿真实现

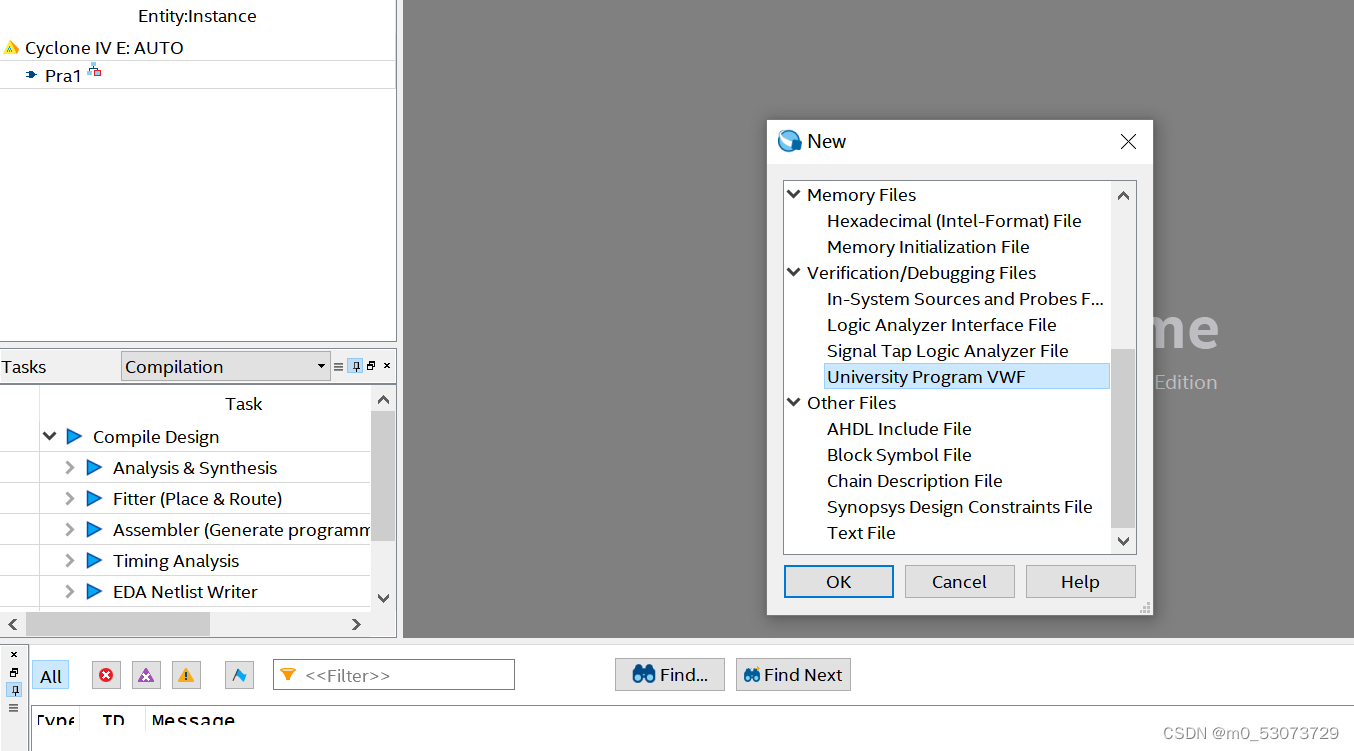

创建一个向量波形文件，选择菜单项 File→New->VWF

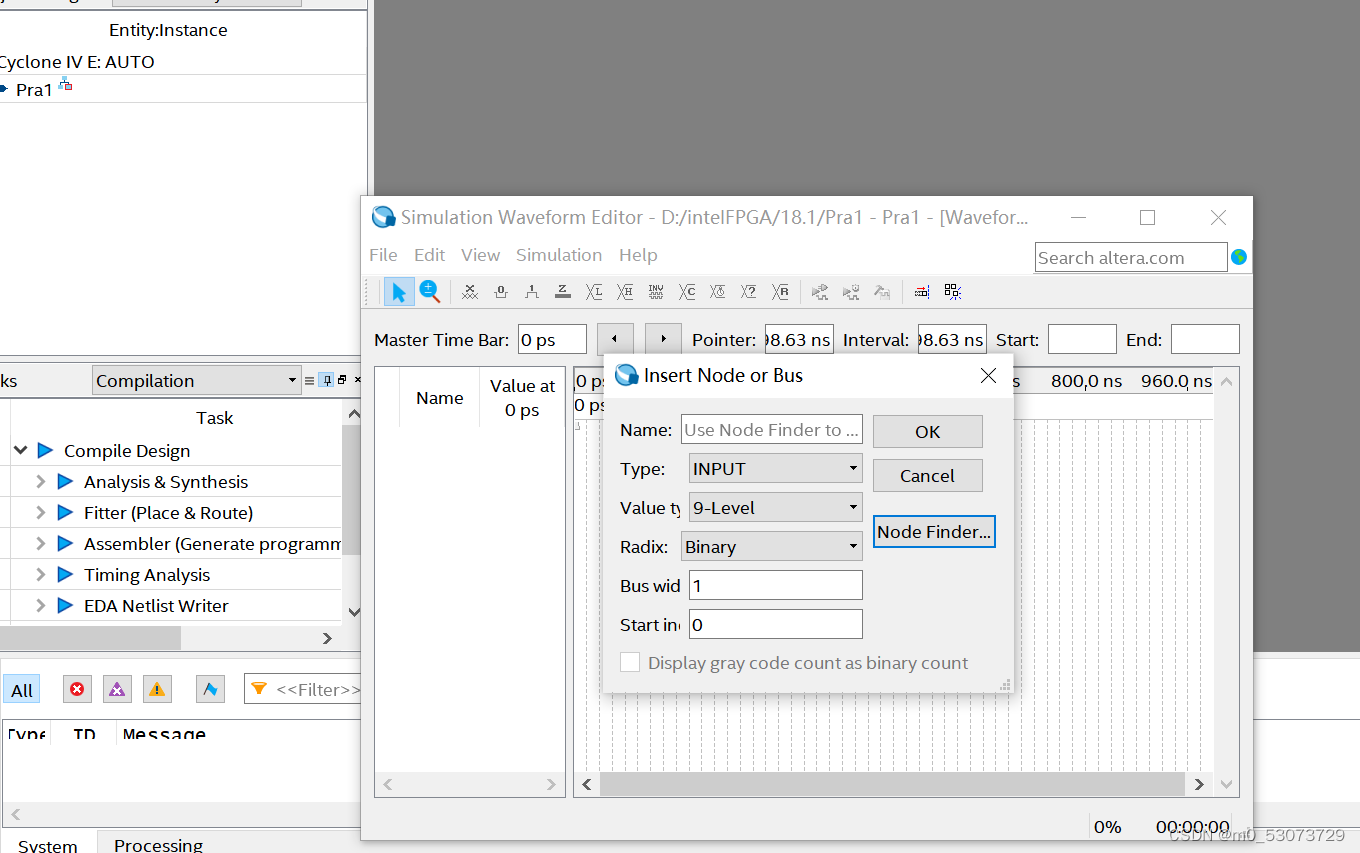

添加信号

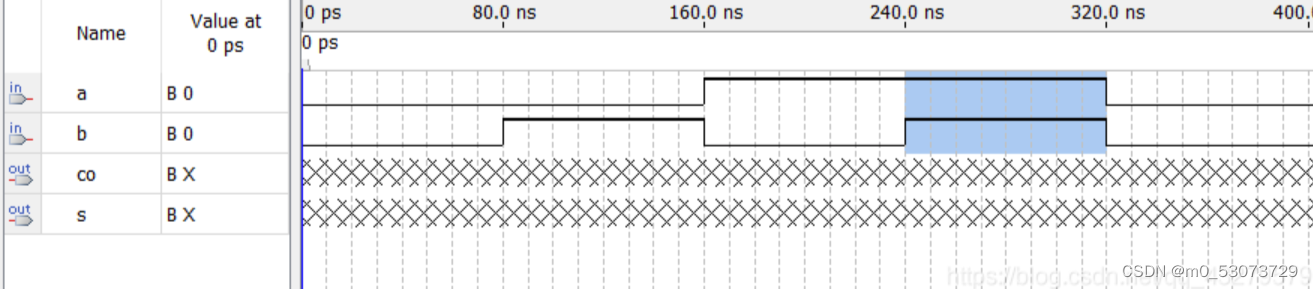

编辑信号

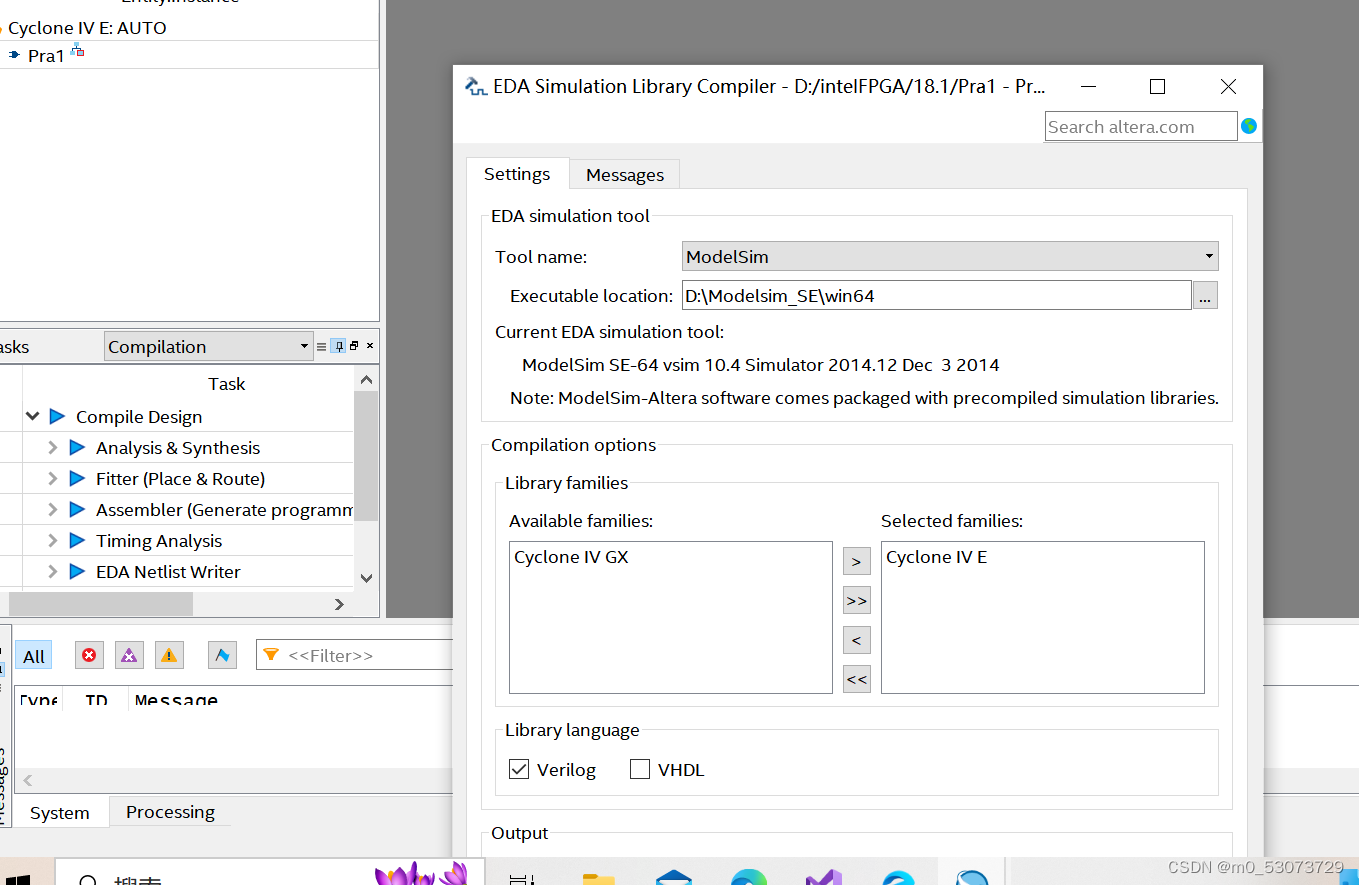

保存文件并启动功能仿真，出现错误，进行仿真配置，选择tool->launch simulation library complier

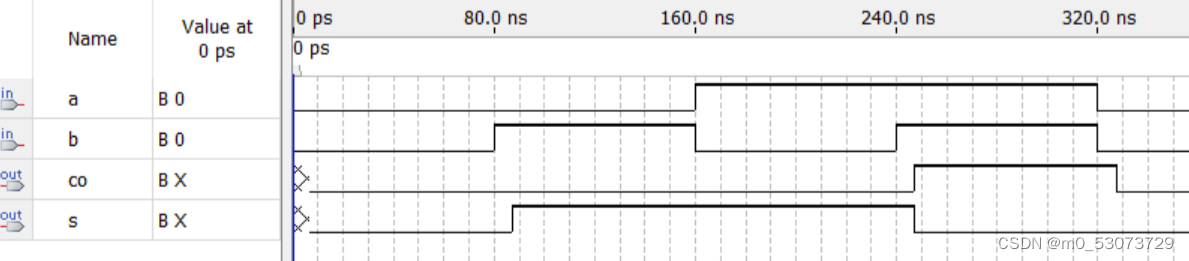

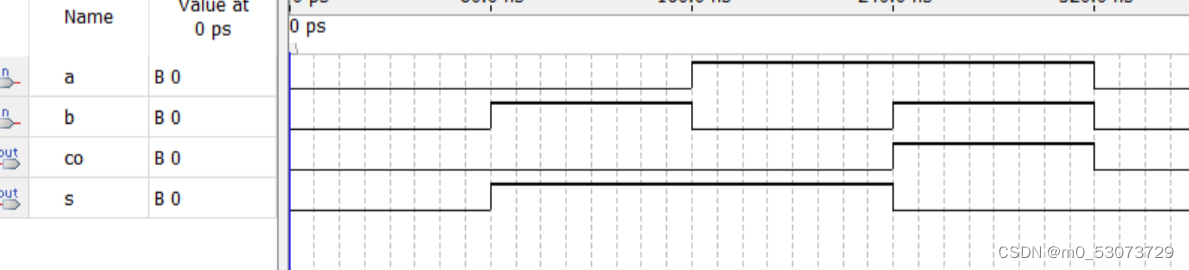

功能仿真

时序仿真

（二）全加器原理图输入

1.将设计项目设置为可调用的元件
在打开半加器原理图文件half_adder.bdf的情况下，选择菜中File中的Create/Update→CreateSymbolFilesforCurrentFile项，即可将当前文件h_adder.bdf变成一个元件符号存盘，以待在高层次设计中调用
2.绘制过程实现
首先选择File->New，进入后选择Block Diagram/Schematic File

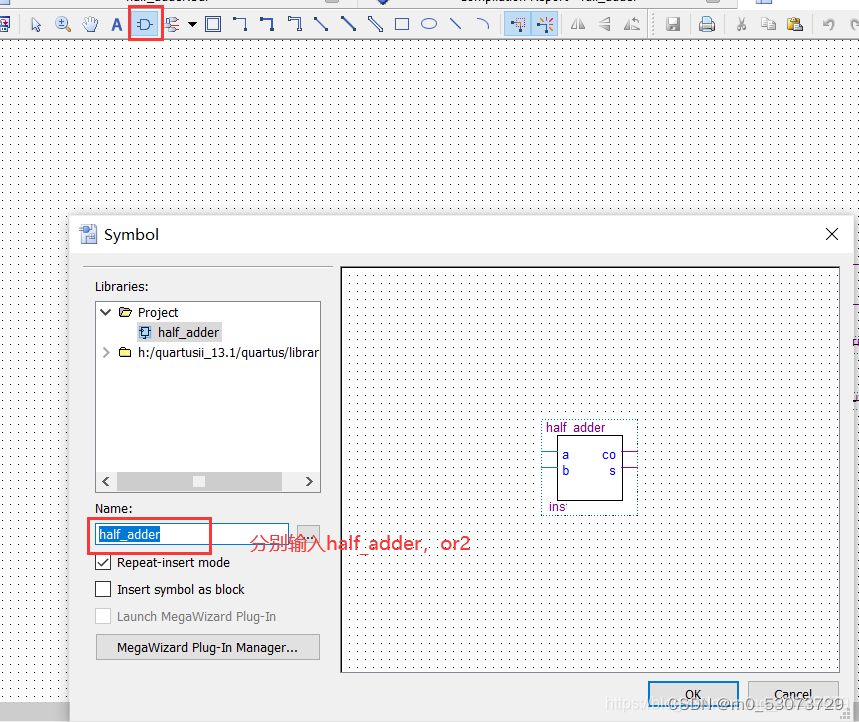

选择元件

添加输入输出
保存文件，并编译

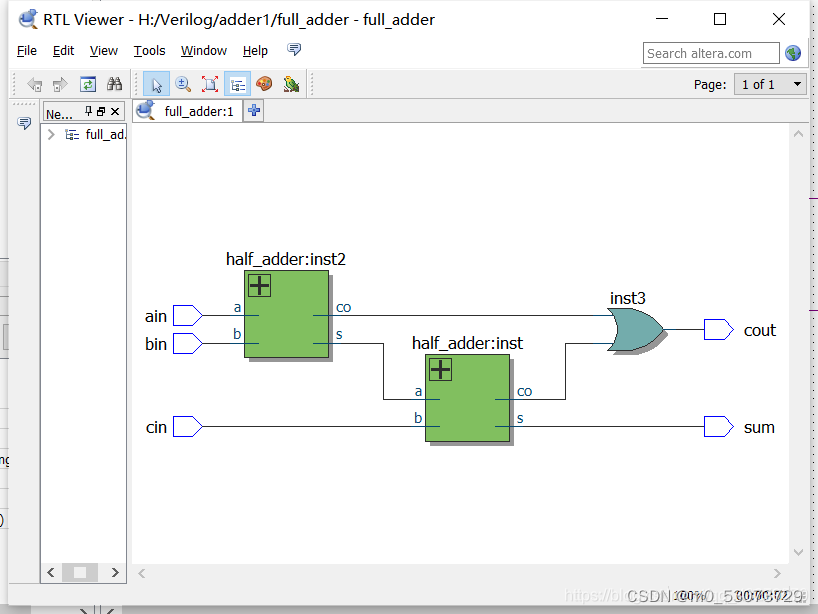

通过tool->Netlist Viewers->RTL Viewer,查看电路图

仿真实现
创建一个向量波形文件，选择菜单项 File→New->VWF
仿真实现
创建一个向量波形文件，选择菜单项 File→New->VWF
添加信号
编辑信号
保存文件并启动功能仿真，出现错误，进行仿真配置，选择tool->launch simulation library complier
功能仿真结果

时序仿真结果

通过仿真结果，可以发现得到的结果与真值表中是相吻合的。

四、Verilog实现1位加法器

创建Verilog文件
代码实现

module full_adder(
	//输入信号，ain表示被加数，bin表示加数，cin表示低位向高位的进位
	input ain,bin,cin,
	//输出信号,cout表示向高位的进位，sum表示本位的相加和
	output reg cout,sum

);
reg s1,s2,s3;
always @(ain or bin or cin) begin
	sum=(ain^bin)^cin;//本位和输出表达式
	s1=ain&cin;
	s2=bin&cin;
	s3=ain&bin;
	cout=(s1|s2)|s3;//高位进位输出表达式
end
endmodule

保存并编译文件

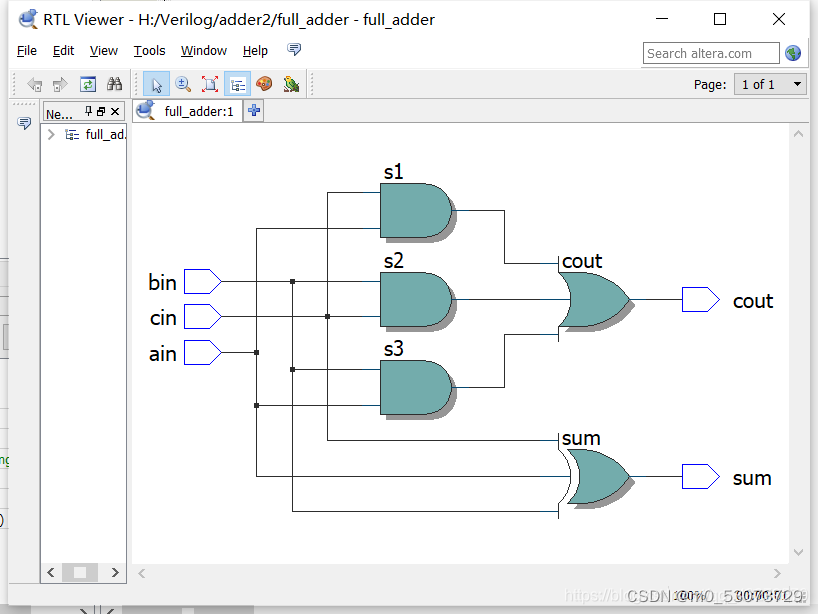

通过tool->Netlist Viewers->RTL Viewer,查看电路图

仿真实现
创建一个向量波形文件，选择菜单项 File→New->VWF

添加信号
编辑信号
保存文件并启动功能仿真，出现错误，进行仿真配置，选择tool->launch simulation library complier

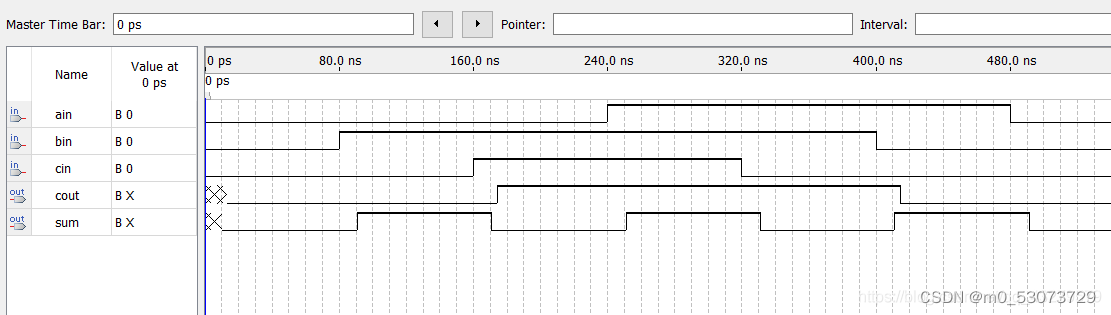

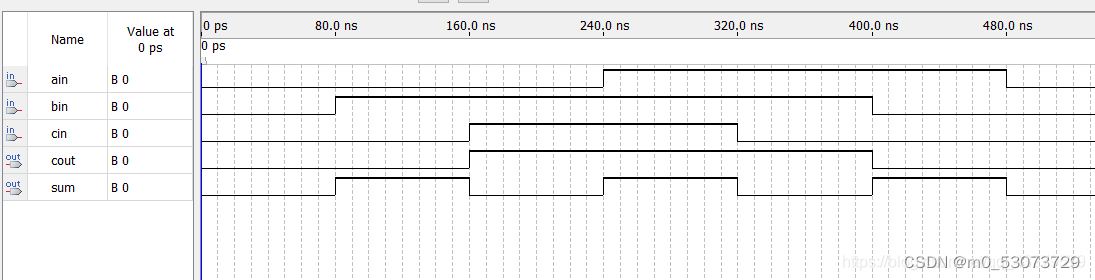

功能仿真结果

时序仿真结果

通过仿真结果，可以发现得到的结果与真值表中是相吻合的。

五、总结

仿真过程中出现了些小插曲，不管通过查阅资料得以解决。
