本文详细介绍了如何使用STM32的定时器实现精确的时间控制，包括5秒间隔的串口发送和2秒间隔的LED闪烁。同时，通过实时时钟RTC学习了如何读取和设置STM32的日期时间，并实现每秒更新的串口输出，增加了显示星期的功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、任务目的
1. 之前作业中的延时功能都是通过循环、delay/Hal_delay函数等实现，本次作业通过定时器Timer方式实现时间的精准控制，相当于给CPU上了一个闹钟，CPU平时处理其它任务，当定时时间到了以后，处理定时相关的任务。请设置一个5秒的定时器，每隔5秒从串口发送“hello windows！”；同时设置一个2秒的定时器，让LED等周期性地闪烁。
2. 了解实时时钟RTC的原理。STM32芯片自带RTC，因此不须像其他MCU需外接RTC模块。请编程实现STM32的日历读取、设置和输出。要求：
1）读取RTC初始时间，验证是否为 1970年1月1日零分零秒；
2）将RTC时间调整为当前时间，并以 2021年x月x日x分x秒的格式从串口输出(或输出到OLED屏)，每1s改变一次；
3）如果输出内容中需加入“星期x”，请修改代码。
二、任务一
1.新建stm32f103c8项目
2.启动时钟

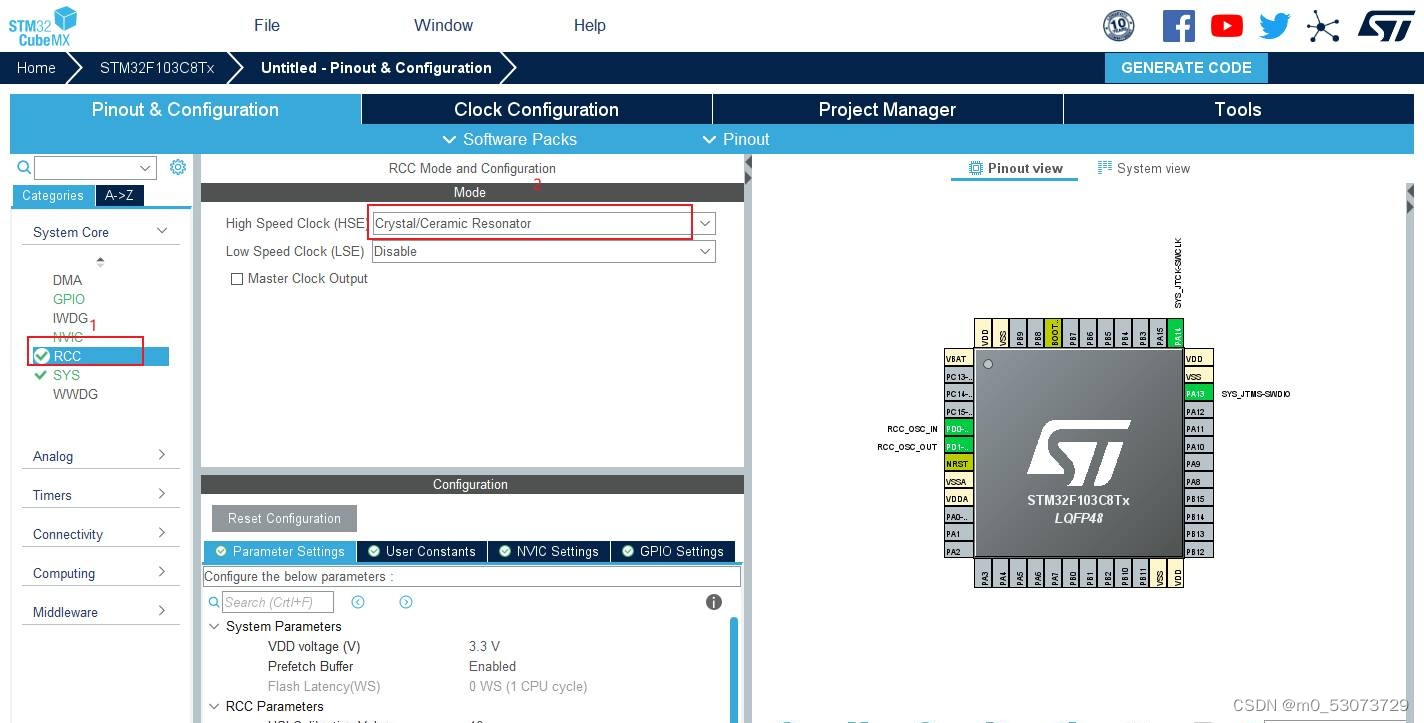

打开外部时钟，点击“System Core” ,选择RCC，在右侧弹出的菜单栏中选择“Crystal/Ceramic Resonator”。

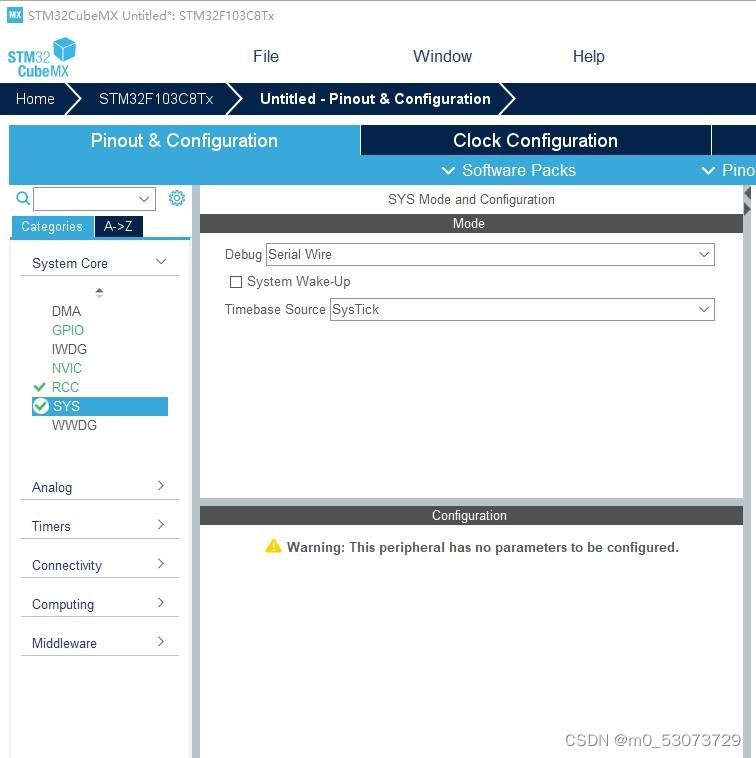

选择调试接口，选择SYS。，在右侧弹出的菜单栏中选择“Serial Wire”

3.配置IO

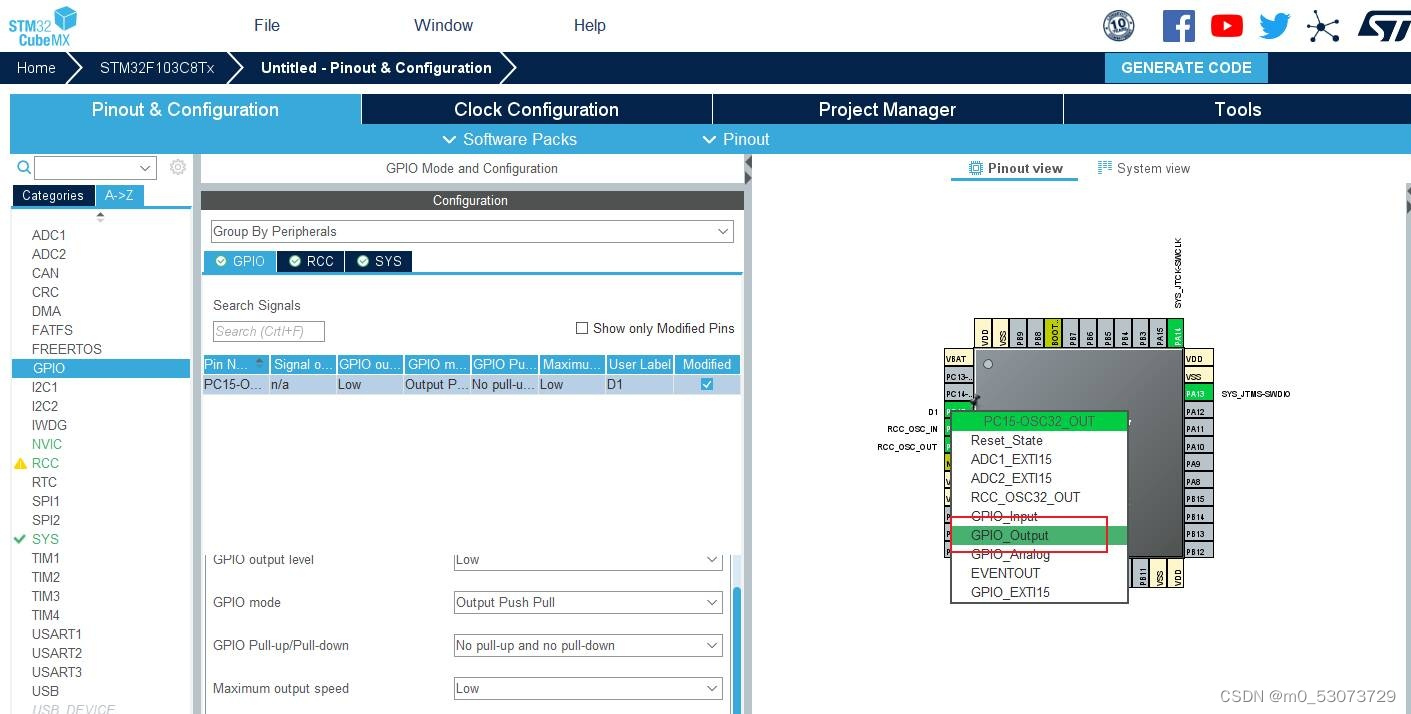

配置PC15，并命名为D1。这里我们只使用一个LED。

4.配置定时器2，定时器3

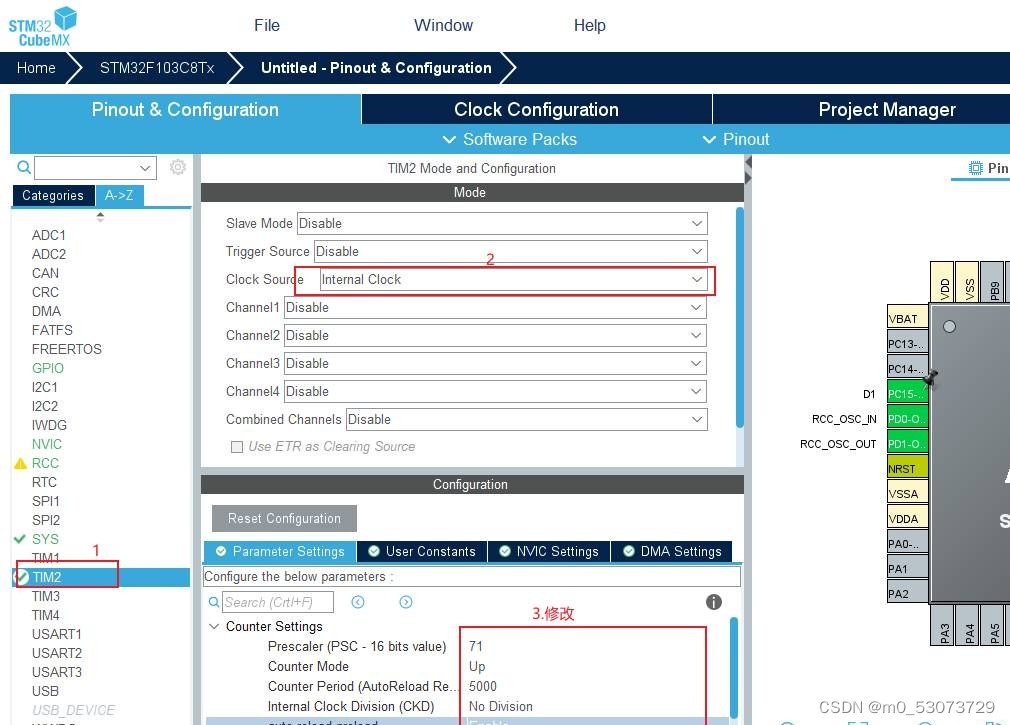

这里我们使用定时器2来实现定时LED闪烁的功能。如图所示，依次点击位置1，选中定时器2；位置2，配置定时器2的时钟源为内部时钟；位置3，分频系数为71，向上计数模式，计数周期为5000，使能自动重载模式。

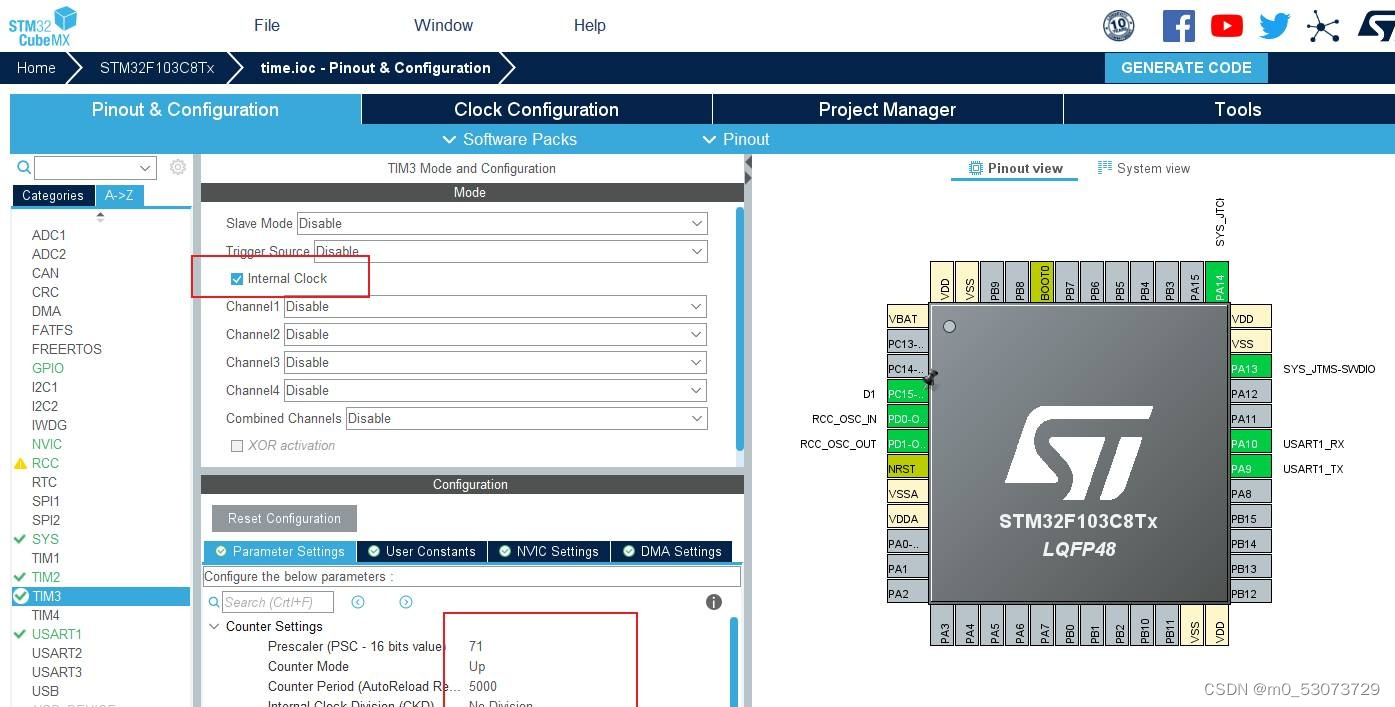

使用定时器3进行串口通信控制，配置同上

5.配置中断。

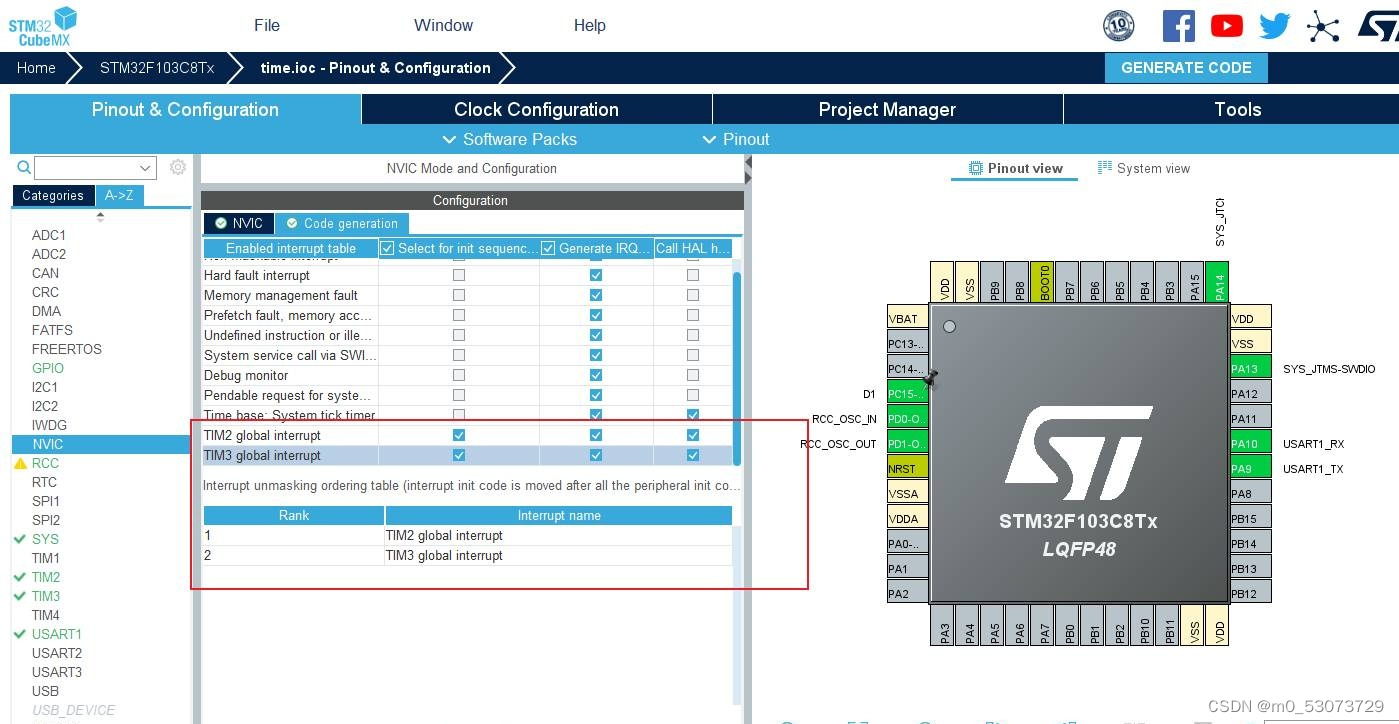

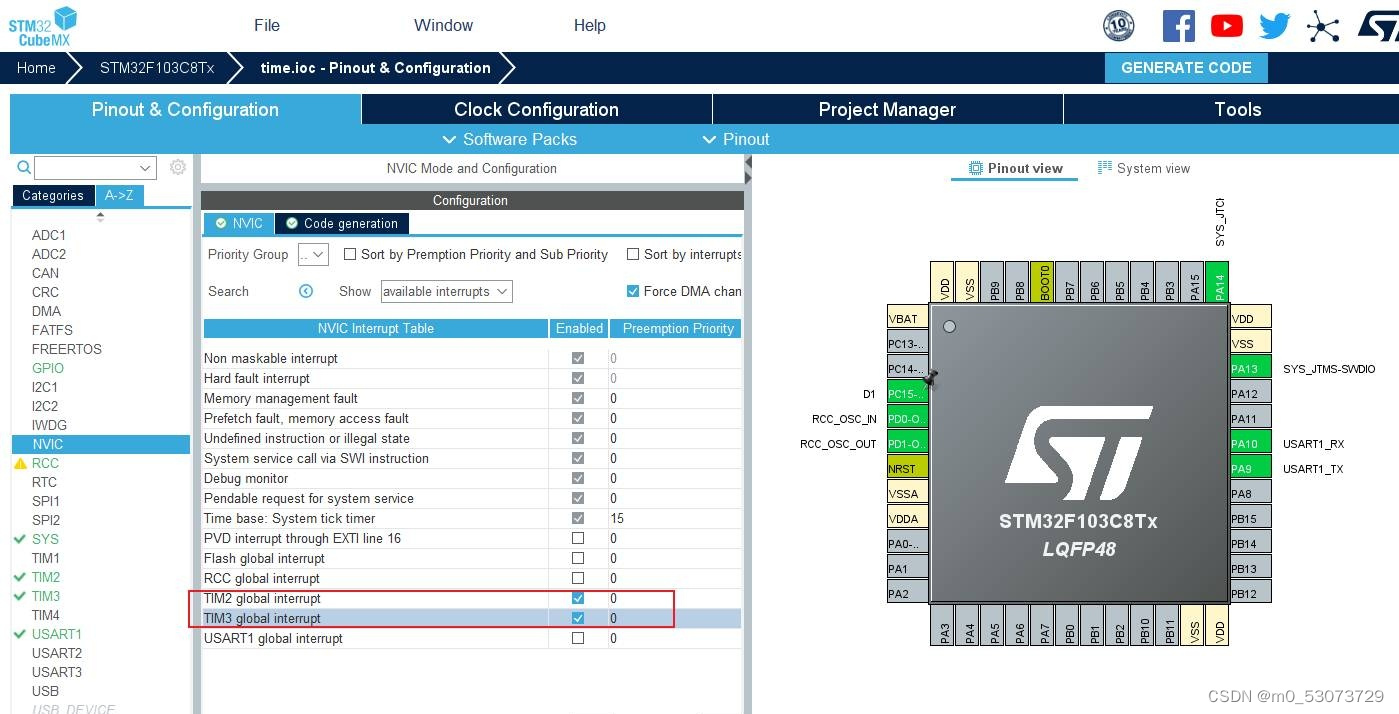

如下图所示，开启定时器2，3的中断。

如下图所示，生成定时器2，定时器3中断优先级配置代码。

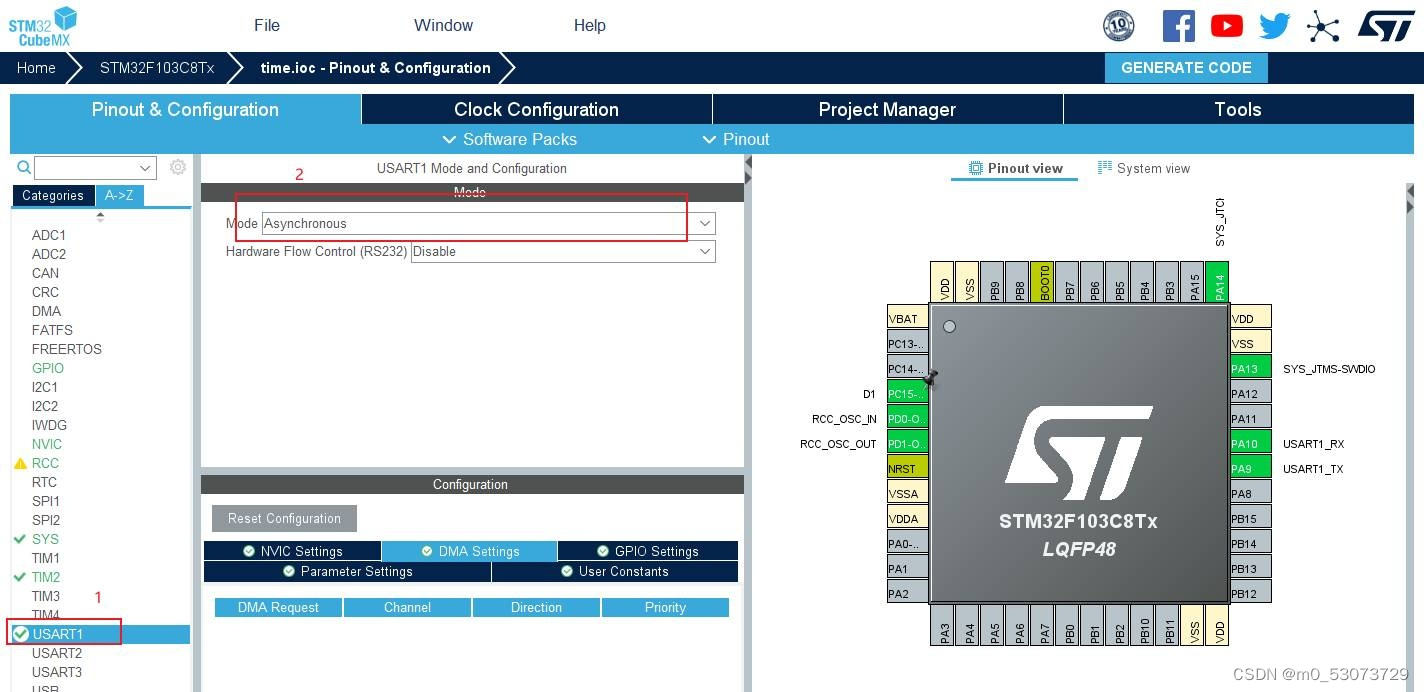

6.配置USART1
打开USART1，设置异步通信

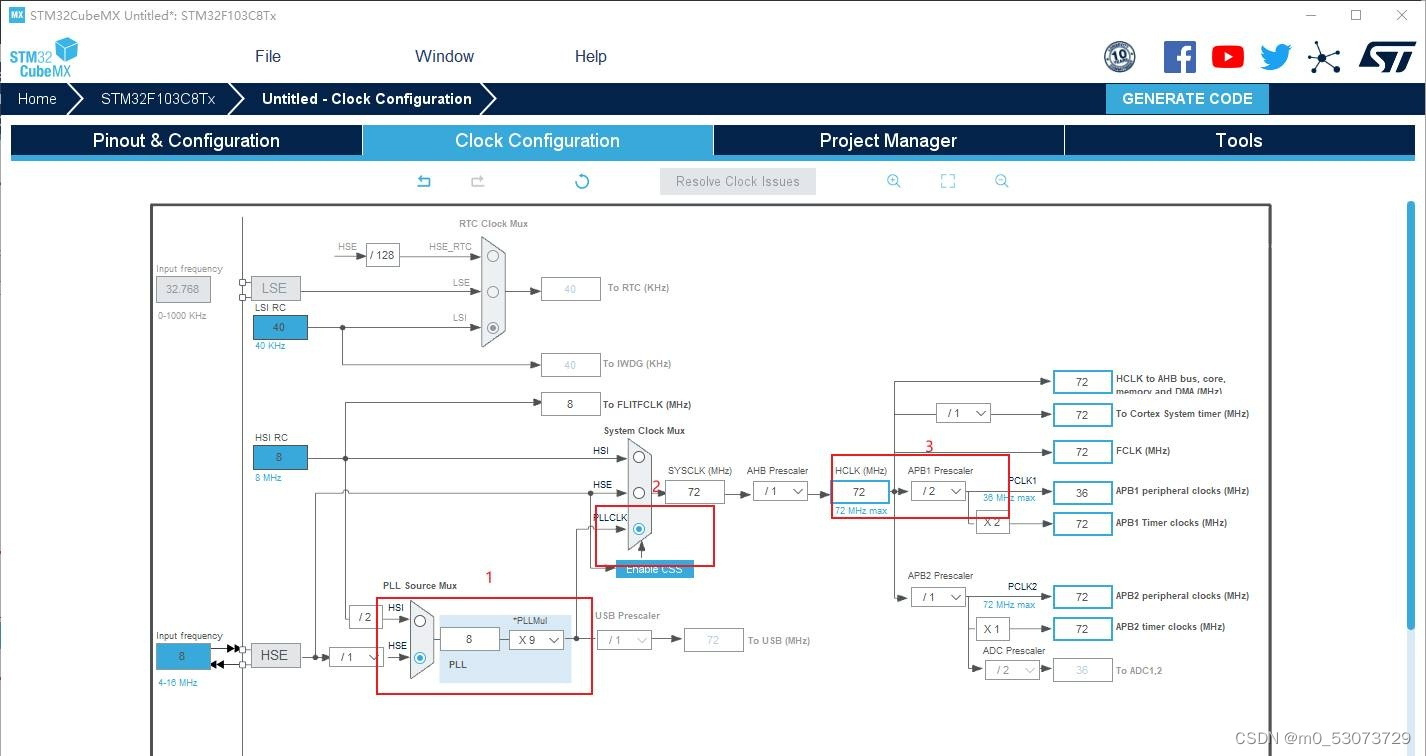

7.配置时钟

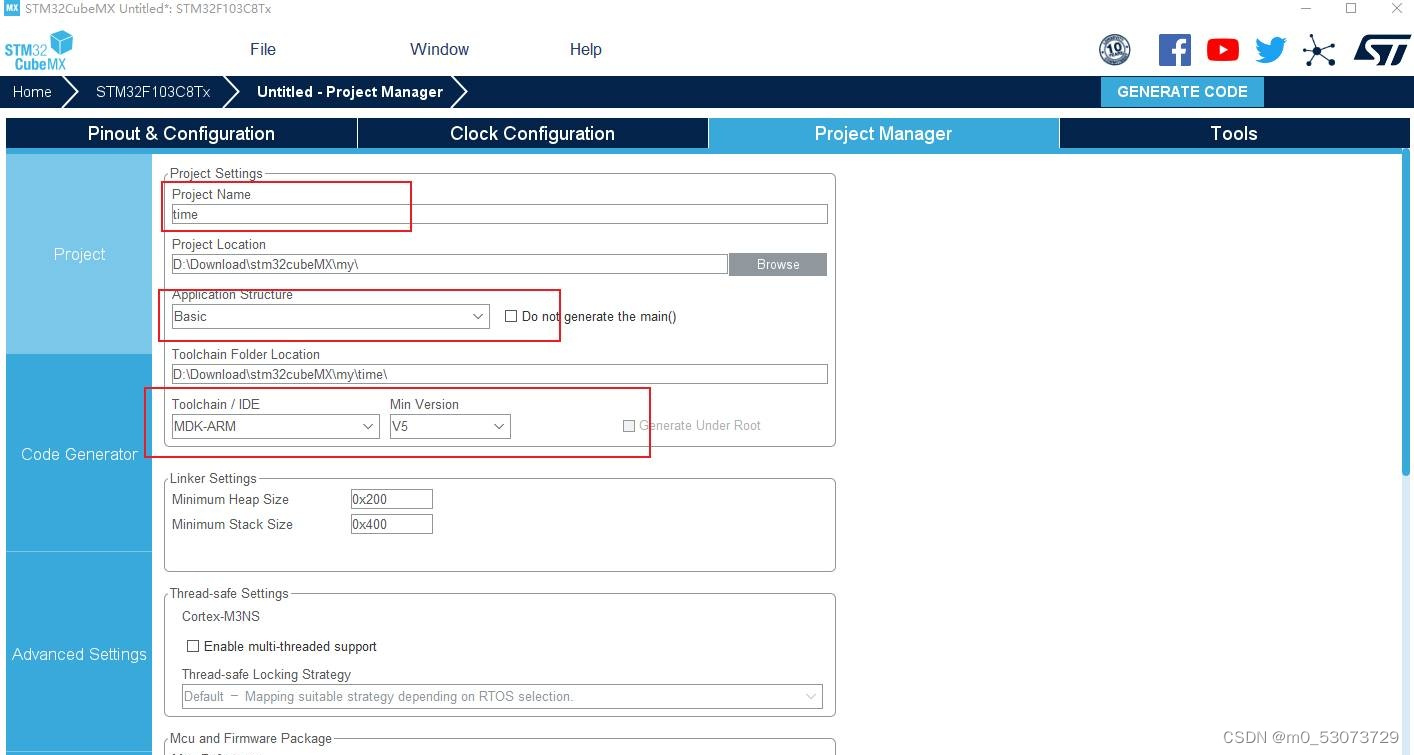

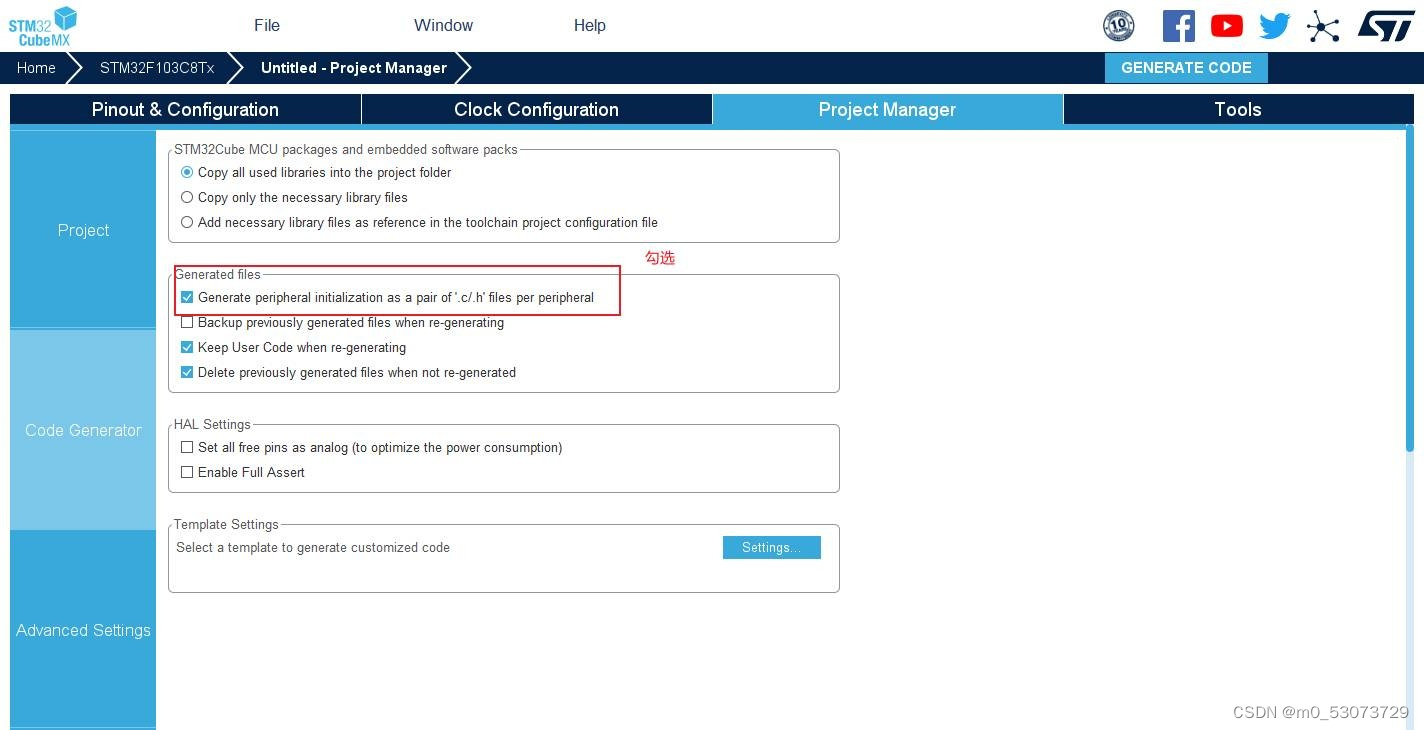

8.项目设置

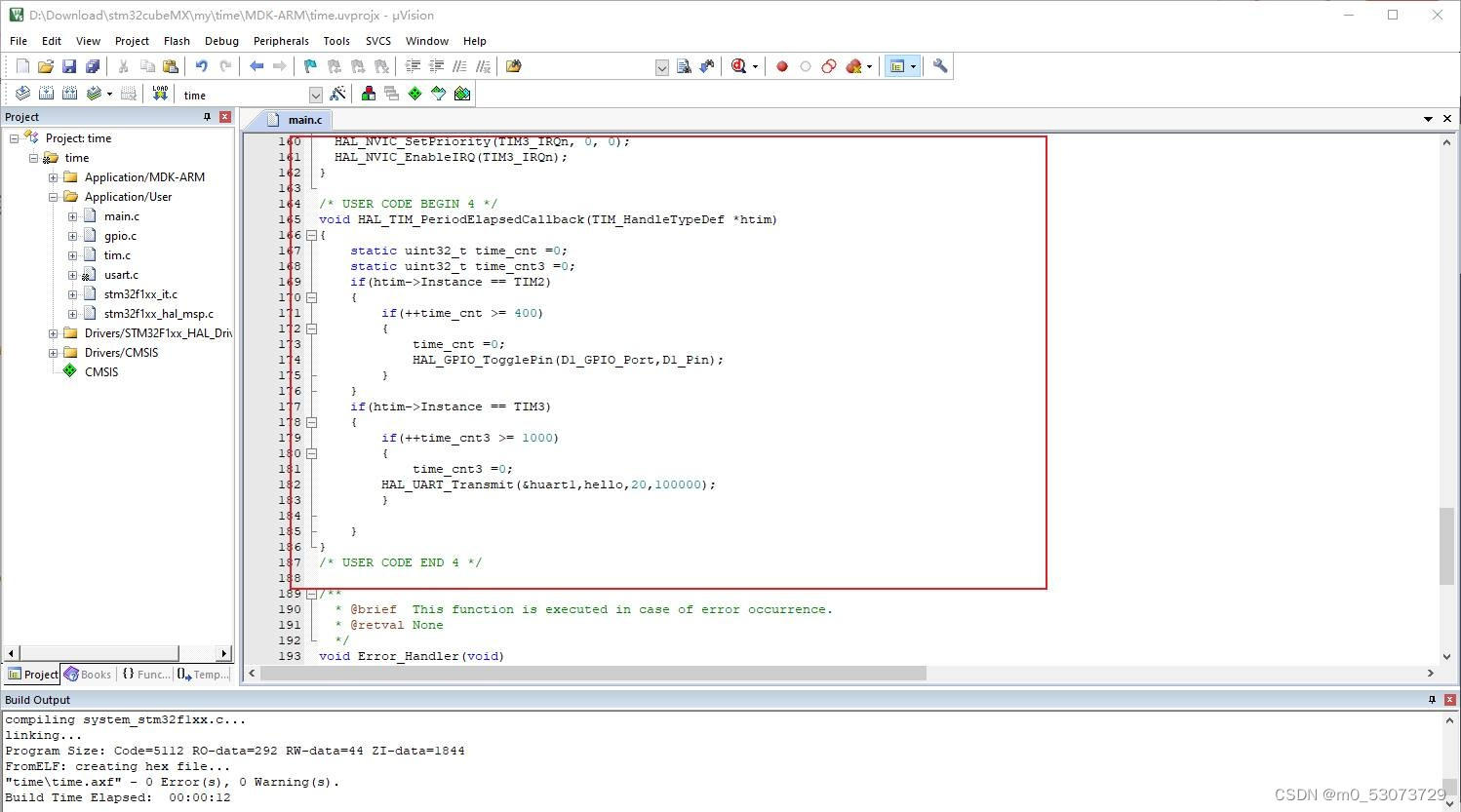

9.keil中修改代码

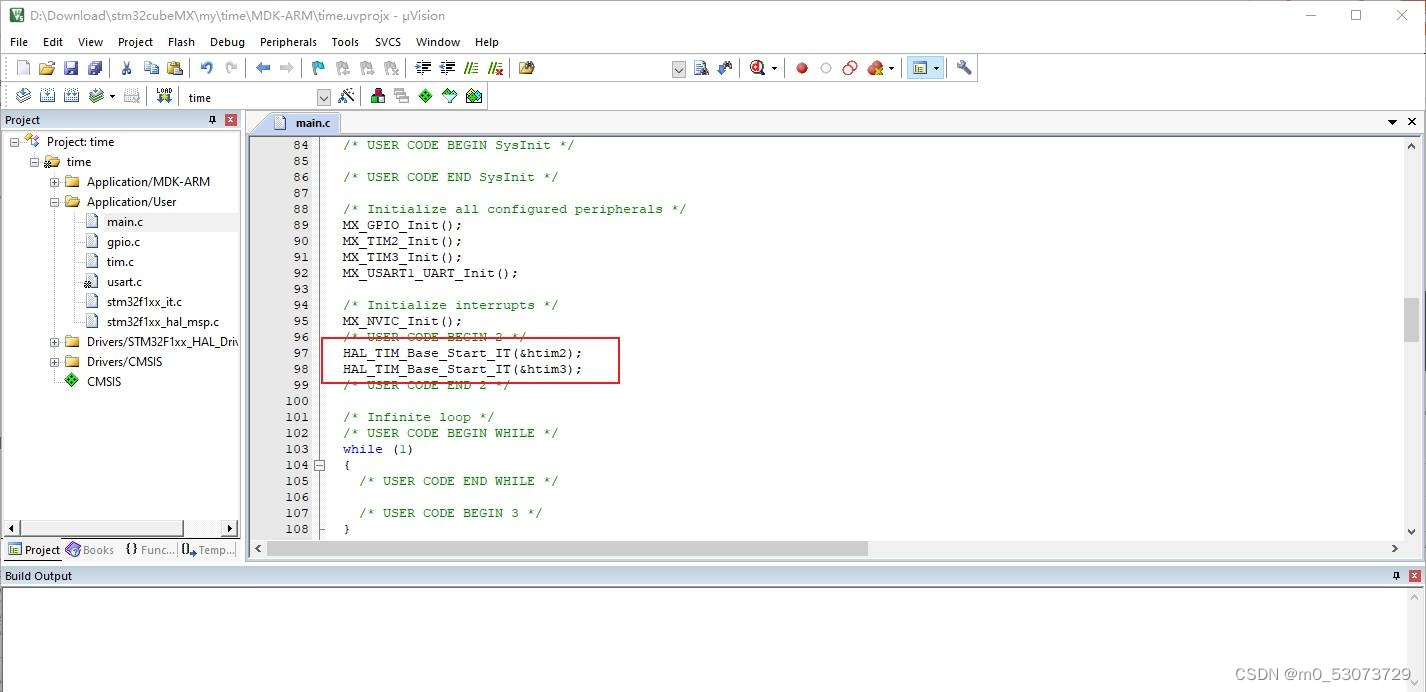

打开两个定时器

HAL_TIM_Base_Start_IT(&htim2);
HAL_TIM_Base_Start_IT(&htim3);
在main.c文件中添加串口输出代码。
