innoDB存储引擎-表-第四章

4.1.索引组织表

1.什么是索引组织表?

在innoDB存储引擎中，表都是根据主键顺序组织存放的，这种存储方式的表称为索引组织表。

2.innoDB是怎么选择或创建主键的?

在innoDB存储引擎中，每个表都有一个主键，如果在创建表时没有显示地定义主键，则innoDB会按以下方式选择或创建主键:

1.首先判断表中是否有非空的唯一索引(Unique NOT NULL),如果有，则该列为主键

2.如果不符合条件1，则innoDB存储引擎自动创建一个6字节大小的指针

当表中有多个非空唯一索引时，innoDB存储引擎将选择建表时第一个定义的非空唯一索引为主键。

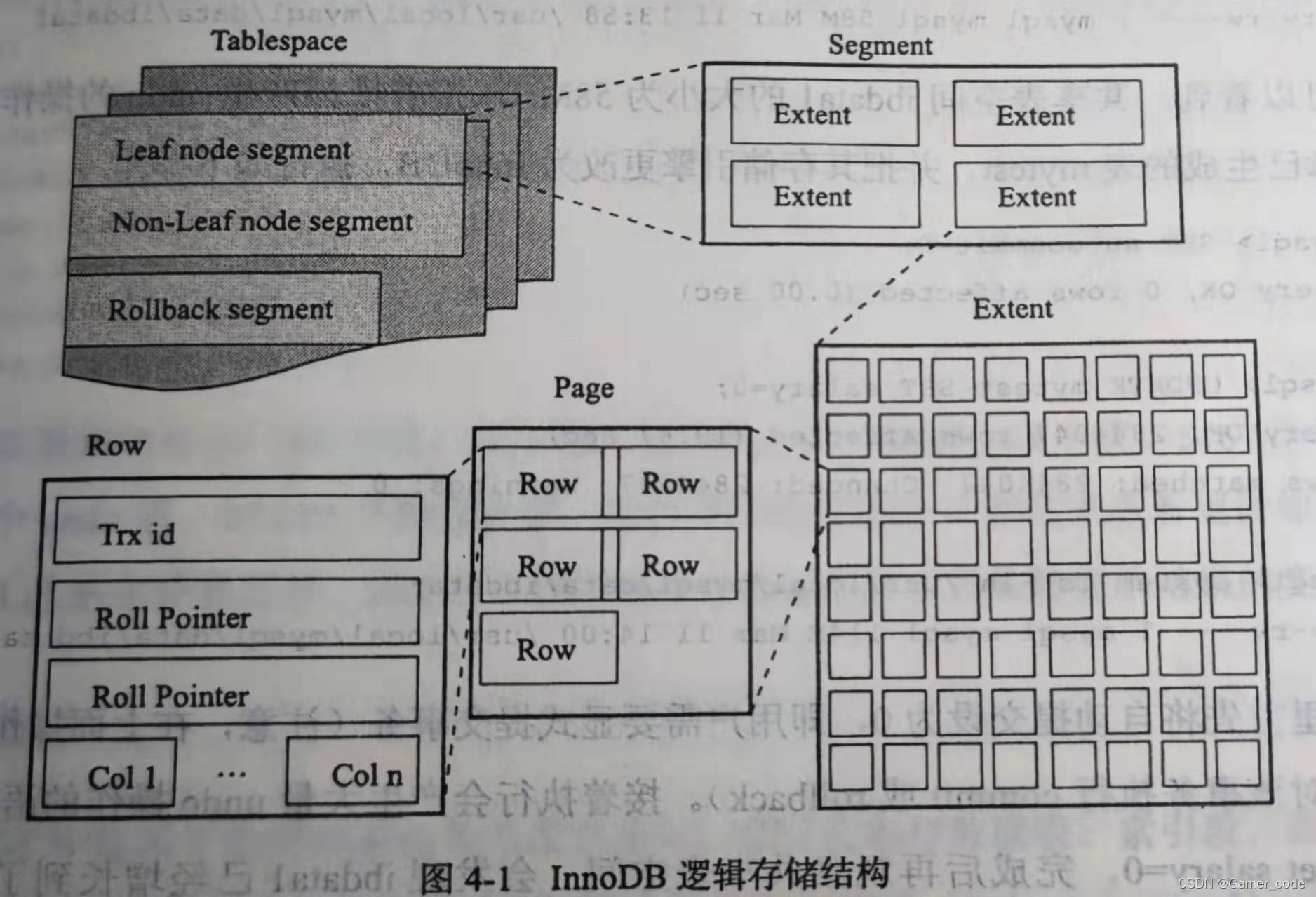

4.2 innoDB逻辑存储结构

表空间(table space)。表空间又由段(segment),区(extent),页(page，有时称为块block)组成。从innoDB存储引擎的逻辑存储结构看，所有数据都被逻辑地存放在一个空间中，称之为

1.表空间

表空间可以看做是innoDB存储引擎逻辑结构的最高层，所有的数据都存放在表空间中。

2.段

从图中可以看出，表空间是由段组成的，常见的段有数据段，索引段，回滚段等。

1.数据段为B+树的叶子节点,对应上图的Leaf node segment

2.索引段为B+树的非索引节点，对应上图的Non-leaf node segment

3.回滚段较为特殊，将在后续进行介绍

3.区

区是由连续页组成的空间，在任何情况下每个区的大小都为1MB，每个区中默认有64个连续的页。

4.页

页是innoDB磁盘管理的最小单位，默认大小为16KB(可以通过参数调整大小)

常见的页类型有:

1.数据页(B-tree Node)

2.undo页(undo Log Page)

3.系统页(System Page)

4.事务数据页(Transaction system Page)

5.插入缓冲位图页(Insert Buffer Bitmap)

6.插入缓冲空闲列表页(Insert Buffer Free List)

7.未压缩的二进制大对象页(Unocomp86ressed BLOB Page)

8.压缩的二进制大对象页(compressed BLOB Page)

5.行

innoDB存储引擎是面向列的，也就是说数据是按行进行存放的。

每个页存放的行记录也是有硬性定义的，最多允许存放16KB/2-200行的记录，即7992行。

4.3 innoDB行记录格式

在innoDB1.0.版本之前，innoDB存储引擎提供了compact和redundant两种格式来存放行记录数据。Redundant格式是为兼容之前版本而保留的，在MySQL5.1版本中，默认设置为Compact行格式

4.3.1 Compact 行记录格式

4.3.3 行溢出数据

InnoDB存储引擎可以将一条记录中的某些数据存储在真正的数据页面之外。

1.行溢出模型

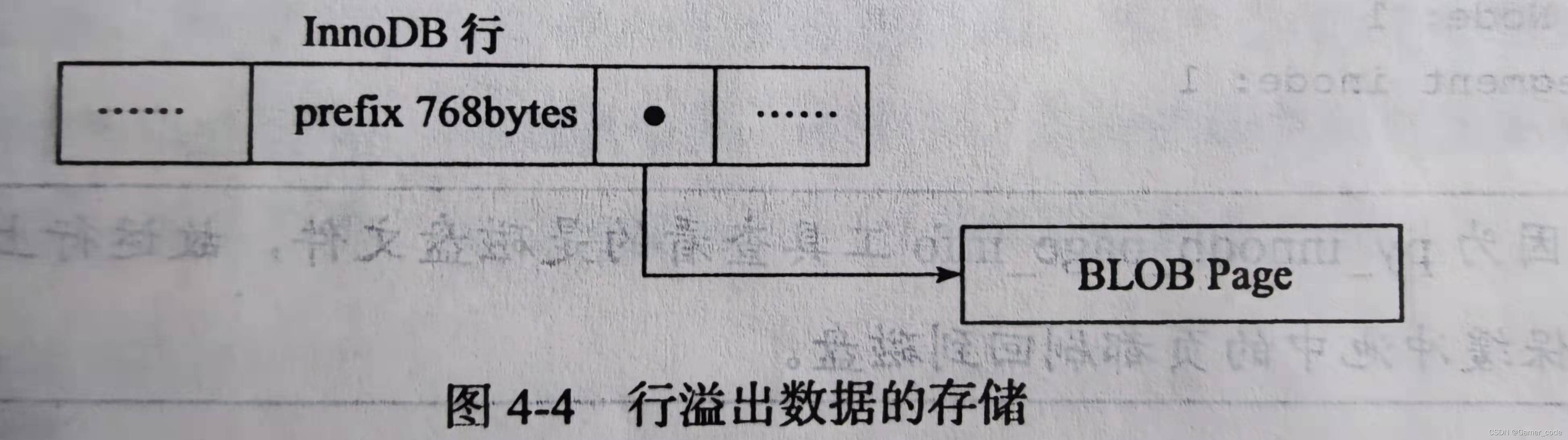

在Compact和Redundant中，当发生行溢出时，数据存放在页类型为BLOB Page中。



2.行溢出例子

在innoDB引擎中，一个页的大小为16KB。

而我们在定义列的时候，可以看到

create table test(

        a VARCHAR(65535)

)

定义VARCHAR的长度最大为65535。

问题:那么为什么页的大小为16KB，也就是16×1024=16384 能存放65535个字节呢?

 回答:因为在一般情况下，innoDB存储引擎的数据都是存放在页类型为B-tree node中。但是当发生行溢出时，数据存放在页类型为Uncompress BLOB页中。

3.一个页至少应该有两条行记录

问:对于一个数据类型(可以是VARCHAR,TEXT或BLOB)，什么时候是保存在单个数据页中的，又从多长开始会保存在BLOB页中呢?

答:应该满足每个页中至少应该有两条行记录的情况下。因为innoDB存储引擎表是索引组织的，即B+Tree的结构，如果不满足，则失去了B+Tree的意义，变成链表了。

4.3.4 Compressed和Dynamic行记录格式

Compressed和Dynamic对于存放在BLOB中的数据采用了完全的行溢出的方式。

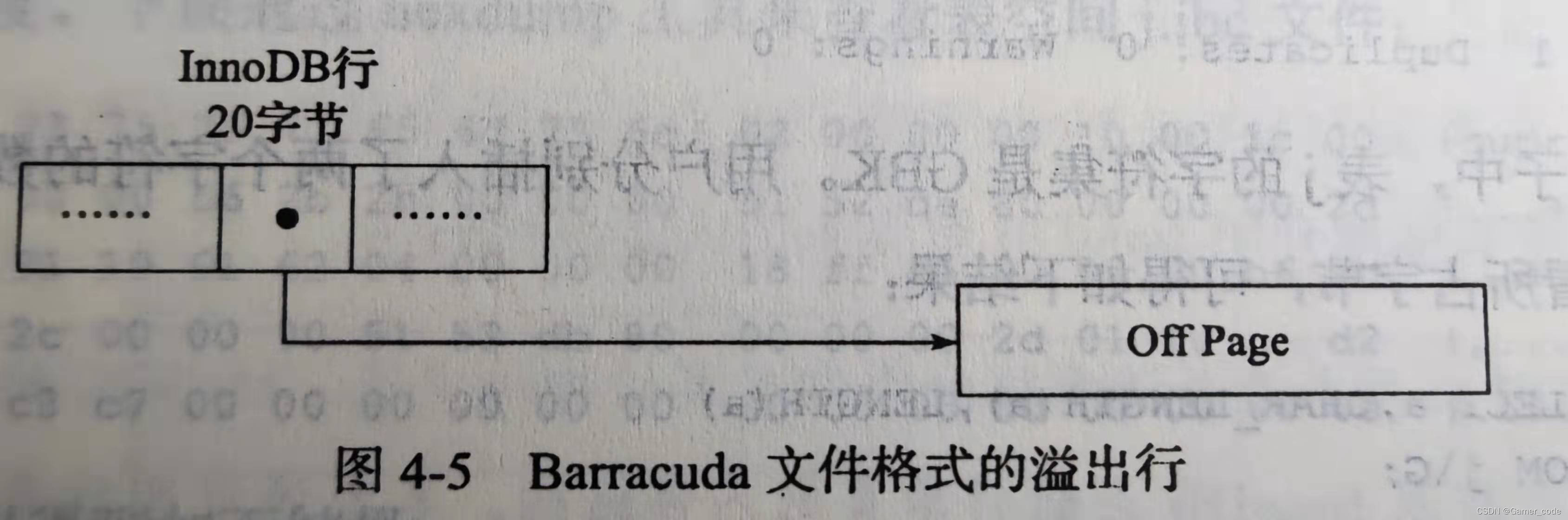

 如图所示，在数据页中只存放20个字节的指针，实际的数据都存放在Off Page中。

4.3.5 CHAR的行结构存储

在多字节字符集的情况下，CHAR和VARCHAR的实际行存储基本是没有区别的，CHAR有时可被视为变长字符类型。

4.4 innoDB数据页结构

在innoDB引擎中，页是innoDB存储引擎管理数据库的最小磁盘单位，页类型为B-tree Node的页存放的就是表中行的实际数据。

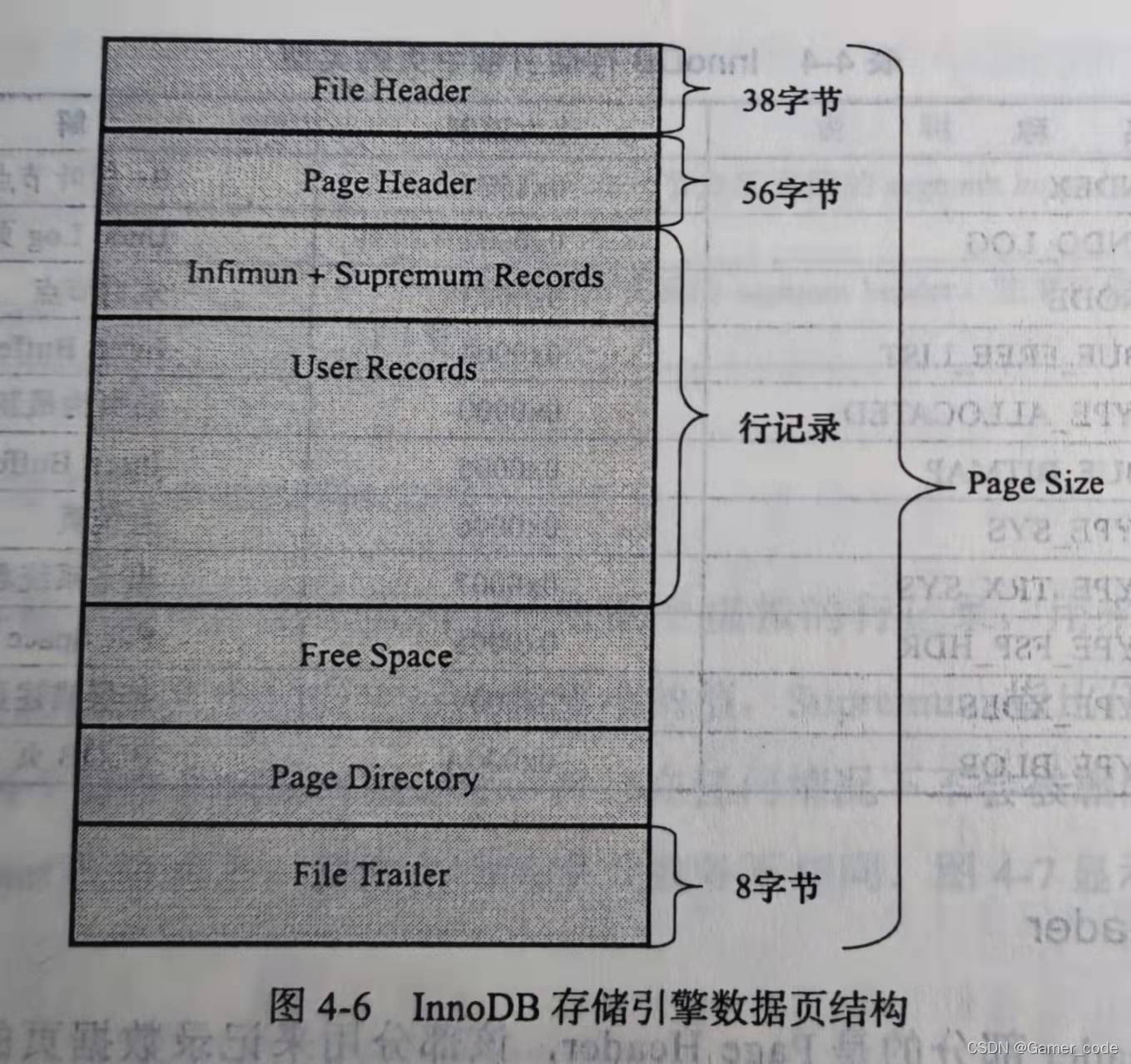

innoDB数据页由以下7个部分组成:

1.File Header(文件头)

2.Page Header(页头)

3.Infimun 和 Supremum Records

4.User records(用户记录，即行记录)

5.Free space(空闲空间)

6.Page Directory(页目录)

7.File Trailer(文件结尾信息)

4.4.1 File Header

 File Header用来记录页的一些头信息，由表中8个部分组成，共占用38字节

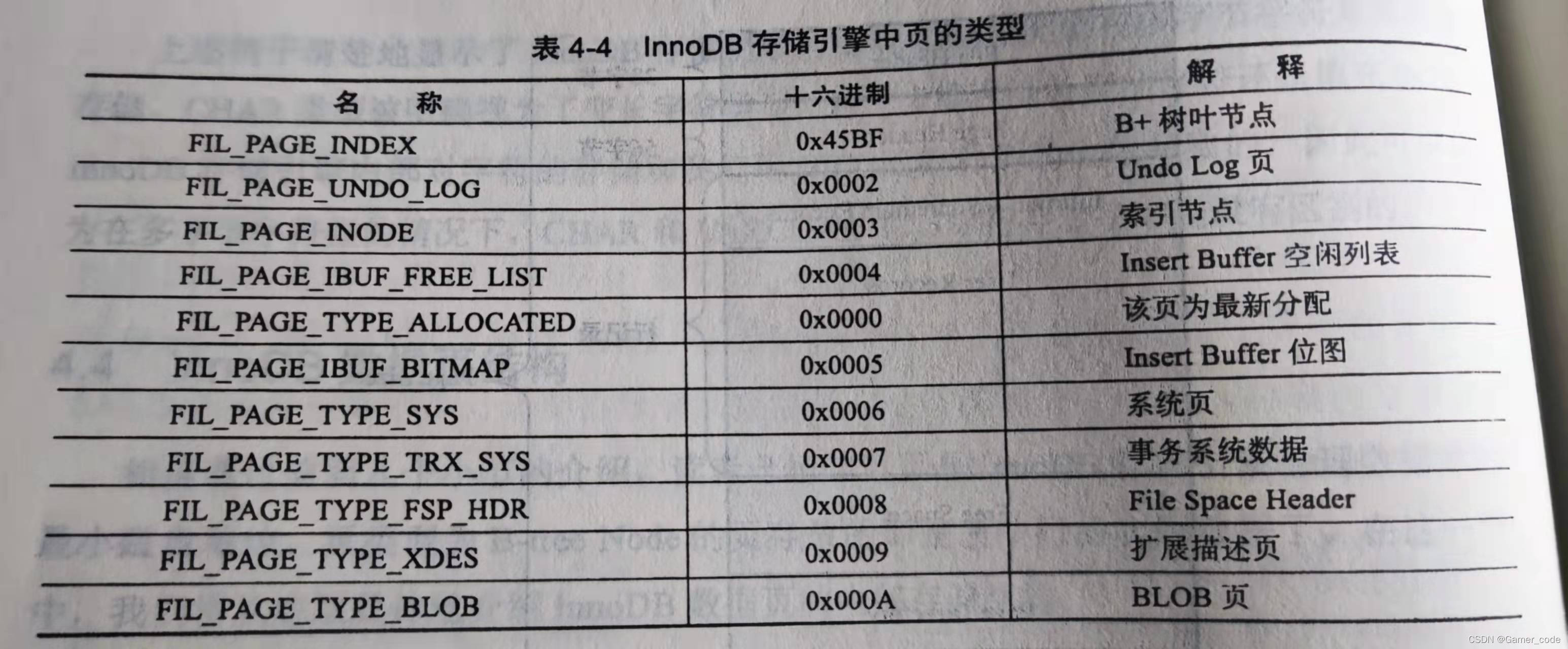

innoDB存储引擎中页的类型:

4.4.2 Page Header

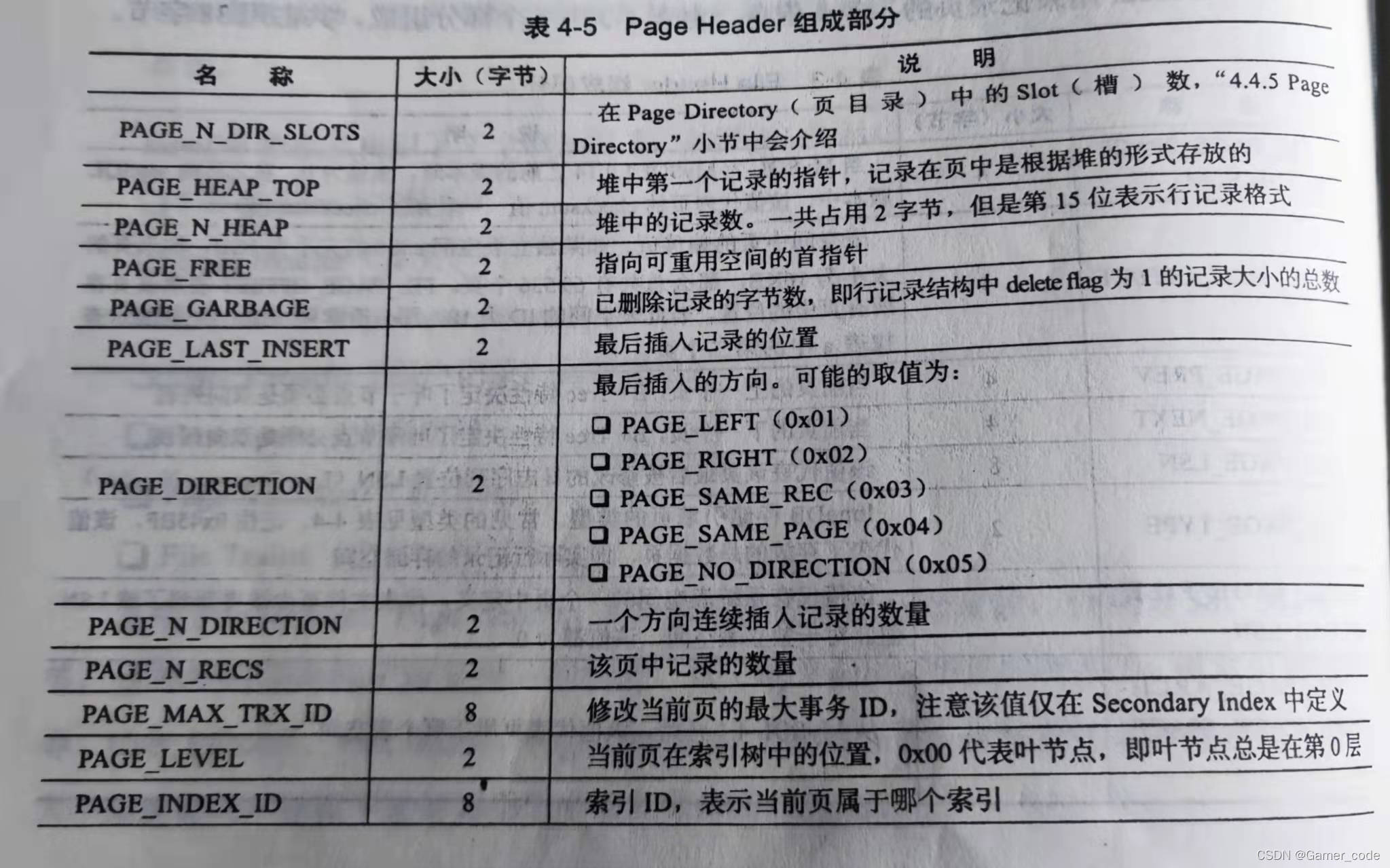

Page Header用来记录数据页的状态信息，由14个部分，共占用56个字节，如表:



4.4.3 Infimum 和 Supremum Record

Infimum和Supremum Record用来限定记录的边界。infinum记录是比该页中任何主键值都要小的值，Supremum Record指比任何可能大的值还要大的值。如图:

4.4.4 User Record 和Free Space

User Record 即是实际存储行记录的内容

Free Space指的是空闲空间，是一个链表数据结构。在一条记录被删除后，该空间会被加入到空闲链表中。

4.4.5 Page Directory

Page Directory存放了记录的相对位置。有些时候这些记录指针称为槽(Slots)或目录槽(Directory Slots)。

在InnoDB中，并不是每个记录拥有一个槽,而是一个槽中可能包含多个记录，我们称之为稀疏目录(sparse directory)。

二叉查找:

1.在Slots中，记录按照索引键值的顺序存放，为的是方便利用二叉查找迅速找到记录的指针。

2.由于在innoDB引擎中，Page Directory是稀疏目录，二叉查找的结果只是一个粗略的结果，因此必须通过recorder header中的next_record来继续查找相关记录

3.B+树索引本身并不能找到具体的一条记录，能找到只是该记录所在的页。数据库把页载入到内存，然后通过Page Directory再进行二叉查找。

4.4.6 File Trailer

File Trailer用来检测页是否已经完整地写入磁盘(在写入的过程中可能发生磁盘损坏，机器关机等)。

默认情况下，innoDB存储引擎每次从磁盘读取一个页就会检测该页的完整性，即该页是否发生Corrupt。

4.5 Named File Formats机制

略

4.6 约束

4.6.1

当前几乎所有的关系型数据库都提供了约束机制，该机制提供了一条强大而简易的途径来保证数据库中数据的完整性。

一般来说，数据完整性有以下三种形式:

1.实体完整性保证表中有一个主键

2.在innoDB存储引擎表中，用户可以通过定义Primary Key或Unique Key约束来保证实体的完整性。

3.用户还可以通过编写一个触发器来保证数据完整性。

对于innoDB存储引擎而言，提供了以下几种约束:

1.Primary Key

2.Unique Key

3.Foreign Key

4.Default

5.NOT NULL

4.6.2 约束的创建和查找

1.约束的创建

约束的创建可以采用以下两种方式:

1.表建立时就进行约束定义

2.利用Alter Table命令来进行创建约束

4.6.3 约束和索引的区别

约束是一个逻辑的概念，用来保证数据的完整性，而索引是一个数据结构，既有逻辑上的概念，在数据库中还代表者物理存储的方式。

4.6.4 对错误数据的约束

在默认设置下，MySQL数据库允许非法的或不正确的数据的插入或更新，又或者可以在数据库内部将其转化为一个合法的值，如向NOT NULL的字段插入一个NULL值，MySQL数据库会将其更改为0再进行插入，因为数据库本身没有对数据的正确性进行约束。(可以通过设置参数严格审核输入的参数)

4.6.5 ENUM和SET约束

MySQL数据库不支持传统的CHECK约束，但是通过ENUM和SET类型可以解决部分这样的约束需求。

4.6.6 触发器与约束

4.7 视图

在mysql中，视图是一个命名的虚表，它由一个SQL查询来定义，可以当做表使用。

与持久表不同的是，视图中的数据没有实际的物理存储

4.7.1 视图的作用

1.视图的作用

视图的主要用途之一是被用做一个抽象装置，程序本身不需要关系基表的结构，只需要按照视图定义来获取数据或更新数据。因此，视图在一定程度上起到一个安全层的作用。

2.视图的语法

CREATE

[ OR REPLACE]

[ ALGORITHM={UNDEFINED | MERGE |TEMPTABLE}]

[ DEFINER = { user | CURRENT_USER} ]

[ SQL SECURITY { DEFINER | INVOKER} ]

VIEW view_name [ (column_list) ]

AS select_statement

[ WITH [CASCADED | LOCAL] CHECK OPTION ]

其中视图定义中的WITH CHECK OPTION针对于可更新的视图，即更新的值是否需要检查，实际使用如下:

mysql>alter view v_t

        ->As

        ->select * from t where id<10//条件

        ->with chek option;

这时MYSQL数据库会对更新视图插入的数据进行检查，对于不满足视图定义条件的，将会抛出一个异常，不允许视图中数据更新。在这个例子中条件则为id<10。

4.7.2 物化视图
