数码管动态扫描

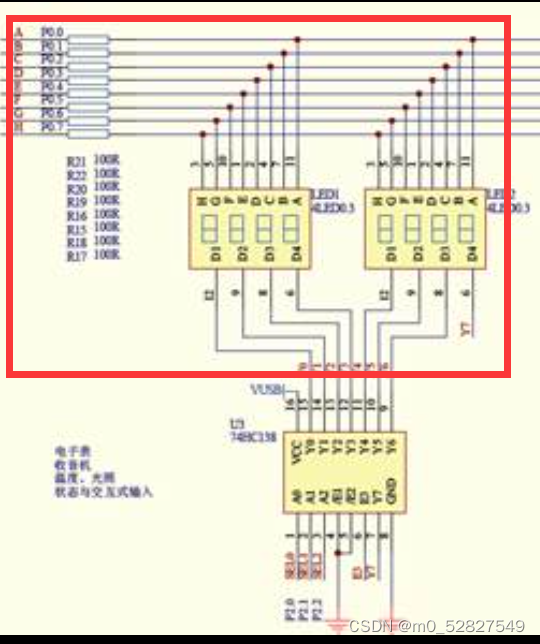

数码管电路

数码管引脚定义

如9：

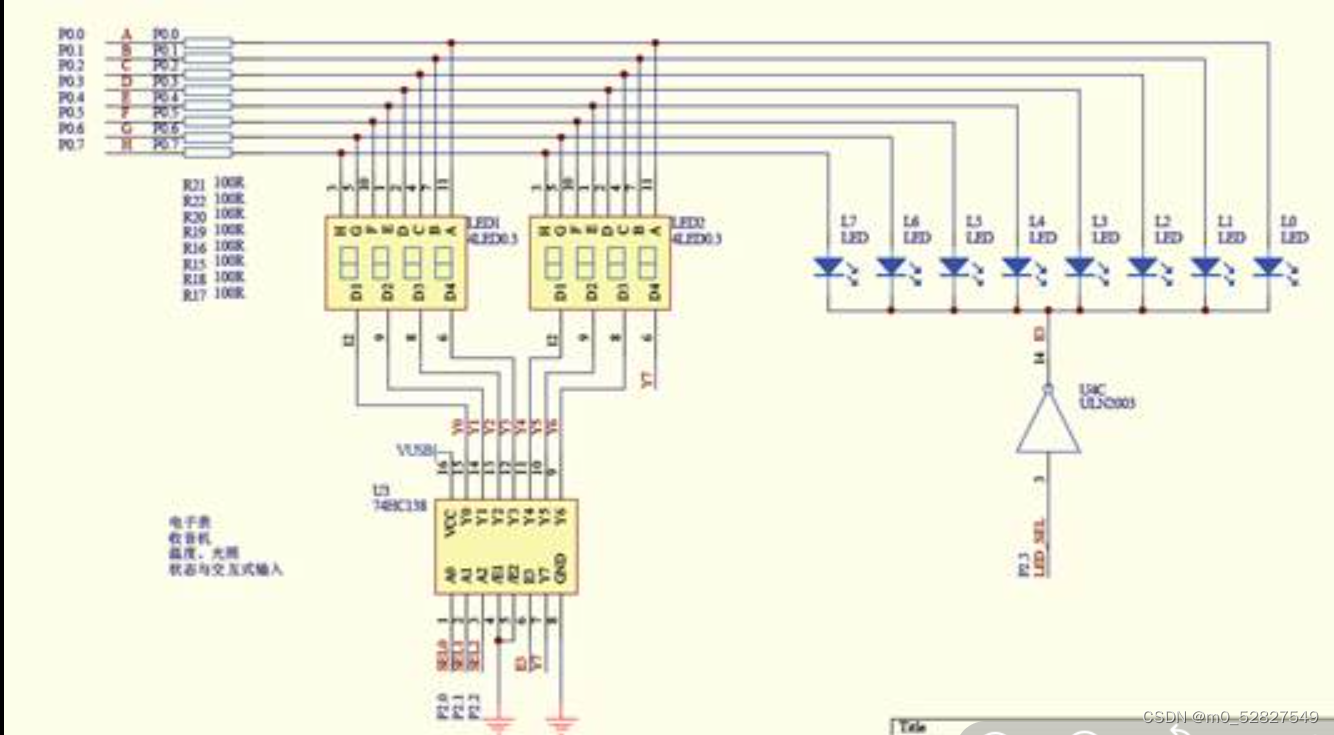

工作原理

P0口的8位输出分别控制1个LED数码管的7段和一个小数点
P2\3经反相器U4C控制74HC138的使能信号E3，结合P2.0\P2.1\P2.2这三个位选信号确定8个LED数码管中哪个被点亮
电阻R15-R22为限流电阻
当段选为高，使能信号有效时，对应的LED管会 发光
通过一定频率扫描位选信号，修改段选信号，进行数码管点亮一段时间，给人视觉上同时点亮的效果

代码实现

1.设置推挽输出，初始化

P0（8位）和P2.3需要设置成推挽输出，以驱动电路正常发光。涉及寄存器及配置值如下：

            P2M1=0x00;

            P2M0=0xff;

            P0M1=0x00;

            P0M0=0xff;

void main()

void main()
{
	P2M0=0xff;					//推挽设置
   	P2M1=0x00;
    P0M0=0xff;
    P0M1=0x00;

	while(1)
	{
		for(i=0;i<8;i++)
