(十)CAN总线通讯(正常模式)


CAN总线通讯正常模式

在第六篇中已经完成了,can0自己接收自己发送的报文。

功能描述以及接线

功能描述

这里以can0和can1作为两个can设备,两者之间进行通讯。can0发送的报文ID是0x123,内容是从0x01自增;can1发送的报文ID是0x456内容是从0x66自增。

查看原理图,可以知道can0,can1内部集成了can的收发器,can0,can1可以直接挂载到can总线上通讯,这里可以直接,并联起来直接通讯,没有can收发器的设备则需要连接一个can收发器,再挂载到can总线上。:

在这里插入图片描述

接线

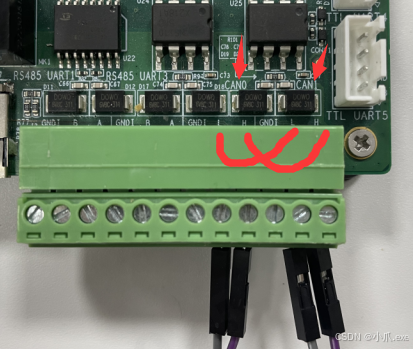

硬件接线:因为是差分信号,不用数字共地,直接将CAN0_H和CAN1_H接起来,CAN0_L和CAN1_L接起来。

在这里插入图片描述


先借助CAN总线调试器单方调通

can0调试

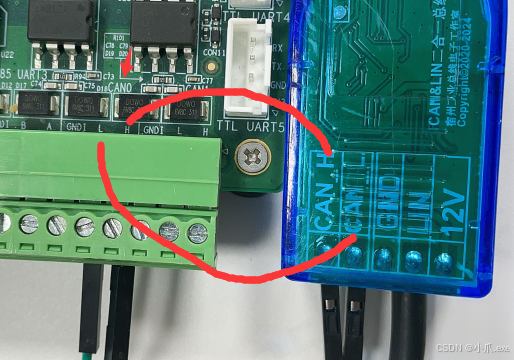

借助can总线调试器,与can0通讯。

接线

在这里插入图片描述

代码

代码跟之前的can0 回环测试一模一样。这里把禁用回环模式,禁用监听自己的消息打开。最好打开以下哈,不打开也是可以的。

#include "can_config.h"

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include <signal.h>
#include <libgen.h>
#include <getopt.h>
#include <limits.h>

#include <sys/types.h>
#include <sys/socket.h>
#include <sys/uio.h>
#include <sys/ioctl.h>
#include <net/if.h>

#include <linux/can.h>
#include <linux/can/raw.h>

/*
1. 确认硬件支持(一般都支持)
ip link show type can

2.关闭can0接口
ip link set can0 down

3. 配置 CAN0 接口设置波特率
ip link set can0 type can0 bitrate 500000

4.关闭回环模式(默认正常模式)
ip link set can0 type can loopback off

5.启动can0
ip link set can0 up

6.查看can0接口是否启动成功
ip -details link show can0

*/

// 使用 SocketCAN API 编写应用程序
int main()
{

	int s; // 就是fd
	int n_read = 0; // 读取到的数据个数
	//创建 CAN 套接字
	if ((s = socket(PF_CAN, SOCK_RAW, CAN_RAW)) < 0) {

		perror("Socket creation failed");
		return -1;
	}
	printf("socket ok ========================\n");

	// 禁用回环模式(如果需要)
    int loopback = 0; // 0 表示关闭回环模式
    if (setsockopt(s, SOL_CAN_RAW, CAN_RAW_LOOPBACK, &loopback, sizeof(loopback)) < 0) {

        perror("Failed to disable loopback mode");
        close(s);
        return -1;
    }
    // 禁用监听自己的消息(可选)
    int recv_own_msgs = 0; // 0 表示关闭接收自己的消息
    if (setsockopt(s, SOL_CAN_RAW, CAN_RAW_RECV_OWN_MSGS, &recv_own_msgs, sizeof(recv_own_msgs)) < 0) {

        perror("Failed to disable receiving own messages");
        close(s);
        return -1;
    }
	// 绑定 CAN 接口
	struct ifreq ifr;
	struct sockaddr_can addr;

	addr.can_family = AF_CAN;
	strcpy(ifr.ifr_name, "can0");
	if (ioctl(s, SIOCGIFINDEX, &ifr) < 0) {

		perror("Interface index get failed");
		close(s);
		return -1;
	}
	addr.can_ifindex = ifr.ifr_ifindex;
	if (bind(s, (struct sockaddr *)&addr, sizeof(addr)) < 0) {

		perror("Bind to CAN interface failed");
		close(s);
		return -1;
	}
	printf("bind ok ========================\n");
	// 构造要发送的 CAN 帧
	struct can_frame wirte_frame;
	struct can_frame recive_frame;
	wirte_frame.can_id = 0x123; // CAN ID
	wirte_frame.can_dlc = 8;    // 数据长度码(DLC),表示数据域的字节数
	memset(wirte_frame.data, 0x01, wirte_frame.can_dlc); // 设置数据域内容

	int data = 0x01;


	//开启线程 一个接收一个发送;
	__pid_t pid
CAN通讯接线方法图是用于描述CAN通信网络中节点间连接方式的图示。CAN(Controller Area Network)通信是一种在汽车、工业控制等领域广泛应用的串行通信总线标准。CAN bus通信采用两线制,分别为CAN-High和CAN-Low,能够实现多个设备同时进行通信。 CAN通讯接线方法图一般包括以下内容: 1. 主控节点:CAN通信网络的主节点通常为控制单元或控制器,它负责整个网络的管理和数据的调度。主控节点一般通过一个主双线连接到其他节点。 2. 从节点:从节点是CAN网络中的其他设备,它们通过CAN通信接口与主节点相连,可以接收和发送数据。每个从节点都有一个地址,主节点通过发送帧来读写从节点的数据。 3. CANH和CANL线:CAN通信网络采用差分总线,即CANH和CANL两根线分别代表CAN通信网络的高电平和低电平信号。CANH和CANL线在整个网络中被所有节点所共享。 4. 终端电阻:CAN网络的两端需要连接上终端电阻,用于消除信号的反射和提高信号的质量。终端电阻的阻值一般为120欧姆。 在CAN通讯接线方法图中,主要通过箭头和线来表示节点间的连接关系。箭头表示数据的传输方向,线表示CANH和CANL两根线的连接。 总的来说,CAN通讯接线方法图是一种简单直观的图示方式,用于描述CAN通信网络中节点的连接方式,方便工程师和技术人员理解和配置CAN通信网络。
