基于安路SparkRoad开发板的模60计数器设计与实现

        本设计目的是在FPGA中设计一个模60计数器，并通过数码管动态显示出来。

一.　整体模块化设计

　　该工程包含顶层模块counter60以及底层模块accum和Data＿show。

       accum模块实现分频器以及计数器的功能；Data＿show模块实现数据的数码管的动态显示。

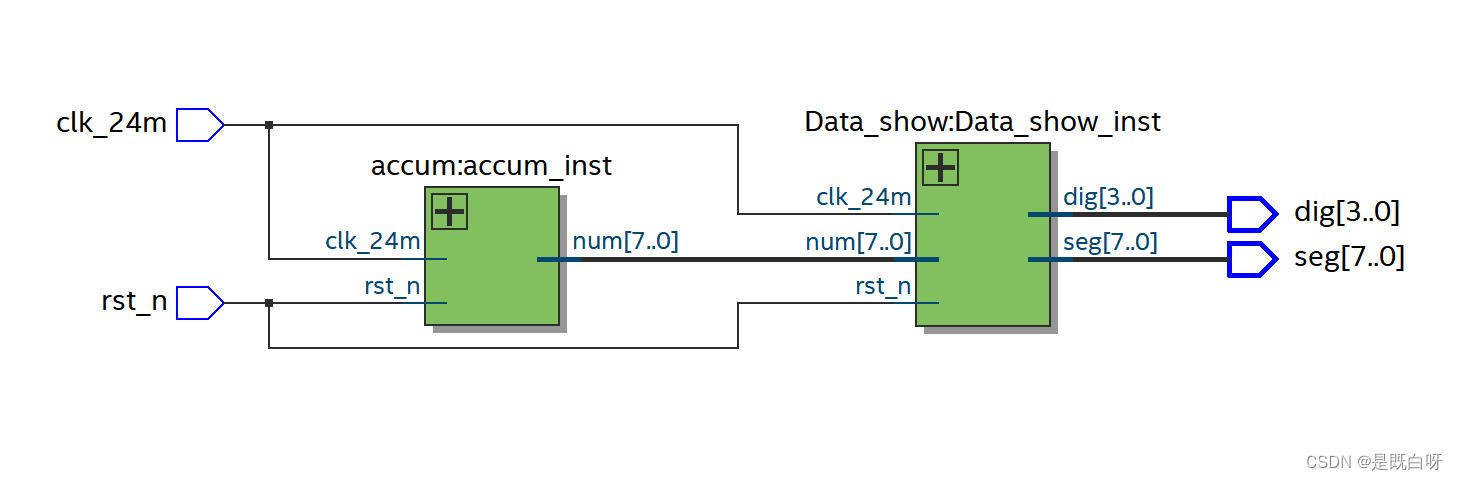

       整体工程模块图如下：

二．数码管硬件部分电路

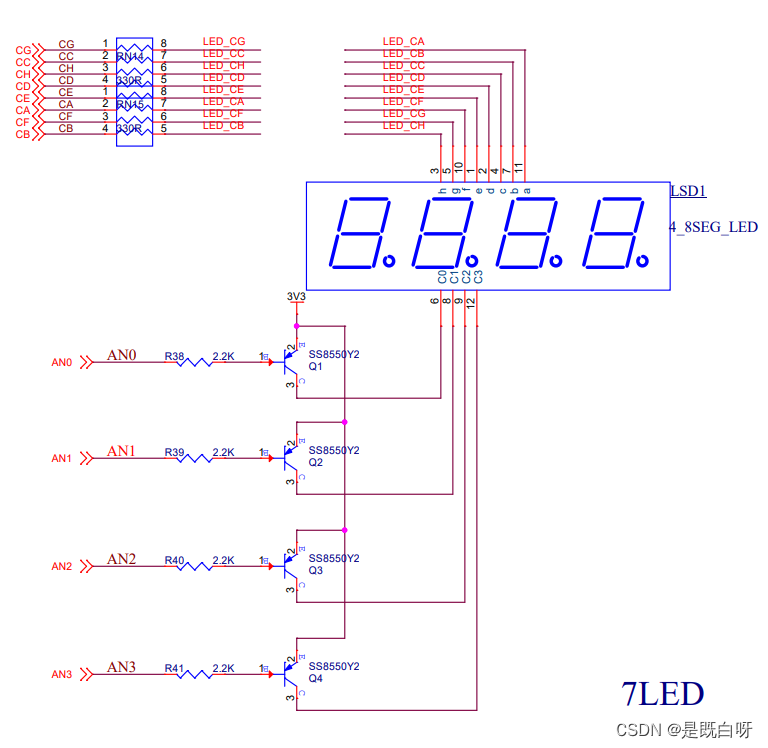

　　通过原理图可知，位选信号由AN0,AN1,AN2,AN3控制，段选信号由CG，CC，CH，CD，CE，CA，CF，CB控制，由此可知为八段数码管。

　　由下图可知，数码管段选信号以及位选信号皆为低电平有效。

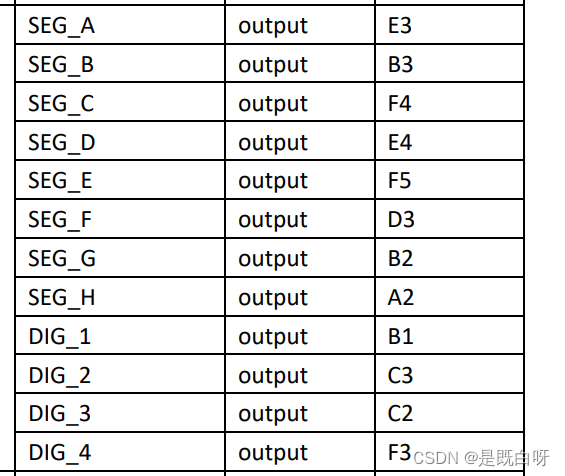

以下为四位位选控制信号和八段段选控制信号对应的FPGA引脚：

　　实现数码管的动态显示，四位数码管的段选信号同时控制，轮流点亮位选信号。

　　由于余晖效应，加上人眼的视觉暂留效果，我们看四位数码管时四个数码管是同时亮的。

　　动态显示的优点是节省IO资源。

三．分析设计代码实现

１.顶层模块counter60

　　在其中实现对底层模块accum和Data＿show的例化。

module counter60(

		input   wire 	clk_24m	,
		input 	wire 	rst_n	,

		output  wire  [7:0] seg	,
		output  wire  [3:0] dig

 );

wire [7:0] num;

accum  accum_inst
(
		.clk_24m	(clk_24m	),
        .rst_n		(rst_n		),

        .num		(num		)

);

Data_show  Data_show_inst
(
		.clk_24m	(clk_24m	),
        .rst_n		(rst_n		),
        .num		(num		),

        .seg		(seg 		),
        .dig		(dig		)
);


endmodule

２.底层模块accum，分频器和计数器

分频器产生频率为１HZ的时钟clk1，对计数功能进行描述。

核心部分代码如下：

initial num = 8'b1;　／／置初值为1，实现1－60的计数

always@( posedge clk_24m or negedge rst_n )
	if( rst_n == 1'b0 )
		cnt <= 24'd0;
	else if( cnt == 25'd12_000_000-1'b1 )
		begin
			cnt <= 24'd0;
			clk1 <= ~clk1;
		end
	else
		begin
			cnt  <= cnt + 1'b1;
			clk1 <= clk1;
		end

always@( posedge clk1 or negedge rst_n )　／／对计数功能进行描述
	if( rst_n == 1'b0 )
		num <= 8'd1;
	else if( num[3:0] == 4'd9 )
		begin
			num[3:0] <= 4'd0;
			num[7:4] <= num[7:4] + 1'b1;
		end
	else if( num[7:4] == 4'd6 && num[3:0] == 4'd0 )
		begin
			num[3:0] <= 4'd1;
			num[7:4] <= 4'd0;
		end
	else
		num[3:0] <= num[3:0] + 1'b1;

３.数码管动态显示模块Data＿show

　　为实现数码管的动态显示，通过动态扫描的方法处理数码管的位选信号。

　　定义信号cnt_w,产生0.01秒的标志信号。通过对其最高位cnt_w[17]的0和1变换实现位选信号dig[1]以及dig[0]的扫描显示，轮流点亮后两位，但由于余辉效应以及人眼的视觉残留，我们看到的是数码管后两位一直保持亮起。

核心代码如下：

reg  [17:0]  cnt_w		;
reg  [3:0] 	 Result	 	;
parameter CNT_W_MAX = 18'd240_000;

always@(posedge clk_24m or negedge rst_n)
	begin
		if(rst_n == 1'b0 )
			cnt_w <= 18'd0;
		else if(cnt_w == CNT_W_MAX)
			cnt_w <= 18'd0;
		else
			cnt_w <= cnt_w + 1;
	end

always@(posedge clk_24m or negedge rst_n)
	if( rst_n == 1'b0 )
		dig <= 4'b1111;
	else
		begin
			case( cnt_w[17] )　　　　／／动态扫描数码管后两位　实现动态显示
				1'b0:dig    <= 4'b1110;
				1'b1:dig    <= 4'b1101;
			endcase
		end

always@(posedge clk_24m or negedge rst_n)
	begin
		if( rst_n == 1'b0 )
			Result <= 4'd0;
		else
			begin
				case( cnt_w[17] )　　
				1'b0:Result   <= num[3:0];
				1'b1:Result   <= num[7:4];
				endcase
			end
	end

always@(*)
	begin
		case ( Result )
			4'd0:seg <= 8'hc0;
			4'd1:seg <= 8'hf9;
			4'd2:seg <= 8'ha4;
			4'd3:seg <= 8'hb0;
			4'd4:seg <= 8'h99;
			4'd5:seg <= 8'h92;
			4'd6:seg <= 8'h82;
			4'd7:seg <= 8'hf8;
			4'd8:seg <= 8'h80;
			4'd9:seg <= 8'h90;
			default:seg <= 8'hc0;
		endcase
	end

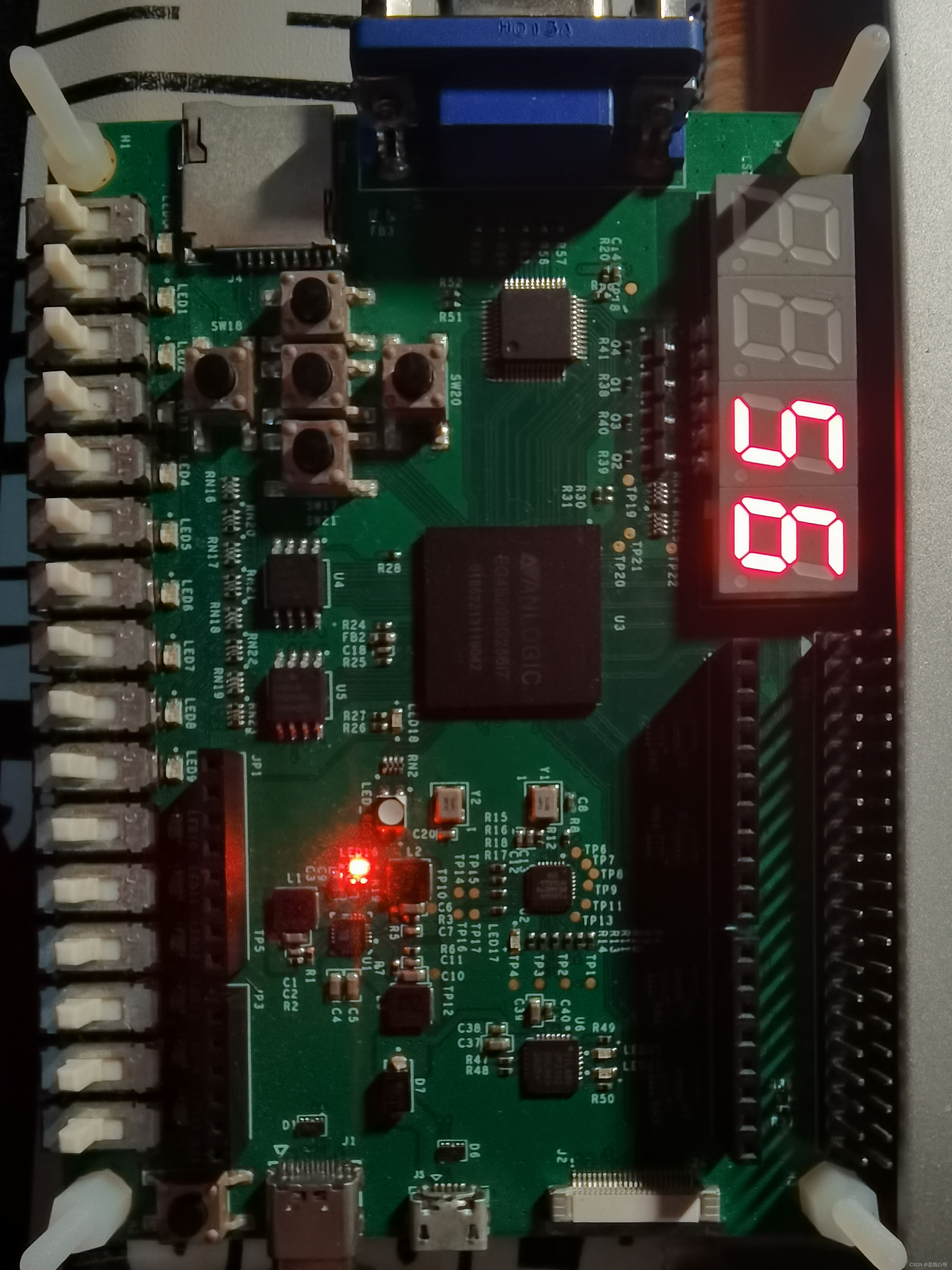

四．运行结果展示

　　成功实现1-60的计数功能，计数器模为60。
