UVM实战CH2:03 验证平台加入factory机制

验证平台加入factory机制

factory机制

• 上节代码

initial begin
   my_driver drv;
   drv = new("drv", null);
   drv.main_phase(null);
   $finish();
end

tb中my_driver的实例化及drv.main_phase的显式调用与uvm并没有关系

• factory机制：自动创建一个类的实例并调用其中的函数(function)和任务(task)

代码分析

• my_driver

`ifndef MY_DRIVER__SV
`define MY_DRIVER__SV
class my_driver extends uvm_driver;

   `uvm_component_utils(my_driver)
   //factory机制的实现被集成在了一个宏中：uvm_component_utils
   //在定义一个新的类时使用这个宏，就可以把这个类注册到了UVM内部的一张表中

   function new(string name = "my_driver", uvm_component parent = null);
      super.new(name, parent);
      `uvm_info("my_driver", "new is called", UVM_LOW);
   endfunction
   extern virtual task main_phase(uvm_phase phase);
endclass

task my_driver::main_phase(uvm_phase phase);
   `uvm_info("my_driver", "main_phase is called", UVM_LOW);
   top_tb.rxd <= 8'b0;
   top_tb.rx_dv <= 1'b0;
   while(!top_tb.rst_n)
      @(posedge top_tb.clk);
   for(int i = 0; i < 256; i++)begin
      @(posedge top_tb.clk);
      top_tb.rxd <= $urandom_range(0, 255);
      top_tb.rx_dv <= 1'b1;
      `uvm_info("my_driver", "data is drived", UVM_LOW);
   end
   @(posedge top_tb.clk);
   top_tb.rx_dv <= 1'b0;
endtask
`endif

• top_tb

`timescale 1ns/1ps
`include "uvm_macros.svh"

import uvm_pkg::*;
`include "my_driver.sv"

module top_tb;

reg clk;
reg rst_n;
reg[7:0] rxd;
reg rx_dv;
wire[7:0] txd;
wire tx_en;

dut my_dut(.clk(clk),
           .rst_n(rst_n),
           .rxd(rxd),
           .rx_dv(rx_dv),
           .txd(txd),
           .tx_en(tx_en));

initial begin
   clk = 0;
   forever begin
      #100 clk = ~clk;
   end
end

initial begin
   rst_n = 1'b0;
   #1000;
   rst_n = 1'b1;
end

initial begin
   run_test("my_driver");
   //一个run_test语句会创建一个my_driver的实例，并且会自动调用my_driver的main_phase
end

endmodule

• 一个run_test语句会创建一个my_driver的实例，并且会自动调用my_driver的main_phase
• 根据类名创建一个类的实例，这是uvm_component_utils宏所带来的效果
• 所有派生自uvm_component及其派生类的类都应该使用uvm_component_utils宏注册

仿真结果

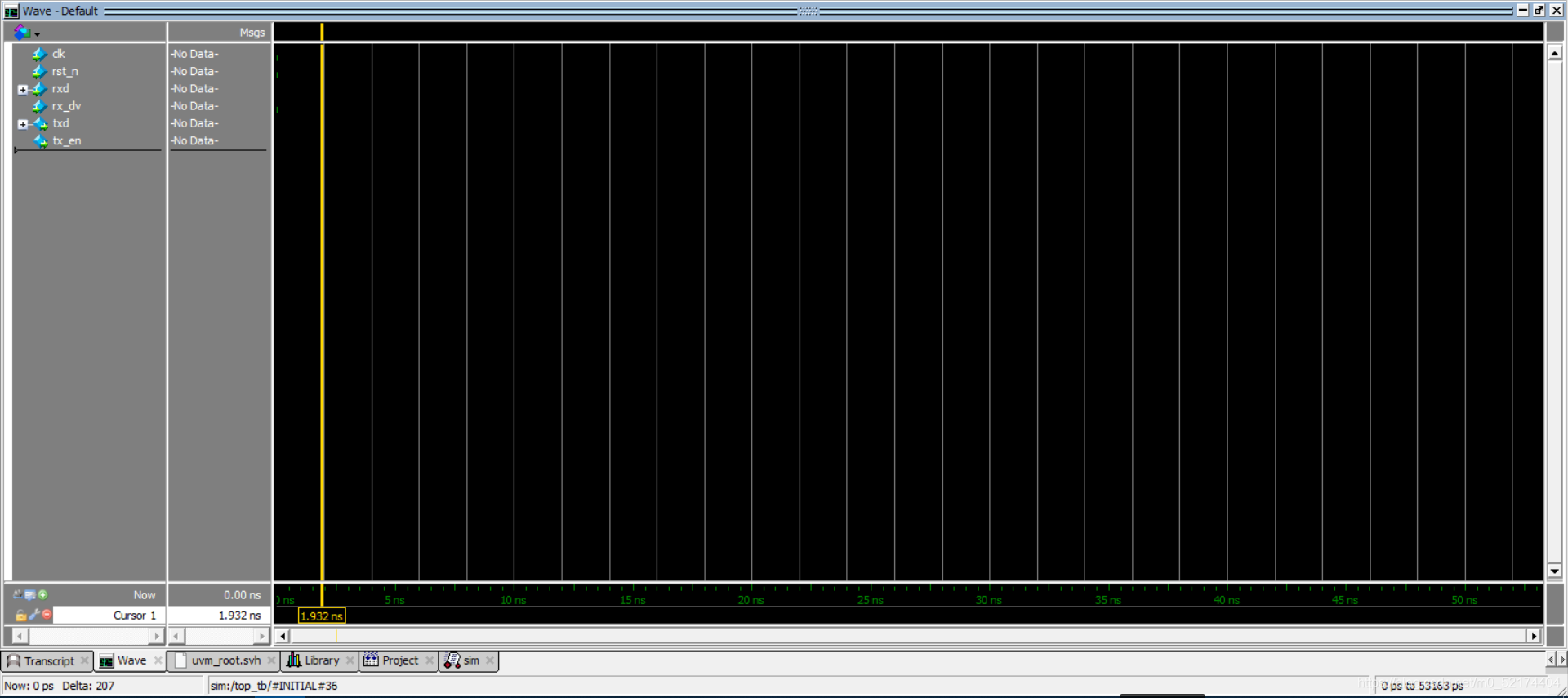

• 波形输出

  从波形文件看，dut没有信号输入输出

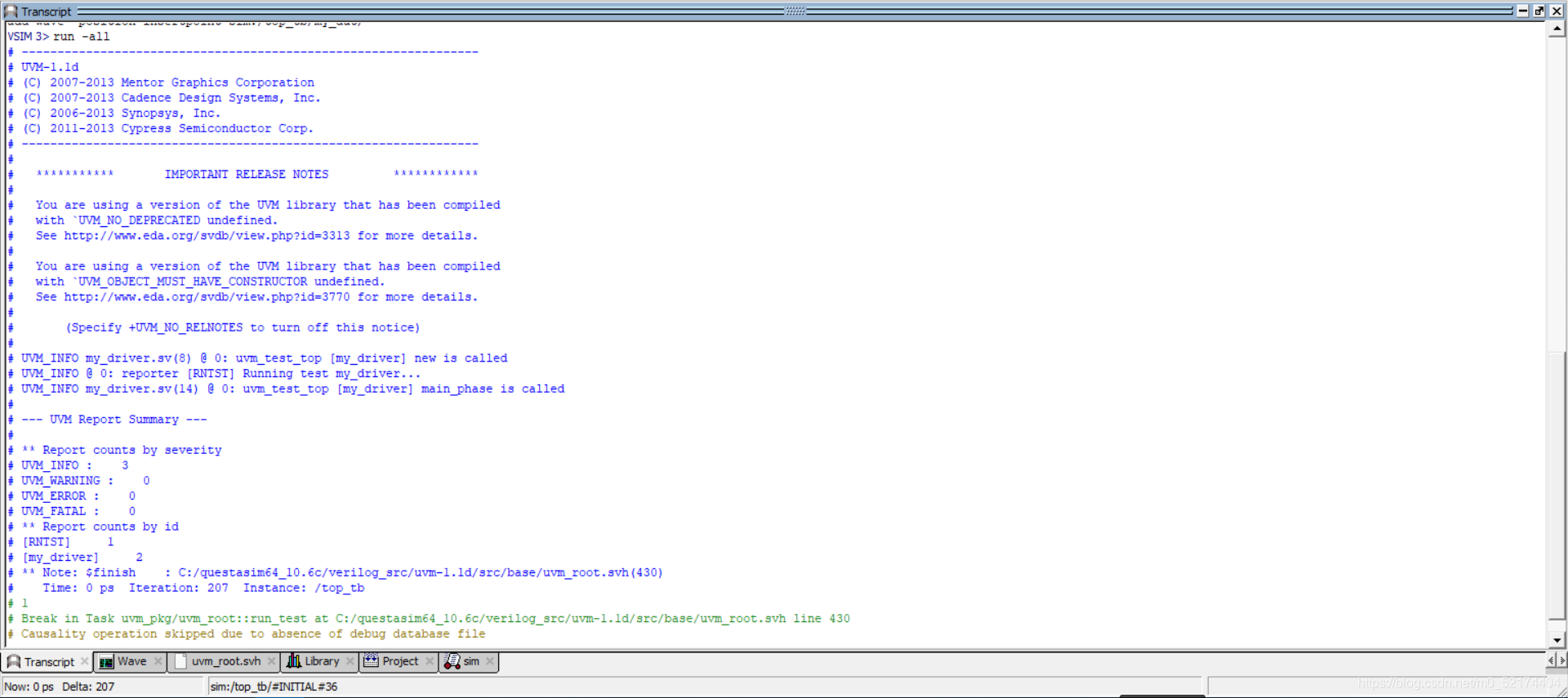

• 结果输出

  结果只输出到“main_phase is called”，根本没有输出“data is drived”，而按照预期，它应该输出256次
  • 分析
    tb中由显式创建my driver实例变为通过factory机制 run_test()创建，没有显式调用$finish函数结束，但程序执行到main_phase is called停止了。这里与UVM的objection机制有关

initial begin
   my_driver drv;
   drv = new("drv", null);
   drv.main_phase(null);
   $finish();
end

initial begin
   run_test("my_driver");
end
