静态路由的搭建

需求：

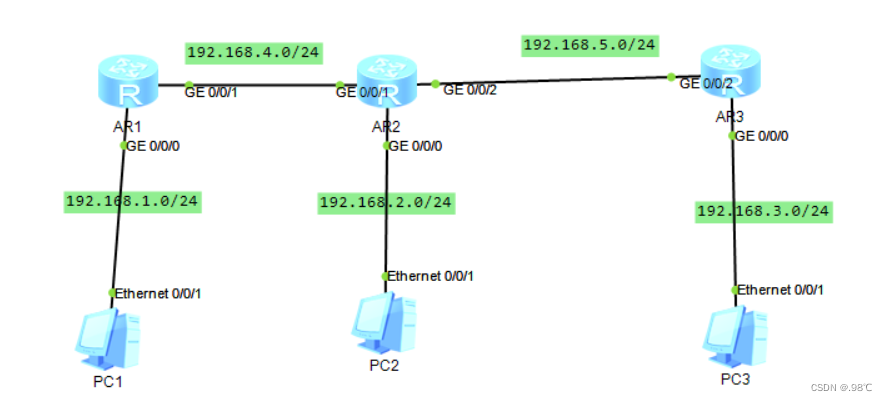

在三台路由器所分别直接连接下的三台计算机之间实现通信功能

分析：

1.ip地址的划分---5个不同的广播域下分别划分不同的IP地址。

2.在每个路由器中设置静态路由。

配置：

路由器1、2、3的端口ip

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.1.2 24
[r1-GigabitEthernet0/0/0]q
[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 192.168.4.4 24

[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 192.168.2.1 24
[r2-GigabitEthernet0/0/0]q
[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 192.168.4.5 24
[r2-GigabitEthernet0/0/1]q
[r2]int g0/0/2
[r2-GigabitEthernet0/0/2]ip add 192.168.5.5 24

[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 192.168.3.1 24
[r3-GigabitEthernet0/0/0]q
[r3]int g0/0/2
[r3-GigabitEthernet0/0/2]ip add 192.168.5.6 24

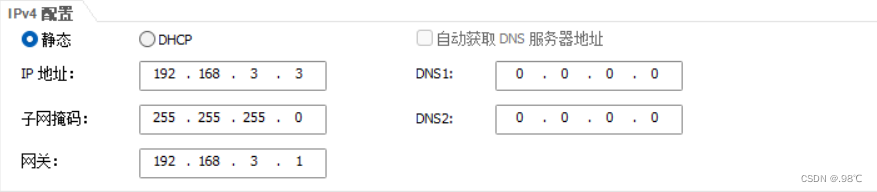

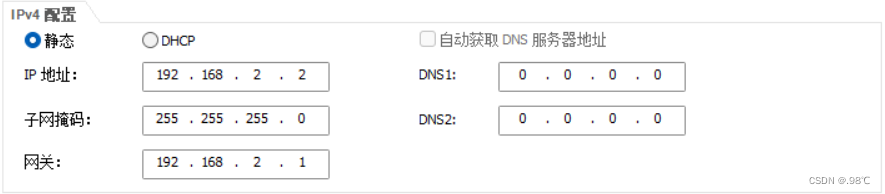

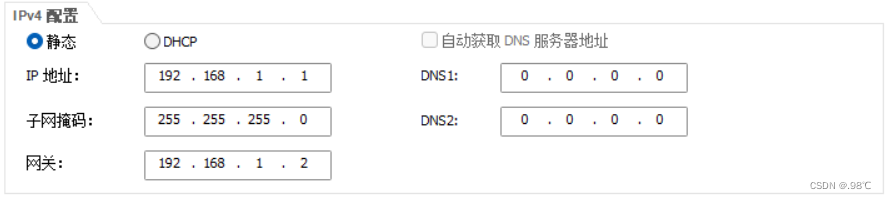

pc1、2、3的ip和网关

静态路由设置

[r1]ip route-static 192.168.2.0 24 192.168.4.5
[r1]ip route-static 192.168.5.0 24 192.168.4.5
[r1]ip route-static 192.168.3.0 24 192.168.4.5

[r2]ip route-static 192.168.1.0 24 192.168.4.4
[r2]ip route-static 192.168.3.0 24 192.168.5.6

[r3]ip route-static 192.168.2.0 24 192.168.5.5
[r3]ip route-static 192.168.4.0 24 192.168.5.5
[r3]ip route-static 192.168.1.0 24 192.168.5.5

验证：

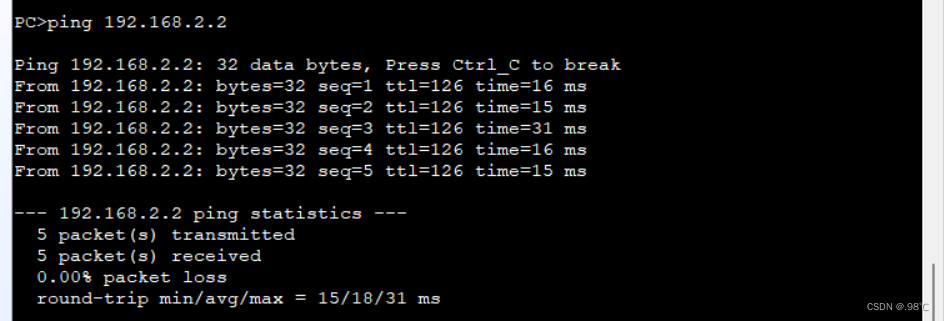

PC1与PC2

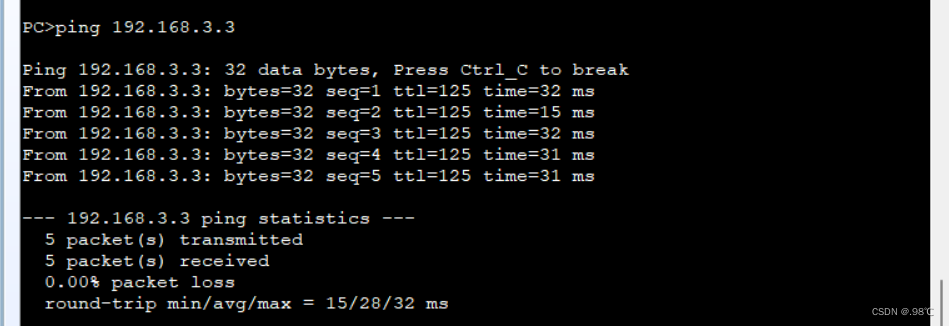

PC1与PC3

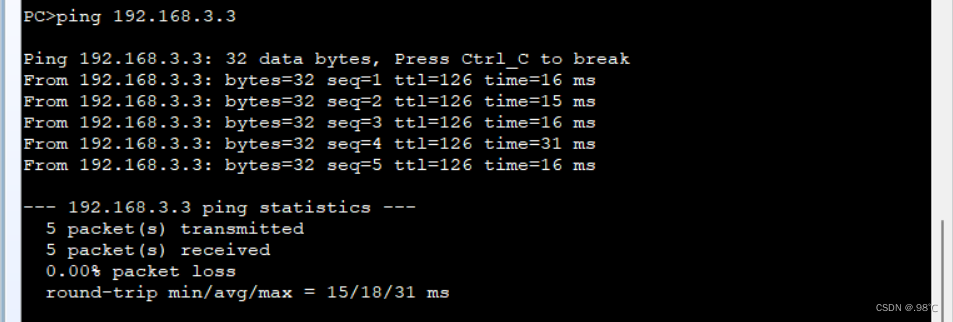

PC2与PC3
