⼀实验⽬的

1. 掌握组合逻辑电路的设计⽅法

2. 掌握Quartus II软件⽂本输⼊设计的流程

⼆实验内容

2.1 设计输⼊

1. 模块名称：Hadder

2. 输⼊输出：A，B，Sum，C

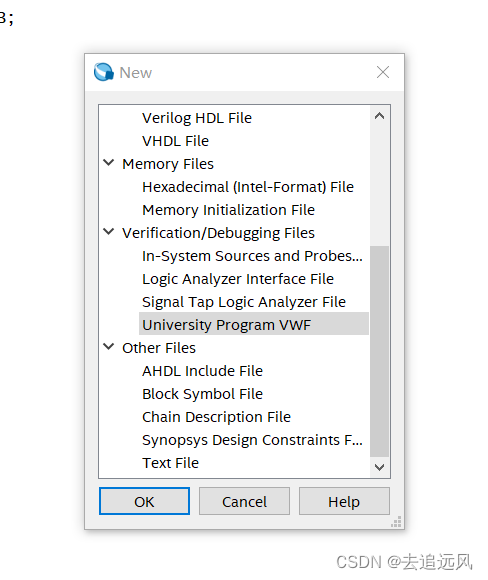

2.2 电路仿真1. 激励⽂件的输⼊为00~11

2. 功能仿真

三实验报告

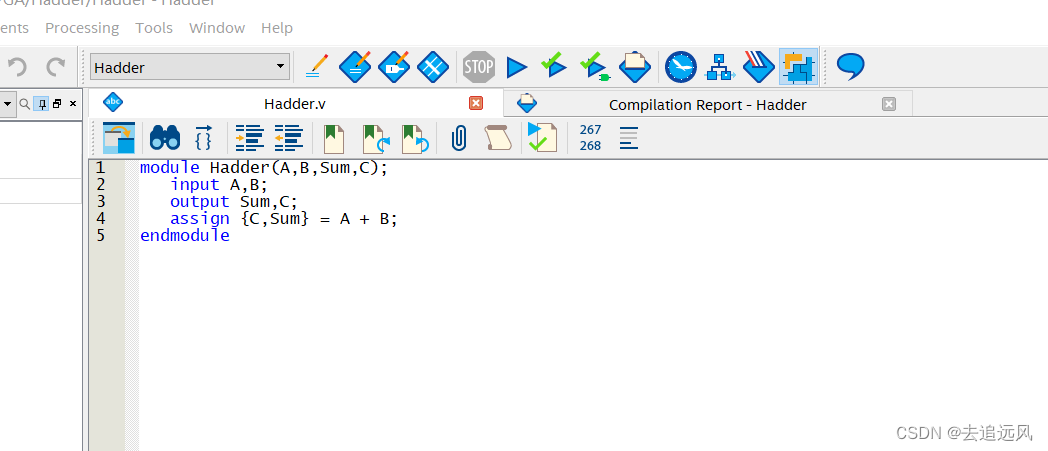

1. 设计代码

2. 仿真结果

3. 报告中附代码和仿真结果截图

实验注意事项：模块名称、实体名称、⽂件名称必须⼀致

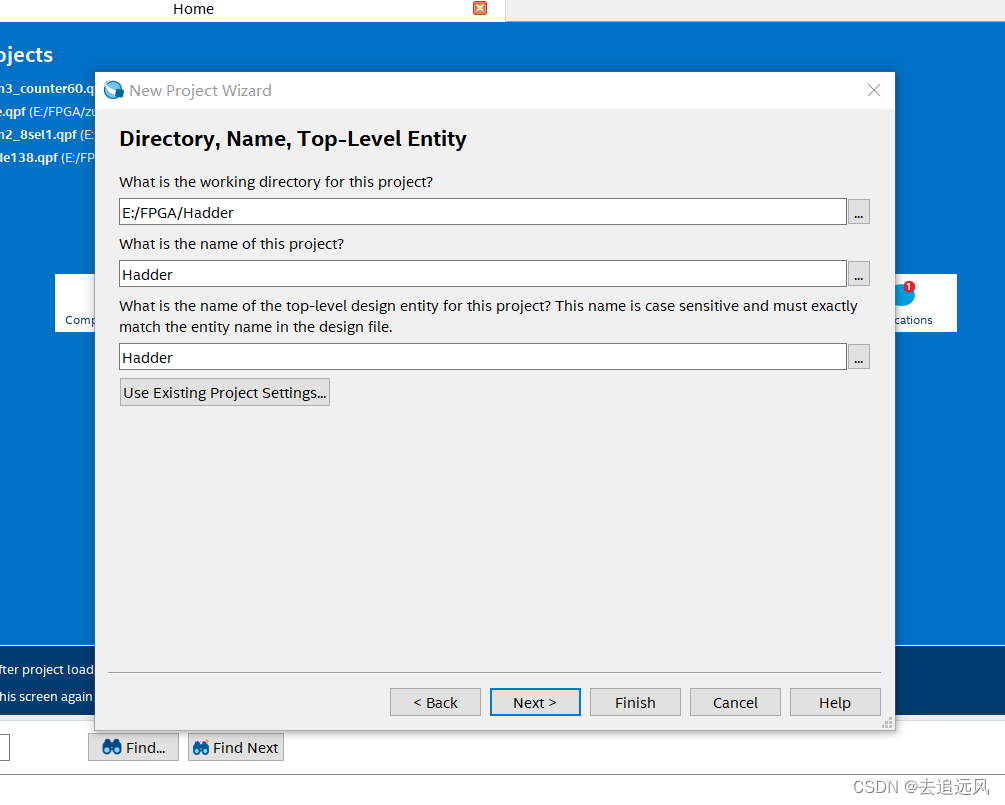

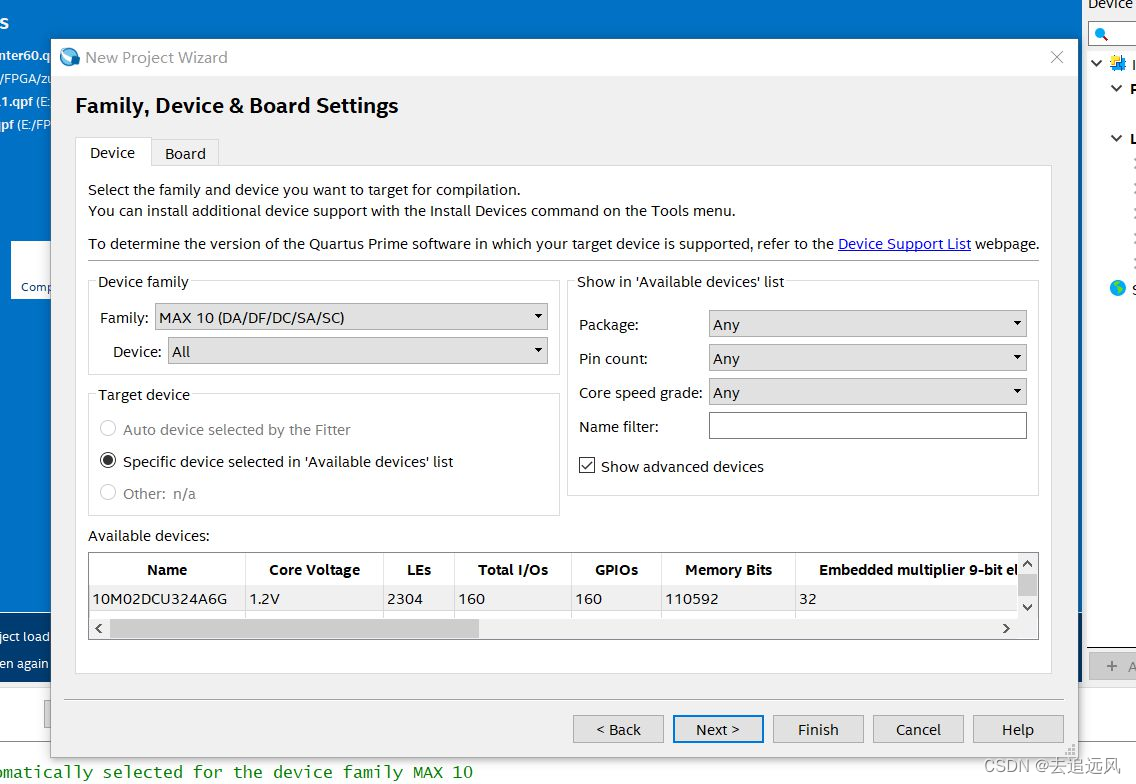

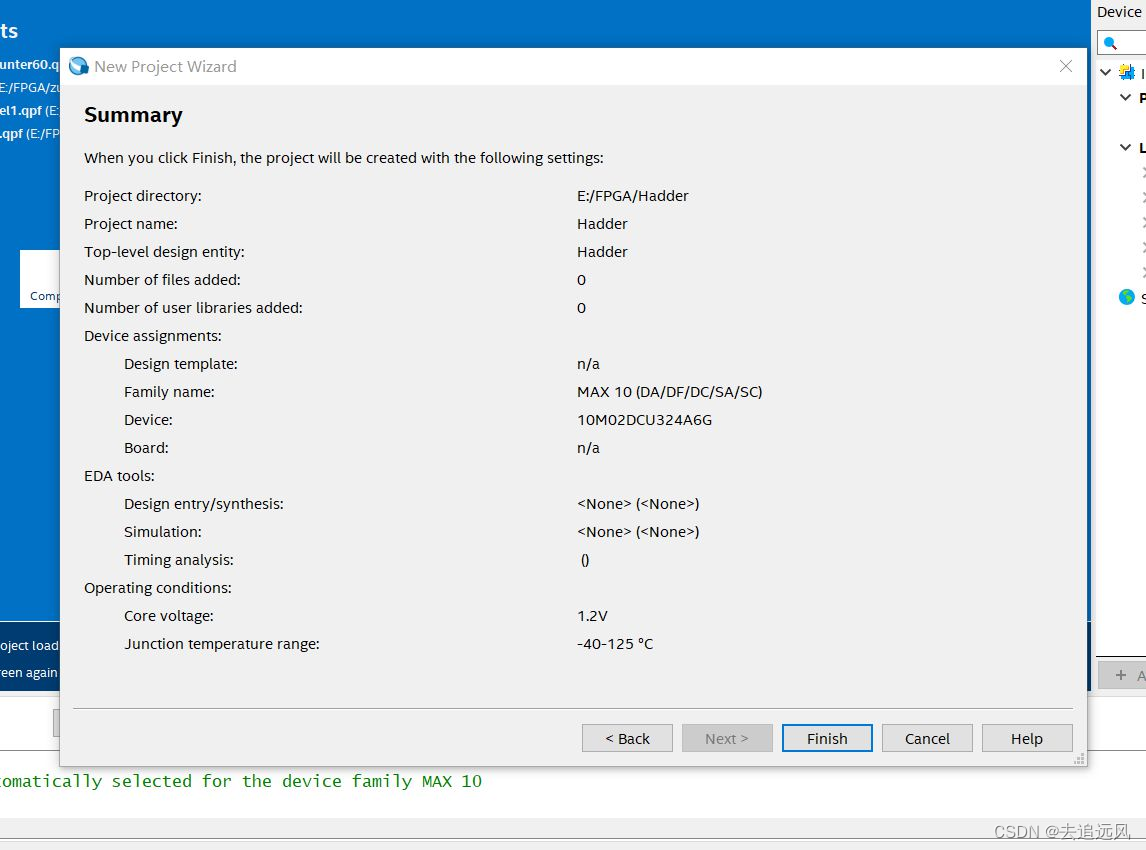

1.路径设置&器件选择

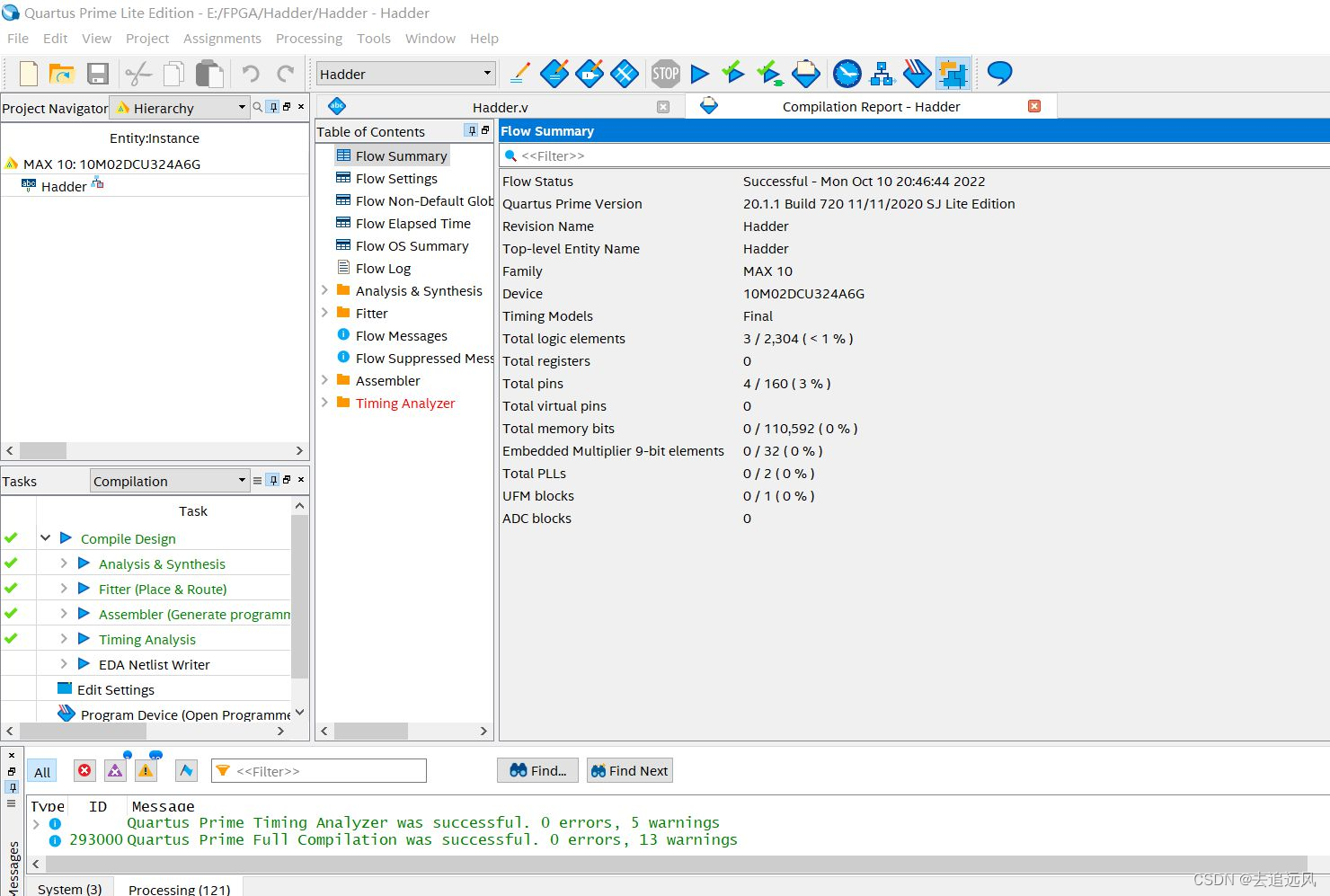

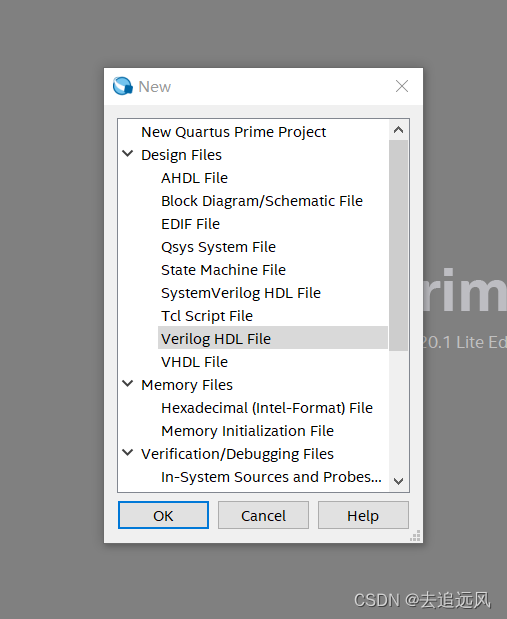

2.创建Verilog程序&编译
