【FPGA & Verilog】模60计数器（原理图输⼊设计）

⼀ 实验⽬的

1. 掌握时序逻辑电路的设计⽅法

2. 掌握Quartus II软件原理图输⼊设计的流程

⼆ 实验内容

2.1 设计输⼊

1. 将时钟CLK作为电路输⼊端，Q[7:0]端作为输出。

2. 其余引脚按照计数器电路功能要求连接。

2.2 电路仿真1. 激励⽂件的输⼊包含时钟 CLK

2. 激励⽂件的输出为 Q

3. 功能仿真

三 实验报告

1. 设计思路及电路原理、所选器件功能及真值表、状态转移图等

2. 仿真结果Q[7:0]采⽤⼗进制⽆符号数⽅式显示。若输出采⽤BCD码，可以将Q[7:0]分为两个4bit⼗进制⽆符号数分组显示

3. 报告中附上电路原理图和仿真结果两个截图

设计思路：

1.选择的芯片是74LS160 同步10进制计数器  X 2   （高位，低位）

2.其中高位是采用异步清零的模6计数器，低位是正常的模10计数器，组成模60计数器

3.低位计数时，产生进位信号Co,接至高位模6的EP,ET端，促使高位+1

4.两者时钟信号为同一CLK

5.高位的输出Qd,Qc,Qb,Qa的四位二进制，仿真时选择无符号的十进制表示，即高位（0~5）

   低位的输出Qd,Qc,Qb,Qa的四位二进制，仿真时选择无符号的十进制表示，即低位（0~9）

步骤：

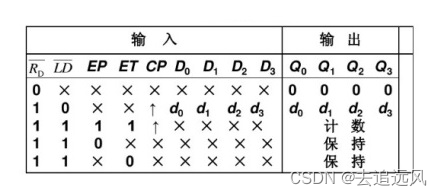

1.  74ls160逻辑功能表

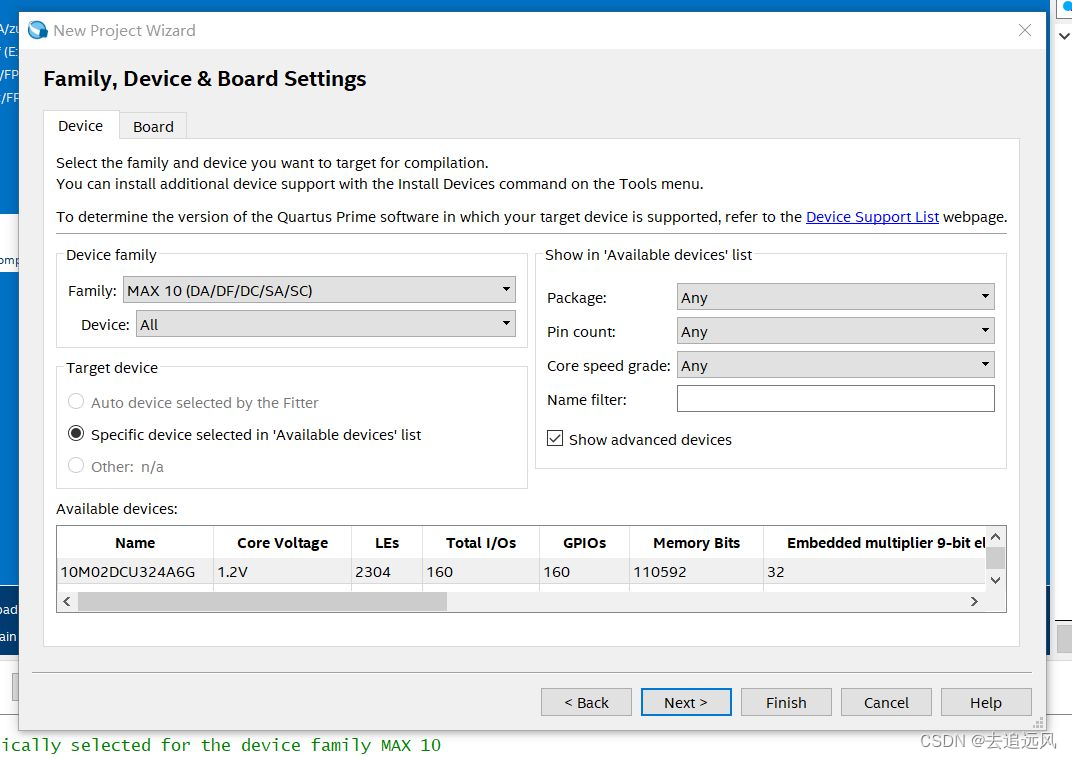

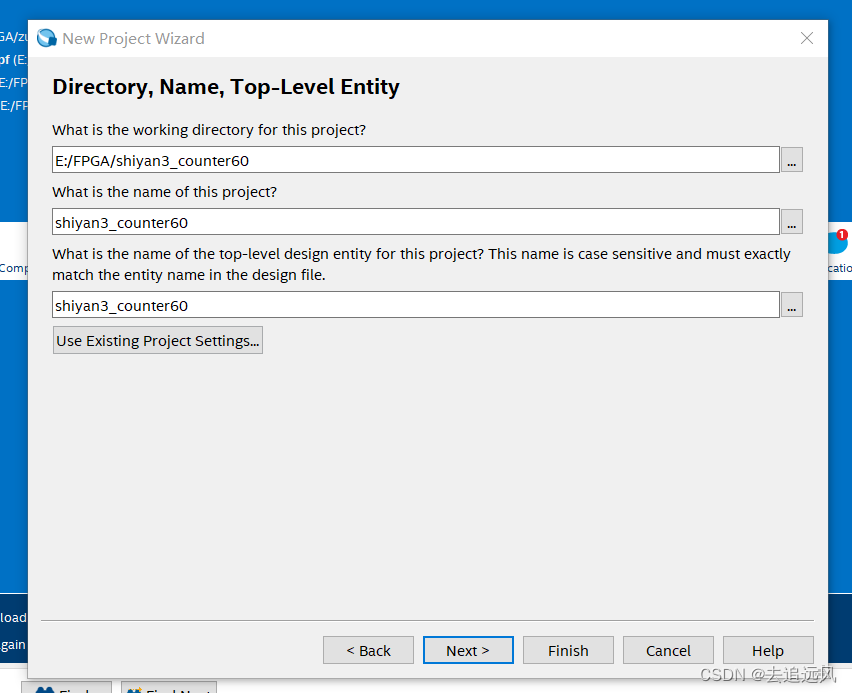

2.路径设置&器件选择

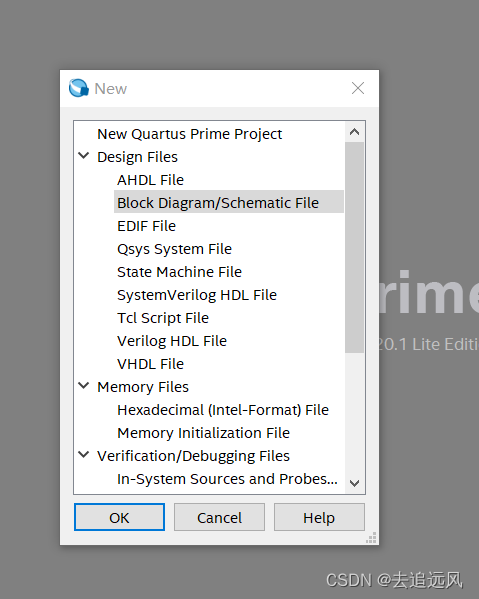

3.创建BDF文件&设计原理图

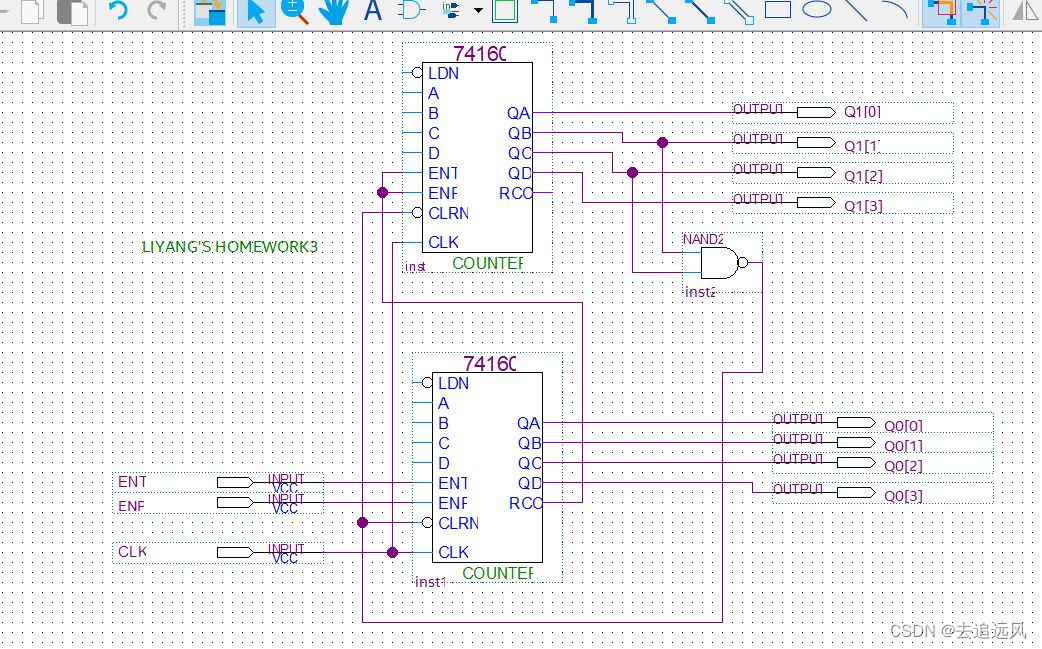

模6计数器设计：

 采用了异步清零，将QB和QC接入二输入与非门，输出接至CLRN，当QB和QC都为1时，可使 CLRN 拉低，即，高位计数到6时，立即产生清零信号，使整个计数器归 0，不需要等待时钟CLK的到来

模10和模6级联设计：

低位模10的EP,ET要保持为11，计数状态，而高位模6的EP，ET要由低位模10的进位RCC作为输入

模60的输入：

时钟CLK，ENT,ETP

模60计数器的输出：

高位：模6的Qd,Qc,Qb,Qa

低位：模10的Qd,Qc,Qb,Qa

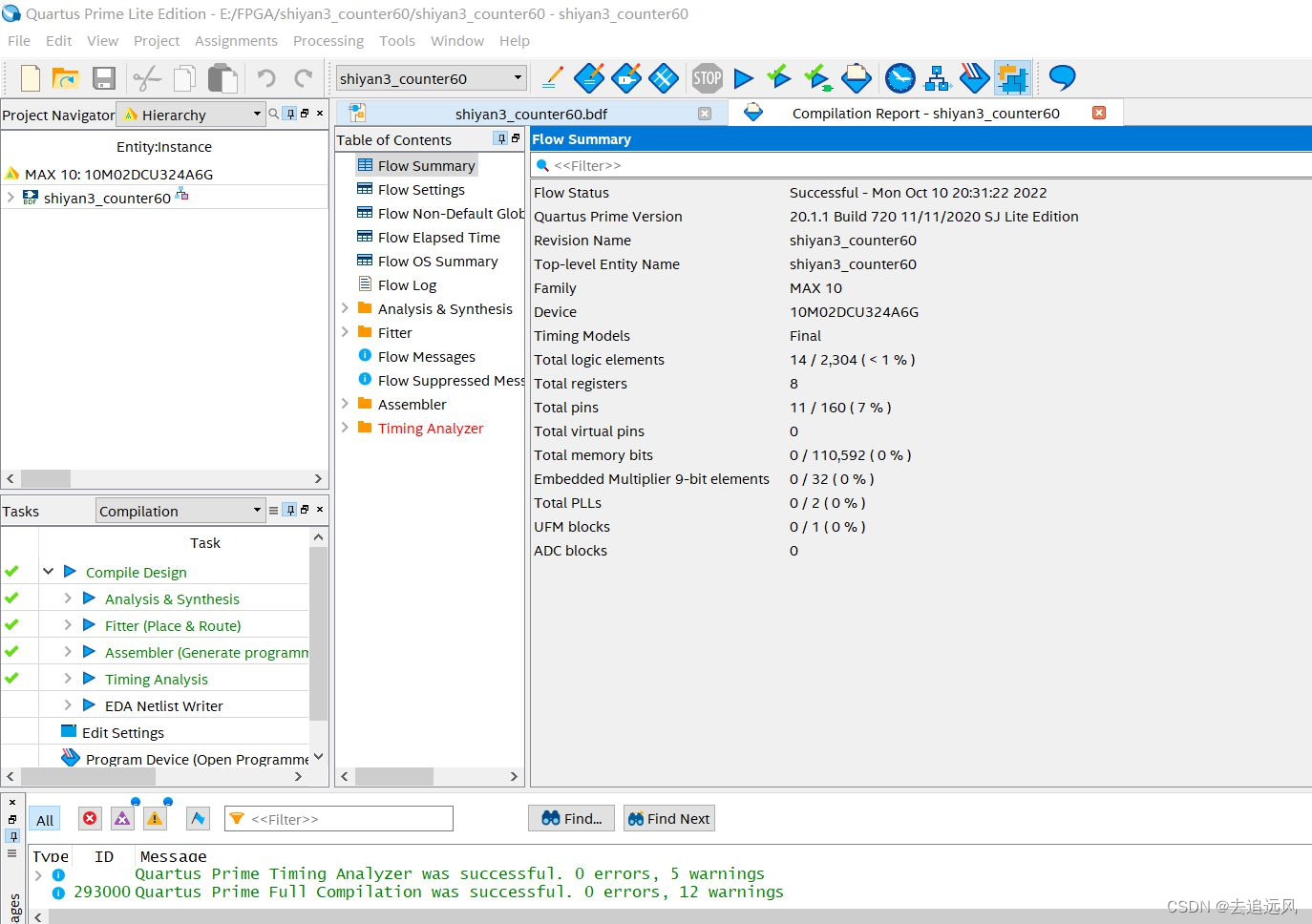

4.编译结果

5.创建VWF文件进行仿真

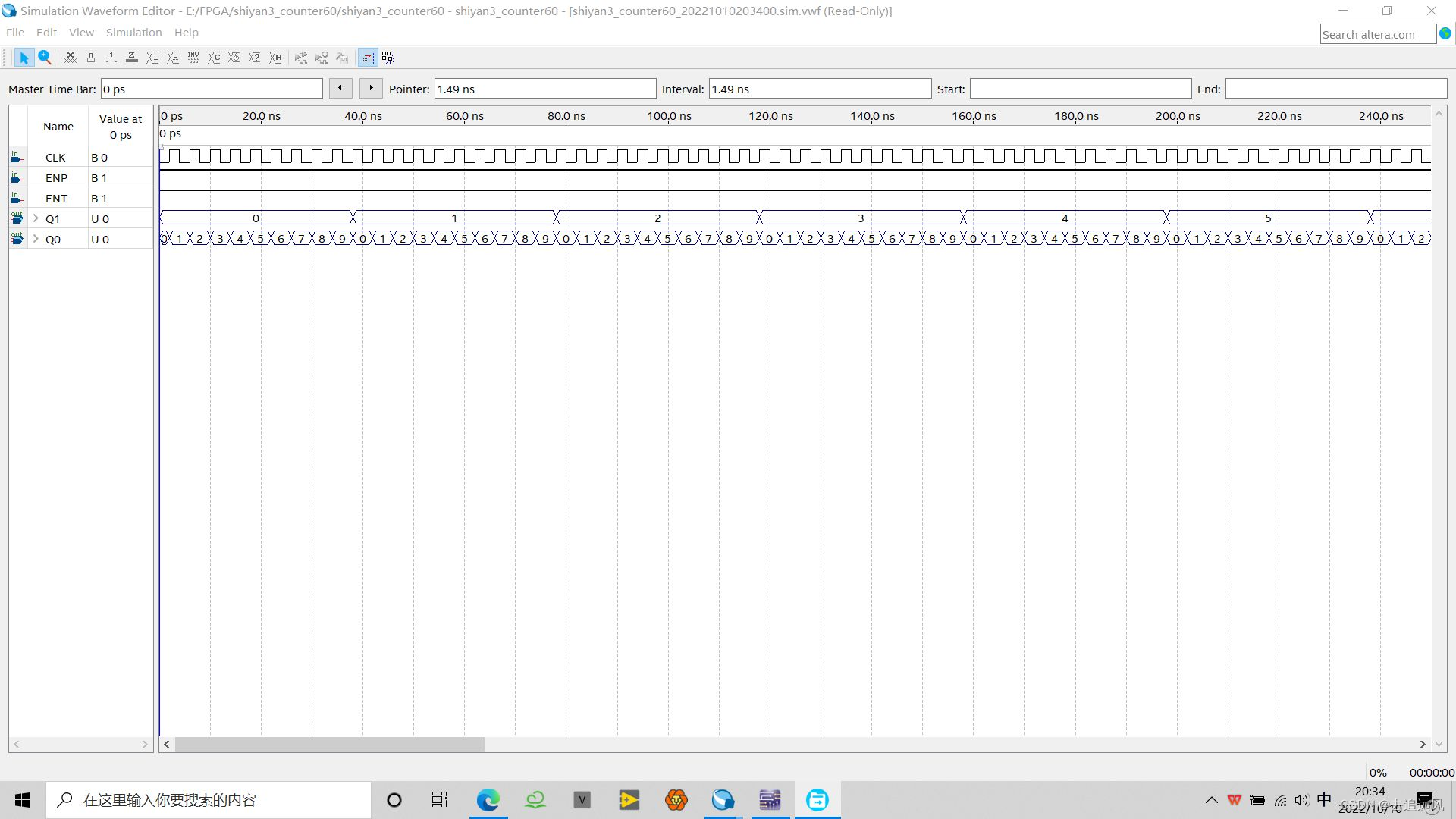

波形分析：输出采⽤了BCD码，Q[7:0]分为两个4bit⼗进制⽆符号数分组显示

                 其中Q1为高位，数值范围0~5

                 其中Q0为低位，数值范围0~9

                 综合来看，计数范围为0~59
