RIP（7/19，84min）

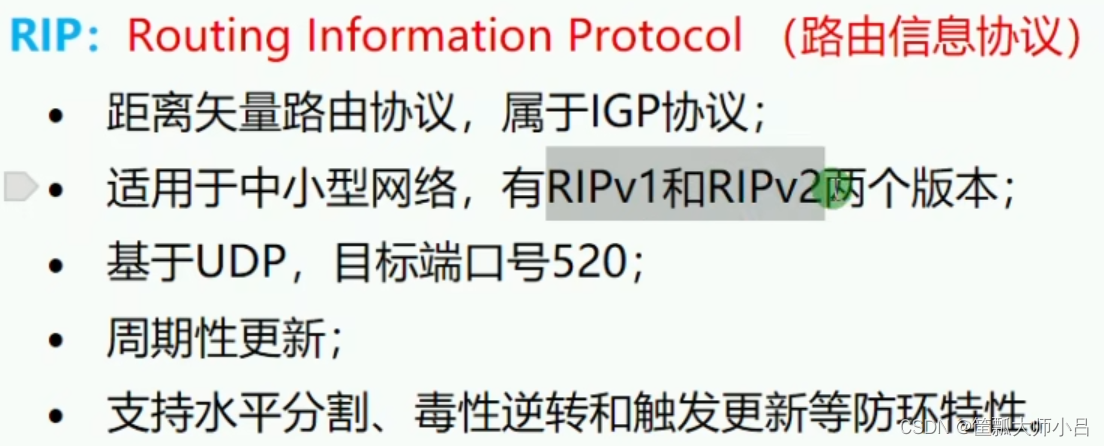

路由信息协议RIP（Routing information protocol），基于距离矢量

配置简单；易于维护；适合小型网络

源目端口都是UDP 520

周期性更新（大概30s）

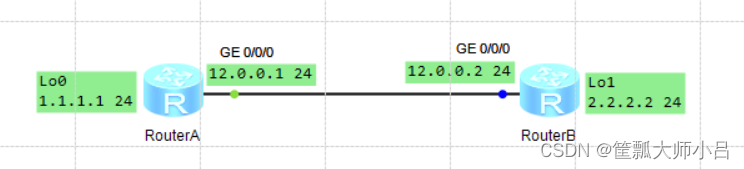

[RouterA]rip 1
[RouterA-rip-1]ver 2
[RouterA-rip-1]net 12.0.0.0
//接口地址匹配主类则加入rip进程，如12.0.0.1（gi0/0/0）加入rip进程
[RouterA-rip-1]net 1.0.0.0

[RouterB]rip 1
[RouterB-rip-1]ver 2
[RouterB-rip-1]net 12.0.0.0
[RouterB-rip-1]net 2.0.0.0

此时2.2.2.2可以Ping通1.1.1.1

[RouterB]ping -a 2.2.2.2 1.1.1.1

RIP工作原理

路由器运行RIP后，首先发送路由更新请求，收到请求的路由器会发送自己的RIP路由进行响应。

网络稳定后，路由器会周期性（30s）蠢发送路由更新信息。（直连路由优先于RIP，故路由表中优先出现直连路由）

[RouterB]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 11       Routes : 11

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.1.1.0/24  RIP     100  1           D   12.0.0.1        GigabitEthernet
0/0/0
        2.2.2.0/24  Direct  0    0           D   2.2.2.2         LoopBack1
        2.2.2.2/32  Direct  0    0           D   127.0.0.1       LoopBack1
      2.2.2.255/32  Direct  0    0           D   127.0.0.1       LoopBack1
       12.0.0.0/24  Direct  0    0           D   12.0.0.2        GigabitEthernet
0/0/0
       12.0.0.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
     12.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

RIP传递路由信息为A→B→C，每次传递都需要30s

RIP度量

RIP使用跳数作为度量值来衡量到达目的网络的距离；

缺省情况下，直连网络的路由跳数为0，当路由器发送路由更新时，会将度量值加1；（发送时即+1，而非对方收到后对方+1）

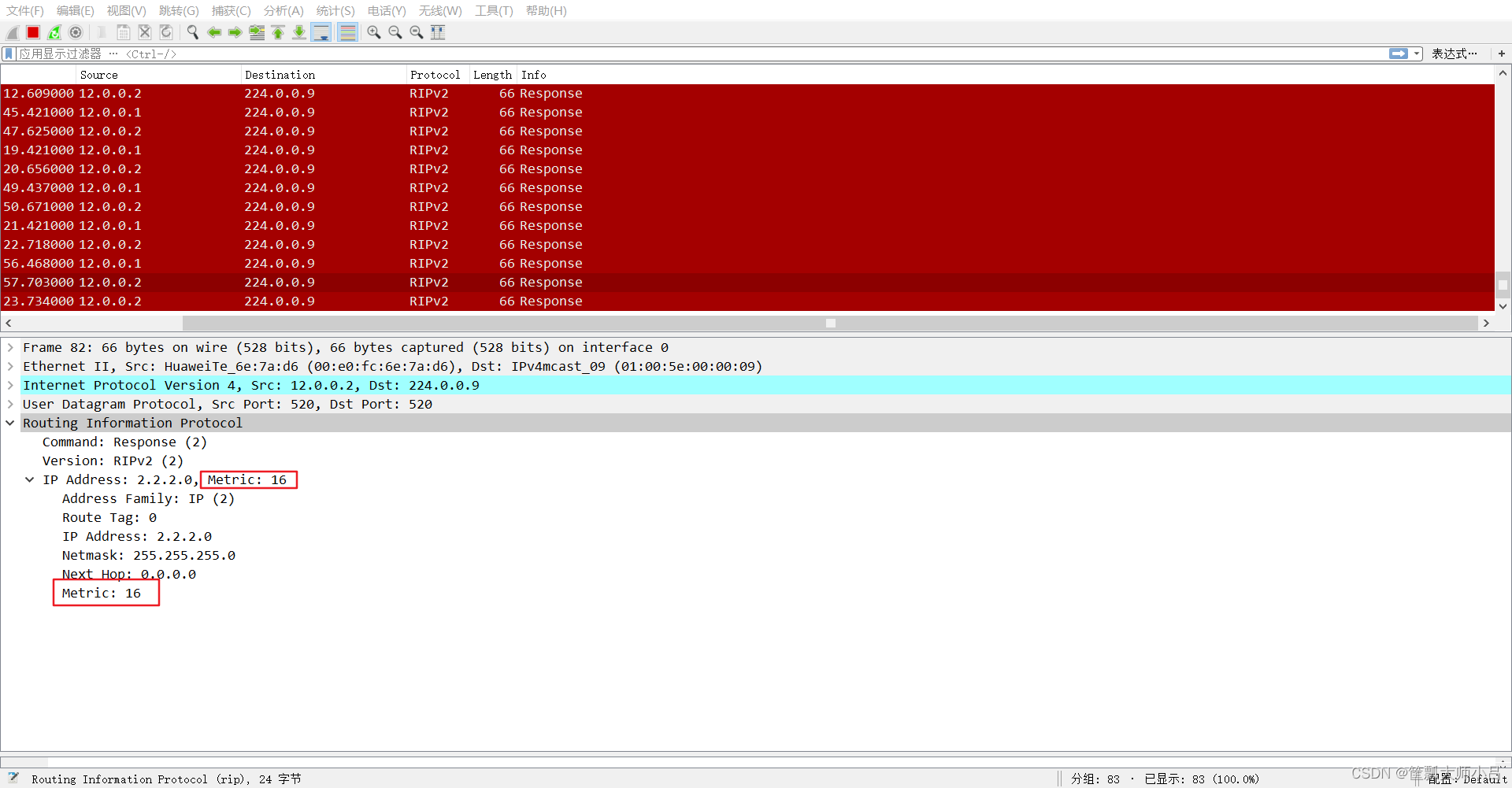

RIP规定超过15跳为网络不可达。（15跳为最大，16跳即不可达，当删除一条RIP路由时，传递信息会显示该路由跳数为16，且超过16时则不在路由表中显示，如下）

[RouterB]rip 1
[RouterB-rip-1]undo net 2.0.0.0

RIP v1与RIP v2

RIPv1：

有类路由协议，不支持VLSM和CIDR；以广播形式发送报文；不支持认证

RIPv2：

无类路由协议，支持VLSM，支持路由聚合与CIDR；支持以广播或者组播（224.0.0.9）方式发送报文；支持明文认证与MD5密文认证。（明文认证抓包可见）

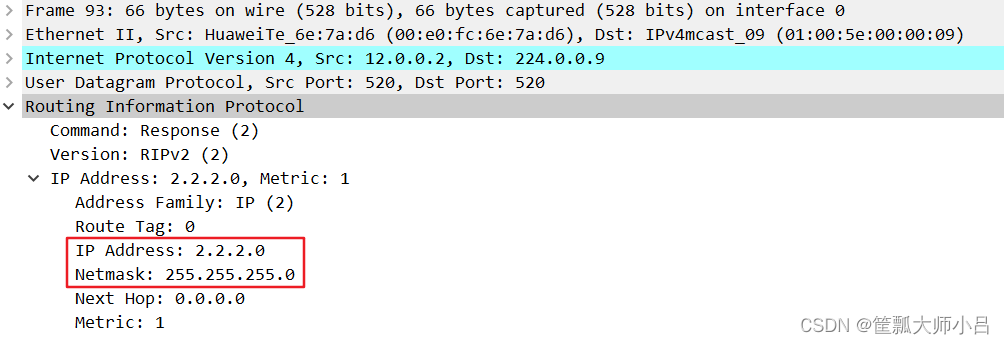

RIPv2版本下的路由信息：

改成V1试试？

[RouterB]rip
[RouterB-rip-1]ver 1

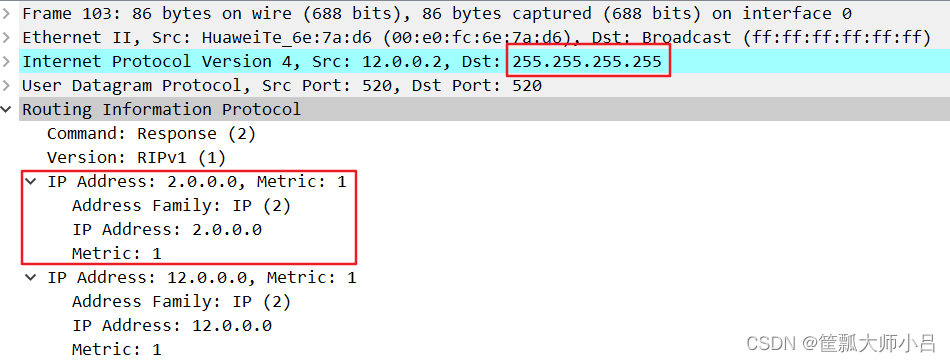

再抓包：目标地址为广播，且路由信息没有掩码。

RIP v1报文格式、RIP v2报文格式及RIP v2认证

略

RIP环路

如果RouterB删除路由2.0.0.0，且当前没有防环机制（进入两台路由器，接口视图下undo rip split-horizon，此命令默认开启，用于防环，当前关闭此机制用于演示）

[RouterA-rip-1]int gi0/0/0
[RouterA-GigabitEthernet0/0/0]undo rip split-horizon

[RouterB-rip-1]int gi0/0/0
[RouterB-GigabitEthernet0/0/0]undo rip split-horizon
[RouterB-rip-1]undo net 2.0.0.0

此时RouterB已经失去了2.0.0.0路由，应该发送metric为16的2.0.0.0给RA，但在这30s还未到达时（时间差），RouterA传递2.0.0.0（之前第一次从RouterB学习的路由）给RouterB，跳数为2，RouterB收到后确认metric 2优于metric 16，故重新收录2.0.0.0且再次传递给RouterA，如此往复，直到路由到达16跳，此时双方才会删除这条路由，路由回环结束。

正常情况下（即开启水平分割split-horizon时），RouterB的2.0.0.0路由跳数为0，传递给RouterA时为1，若RouterA再传递给B，跳数为2，RouterB会拒绝（因为自身存在更优，即跳数更小的路由）

正常情况下，若RouterB undo network 2.0.0.0，RouterB立即更新信息传递给RouterA，且因为水平分割，RouterA不会将原有的2.0.0.0传递回给RouterB，故双方会即刻删除2.0.0.0路由，不引发环路。

环路避免-水平分割

路由器从某个接口学到的路由，不会从该接口再回发给邻居路由器。（我已经告诉你的事情你就别再告诉我了）

环路避免-触发更新

触发更新是指当前路由信息发送变化时，立即向邻居设备发送触发更新报文

路由稳定时，更新周期默认为30s

环路避免-毒性反转/毒性逆转/路由中毒

毒性反转是路由器从某个接口学到路由后，将该路由的跳数设置为16，并从原接口发回给邻居路由器。（默认不生效）

若与水平分割同时使能，则毒性反转机制优先

[RouterB]int GigabitEthernet 0/0/0
[RouterB-GigabitEthernet0/0/0]rip poison-reverse

其他

若路由器存在2个接口Gi 0/1 172.16.0.1/24与Gi 0/2 172.16.1.1/24

但是宣告进程只能network 172.16.0.0，2个接口都会加入rip进程，我只需要172.16.1.1运行RIP，应该怎么办？

[RouterB]int gi
[RouterB]int GigabitEthernet 0/1
[RouterB-GigabitEthernet0/1]undo rip input
//禁止接收RIP数据包
[RouterB-GigabitEthernet0/1]undo rip output
//禁止接收RIP数据包


[RouterB]rip
[RouterB-rip-1]silent-interface GigabitEthernet 0/1
//配置被动/抑制接口，对于RIP数据包只收不发

[RouterB]int GigabitEthernet 0/0/0
[RouterB-GigabitEthernet0/0/0]rip metricin 5
//从该接口接收的路由Metric加5，默认为1

[RouterB-GigabitEthernet0/0/0]rip metricout 5
//从该接口发出的路由Metric直接变为5

抑制接口的优先级大于rip input/output

以上命令都用于控制RIP选路问题
