网络局域网组建及测试实验报告

一. 实验名称 局域网组建及测试实验

二. 环境（详细说明运行的操作系统，网络平台，机器的IP地址）

操作系统：Windows server 2012
网络平台：湘潭大学信息楼局域网
机器IP地址：172.22.10.58

三. 实验目的

1. 了解网络基本配置中包含的协议、服务和基本参数；
2. 掌握使用双绞线作为传输介质的网络连接方法，学会制作两种类型的接头。学会测线器的使用方法，以双绞线为传输介质链接多台计算机，要求掌握基本的计算机网络知识，TCP/IP协议常识；
3. 使用常用的网络命令，测试分析网络状态，要求掌握基本的网络命令使用要点。

四. 实验内容及步骤

实验仪器设备和材料清单：交换机，带 RJ-45接口网卡的微机、5类双绞线、水晶头、压线钳、测线器或万用表。

五. 环境（详细说明运行的操作系统，网络平台，机器的IP地址）

操作系统：Windows server 2012
网络平台：湘潭大学信息楼局域网
机器IP地址：172.22.10.58

六. 实验目的

4. 了解网络基本配置中包含的协议、服务和基本参数；
5. 掌握使用双绞线作为传输介质的网络连接方法，学会制作两种类型的接头。学会测线器的使用方法，以双绞线为传输介质链接多台计算机，要求掌握基本的计算机网络知识，TCP/IP协议常识；
6. 使用常用的网络命令，测试分析网络状态，要求掌握基本的网络命令使用要点。

七. 实验内容及步骤

实验仪器设备和材料清单：交换机，带 RJ-45接口网卡的微机、5类双绞线、水晶头、压线钳、测线器或万用表。
 

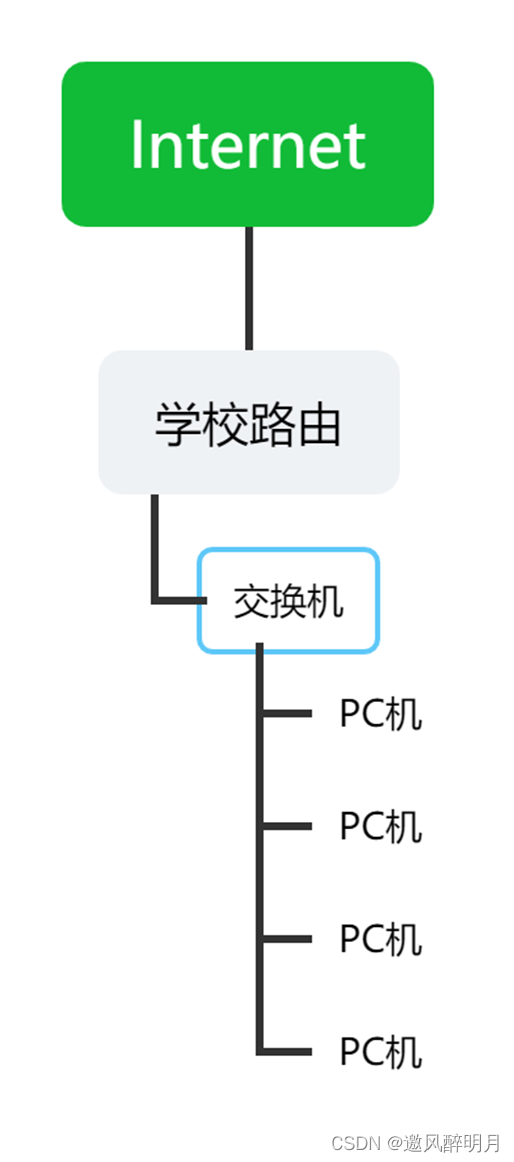

1、根据实际硬件及实现要求规划出网络框架，划出拓扑图;

2、配置好主机软、硬件环境
(1) 安装网卡。
(2) 安装操作系统。
(3) 安装网卡驱动程序。
(4) 在操作系统中安装TCP/IP协议。
(5) 配置TCP/IP协议，按拓扑图图给各主机设置相应的IP地址及相关协议部分。
(6) 按拓扑图给各主机分配相应的主机名。
3、制作连接网线
(1) 确定各连接网线的长度。
(2) 用网线钳裁剪合适长度的网线，将两端进行合适长度的剥线处理，剥线时，用网线放入剥线刀口中，压下钳子，用手拉住网线轻轻的转一圈，然后松开网线钳，把切断的网线保护塑料包皮退下来，露出4对网线芯线。
(3) 将绞在一起的网线分开来，用手弄直，按照白橙、橙、白绿、蓝、白蓝、绿、白棕和棕的顺序排好，用网线钳将线剪齐。
(4) 将剪好的网线紧密排列插入水晶头，插入后用点力气往里推，确保所有的芯线到达水晶头底部，不能弯曲。
(5) 确认芯线放好后，将插入网线的水晶头直接放入压线钳中，放好后用力压下网线钳手柄，使水晶头所有的插针都能插入到网线中。
(6) 按照同样的方法制作另一端水晶头。
(7) 使用网络测试仪测试制作好的网线的连同性。
4、配置其他网络设备
(1) 将测试过的网线连接到各个相应设备。
(2) 如需要在集线器之间进行级联，根据集线器类型以及连接端口选择相应传输电缆进行级联。
(3) 如果直接使用交换机连接，根据类型和端口选择传输电缆。
5、对照拓扑图，检查各个网络设备连接情况
(1) 检查主机的TCP/IP配置情况。
(2) 检查从网络一个结点到另一个结点的连通性。。
6、总结并完成实验报告。

八. 实验结果

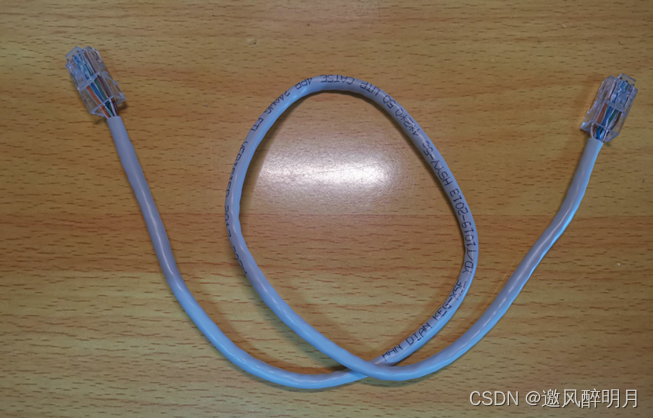

1.网线制作好如下图所示。

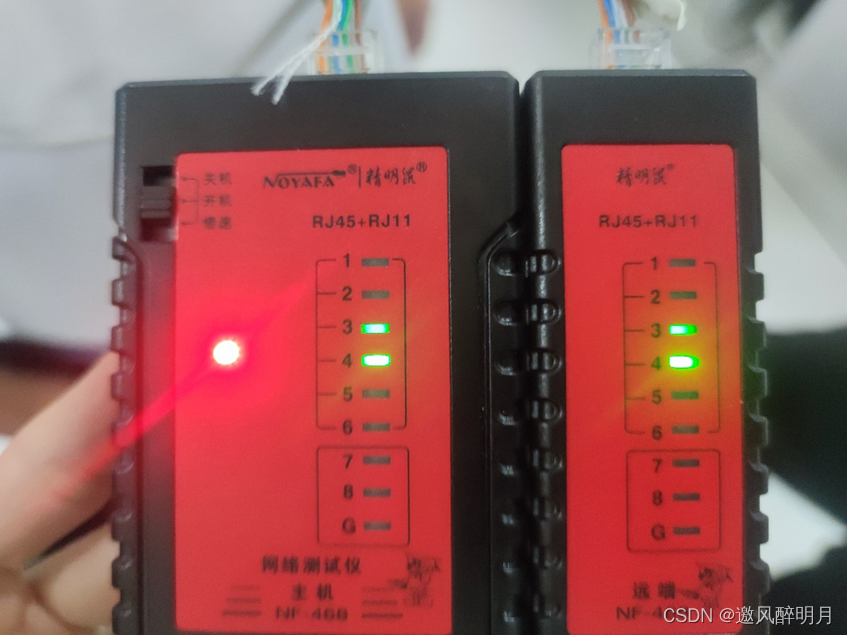

2.进行网线测试，灯光从上到下依次亮起。

3.检查网络设备链接情况

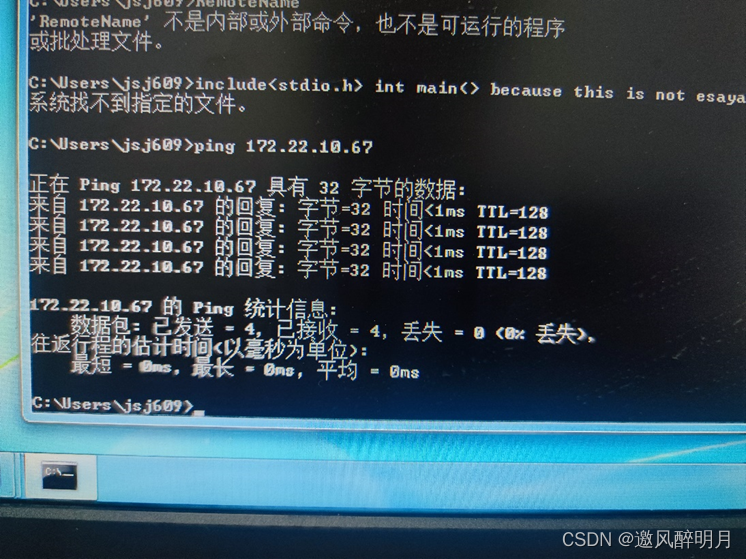

检测网线是否能正常使用。用刚制作的网线连接另外一台计算机，其ip地址为172.22.10.67。用ping命令检测和ip为172.22.10.67主机的连通性。如下图所示。

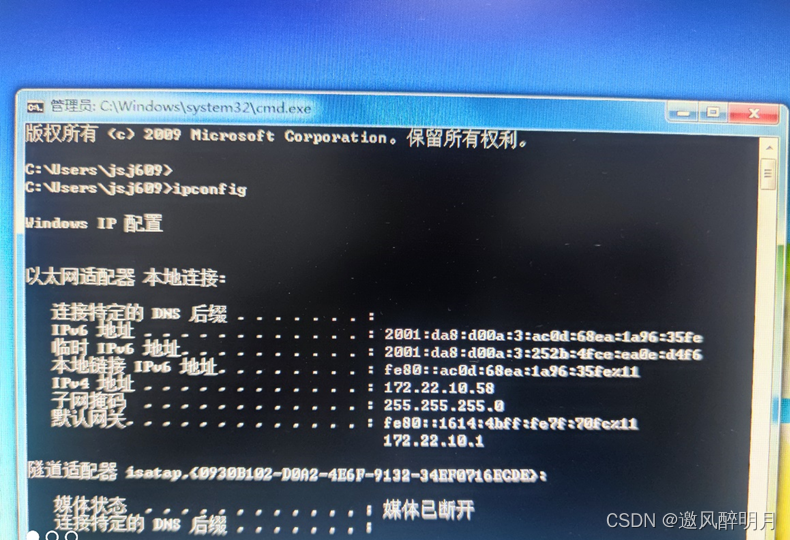

7. cmd中输入ipconfig


九. 实验中的问题及心得

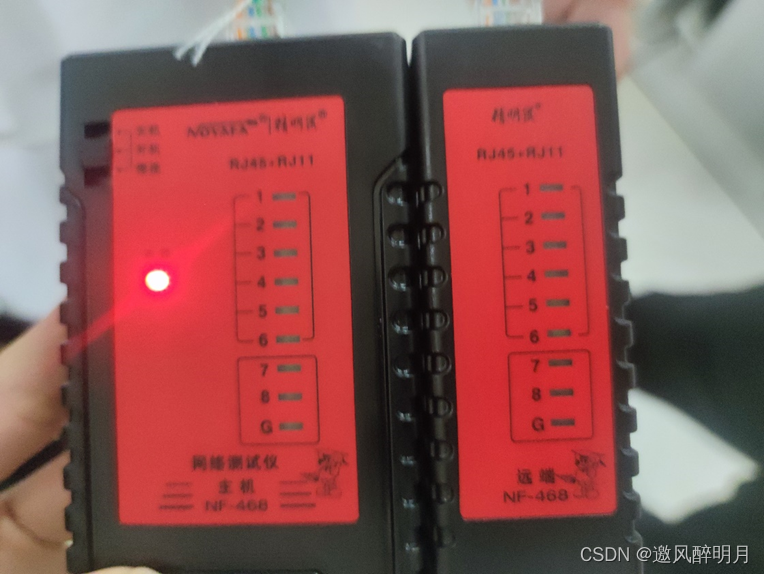

1.问题：网线检测时，灯没有全部亮。
解决方法：制作网线时，没有按照白橙、橙、白绿、蓝、白蓝、绿、白棕和棕的顺序排好，导致网线制作失败。换一个水晶头和网线，重新制作。
2.心得：这次实验，最大的收获体验是我学会了简单的网线制作和一些简单的命令行操作。网线制作，更多的是细心，心灵手巧能够更加有益于网线制作的成功。失败了倒也没关系，大不了重头再来。不能够心里慌慌张张的，总担心自己有没有做好。我们要以开放的心态去认真地完成事情，不要患得患失。

---
