每一步详细介绍—在HM中进行CU PU TU划分以及PU最佳预测模式选择

CU PU TU划分以及PU最佳预测模式选择

在HM对CU进行划分（CU模式判别）、PU模式选择（划分）、以及PU预测模式划分的过程总算有点理解，现对整个过程进行详细介绍。

HM进行块划分和模式选择主要的工作是：

一、分层递归所有CU划分模式。
二、对每一个CU遍历所有PU（划分）模式，选出最优划分模式，与此同时也完成了最优TU模式的选择。
三、对每一个PU遍历所有的预测模式（intra,inter等，对帧内帧间都遍历一遍比较选出最优模式，记录预测数据。选择最优预测模式。

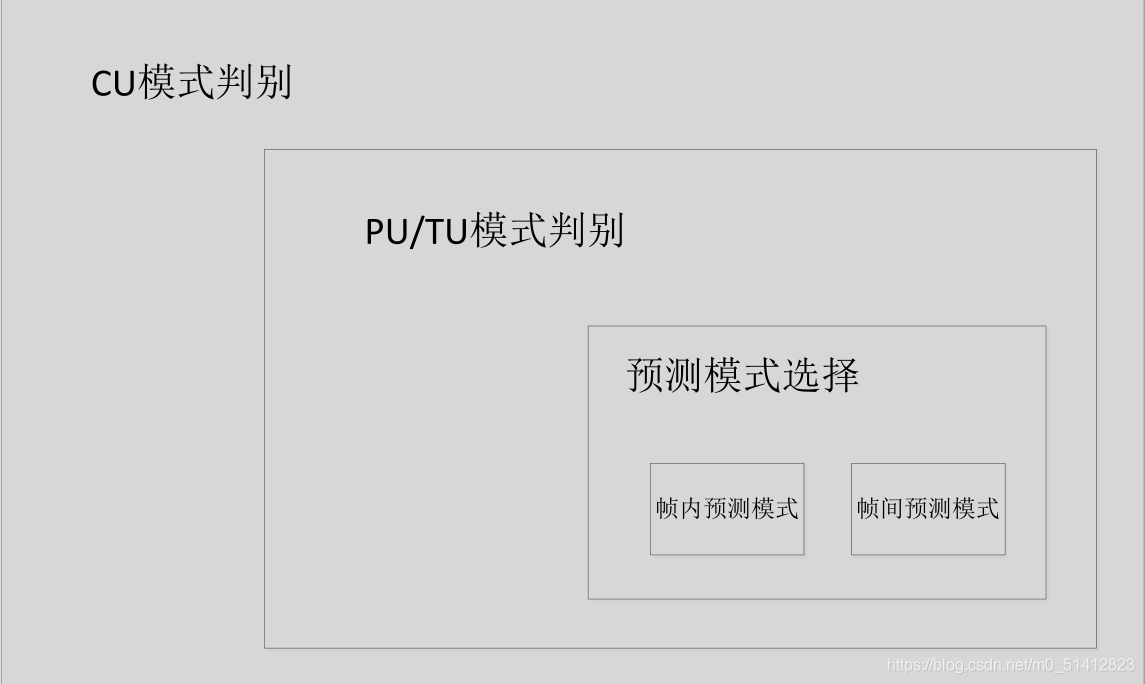

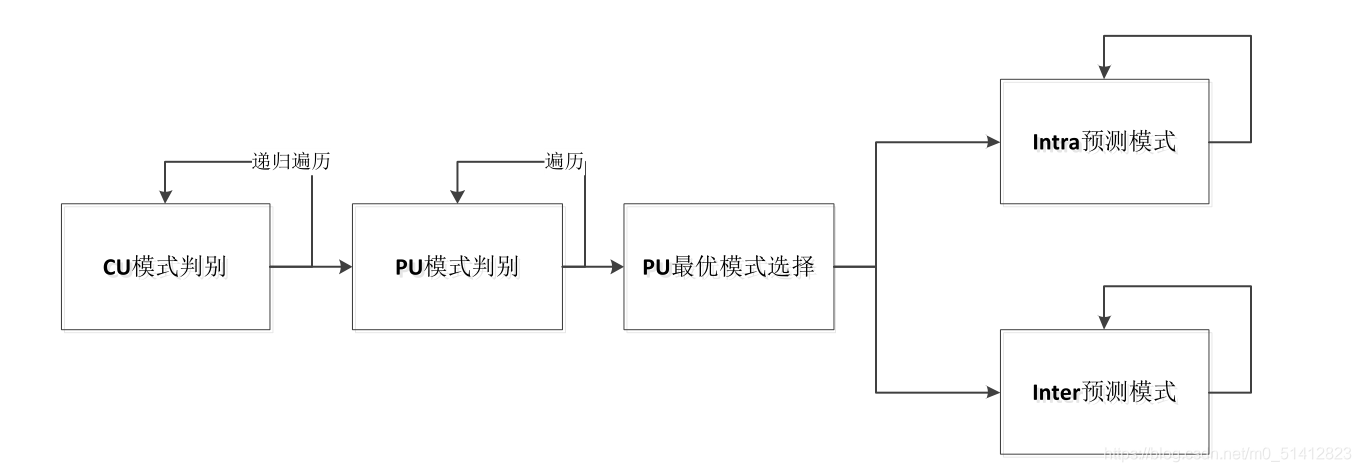

划分过程中并不是按一二三的顺序进行的，为并不是把CU划分好了再进行PU模式选择和预测模式选择，是后者在CU划分的过程中进行了。画了两个图便于理解如下图所示：

首先关于CU划分讲解：

①把CTU作为CU（LCU）,计算此CU （这个CU已完成了二跟三）的RDCost,此时出为64 * 64，深度为0，记录预测数据。包含分割数据split_flge。
②对64 * 64的CU进行四叉树划分，得到四个32 * 32的CU ,计算这四个小CU的RDCost，
