本文详细介绍了STM32 SPI接口中的NSS（ Slave Select）引脚管理，包括内部NSS和外部NSS的区别。内部NSS状态可以由寄存器或外部引脚控制，使得NSS引脚能够作为输入或输出。在主模式和从模式下，NSS管理都可以通过软件或硬件实现。当设置SPI_CR1寄存器的SSM位为1时，NSS引脚被释放以用作GPIO口。
- NSS：从设备使能信号，由主设备控制，低电平有效

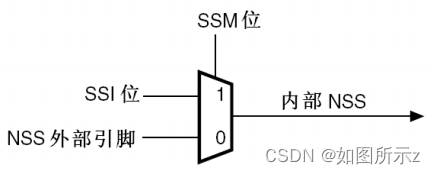

- 区分开内部NSS和NSS外部引脚的区别，内部NSS的电平状态决定了设备的主从模式，内部NSS状态可以由NSS外部引脚控制，也可以由控制寄存器的SSI位控制

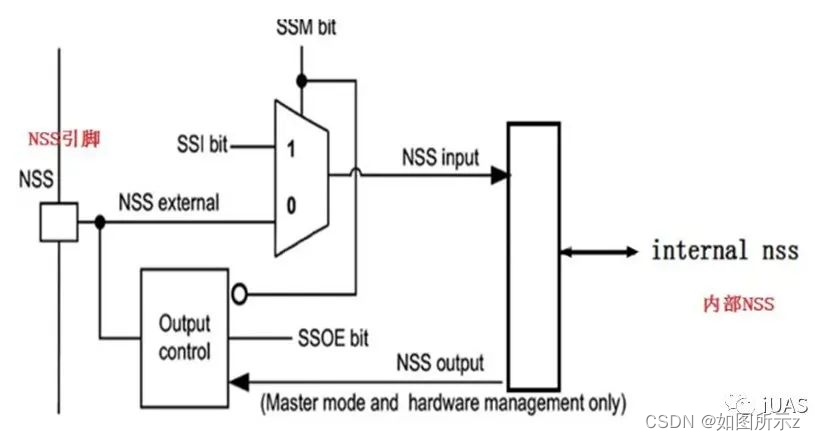

STM32上SPI接口的NSS结构图如图所示，除了外部的NSS引脚，还有内部NSS，且内部NSS状态可以由寄存器独立控制，也正因此，NSS引脚既可作输入也可作输出。
主模式和从模式下均可以由软件或硬件进行NSS管理；将SPI_CR1寄存器的SSM位置为1时，NSS引脚将被释放出来用作GPIO口；
