该程序实现了使用8255接口芯片控制16个LED灯的功能。当开关关闭时，LED灯自上而下依次循环点亮；开关打开时，保持当前点亮状态。程序通过读取C口状态判断开关状态，并使用ROL指令滚动BL寄存器来改变LED的点亮顺序。延迟函数确保了灯点亮的视觉效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

8255练习

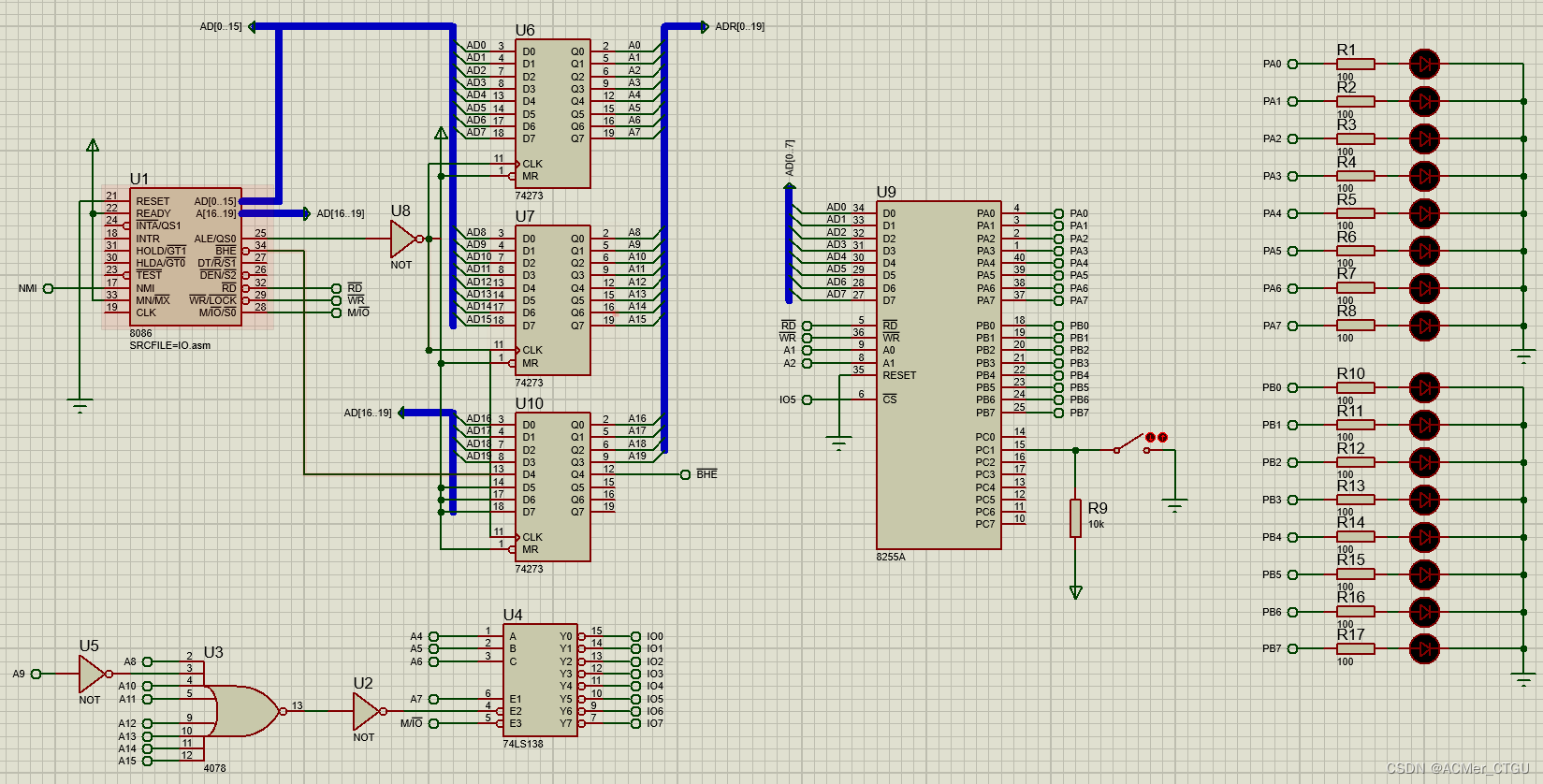

在这里插入图片描述
补充接口程序实现以下要求：
当开关合上，16个LED灯从上而下依次循环发光，每次只能点亮一个LED灯；
当开关打开，保持当前LED灯的点亮状态不变，下次开关合上时，从当前的LED灯开始点亮。

IOCON   EQU   02D6H
IOA     EQU   02D0H
IOB     EQU   02D2H
IOC     EQU   02D4H
CODE 	SEGMENT
        ASSUME CS:CODE
START:
	MOV AL,10001001B
	MOV BX,0001H
	MOV DX,IOCON
	OUT DX,AL
A1:
	MOV AL,BL
	MOV DX,IOA
	OUT DX,AL
	MOV AL,BH
	MOV DX,IOB
	OUT DX,AL
	MOV DX,IOC
	IN  AL,DX
	TEST AL,00000010B;检查C口状态
	JNZ A1
 	ROL BX,1
    CALL DELAY
	JMP A1

DELAY PROC
	MOV CX,0FFFFH
A2:
	NOP
	LOOP A2
	RET
DELAY ENDP

CODE  	ENDS
	END	START
