【IC设计】外设通信协议SPI、IIC、UART

分类

串口通信≠串行通信

• 串口通信是通过接口进行串行通讯，串口通信是一种具体的通信手段，串行通信是一种通信概念

• 串口通信，顾名思义也就是利用串行接口进行通信。串行接口指串口按位（bit）发送和接收字节。尽管比按字节（byte）传输的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。

• 串口通信中比较重要的参数包括波特率、数据位、停止位及校验位，通讯双方需要约定一致的数据格式才能正常收发数据。串行通讯可以进一步分为单工、半双工和全双工三种。在串口通信中，常用的协议包括RS-232、RS-422和RS-485。它们的主要区别在于其各自的电平范围不相同

一、并行通信、串行通信

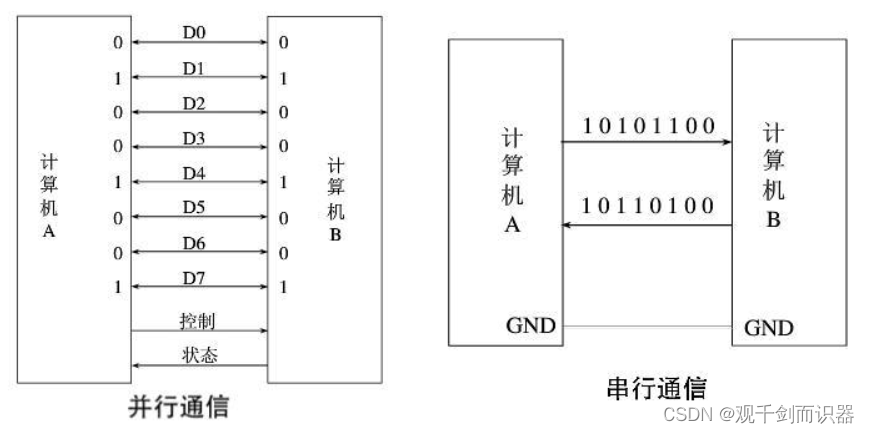

• 并行通信在同一时刻，通过多条传输线，可以同时传输多个bit位的信号。
• 串行通信同一时刻，只能传输一个bit位的信号。传输数据按顺序依次1bit位接1bit位进行传输，通常数据在一根数据线或一对差分线上传输。


比如，当传输1字节信息时，并行通讯有8根信号线实现同时传输，假如耗时为1T，而串行是在一根信号线上，把数据排成一行、一位一位传输，需要传8次
