UART是一种广泛应用的串行异步通信协议，通过两根通信线TXD和RXD进行数据传输。波特率设置在初始化UART时至关重要，文中示例展示了4800bps的配置方法。在单片机中，UART用于电脑控制LED，中断服务子函数处理接收到的数据并显示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

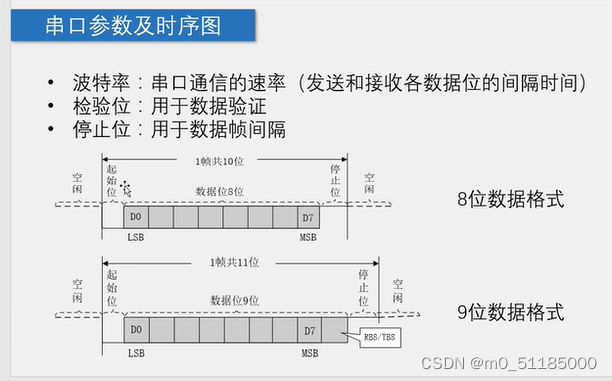

通用异步收发传输器（Universal Asynchronous Receiver/Transmitter，通常称作UART）是一种串行异步收发协议，应用十分广泛。UART工作原理是将数据的二进制位一位一位的进行传输。在UART通讯协议中信号线上的状态位高电平代表’1’低电平代表’0’。当然两个设备使用UART串口通讯时，必须先约定好传输速率和一些数据位。
在这里插入图片描述

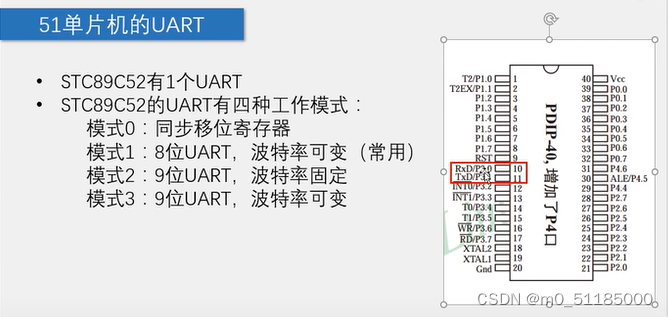

简单双向串口通信有两根通信线（发送端TXD接收端RXD）
TXD与RXD要交叉连接
当只需要单向数据传输时，可以直接一根通信线
一个TXD支持多个RXD（一发多收）
当电平标志不一致时，需要加电平转换芯片

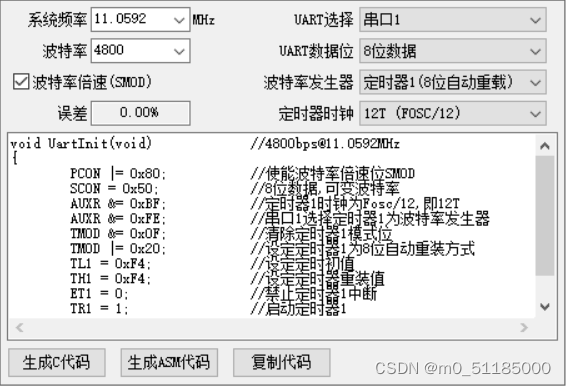

波特率设置：

void UartInit(void)		//4800bps@11.0592MHz   [UART_Init()]
{
	PCON |= 0x80;		//使能波特率倍速位SMOD
	SCON = 0x50;		//8位数据,可变波特率
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xF4;		//设定定时初值
	TH1 = 0xF4;		//设定定时器重装值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1
}

数据显示模式：

编码即ASCII码

电脑通过串口控制LED

#include <REGX52.H>
#include "Delay.h"
#include "UART.h"

unsigned char Sec;

//同一函数不能即在主函数中出现又在中断函数中出现，中断会打断主函数
void main()
{
	UART_Init();

	while(1)
	{

	}
}
void UART_Routine() interrupt 4  //中断服务子函数 电脑发送给单片机
{
	if(RI == 1)
	{
		P2 = ~SBUF;  //有数据即存在SBUF中，赋值给P2 LED指示数据
		UART_SendByte(SBUF);
		RI = 0;   //硬件只负责置1，T1和R1需要软件复位置0
	}
}
