DHCP原理及配置实例（详细版）

目录

一、DHCP定义

二、DHCP作用

三、DHCP好处

四、DHCP原理

1.DHCP工作过程

2.租期

五、DHCP实现的两种情况

六、DHCP实例配置

1.同网段的DHCP配置

2.不同网段的DHCP配置

七、总结

---

一、DHCP定义

          DHCP（动态主机配置协议）是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。默认情况下，DHCP作为Windows Server的一个服务组件不会被系统自动安装，还需要管理员手动安装并进行必要的配置。

  DHCP采用C/S架构，C-client（客户机），S-server（服务器），客户机/服务器架构

  DHCP服务对应传输层UDP协议，因为是C/S架构，所以客户机端口号是67，服务器端口号是68

二、DHCP作用

为客户机分发IP地址、子网掩码、网关、DNS服务器、租期等参数。

三、DHCP好处

1. 简化了客户机的配置
2. 防止用户误操作
3. 避免IP地址重复使用

四、DHCP原理

1、DHCP工作过程

1. DHCP客户机向局域网中所有DHCP服务器发送DHCP discovery请求。DHCP客户机向DHCP服务器发送DHCP请求，来请求DHCP服务器下发IP地址
2. 局域网中所有DHCP服务器回复DHCP  offer，为客户机提供IP地址
3. 客户机选择第一台DHCP服务器回复的ip地址，并且要发送DHCP request，通告给局域网中所有的DHCP服务器，它选择了哪个IP和哪个DHCP（发送DHCP request的原因有两层，第一层是通告所有DHCP，让未被选中的服务器，把未使用的地址收回，第二层是通告给被选中的服务器，这个IP地址客户机要使用了）
4. 被选中的DHCP服务器收到DHCP request消息后，会给DHCP客户机回复一个DHCP ACK，告知客户端此ip地址可以被使用了，客户机将此IP与自己的MAC地址绑定，方便下次使用，而其他DHCP服务器将收回分配给该客户机的ip地址。

2、租期

 DHCP客户机使用的ip地址的使用是有期限的，一般DHCP客户机使用分配的IP地址到了租期的50%时，会主动向DHCP发送续约请求，DHCP服务器接收到续约请求后，会检查此ip有没有被别的客户机抢占，如果没有就继续续约，如果此IP地址被其他客户机使用，就续约不成功，此时客户机将会重新发起DHCP discovery请求，请求获取新的IP。

五、DHCP实现的两种情况

情况一：DHCP客户机和DHCP服务器在同一个网段

情况二：DHCP客户机和DHCP服务器不在同一个网段------DHCP中继，只能用由路由器实现，DHCP无法单独实现。

六、DHCP实例配置

1.同网段的DHCP配置

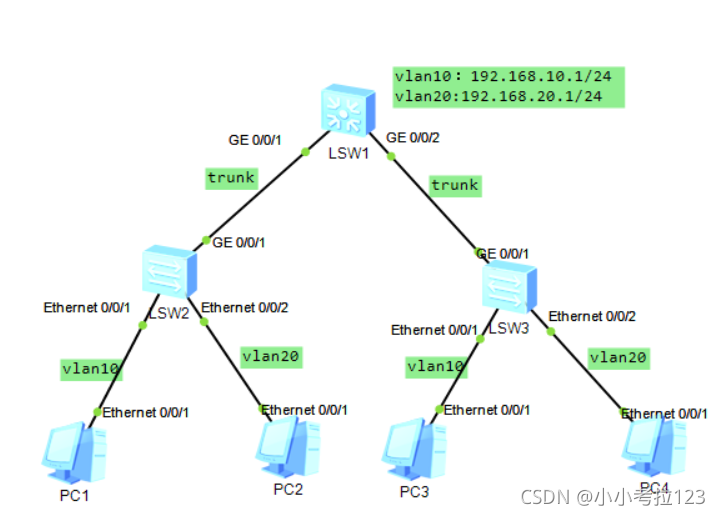

1、拓扑图

2、L2-SW1配置

[L2-SW1]vlan bat 10 20//创建多个不连续vlan
[L2-
