本文介绍了使用STM32F103C8T6 Cortex-M3微控制器和ADXL362加速度传感器设计的超小型物联网设备，集成WiFi模块实现实时数据传输，适用于姿态监测、倾角检测和安防门窗。挑战包括四层板布局和阻抗匹配。

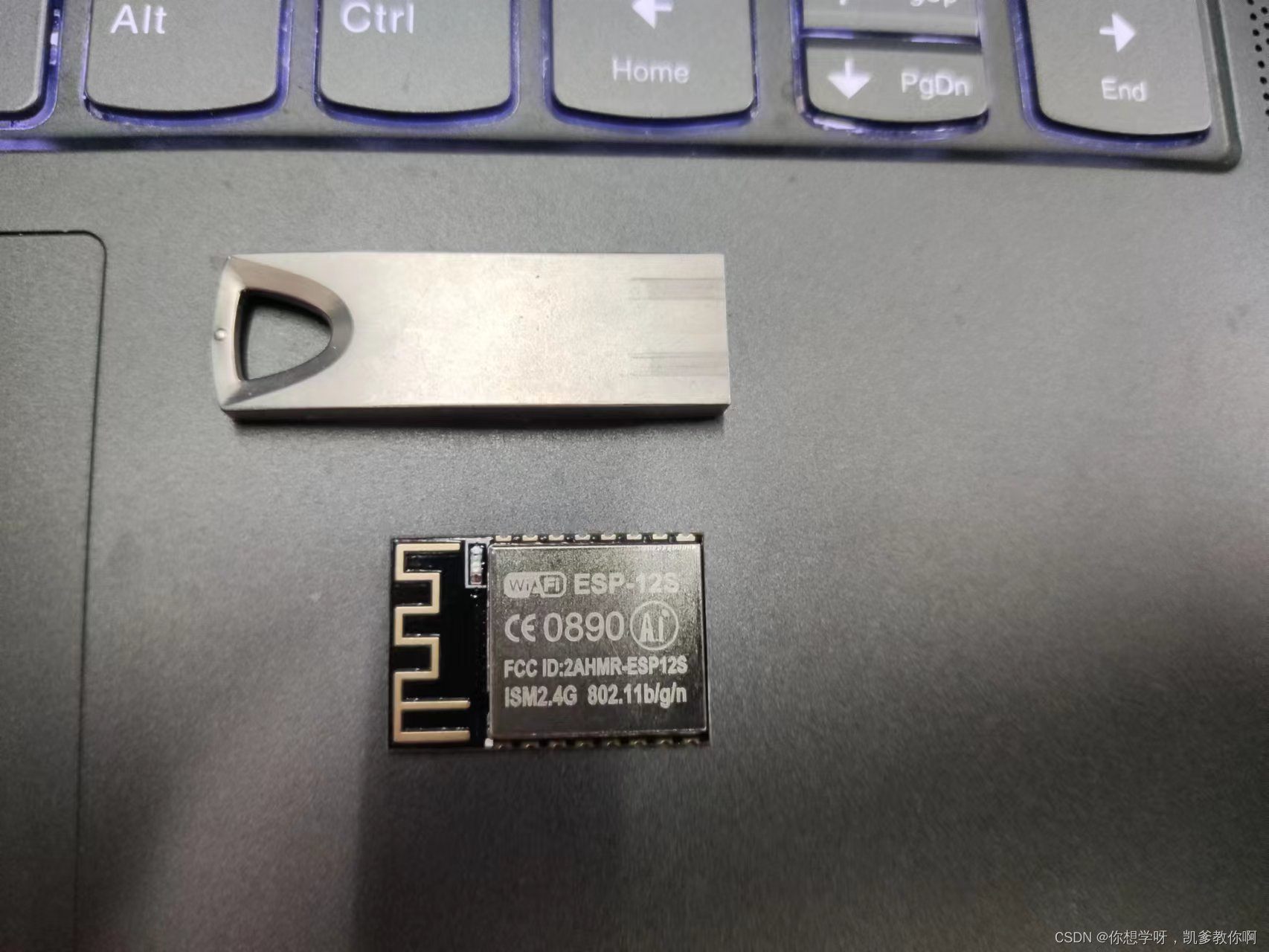

超微小型加速度传感器设计，主控cortex-M3 STM32F103C8T6,加速度采集芯片ADXL362，WiFi无线采集加速度传输方案。总体硬件长2.585厘米。宽2.162厘米。和图中的一枚ESP-12S芯片大小一致。主要可用于人体姿态监测、倾角检测以及智能安防门窗。是物联网低功耗小体积的体现。
历时2小时，pcb成果图如下：（防盗疯狂打码，好奇的小伙伴关注后续实物PCB图及嵌入式代码实现、后台采集数据开发环节，不定时更）
WiFi芯片位于bottom层，主要用于传感器AIRKISS协议连接环境中网络，udp向服务器传输数据。

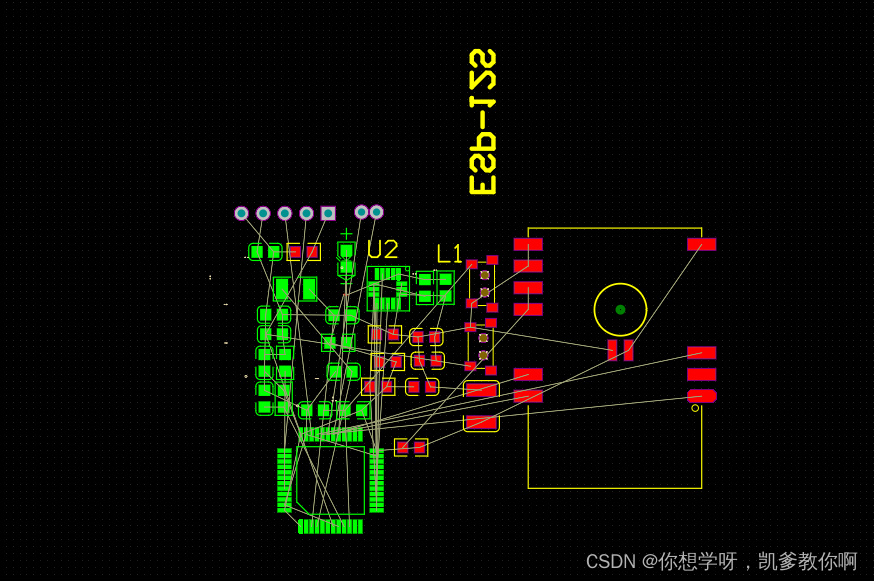

布局时，由于阻容器件多，整板体积有限，拟计划四层板处理。布置途中慢慢二层板全部走通。可充电纽扣电池供电，后期拟小体积实现加速度传感器加纽扣电池四层板设计。已投板，一周后见焊接实物成果图。

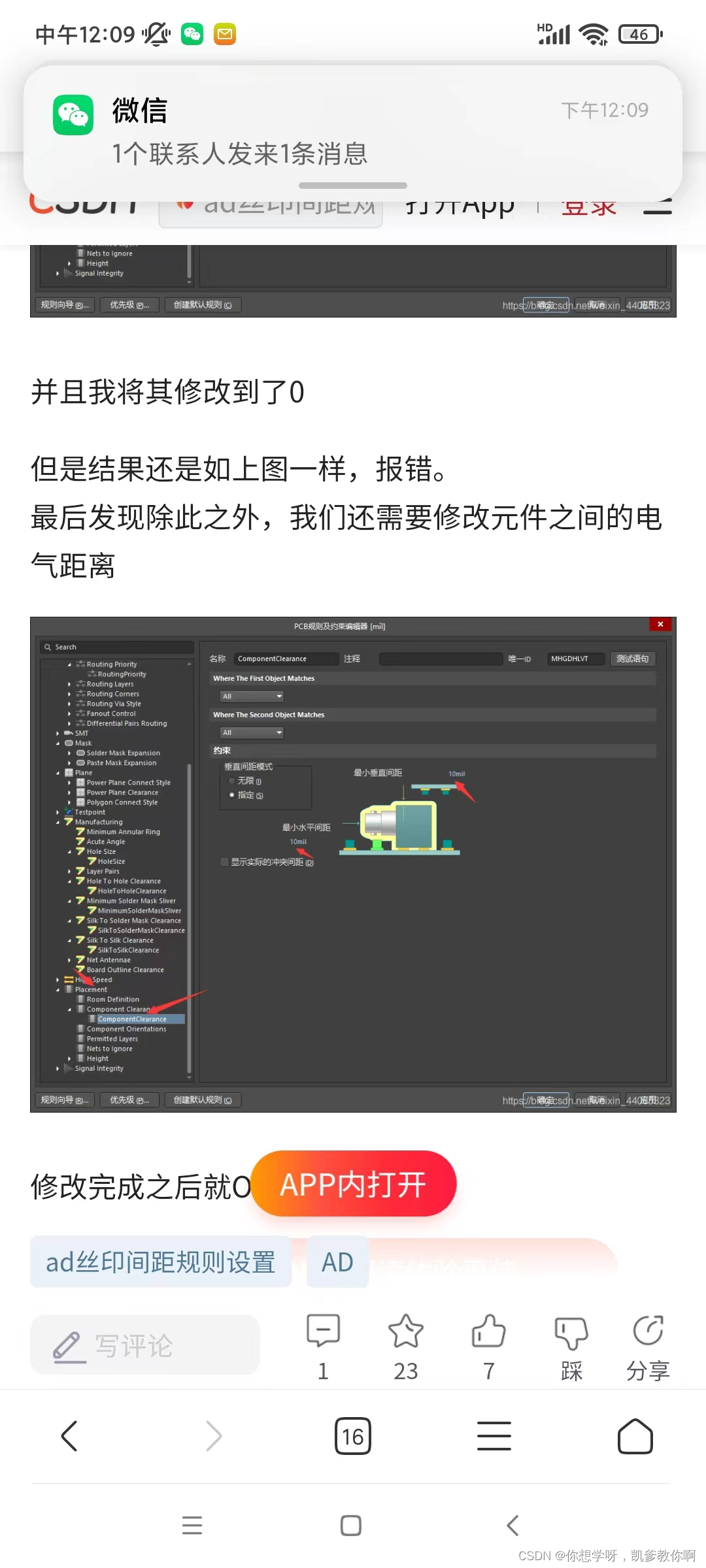

布局中报错非规则设置错误，修改器件电气特性绿色报错消除。(哈哈，二层板利用率已经拉满了，这么多器件布局，实在没憋得空间了，已经到布局极限了，就看后期加速度采集结果，及加速度采集精度了。效果要是不行，四层板叠层阻抗匹配整起来哈哈哈)
