Squid

Squid cache（简称为Squid）是一个流行的自由软件（GNU通用公共许可证）的代理服务器和Web缓存服务器。Squid有广泛的用途，从作为网页服务器的前置cache服务器缓存相关请求来提高Web服务器的速度，到为一组人共享网络资源而缓存万维网，域名系统和其他网络搜索，到通过过滤流量帮助网络安全，到局域网通过代理上网。

squid代理的作用

通过缓存的方式为用户提供Web访问加速

对用户的Web访问进行过滤控制

squid工作流程

在这里插入图片描述
当代理服务器中有客户端需要的数据时：

a. 客户端向代理服务器发送数据请求；

b. 代理服务器检查自己的数据缓存；

c. 代理服务器在缓存中找到了用户想要的数据，取出数据；

d. 代理服务器将从缓存中取得的数据返回给客户端。

当代理服务器中没有客户端需要的数据时：

1.客户端向代理服务器发送数据请求；

2.代理服务器检查自己的数据缓存；

3.代理服务器在缓存中没有找到用户想要的数据；

4.代理服务器向Internet 上的远端服务器发送数据请求；

5.远端服务器响应，返回相应的数据；

6.代理服务器取得远端服务器的数据，返回给客户端，并保留一份到自己的数据缓存中。

squid代理类型

传统代理
适用于Internet，需明确指定服务端

透明代理
客户机不需指定代理服务器的地址和端口，而是通过默认路由、防火墙策略将Web访问重定向给代理服务器处理

反向代理
如果Squid反向代理服务器中缓存了该请求的资源，则将该请求的资源直接返回给客户端;否则反向代l理服务器将向后台的WEB服务器请求资源，然后将请求的应答返回给客户端，同时也将该应答缓存在本地，供下一个请求者使用

Squid主要组成部分

服务名：squid
主程序：/usr/sbin/squid
配置目录：/etc/squid
主配置文件：/etc/squid/squid.conf
监听tcp端口号：3128
默认访问日志文件：/var/log/squid/access.log

squid常用配置选项

/etc/squid/squid.conf

http_port 3128  (还可以只监听一个IP http_port 192.168.0.1:3128)
cache_mem 64MB  #缓存占内存大小
maximum_object_size 4096KB  #最大缓存块
reply_body_max_size  1024000 allow all      #限定下载文件大小
access_log /var/log/squid/access.log    #访问日志存放的地方
visible_hostname    proxy.test.xom  #可见的主机名
cache_dir ufs /var/spool/squid  100 16 256
#ufs:缓存数据的存储格式
#/var/spool/squid    缓存目录
#100：缓存目录占磁盘空间大小（M）
#16：缓存空间一级子目录个数
#256：缓存空间二级子目录个数
cache_mgr webmaster@test.com    #定义管理员邮箱
http_access deny all    #访问控制

传统代理配置

Squid代理服务器：192.168.100.10
Web网站服务：192.168.100.20
客户机：192.168.100.30

模块定义

./configure --prefix=/usr/local/squid
–sysconfdir=/etc \ ###指定配置文件位置
–enable-arp-acl \ ###支持acl访问控制列表
–enable-linux-netfilter \ ###打开网络筛选
–enable-linux-tproxy \ ###支持透明代理
–enable-async-io=100 \ ###io优化
–enable-err-language=“Simplify_Chinese” \ ###报错显示简体中文
–enable-underscore \ ###支持下划线
–enable-poll \ ###默认使用poll模式，开启epoll模式时提升性能
–enable-gnuregex ###支持正则表达式

[root@squid ~]# yum -y install gcc gcc-c++ make
[root@squid ~]# tar zxf squid-3.5.23.tar.gz
[root@squid ~]# cd squid-3.5.23/
[root@squid squid-3.5.23]# ./configure --prefix=/usr/local/squid --sysconfdir=/etc --enable-arp-acl --enable-linux-netfilter --enable-linux-tproxy --enable-async-io=100 --enable-err-language="Simplify_Chinese" --enable-underscore --enable-poll --enable-gnuregex
[root@squid squid-3.5.23]# make && make install
[root@squid squid-3.5.23]# useradd -M -s /sbin/nologin squid
[root@Squid squid-3.5.23]# chown -R squid.squid /usr/local/squid/var
[root@Squid squid-3.5.23]# cd
[root@Squid squid-3.5.23]# ln -s /usr/local/squid/sbin/* /usr/local/sbin

[root@squid ~]# vi /etc/squid.conf

添加：
cache_effective_user squid
cache_effective_group squid

[root@squid ~]# squid -k parse ###检查配置文件语法
[root@squid ~]# squid -z ###初始化缓存目录
[root@squid ~]# squid ###启动服务
[root@squid ~]# netstat -anpt | grep squid
tcp6       0      0 :::3128                 :::*                    LISTEN      104314/(squid-1)

[root@squid ~]# vi /etc/init.d/squid
#!/bin/bash
#chkconfig: 2345 90 25
PID="/usr/local/squid/var/run/squid.pid"
CONF="/etc/squid.conf"
CMD="/usr/local/squid/sbin/squid"

case "$1" in
   start)
     netstat -natp | grep squid &> /dev/null
     if [ $? -eq 0 ]
     then
       echo "squid is running"
       else
       echo "正在启动 squid..."
       $CMD
     fi
   ;;
   stop)
     $CMD -k kill &> /dev/null
     rm -rf $PID &> /dev/null
   ;;
   status)
     [ -f $PID ] &> /dev/null
        if [ $? -eq 0 ]
          then
            netstat -natp | grep squid
          else
            echo "squid is not running"
        fi
   ;;
   restart)
      $0 stop &> /dev/null
      echo "正在关闭 squid..."
         $0 start &> /dev/null
      echo "正在启动 squid..."
   ;;
   reload)
      $CMD -k reconfigure
   ;;
   check)
      $CMD -k parse
   ;;
   *)
      echo "用法：$0{start|stop|status|reload|check|restart}"
   ;;
esac

[root@squid ~]# chmod +x /etc/init.d/squid
[root@squid ~]# chkconfig --add squid
[root@squid ~]# chkconfig --level 35 squid on

[root@squid ~]# vi /etc/squid.conf
http_access allow all
http_access deny all
http_port 3128
cache_mem 64 MB              ###指定缓存功能所使用的内存空间大小，便于保持访问较频繁的WEB对象，容量最好为4的倍数，单位为MB，建议设为物理内存的1/4
reply_body_max_size 10 MB     ###允许用户下载的最大文件大小，以字节为单位。默认设置0表示不进行限制
maximum_object_size 4096 KB     ###允许保存到缓存空间的最大对象大小，以KB为单位，超过大小限制的文件将不被缓存，而是直接转发给用户

[root@squid ~]# iptables -F
[root@squid ~]# iptables -I INPUT -p tcp --dport 3128 -j ACCEPT
[root@squid ~]# systemctl restart squid
[root@squid ~]# systemctl stop firewalld
[root@squid ~]# setenforce 0

在web服务器上安装http服务

[root@web ~]# systemctl stop firewalld
[root@web ~]# setenforce 0
[root@web ~]# yum -y install httpd
[root@web ~]# vi /var/www/html/index.html
<h1>123</h1>
[root@web ~]# systemctl start httpd

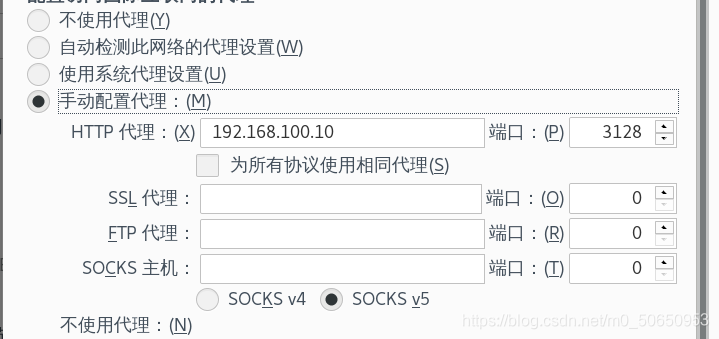

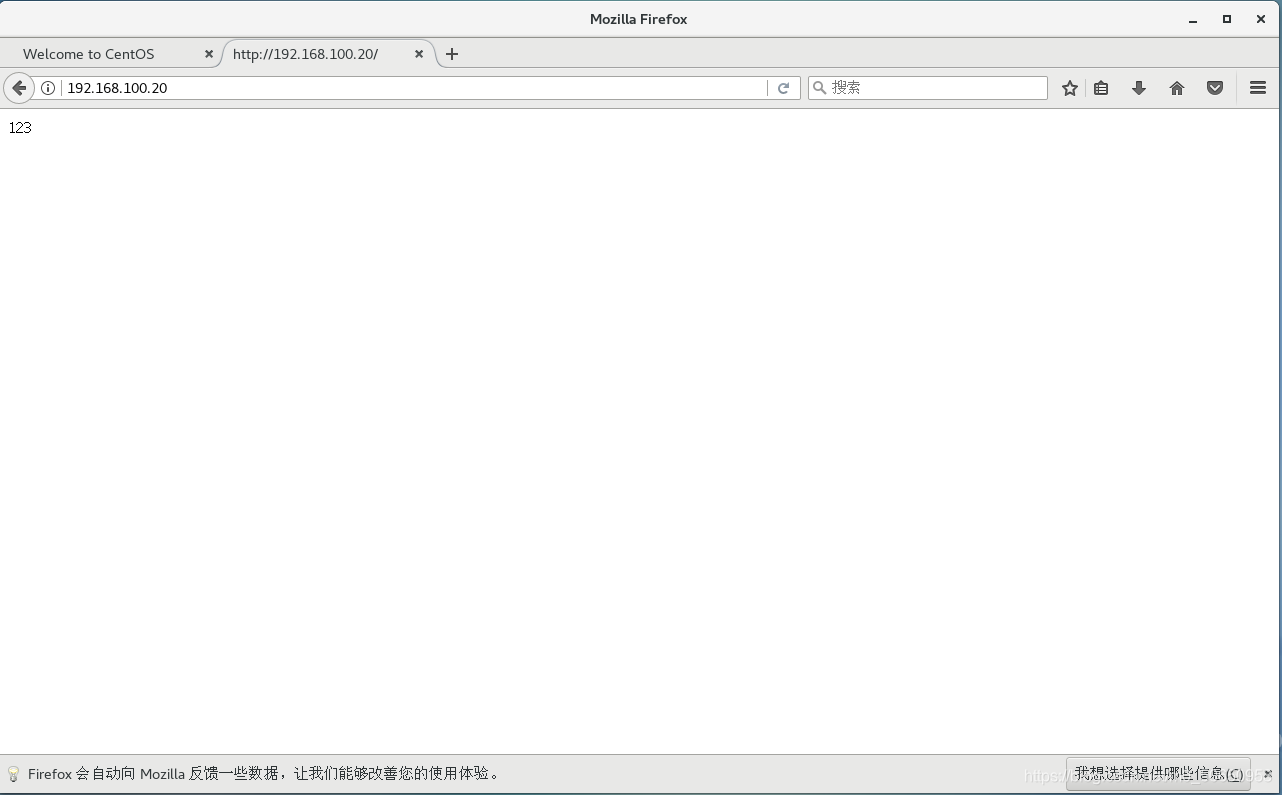

测试访问

在这里插入图片描述

在这里插入图片描述

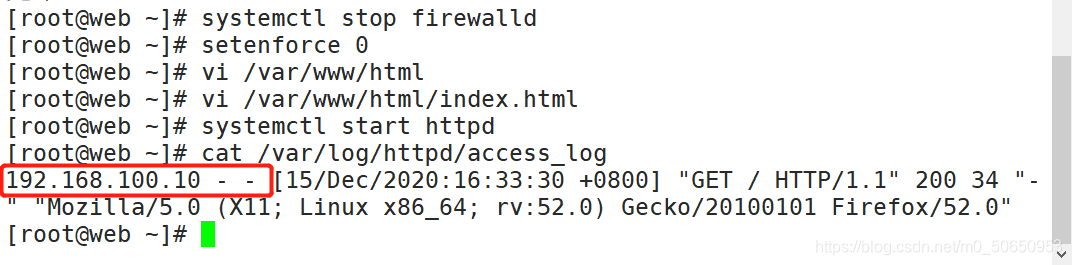

web服务器上查看日志

透明代理

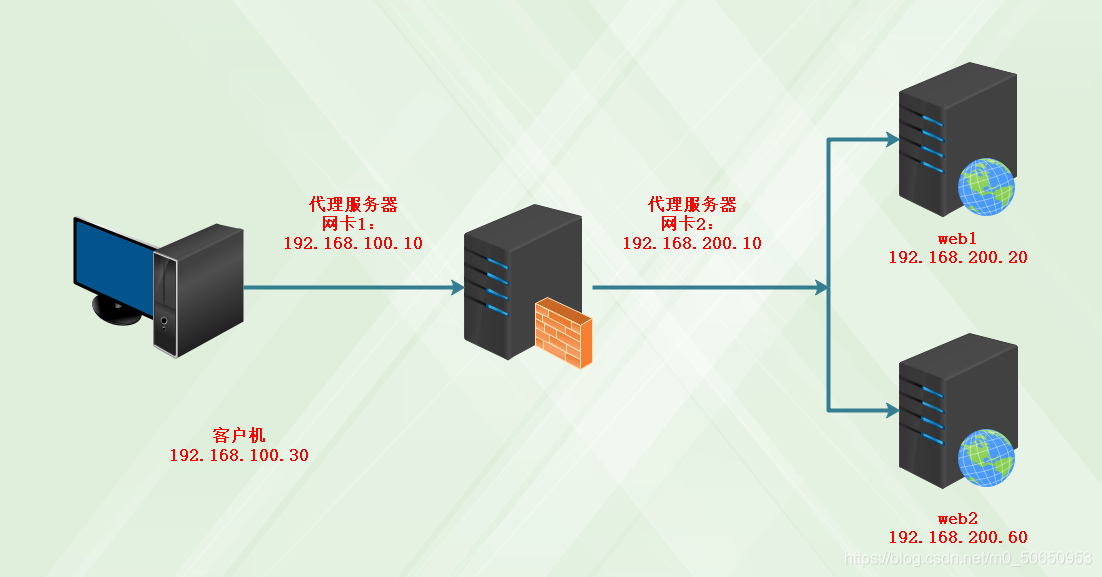

项目环境

在这里插入图片描述

squid服务器配置

[root@squid ~]# systemctl stop firewalld
[root@squid ~]# setenforce 0
[root@squid ~]# echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
[root@squid ~]# sysctl -p
net.ipv4.ip_forward = 1
[root@squid ~]# vi /etc/squid.conf
http_port 192.168.100.20:3128 transparent
[root@squid ~]# systemctl restart squid
[root@Squid ~]# iptables -F
[root@Squid ~]# iptables -t nat -F
[root@Squid ~]# iptables -t nat -I PREROUTING -i ens33 -s 192.168.100.0/24 -p tcp --dport 80 -j REDIRECT --to 3128
[root@Squid ~]# iptables -t nat -I PREROUTING -i ens33 -s 192.168.100.0/24 -p tcp --dport 443 -j REDIRECT --to 3128
[root@Squid ~]# iptables -I INPUT -p tcp --dport 3128 -j ACCEPT

web服务器配置（web2相同）

[root@web ~]# systemctl stop firewalld
[root@web ~]# setenforce 0
[root@web ~]# route add -net 192.168.100.0/24 gw 192.168.200.10 ###添加一条静态路由

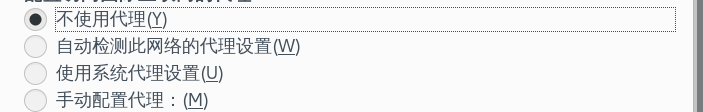

测试访问

在这里插入图片描述

在这里插入图片描述

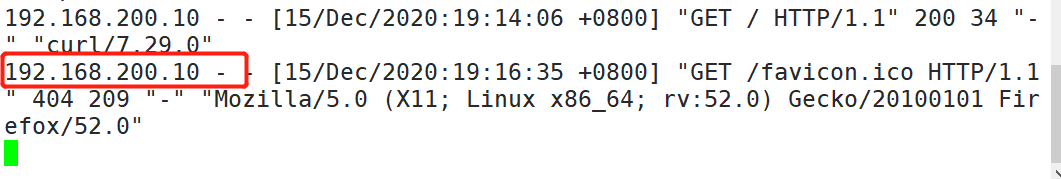

web上查看日志

在这里插入图片描述

ACL访问控制

squid上配置

[root@Squid ~]# vi /etc/squid.conf
acl client    src 192.168.100.30/32
http_access deny client ###禁止访问，注意置顶

[root@Squid ~]# systemctl restart squid

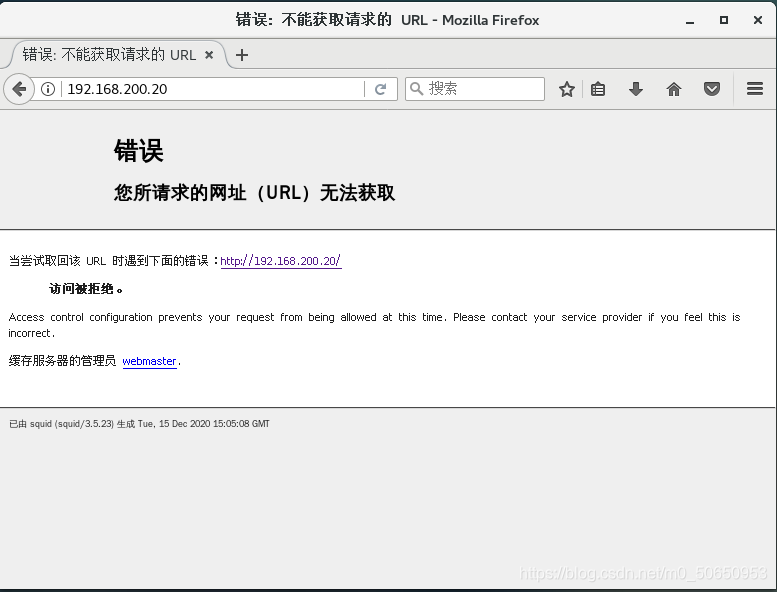

测试访问

在这里插入图片描述

Squid日志分析（sarg工具）

squid上配置

[root@squid ~]# yum -y install gd
[root@squid ~]# mkdir /usr/local/sarg
[root@squid ~]# tar zxf sarg-2.3.7.tar.gz -C /opt
[root@squid ~]# cd /opt/sarg-2.3.7/
[root@squid sarg-2.3.7]# ./configure --prefix=/usr/local/sarg --sysconfdir=/etc/sarg \ --enable-extraprotection
[root@Squid sarg-2.3.7]# make && make install

[root@squid ~]# vi /etc/sarg/sarg.conf
7: access_log /usr/local/squid/var/logs/access.log    //指定访问日志文件

25： title "Squid User Access Reports"      //网页标题

120： output_dir /var/www/html/squid-reports    //报告输出目录

178： user_ip no          //使用用户名显示

206： exclude_hosts /usr/local/sarg/noreport   //不计入排序的站点列表文件

184： topuser_sort_field connect reverse   //top排序中有连接次数、访问字节、降序排列 升序是normal

257：overwrite_report no   //同名日志是否覆盖

289/ mail_utility mailq.postfix   //发送邮件报告命令

434： charset UTF-8   //使用字符集

518： weekdays 0-6   //top排行的星期周期

525： hours 0-23   //top排行的时间周期

633： www_document_root /var/www/html  //网页根目录


[root@squid ~]# touch /usr/local/sarg/noreport
[root@squid sarg-2.3.7]# ln -s /usr/local/sarg/bin/sarg /usr/local/bin
[root@squid sarg-2.3.7]# cd
[root@squid ~]# sarg
SARG: Unknown sort criterion "reverse" for parameter "user_sort_field"
[root@squid ~]# sarg
SARG: 纪录在文件: 36, reading: 100.00%
SARG: 成功的生成报告在 /var/www/html/squid-reports/2020Dec15-2020Dec15
[root@squid ~]# yum -y install httpd
[root@squid ~]# systemctl start httpd



**做周期性计划任务crontab使其每天生成报告**

```csharp
[root@squid ~]# sarg -l /usr/local/squid/var/logs/access.log -o /var/www/html/squid-reports/ -z -d $(date -d "1 day ago" +%d/%m/%Y)-$(date +%d/%m/%Y)
SARG: TAG: access_log /usr/local/squid/var/logs/access.log
SARG: TAG: title "Squid User Access Reports"
SARG: TAG: output_dir /var/www/html/squid-reports
SARG: TAG: user_ip no
SARG: TAG: topuser_sort_field  connect reverse
SARG: TAG: exclude_hosts /usr/local/sarg/noreport
SARG: TAG: overwrite_report no
SARG: TAG: mail_utility mailq.postfix
SARG: TAG: charset UTF-8
SARG: TAG: weekdays 0-6
SARG: TAG: hours 0-23
SARG: TAG: www_document_root /var/www/html
SARG: 纪录在文件: 36, reading: 100.00%
SARG: 期间被日志文件覆盖: 15/12/2020 - 15/12/2020
SARG: (info) date=15/12/2020
SARG: (info) period=2020 12月 14-2020 12月 15
SARG: (info) outdirname=/var/www/html/squid-reports//2020Dec14-2020Dec15
SARG: (info) Dansguardian report not produced because no dansguardian configuration file was provided
SARG: (info) No redirector logs provided to produce that kind of report
SARG: (info) No downloaded files to report
SARG: (info) Authentication failures report not produced because it is empty
SARG: (info) Redirector report not generated because it is empty
SARG: 成功的生成报告在 /var/www/html/squid-reports//2020Dec14-2020Dec15
[root@squid ~]# crontab -e

添加：
* 3 * * * /usr/local/bin/sarg -l /usr/local/var/logs/access.log -o /var/www/html/squid-reports/ -z -d $(date -d "1 day" +%Y/%m/%d)-$(date +%Y/%m/%d)


no crontab for root - using an empty one
crontab: installing new crontab
"/tmp/crontab.1UBA5J":2: bad minute
errors in crontab file, can't install.
Do you want to retry the same edit? y
crontab: installing new crontab
"/tmp/crontab.1UBA5J":2: bad minute
errors in crontab file, can't install.
Do you want to retry the same edit? y
crontab: installing new crontab
[root@squid ~]# date -d "-1 day" +%Y/%m/%d
2020/12/14
[root@squid ~]# date -d "1 day" +%Y/%m/%d
2020/12/16
[root@squid ~]# date -d "1 day ago" +%Y/%m/%d
2020/12/14
[root@squid ~]# systemctl stop httpd
[root@squid ~]# cd /var/www/html/squid-reports/
[root@squid squid-reports]# ll
总用量 8
drwxr-xr-x. 3 root root  180 12月 15 23:29 2020Dec14-2020Dec15
drwxr-xr-x. 3 root root  180 12月 15 23:23 2020Dec15-2020Dec15
drwxr-xr-x. 2 root root   92 12月 15 23:23 images
-rw-r--r--. 1 root root 4682 12月 15 23:29 index.html

反向代理

在透明模式的基础上进行反向代理
因为httpd会占用80端口，所以必须关闭squid服务器中的httpd服务

squid配置

[root@squid ~]# systemctl stop httpd
[root@squid ~]# iptables -F
[root@squid ~]# iptables -t nat -F
[root@squid ~]# iptables -I INPUT -p tcp --dport 3128 -j ACCEPT
[root@squid ~]# vi /etc/squid.conf

添加：
# Squid normally listens to port 3128
http_port 192.168.200.10:80 accel vhost vport ###squid外网口IP
cache_peer 192.168.200.20 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web1
cache_peer 192.168.200.60 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web2
cache_peer_domain web1 web2 www.yun.com

[root@squid ~]# systemctl stop httpd
[root@squid ~]#  systemctl restart squid
[root@squid ~]#  systemctl status squid
● squid.service - (null)
   Loaded: loaded (/etc/rc.d/init.d/squid; bad; vendor preset: disabled)
   Active: active (running) since 二 2020-12-15 23:59:56 CST; 9s ago
     Docs: man:systemd-sysv-generator(8)
  Process: 15638 ExecStop=/etc/rc.d/init.d/squid stop (code=exited, status=0/SUCCESS)
  Process: 15641 ExecStart=/etc/rc.d/init.d/squid start (code=exited, status=0/SUCCESS)
   CGroup: /system.slice/squid.service
           ├─15645 /usr/local/squid/sbin/squid
           ├─15647 (squid-1)
           └─15648 (logfile-daemon) /usr/local/squid/var/logs/access.lo...

12月 15 23:59:56 squid systemd[1]: Starting (null)...
12月 15 23:59:56 squid squid[15641]: 正在启动 squid...
12月 15 23:59:56 squid squid[15645]: Squid Parent: will start 1 kids
12月 15 23:59:56 squid squid[15645]: Squid Parent: (squid-1) process ...d
12月 15 23:59:56 squid systemd[1]: Started (null).
Hint: Some lines were ellipsized, use -l to show in full.
[root@squid ~]# systemctl restart squid

web服务器配置（web2相同）

[root@web ~]# yum -y install httpd
[root@web ~]# echo "<h1>this is test1 web </h1>" > /var/www/html/index.html
[root@web ~]# systemctl start httpd
[root@web ~]# netstat -anpt | grep httpd
tcp6       0      0 :::80                   :::*                    LISTEN      13675/httpd
[root@web1 ~]# route add -net 192.168.100.0/24 gw 192.168.200.10 ###添加静态路由

测试访问

[root@server ~]# vi /etc/hosts

末尾添加：
192.168.200.10 www.yun.com

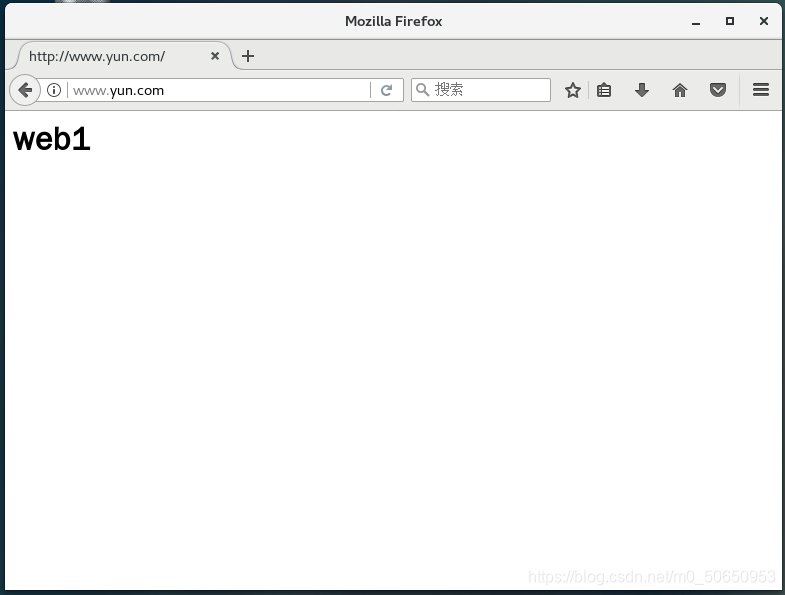

浏览器输入 www.yun.com

在这里插入图片描述

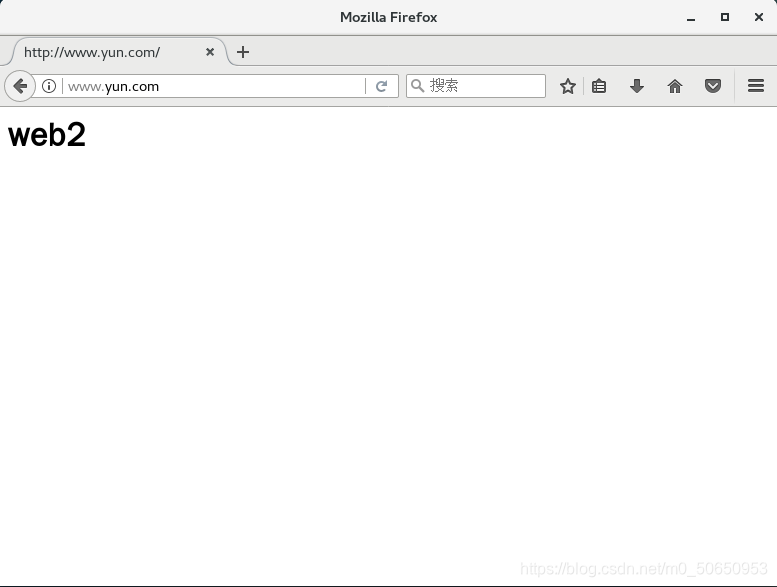

刷新
