路由控制3——策略工具路由策略与策略路由

目录

策略路由和路由策略的区别

路由策略——Route Policy

Route-Policy的组成

Route-Policy的匹配规则

Route-Policy的判定规则

Route-Policy与Filter-policy对比

策略路由

接口策略路由Traffic-Policy

本地策略Policy-Based-Route

报文路径相关知识

---

策略路由和路由策略的区别

路由策略	策略路由
对路由表中的路由条目进行管理 通过路由过滤以及路由属性修改，控制网络流量可达性、控制流量路径	基于策略转发，失败后再找路由表转发 无法过滤路由，只能通过对报文定义行为实现流量路径的控制
基于控制平面，为路由协议与路由表服务	基于转发平面，为转发策略服务
与路由协议结合完成策略	需要手工逐跳配置，以保证报文按策略转发
命令：Route-Policy	命令：Policy-pased-routed（本地策略路由）            Traffic Policy（接口策略路由）

---

路由策略——Route Policy

Route-Policy的组成

Route-Policy由若干个节点组成（Node）；一个节点又由若干个语句组成（if-match、apply）

虽然Node由If-match和apply组成，但是Node中也可以没有If-match语句和apply语句，即：

• if-match语句和apply语句可以单独存在，也可以都不存在，也可以都存在
• 当没有If-match语句，此时代表匹配所有路由
• 当没有apply语句，此时代表即不执行任何动作

多个节点之间的关系

• Node与Node之间是“或”的关系。即 Node与Node之间没有关联，互不影响

Node下多个字句之间的关系

当存在多个Apply语句时：

• 多个Apply语句之间是“与”的关

当存在多个If-match语句时：

• 相同的If-match语句之间是“或”的关系；即：当If-match 引用了多个ACL，则只要匹配其中1个ACL就可以
• 不同的If-match语句之间是“与”的关系；即：当If-match引用了ACL，也引用了Tag，则这两个条件都要满足

Route-Policy的应用

Route-Policy可以应用在接口和路由协议中

节点以及语句的介绍

Node         节点

有允许和拒绝两种动作（最多65535个节点）

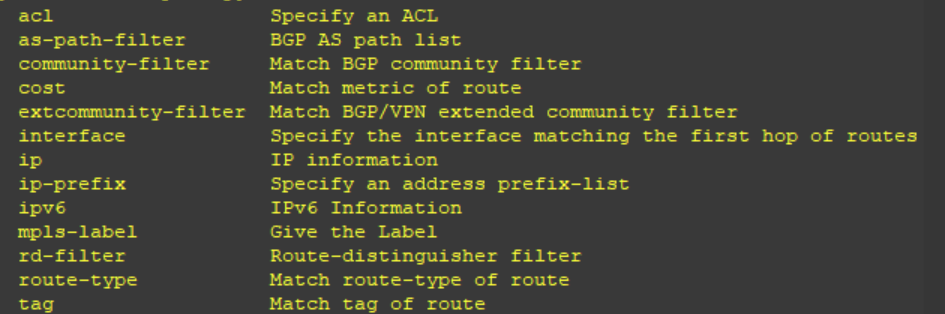

If-match    节点匹配规则

一般引用条件工具（ACL等）实现，来筛选路由

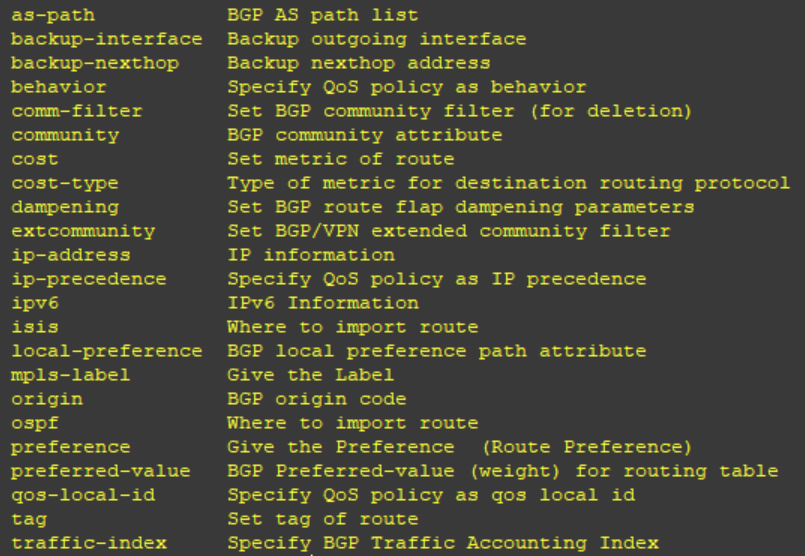

Apply     执行动作

匹配规则成功后对路由执行的动作

华为设备配置举例
route-policy celue permit node 10            创建名称为celue的策略，节点为10，动作为允许
    if-match acl 2000                        引用条件工具acl 2000
    apply tag 10                             匹配acl2000的路由打上标记10
ospf
    import-route static route-policy celue   在ospf中引用静态路由时调用Route-policy

Route-Policy的匹配规则

1. 匹配时按照Node号，从小到大依次匹配。
2. 如果匹配上Node中的if-match语句，直接对此路由执行Node下的apply语句，不再继续向下匹配
3. 如果匹配不上Node下的if-match语句，则向下匹配另一个Node
4. 如果所有的Node都不匹配，则匹配默认的语句，拒绝所有路由。

Route-Policy的判定规则

路由策略的匹配模式 即：Node的动作	if-match的匹配模式 即：条件工具中的动作	对匹配的路由执行的动作
permit	permit	匹配上IF-match后执行permit操作，不再匹配其它的节点
deny	permit	匹配上IF-match后执行deny操作，不再匹配其它的节点
permit	deny	匹配上IF-match后，在本节点不允许通过，匹配下一节点，依次循环
deny	deny	匹配上IF-match后，在本节点不允许通过，匹配下一节点，依次循环

注意：当If-match语句中引用条件工具（ACL或者前缀列表时），AXL和前缀列表的动作是Deny，则代表匹配此ACL和前缀列表Deny语句的路由，跳过这个Node，继续向下匹配

Route-Policy与Filter-policy对比

• 两者都可以实现路由过滤
• 但是Filter-policy主要是通过基本ACL、IP-Prefix-List抓取网络号来进行路由过滤，对路由其它属性无法进行匹配，在某些情况下工作量比较大。并且此手段无法更改路由属性
• Router-Policy可以匹配路由的各种特征，并可以对路由的属性做更改，更加灵活，高效

---

策略路由

策略路由主要分为本地策略路由和接口策略路由，通过对报文进行控制（不更改路由表条目），实实现不同的流量转发路径

灵活，可以根据管理员定义的策略执行报文转发（优于路由表）

不过配置有点复杂，需要在多台设备上做定制的配置

接口策略路由Traffic-Policy

仅对穿越设备的报文生效，对本地始发的报文不生效

接口策略路由的组成主要分为三部分

 流分类（traffic classifier）、 流行为（ traffic behavior）、流策略（traffic policy ）

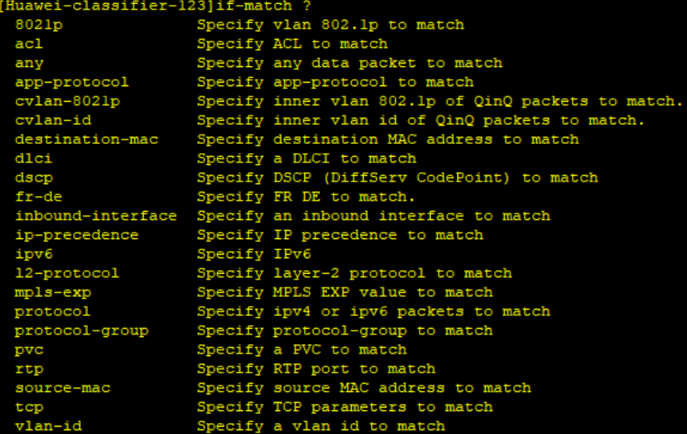

流分类（类似于匹配规则）

traffic classifier 123  operator or/and   创建流分类123，绑定acl2000
 if-match acl 2000
        or：只要匹配任意一条if-match语句就属于定义的这个类
        and：需要匹配所有if-match语句才属于定义的这个类
        默认是or

流行为（类似于执行的动作，修改路由属性等）

traffic behavior 123     创建流行为123，更改下一条为1.1.1.1
 redirect ip-nexthop 1.1.1.1

流策略（就是将流分类和流行为绑定）

traffic policy 123           创建流策略，将流分类和流行为绑定
 classifier 123 behavior 123

接口策略路由只能在接口入方向引用

interface GigabitEthernet0/0/0
  traffic-policy 123 inbound

本地策略Policy-Based-Route

过此策略仅对本地始发的报文生效，对穿越设备的路由不生效

配置上类似于Route-Policy，也是由多个节点Node组成，节点又由If-match和Apply组成

配置命令

policy-based-route 123 permit node 10         指定动作为允许的节点10
  if-match acl 2000                           指定匹配规则为2000
  apply ip-address next-hop 1.1.1.1           指定动作为下一条更改为1.1.1.1

ip local policy-based-route 123               在本地应用策略路由123

---

报文路径相关知识

默认情况下，华为路由的负载分担机制是“基于流”的负载分担，而属于同一个流的所有报文走同一路径

如何定义流：

• 对于TCP/UDP报文，根据报文的五元组来分流

 SIP、DIP、TCP/UDP、SPort、DPort5个参数都相同的报文属于同一个流

• 对于非TCP/UDP报文，根据SIP、DIP定义流

SIP、DIP两个参数相同的报文属于同一个流
