RK3576——MIPI CSI2配置DPHY为4lane模式

最新推荐文章于 2025-05-06 14:56:29 发布
最新推荐文章于 2025-05-06 14:56:29 发布
阅读量1k 收藏 11
点赞数 20
文章标签： isp linux 音视频
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_49857167/article/details/145451999
版权

背景描述：需要在板卡上实现两路4lane的MIPI CSI2接口。官方设备树默认提供的是4路2lane的MIPI CSI2接口。

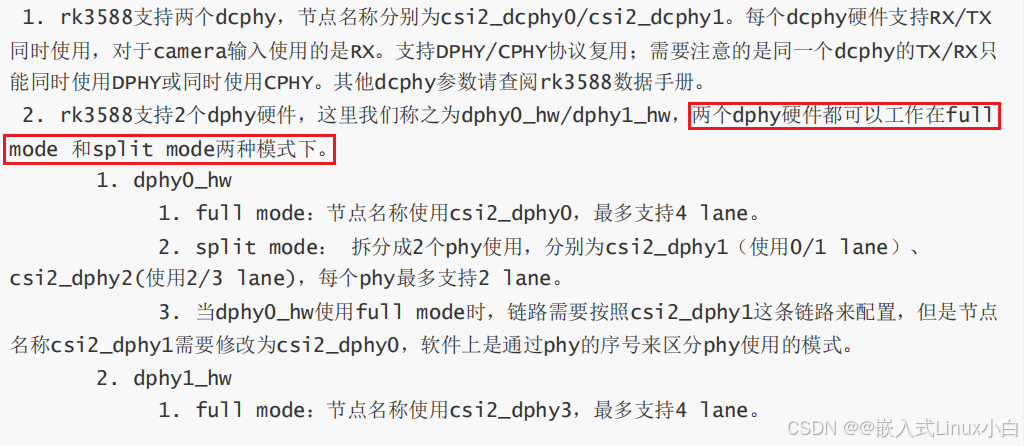

参考官方资料：Common/ISP/ISP32-lite/Rockchip_Driver_Guide_VI_CN_v1.1.4.pdf

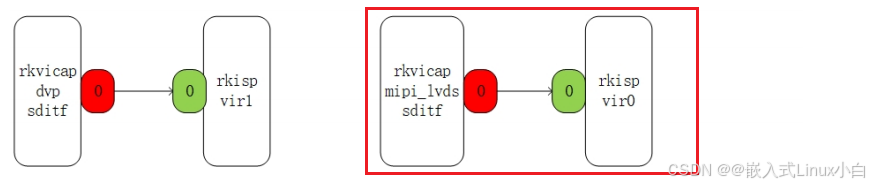

RKVICAP 驱动的设备拓扑结构：

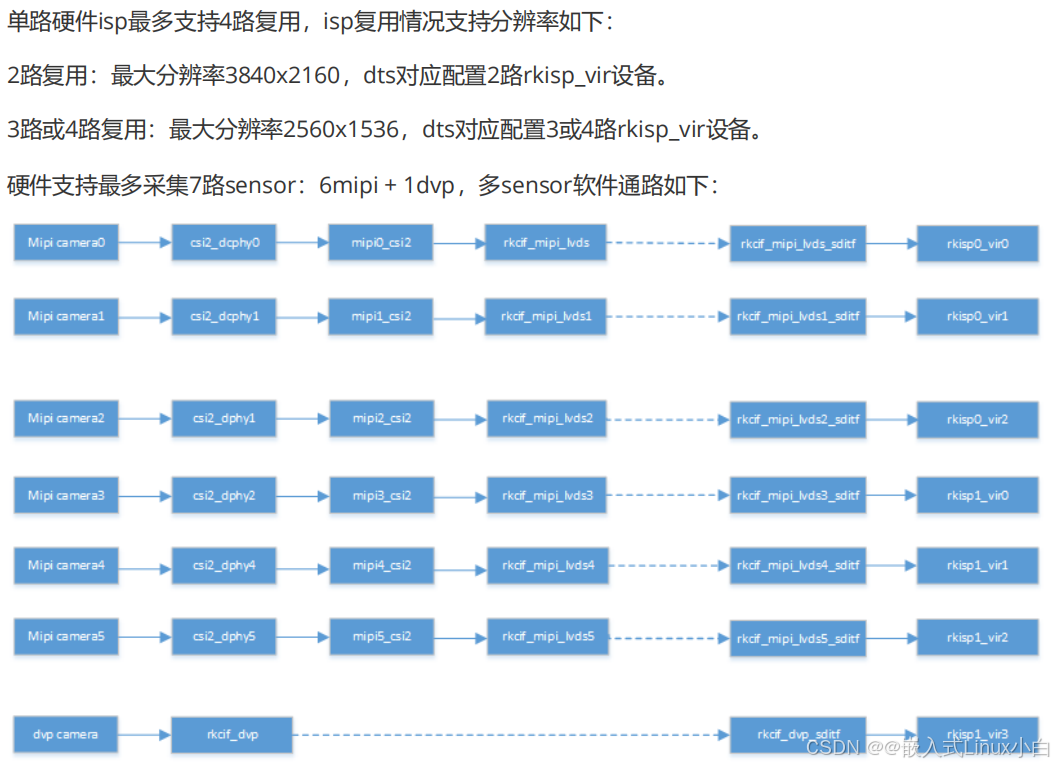

多 sensor 支持

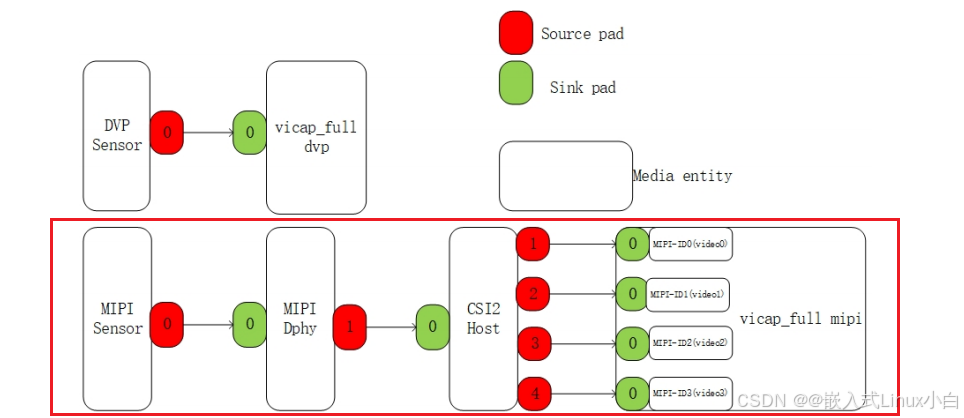

框图说明：

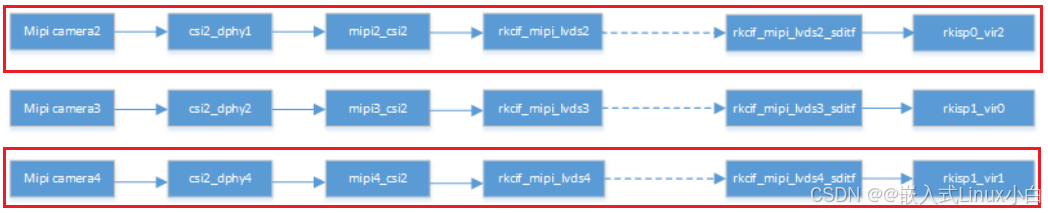

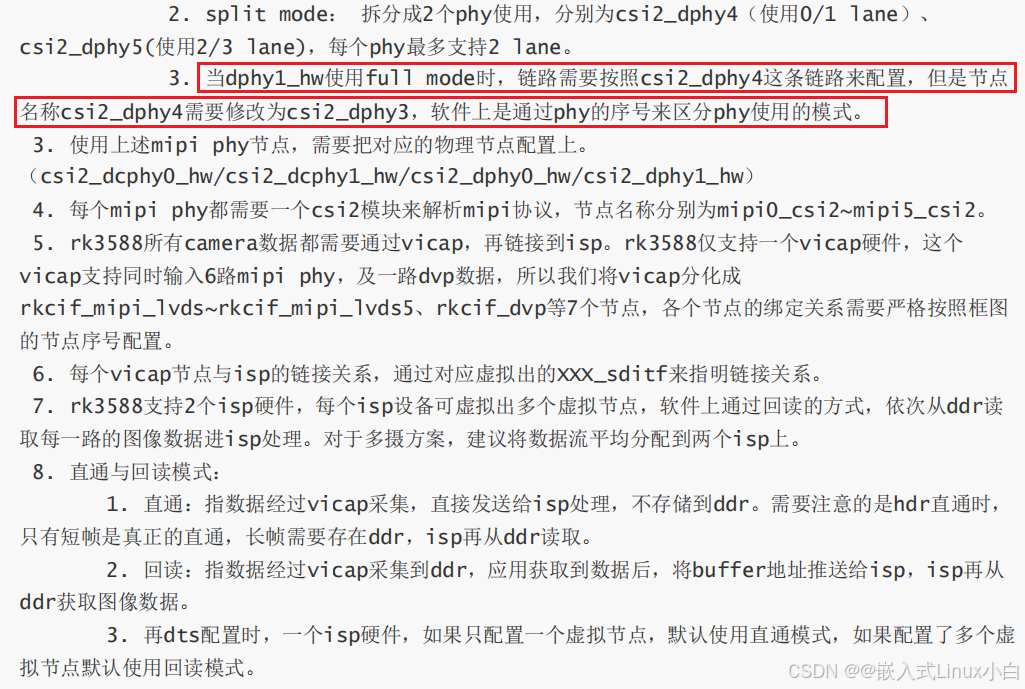

从上述官方文档描述可知设备树应参考如下链路进行配置。
但是实测发现按照上述配置只有一个摄像头能正常使用4lane模式。需调整csi2_dphy1链路的rkcif_mipi_lvds2改为rkcif_mipi_lvds1；csi2_dphy4链路的rkcif_mipi_lvds4该为rkcif_mipi_lvds3对于的下一环节分别修改为rkcif_mipi_lvds1_sditf、&rkcif_mipi_lvds3_sditf。
具体设备树配置如下：
&i2c1 {
	status = "okay";

	vm149c_2: vm149c@c {
                compatible = "silicon touch,vm149c";
                status = "okay";
                reg = <0x0c>;
                rockchip,camera-module-index = <1>;
                rockchip,camera-module-facing = "back";
        };

	ov13850_2: ov13850@36 {
                compatible = "ovti,ov13850";
                status = "okay";
                reg = <0x36>;
                clocks = <&cru CLK_MIPI_CAMERAOUT_M1>;
                clock-names = "xvclk";
                pwdn-gpios = <&gpio1 RK_PC2 GPIO_ACTIVE_HIGH>;
                power-domains = <&power RK3576_PD_VI>;
                rockchip,camera-module-index = <1>;
                rockchip,camera-module-facing = "back";
                rockchip,camera-module-name = "RK-CMK-8M-2-v1";
                rockchip,camera-module-lens-name = "CK8401";
                lens-focus = <&vm149c_2>;

                port {
                        camera2_out: endpoint {
                                remote-endpoint = <&mipi_dphy3_in_tl13850>;
                                data-lanes = <1 2 3 4>;
                        };
                };
        };
};

&i2c6 {
	status = "okay";
	pinctrl-names = "default";
	pinctrl-0 = <&i2c6m0_xfer>;

	vm149c_1: vm149c@c {
                compatible = "silicon touch,vm149c";
                status = "okay";
                reg = <0x0c>;
                rockchip,camera-module-index = <0>;
                rockchip,camera-module-facing = "back";
        };

        ov13850_1: ov13850@36 {
                compatible = "ovti,ov13850";
                status = "okay";
                reg = <0x36>;
                clocks = <&cru CLK_MIPI_CAMERAOUT_M1>;
                clock-names = "xvclk";
                pwdn-gpios = <&gpio1 RK_PB3 GPIO_ACTIVE_HIGH>;
                power-domains = <&power RK3576_PD_VI>;
                rockchip,camera-module-index = <0>;
                rockchip,camera-module-facing = "back";
                rockchip,camera-module-name = "RK-CMK-8M-2-v1";
                rockchip,camera-module-lens-name = "CK8401";
                lens-focus = <&vm149c_1>;

                port {
                        camera1_out: endpoint {
                                remote-endpoint = <&mipi_dphy0_in_tl13850>;
                                data-lanes = <1 2 3 4>;
                        };
                };
        };
};

&csi2_dphy0 {
	status = "okay";

	ports {
                #address-cells = <1>;
                #size-cells = <0>;
                port@0 {
                        reg = <0>;
			            #address-cells = <1>;
                        #size-cells = <0>;

                        mipi_dphy0_in_tl13850: endpoint@1 {
                                reg = <1>;
                                remote-endpoint = <&camera1_out>;
                                data-lanes = <1 2 3 4>;
                        };
                };
                port@1 {
                        reg = <1>;
                        #address-cells = <1>;
                        #size-cells = <0>;

                        csidphy0_out: endpoint@0 {
                                reg = <0>;
                                remote-endpoint = <&mipi2_csi2_input>;
                        };
                };
        };
};

&csi2_dphy3 {
	status = "okay";

        ports {
                #address-cells = <1>;
                #size-cells = <0>;
                port@0 {
                        reg = <0>;
			            #address-cells = <1>;
                        #size-cells = <0>;

                        mipi_dphy3_in_tl13850: endpoint@1 {
                                reg = <1>;
                                remote-endpoint = <&camera2_out>;
                                data-lanes = <1 2 3 4>;
                        };
                };
                port@1 {
                        reg = <1>;
                        #address-cells = <1>;
                        #size-cells = <0>;

                        csidphy3_out: endpoint@0 {
                                reg = <0>;
                                remote-endpoint = <&mipi4_csi2_input>;
                        };
                };
        };
};

&mipi2_csi2 {
        status = "okay";

        ports {
                #address-cells = <1>;
                #size-cells = <0>;

                port@0 {
                        reg = <0>;
                        #address-cells = <1>;
                        #size-cells = <0>;

                        mipi2_csi2_input: endpoint@1 {
                                reg = <1>;
                                remote-endpoint = <&csidphy0_out>;
                        };
                };

                port@1 {
                        reg = <1>;
                        #address-cells = <1>;
                        #size-cells = <0>;

                        mipi2_csi2_output: endpoint@0 {
                                reg = <0>;
                                remote-endpoint = <&cif_mipi_in1>;
                        };
                };
        };
};

&mipi4_csi2 {
        status = "okay";

        ports {
                #address-cells = <1>;
                #size-cells = <0>;

                port@0 {
                        reg = <0>;
                        #address-cells = <1>;
                        #size-cells = <0>;

                        mipi4_csi2_input: endpoint@1 {
                                reg = <1>;
                                remote-endpoint = <&csidphy3_out>;
                        };
                };

                port@1 {
                        reg = <1>;
                        #address-cells = <1>;
                        #size-cells = <0>;

                        mipi4_csi2_output: endpoint@0 {
                                reg = <0>;
                                remote-endpoint = <&cif_mipi_in3>;
                        };
                };
        };
};

&rkcif_mipi_lvds1 {
        status = "okay";

        port {
                cif_mipi_in1: endpoint {
                        remote-endpoint = <&mipi2_csi2_output>;
                };
        };
};

&rkcif_mipi_lvds3 {
        status = "okay";

        port {
                cif_mipi_in3: endpoint {
                        remote-endpoint = <&mipi4_csi2_output>;
                };
        };
};

&rkcif_mipi_lvds1_sditf {
	status = "okay";

	port {
                mipi_lvds1_sditf: endpoint {
                        remote-endpoint = <&isp_vir2_in0>;
                };
        };
};

&rkcif_mipi_lvds3_sditf {
	status = "okay";

	port {
                mipi_lvds3_sditf: endpoint {
                        remote-endpoint = <&isp_vir1_in0>;
                };
        };
};


&rkisp_vir1 {
        status = "okay";

        port {
                #address-cells = <1>;
                #size-cells = <0>;

                isp_vir1_in0: endpoint@0 {
                        reg = <0>;
                        remote-endpoint = <&mipi_lvds3_sditf>;
                };
        };
};

&rkisp_vir2 {
        status = "okay";

        port {
                #address-cells = <1>;
                #size-cells = <0>;

                isp_vir2_in0: endpoint@0 {
                        reg = <0>;
                        remote-endpoint = <&mipi_lvds1_sditf>;
                };
        };
};

&rkcif {
        status = "okay";
};

&csi2_dphy0_hw {
        status = "okay";
};

&csi2_dphy1_hw {
        status = "okay";
};

&rkcif_mmu {
        status = "okay";
};

&rkisp {
        status = "okay";
};

&rkisp_mmu {
        status = "okay";
};

&rkvpss {
        status = "okay";
};

&rkvpss_mmu {
        status = "okay";
};

&rkvpss_vir0 {
        status = "okay";
};

&rkisp_vir0_sditf {
	status = "okay";
};

&rkvpss_vir1 {
        status = "okay";
};

&rkvpss_vir2 {
        status = "okay";
};

修改完后重新编译内核镜像测试即可。

抓图可使用如下命令

v4l2-ctl -d /dev/ video-camera0 --set-fmt-video=width=1920,height=1080,pixelformat='UYVY'
--stream-mmap=4 --stream-count=1 --stream-to=/tmp/cap.raw --stream-skip=2
参数说明：
-d ：指定设备名称
--set-fmt-video ：设置分辨率，需和 sensor 输出分辨率一致， sensor 当前分辨率可通过 media-ctl -p -d
/dev/mediaX 查看。
pixelformat ：输出数据格式
--stream-mmap ： mmap buffer 数量。
--stream-count ：抓取的帧数，多帧也是存在同一文件。
--stream-to ：指定存储路径。
--stream-skip ：跳掉的帧数。
实时显示到显示wayland上命令
配置 wayland显示在 HDMI为主屏

echo "output:HDMI-A-1:primary" > /tmp/.weston_drm.conf

获取视频流并显示到HDMI命令：

gst-launch-1.0 v4l2src device=/dev/video-camera0 ! video/x-raw,format=NV12,width=1920,height=1080, framerate=30/1 ! waylandsink

查看video设备节点对于的media拓扑结构命令
media-ctl -p -d /dev/media0

查看mp对应的video节点命令

media-ctl -d /dev/media1 -e "rkisp_mainpath"
