STM32—复位和时钟控制（RCC）

复位

• 系统复位
  除了时钟控制器的RCC_CSR寄存器中的复位标志位和备份区域中的寄存器(见图4)以外，系统
  复位将复位所有寄存器至它们的复位状态。

当发生以下任一事件时，产生一个系统复位：

1. NRST引脚上的低电平(外部复位)
2. 窗口看门狗计数终止(WWDG复位)
3. 独立看门狗计数终止(IWDG复位)
4. 软件复位(SW复位)
5. 低功耗管理复位

可通过查看RCC_CSR控制状态寄存器中的复位状态标志位识别复位事件来源。

• 电源复位
  当以下事件中之一发生时，产生电源复位：

6. 上电/掉电复位(POR/PDR复位)
7. 从待机模式中返回

电源复位将复位除了备份区域外的所有寄存器。

• 备份区复位
  备份区域拥有两个专门的复位，它们只影响备份区域(见图4)。
  当以下事件中之一发生时，产生备份区域复位。
• 软件复位，备份区域复位可由设置备份域控制寄存器 (RCC_BDCR)(见6.3.9节)中的BDRST位产生。
• 在VDD和VBAT两者掉电的前提下，VDD或VBAT上电将引发备份区域复位。

时钟

• 什么是时钟？

时钟打开，对应的设备才会工作

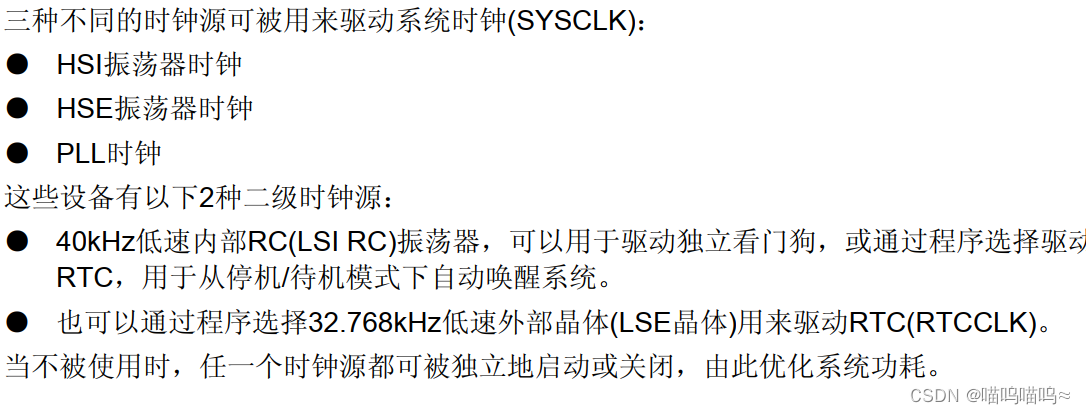

• 时钟的来源

HSI（高速的内部时钟）
HSE（高速的外部时钟）
PLL（锁相环倍频时钟）

用CubeMX配置时钟

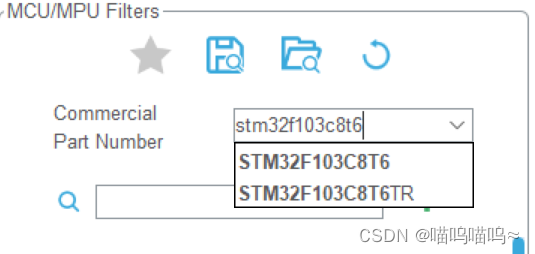

1.选择芯片型号

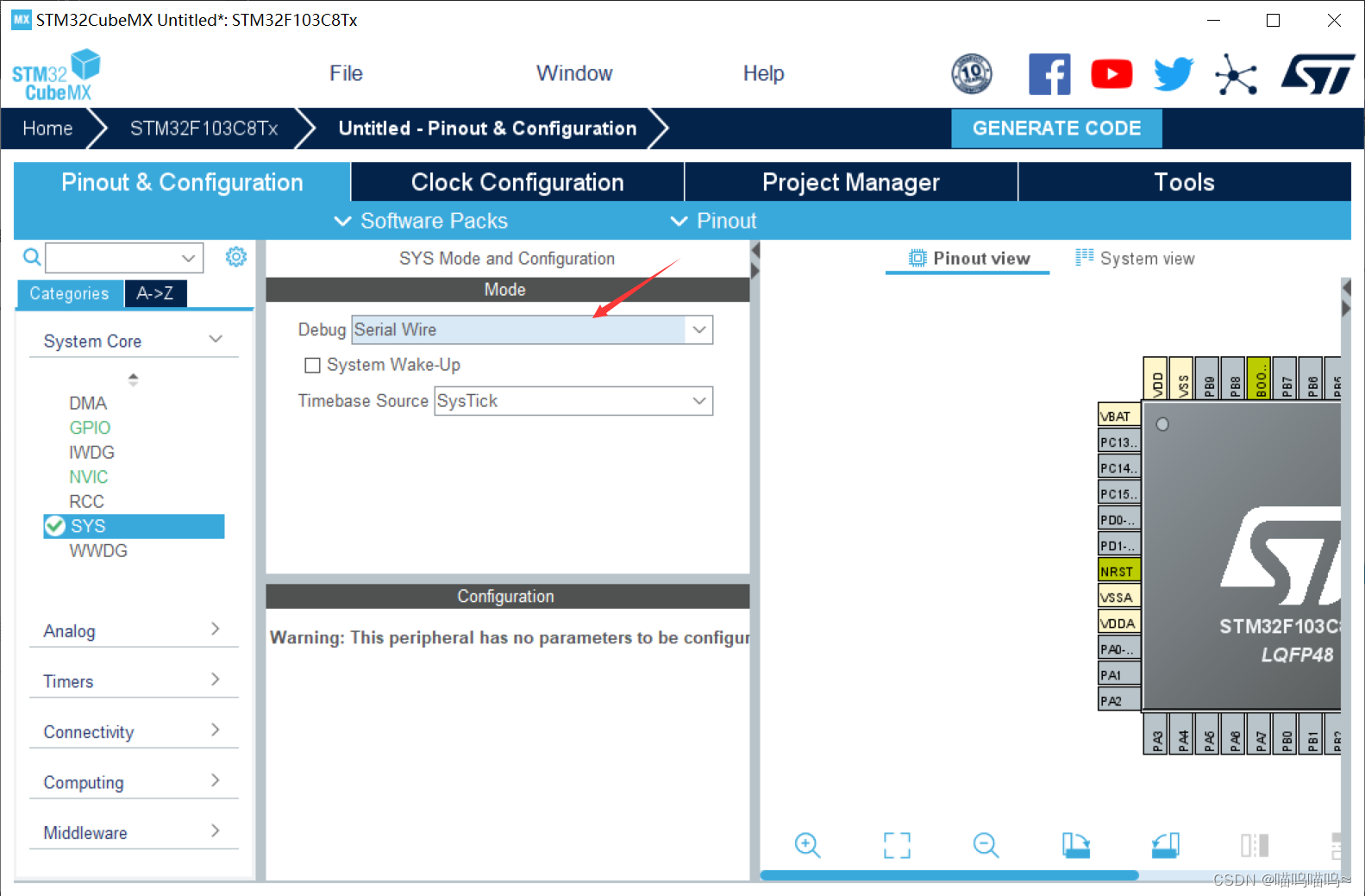

2.Debug改为Serial Write

3.配置时钟

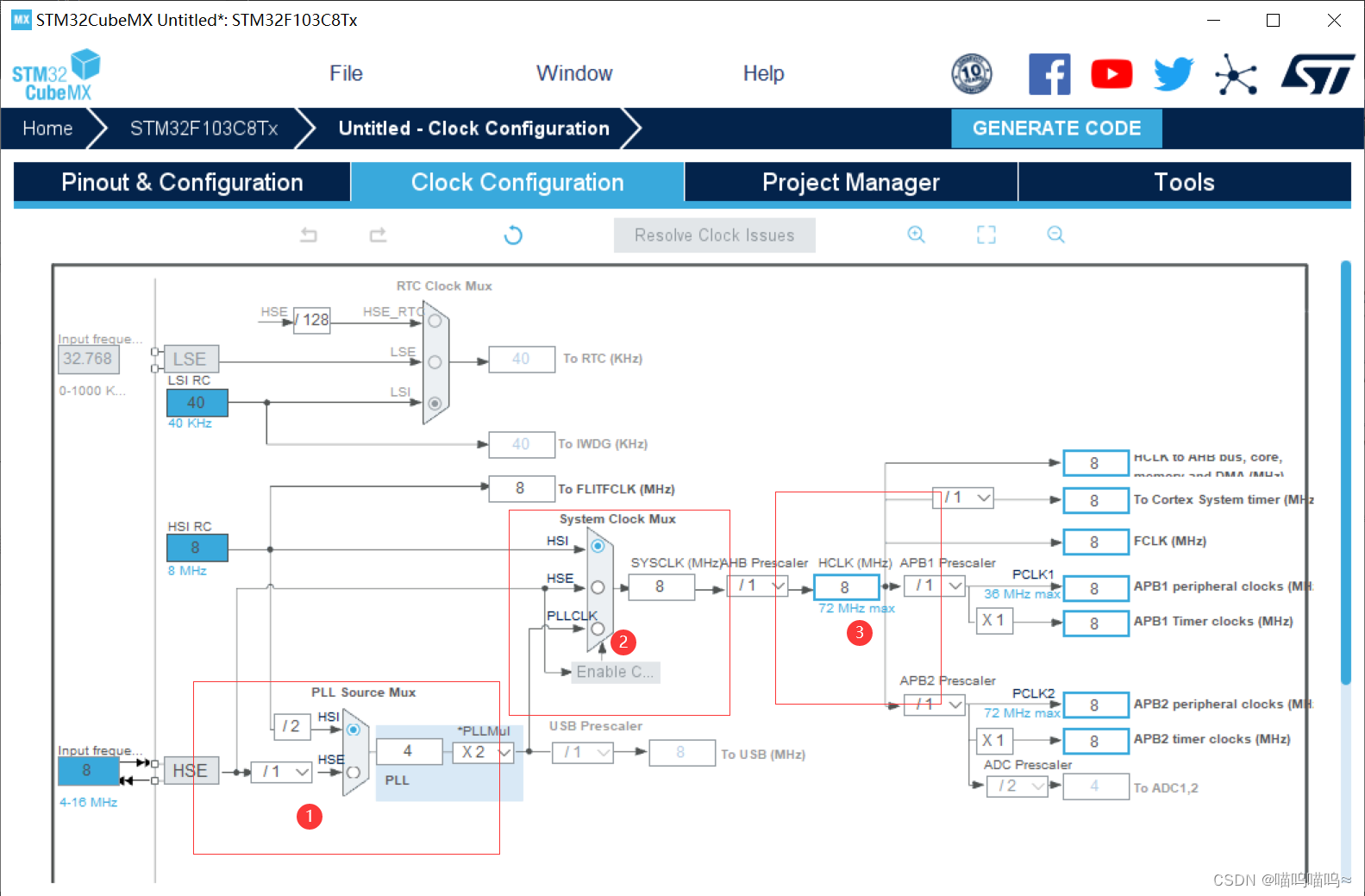

时钟树

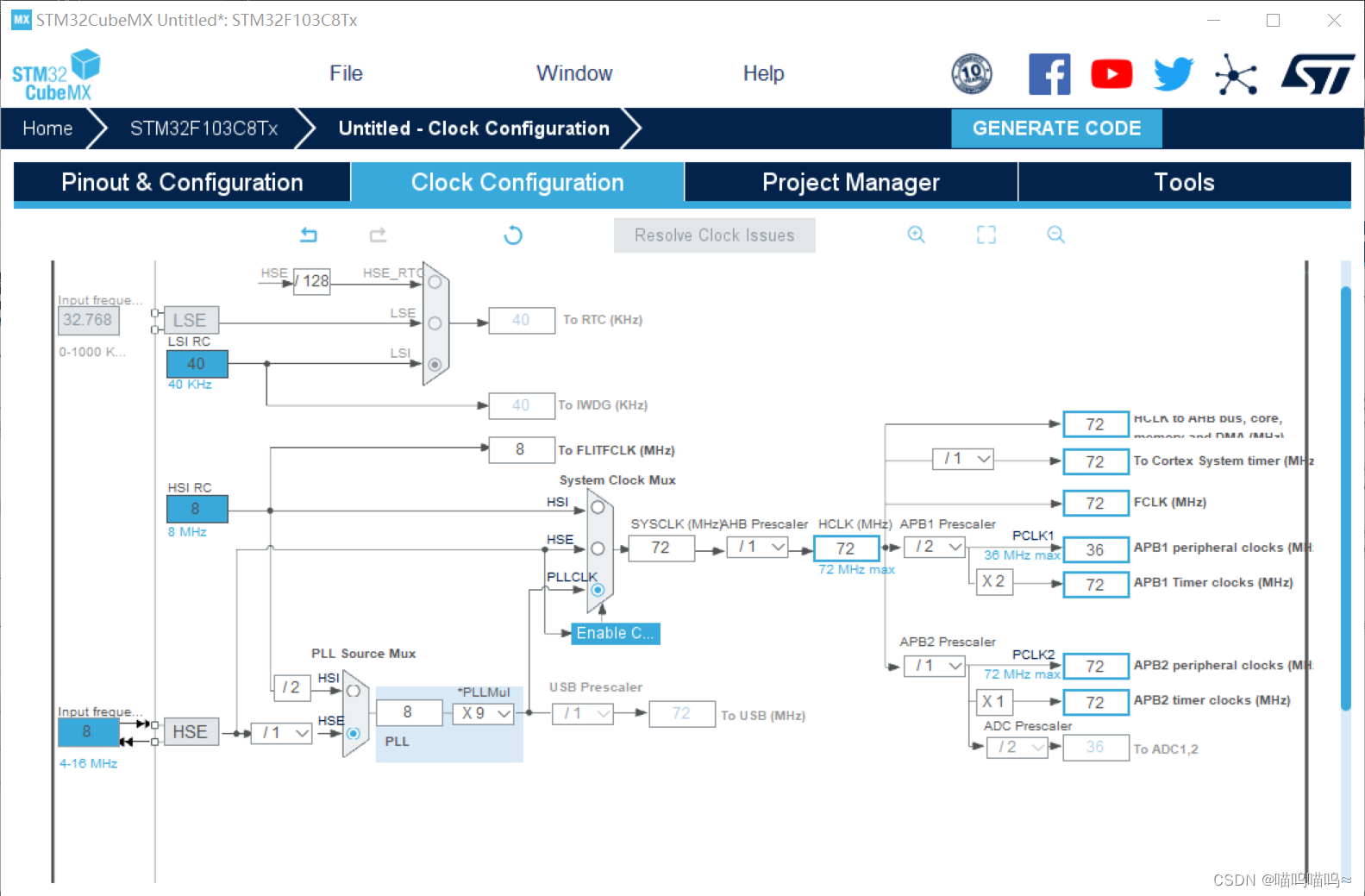

改为下面配置，按下回车

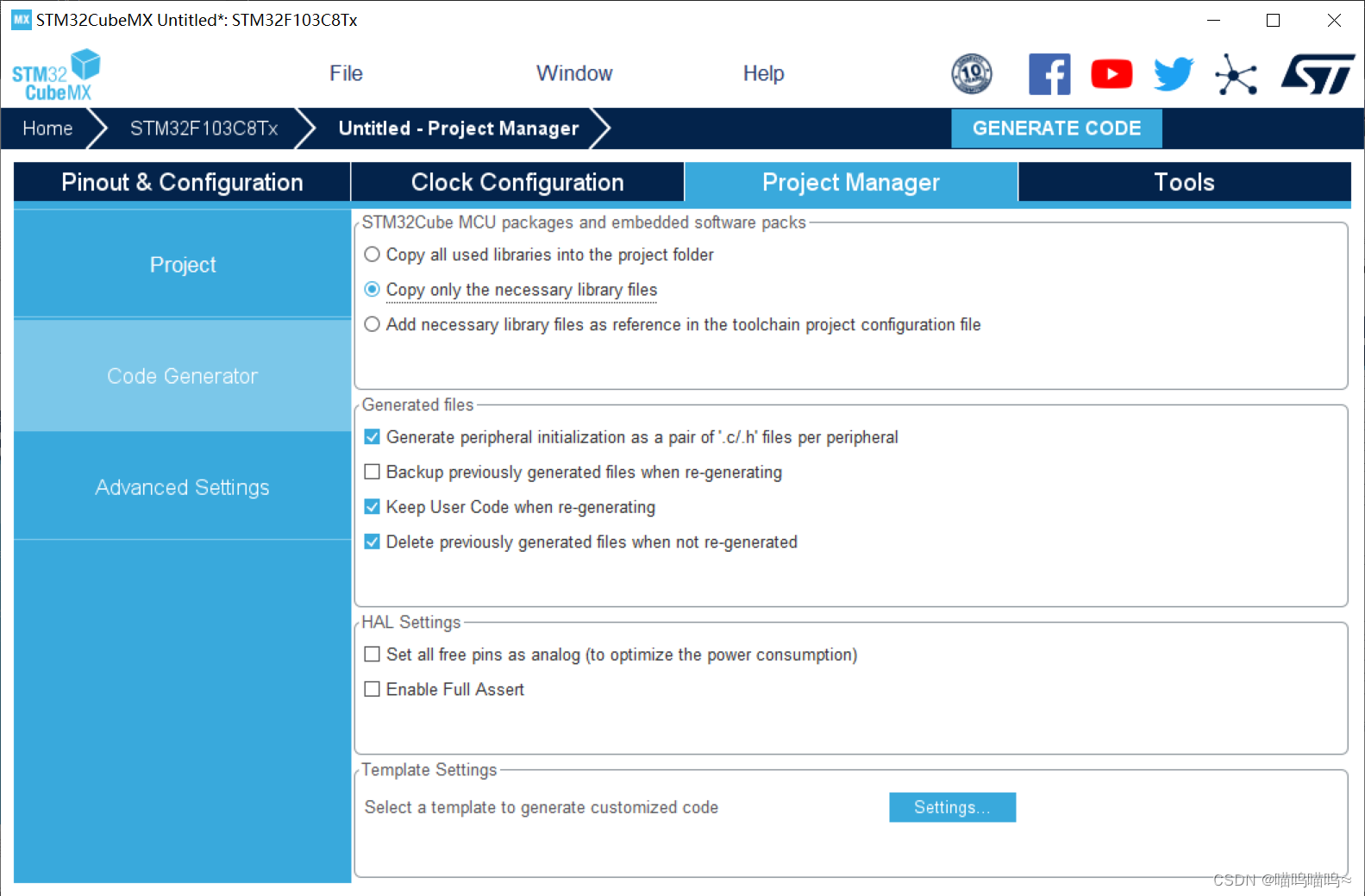

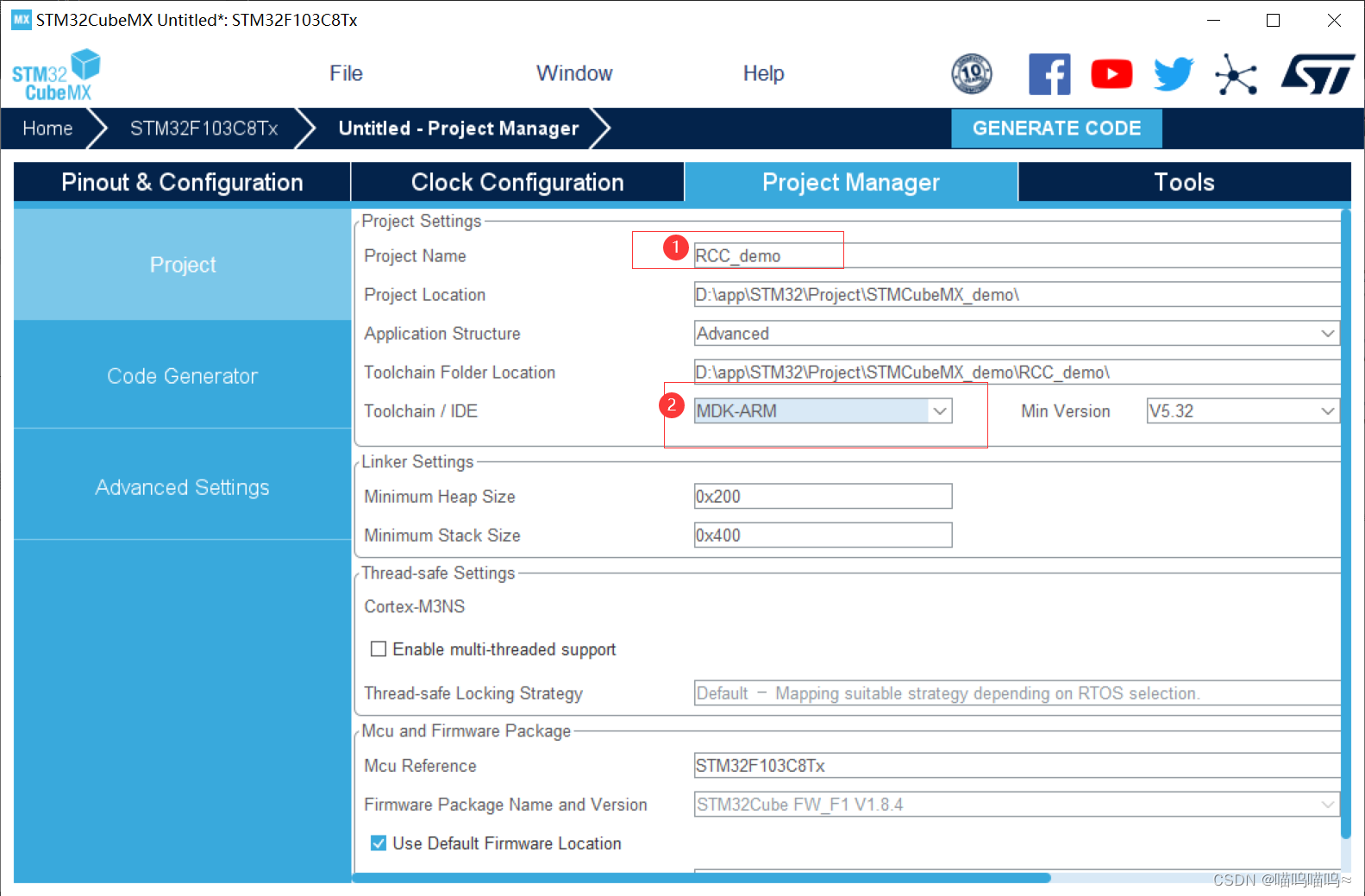

写工程 Name,更改需要的设置，最后生成
