uvm sequence 机制

什么是uvm sequence机制

  • 控制和产生一系列事务，并将事务发送给driver的一套机制。
  • 功能
  1. 控制；
  2. 产生；
  3. 发送
  • 消耗仿真时间，所以用在task phase ；

为什么使用uvm sequence

  • 将事务的产生和驱动分离开；
  • sequence产生激励；
  • driver驱动激励；

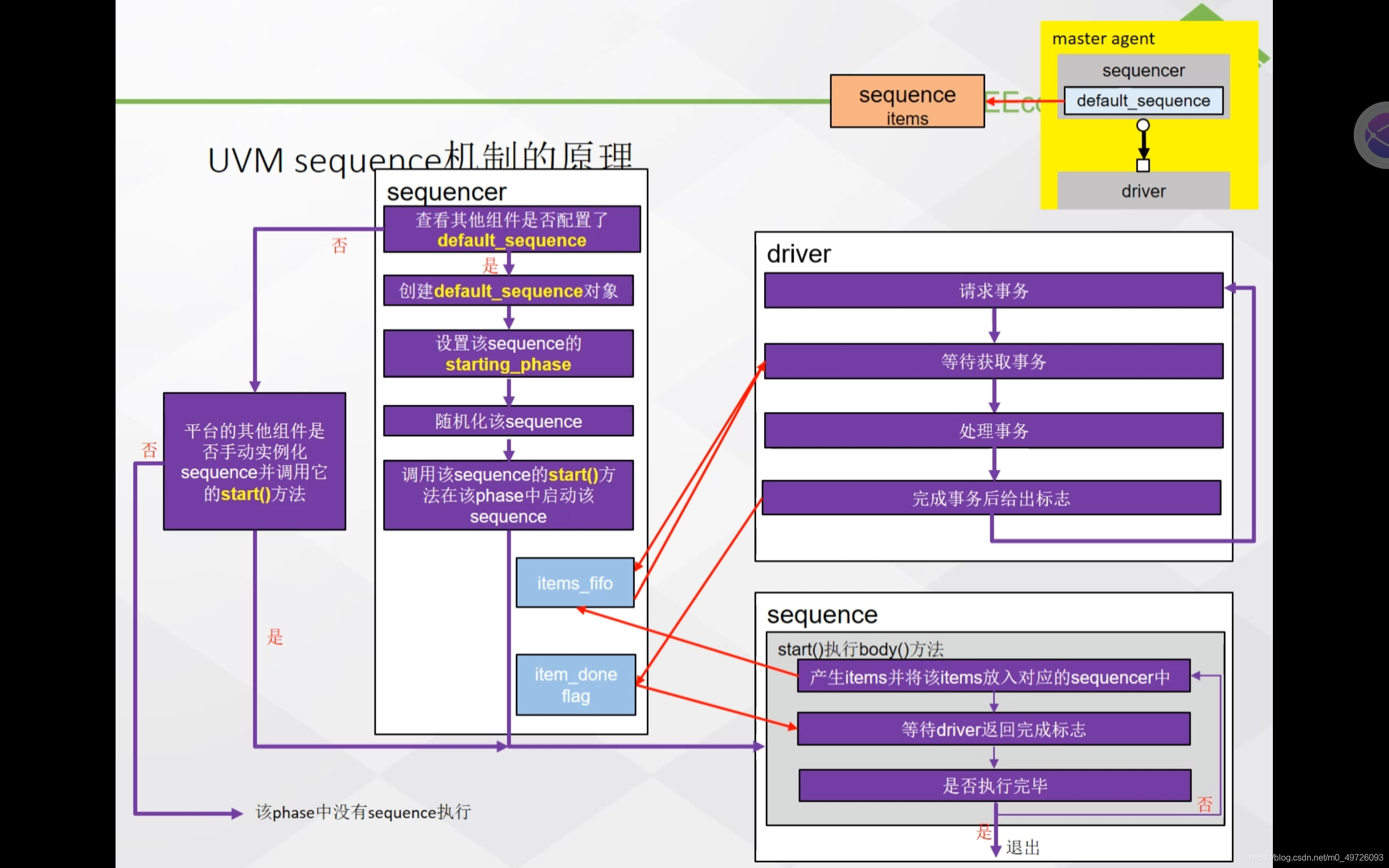

uvm sequence 机制的原理

三个部分：driver 、sequence 、sequencer
在这里插入图片描述

如何实现uvm sequence

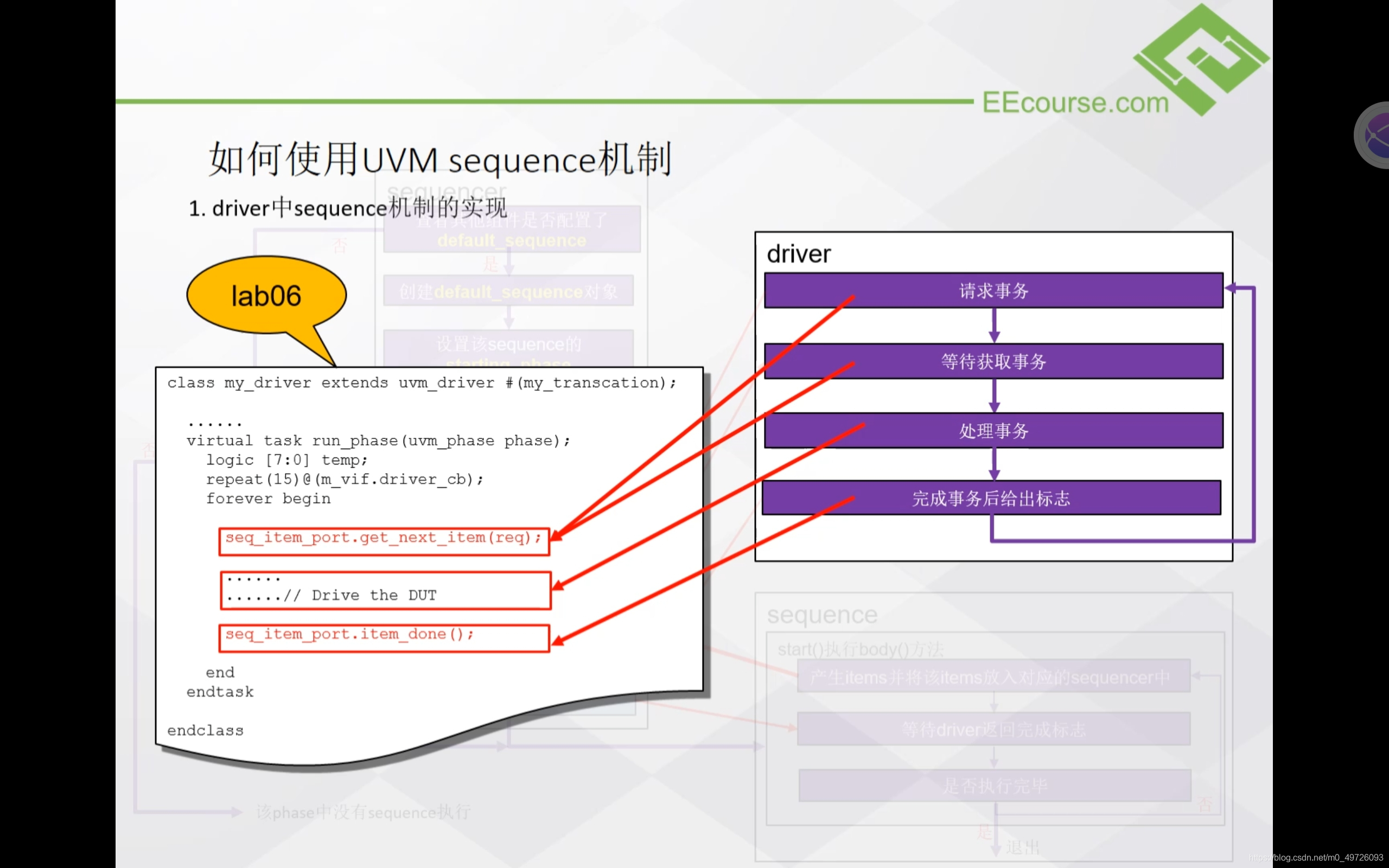

  1. driver中sequence机制的实现
    在这里插入图片描述
  2. sequencer是比较复杂的，uvm已经实现了sequenceer的所有机制
  3. sequence中的实现
    在这里插入图片描述

常用的uvm_do_*宏

  • `uvm_do(seq or item)
    括号中是sequence的句柄或者所要产生的事务；
  • `uvm_do_with(seq or item， constraint)
    添加约束
  • `uvm_do_on(seq or item，seqr)
    为前面的sequence或item指定相关联的sequencer
  • `uvm_do_on_with(seq or item，seqr， constraint)

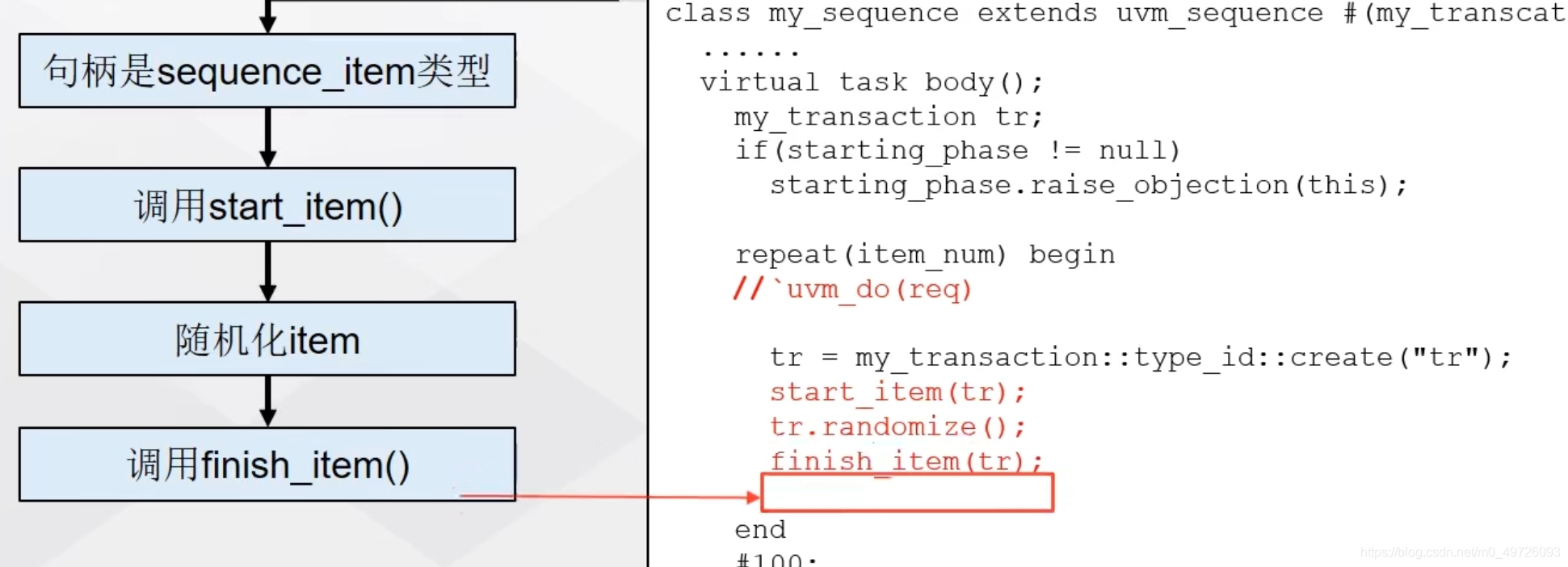

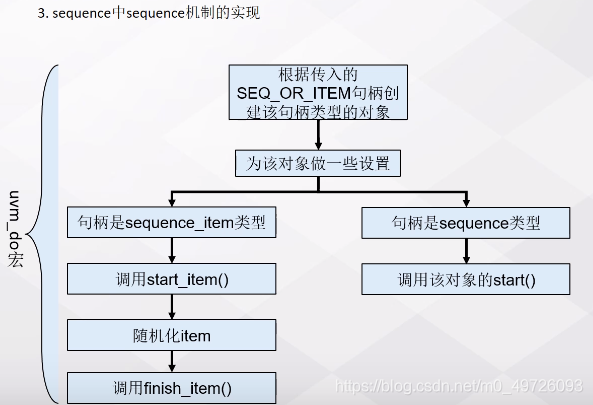

uvm_do_*宏系列的分解

在这里插入图片描述

在这里插入图片描述

  • 启动sequence的方法：
  1. 将所写sequence配置为default sequence ，自动调用sequence start 方法；
  2. 在组件中手动启动
    注释掉default sequence的配置语句；
    实例化sequence；
    raise_objection(this)
    start函数启动sequence；
    drop_objection(this)；

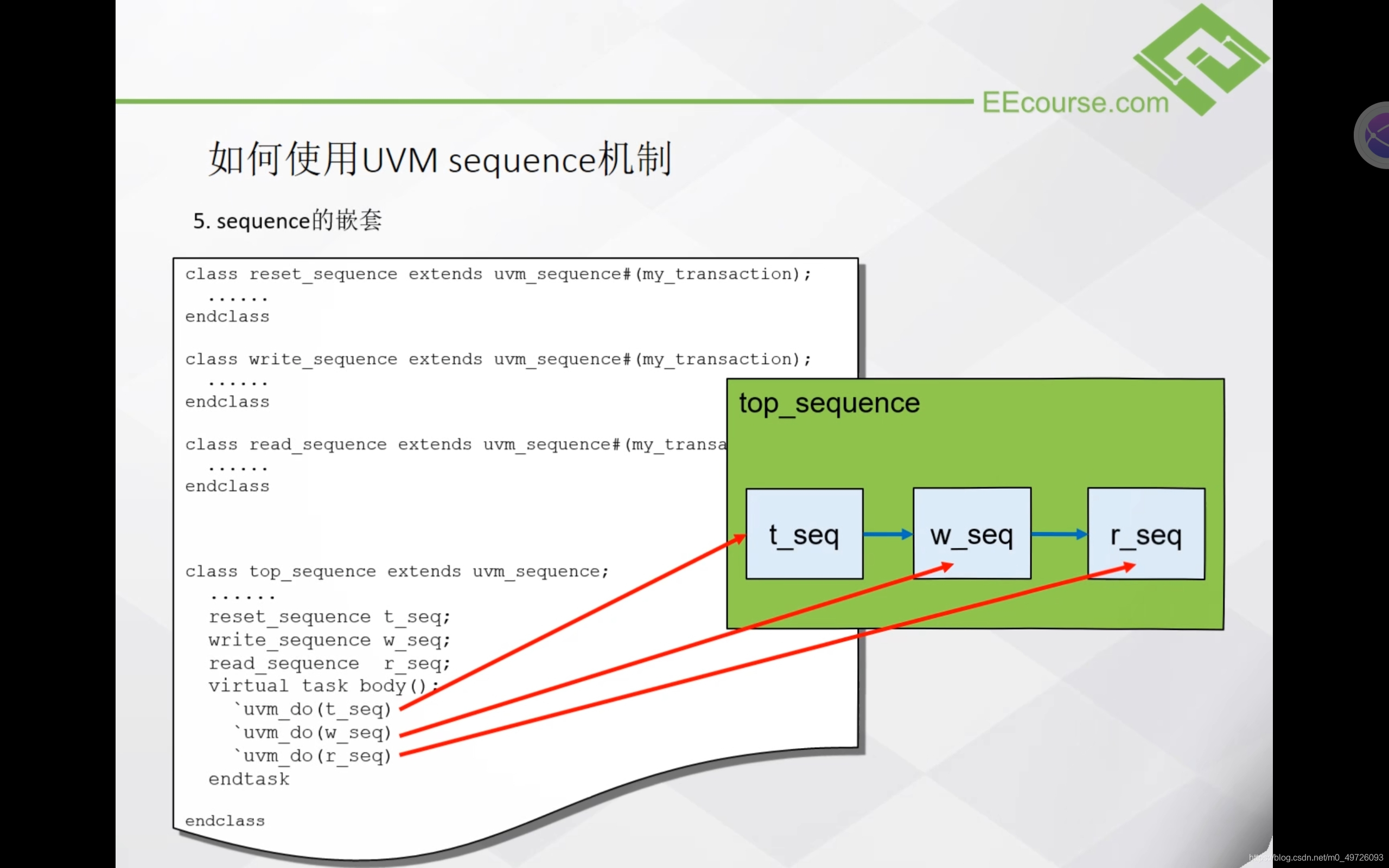

sequence的嵌套

在这里插入图片描述

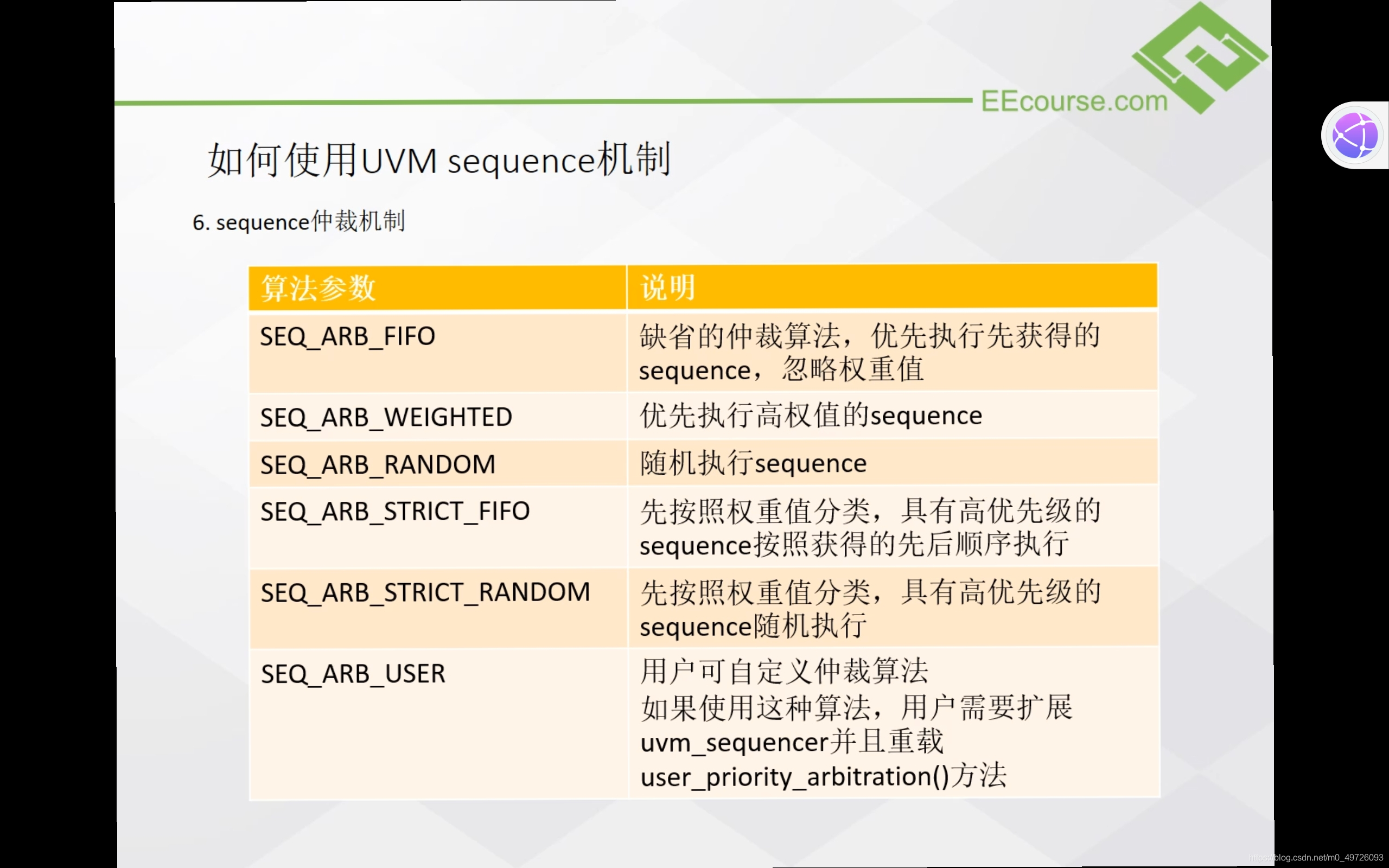

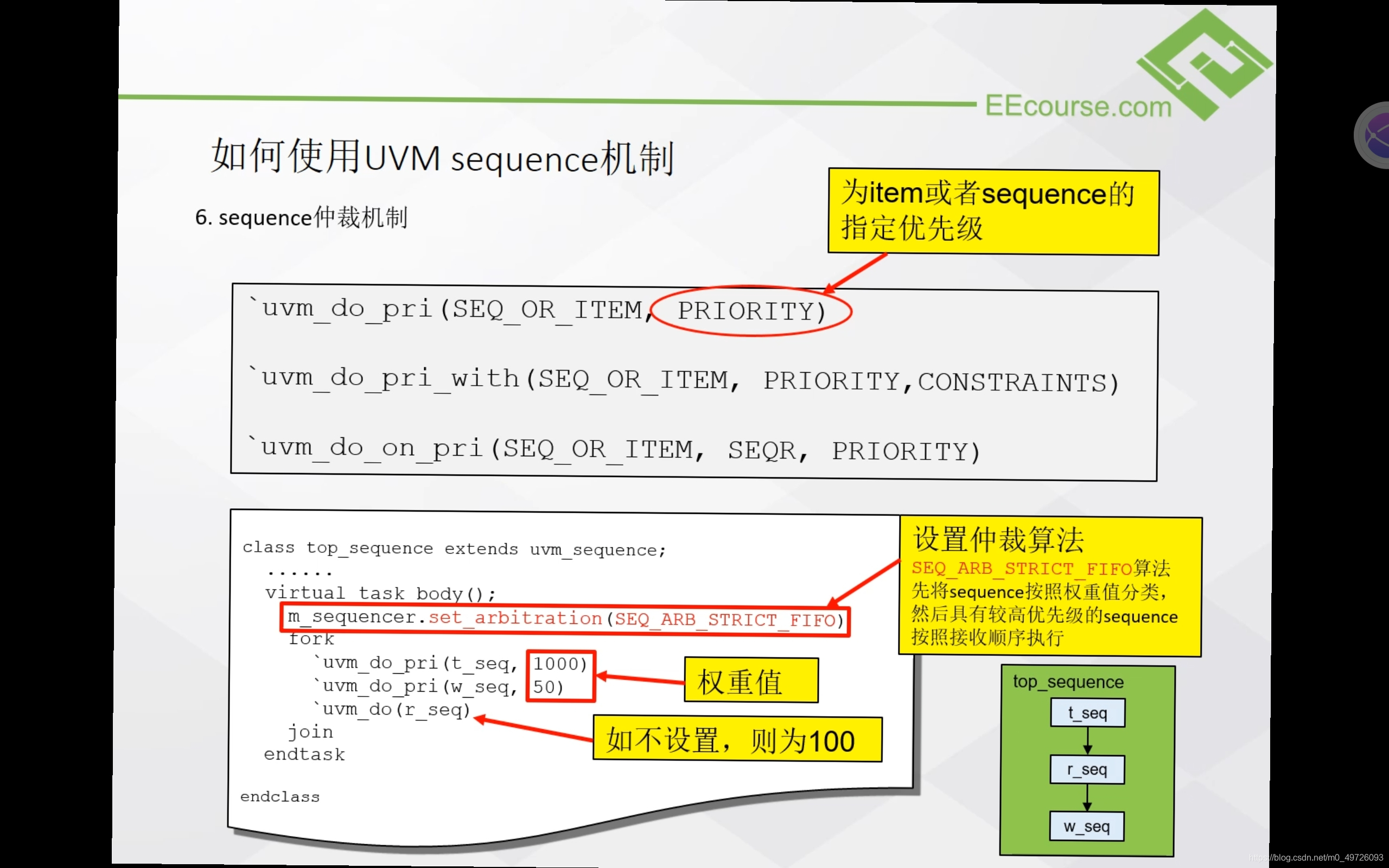

sequence的仲裁机制

在这里插入图片描述
在这里插入图片描述

  • 只有在被同一个sequencer启动多个sequence才需要仲裁；
  • 多个并行的sequence对应不同的sequencer则不需要仲裁；

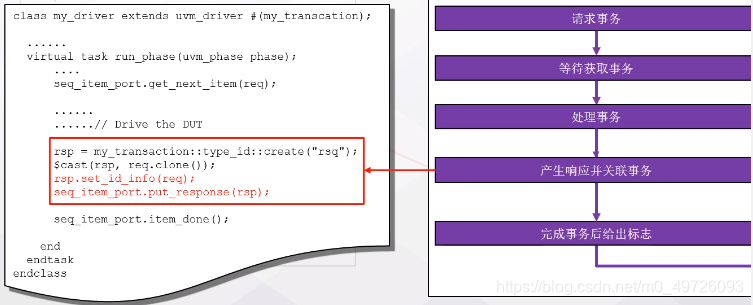

sequence获取响应

  • sequence在driver返回完成标志之后获取从driver处来的响应；
  • driver需要在完成标志发送之前发送响应
  • 响应内容与req内容完全一致
    在这里插入图片描述
    在这里插入图片描述
