本文描述了一次实验，配置VLAN10和20分别连接PC1-4，VLAN13连接SW3和R1，通过OSPF实现不同VLAN间的通信。实验步骤包括基础VLAN配置、接口IP设置及OSPF协议配置，结果显示所有PC间实现了互通，以PC1和PC5通信为例进行了验证。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

VLAN与OSPF的实验配置报告

  • 实验要求
    • 实验配置过程
      • 实验验证结果

实验要求

在这里插入图片描述

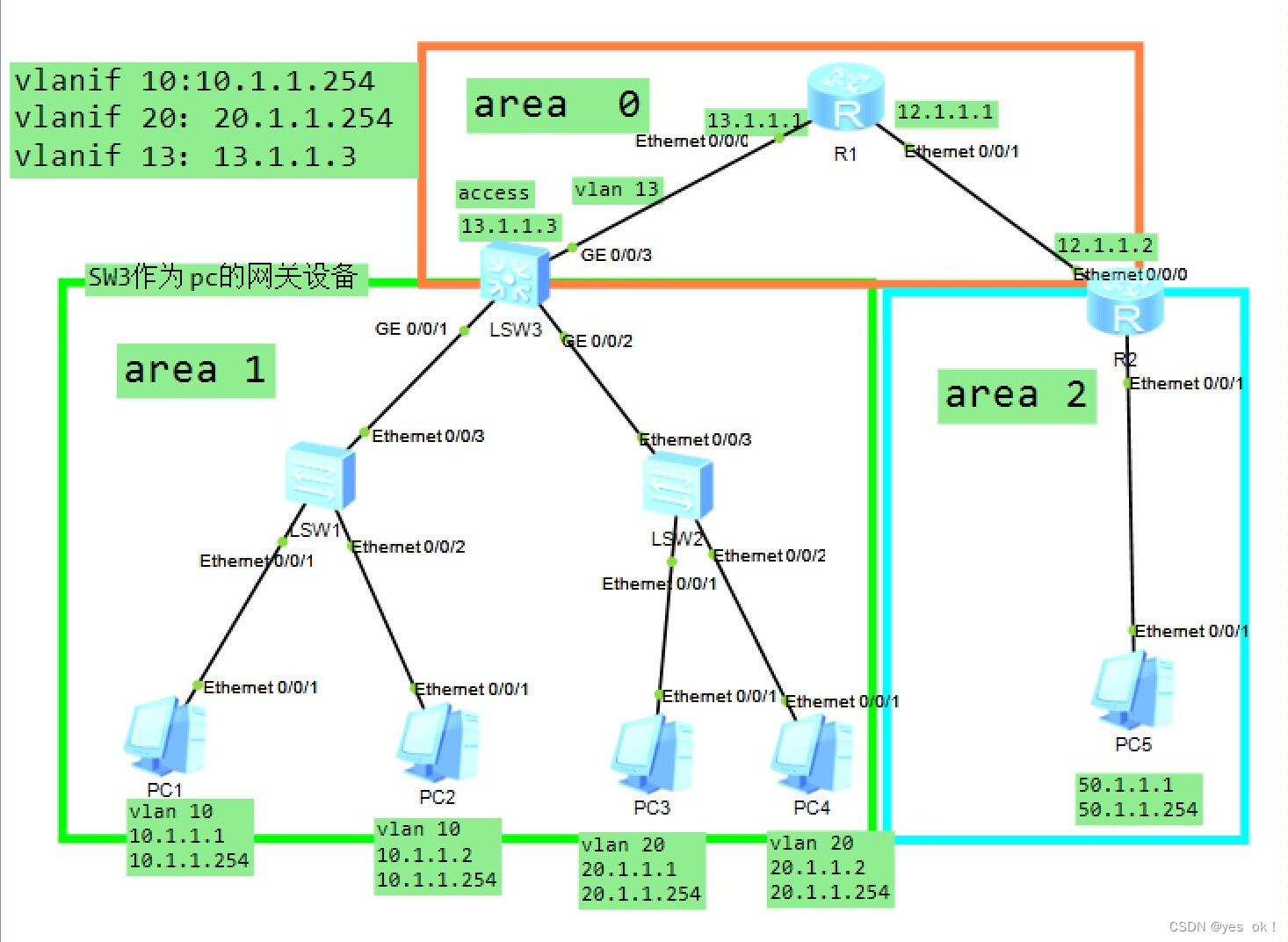

如图所示，有以下实验要求
1.pc1与pc2共同属于VLAN10，pc3与pc4共同属于VLAN20。SW3作为pc的网关设备
2.SW3与R1之间设置的VLAN13
3.全网如图所示，通过OSPF的不同区域实现通信

实验配置过程

1.做基础VLAN配置以及VLAN间路由

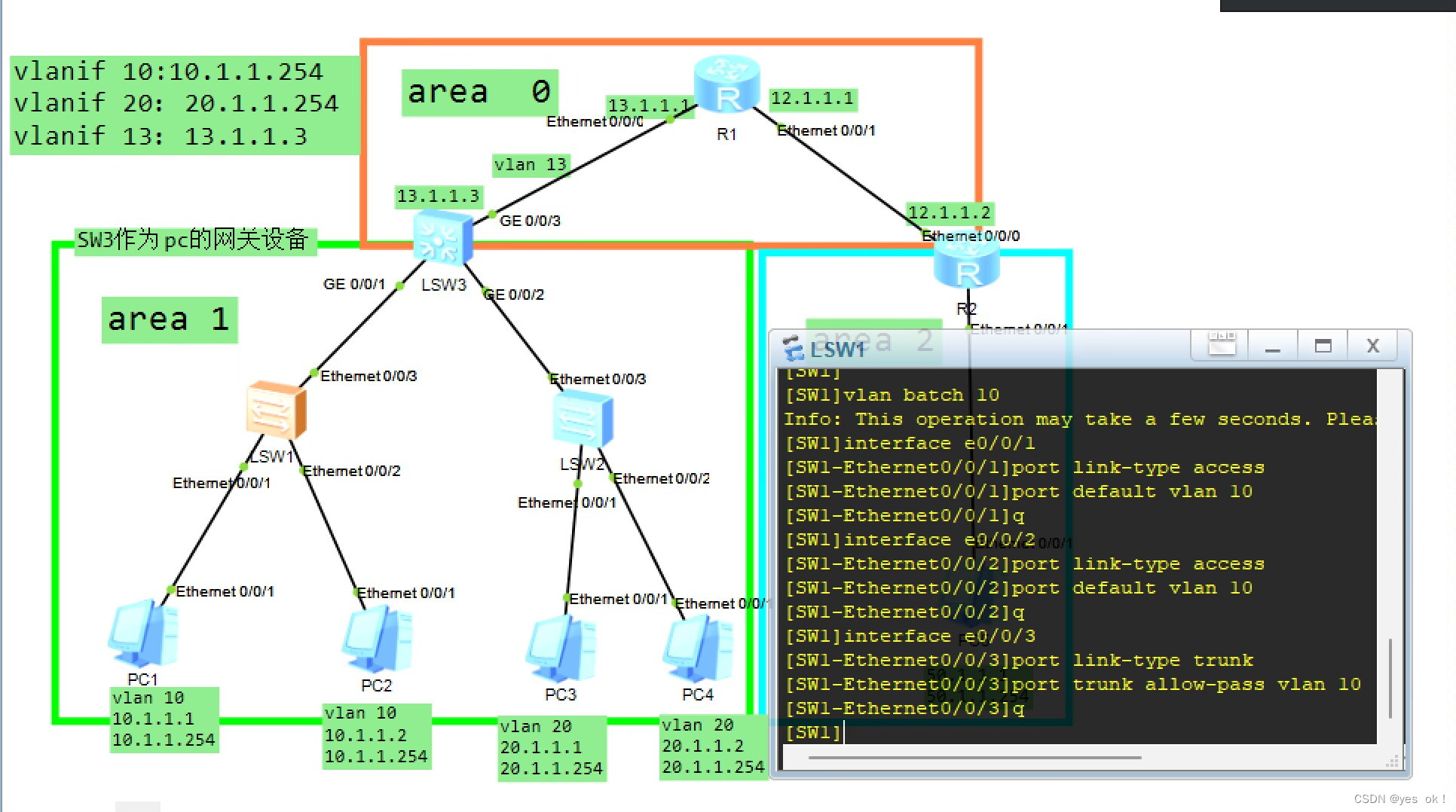

在这里插入图片描述

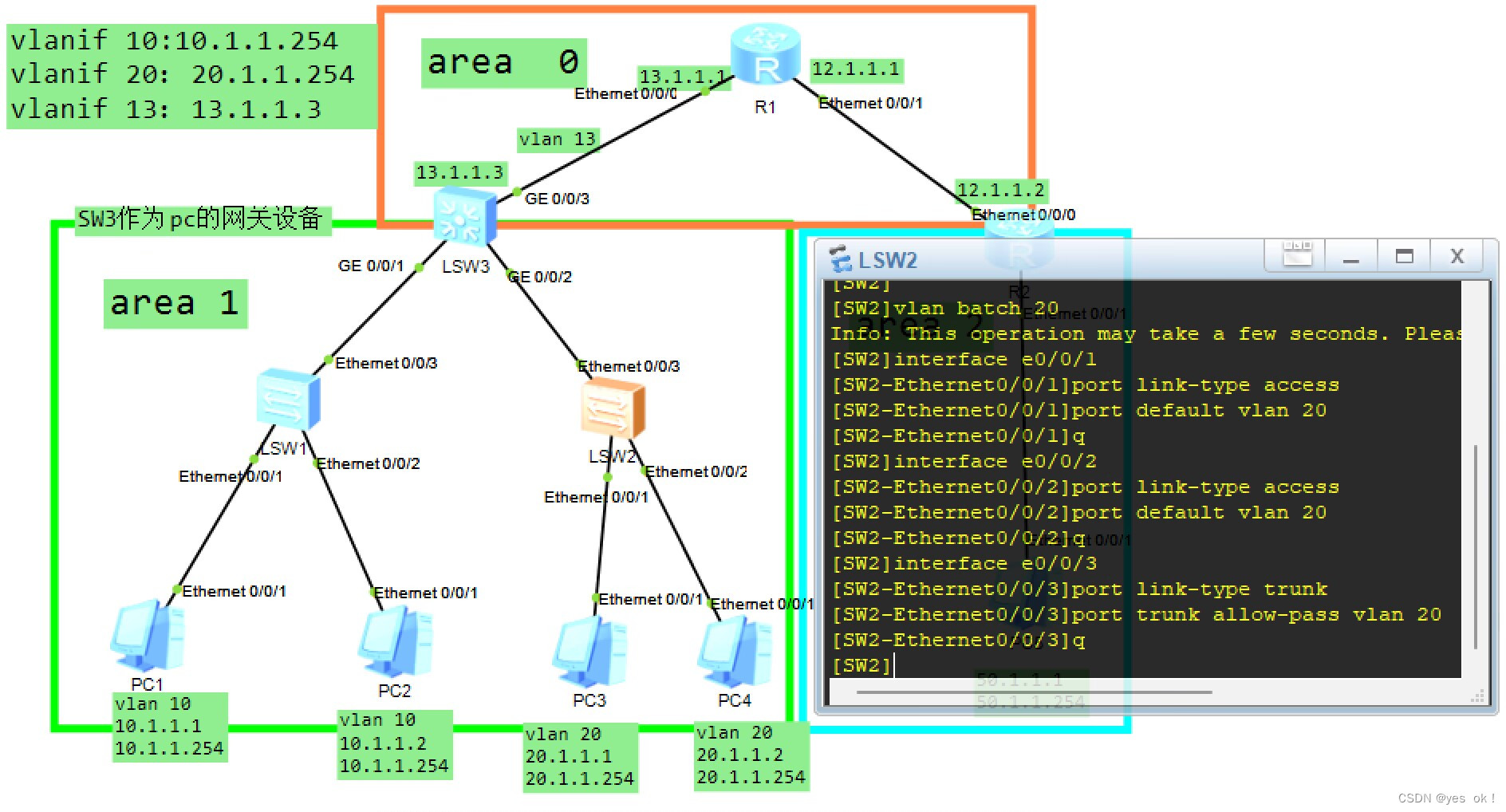

在这里插入图片描述

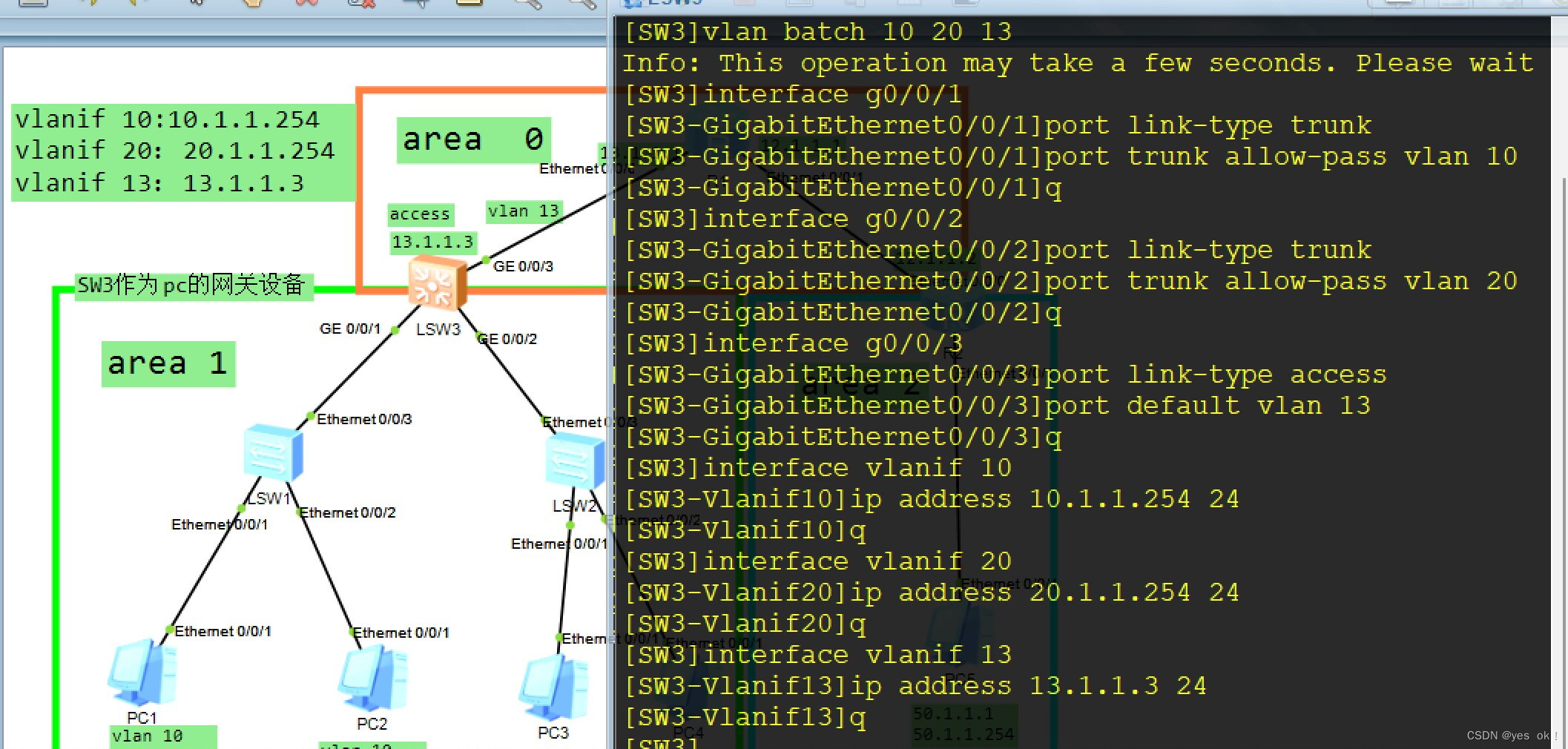

在这里插入图片描述
2.做接口IP配置

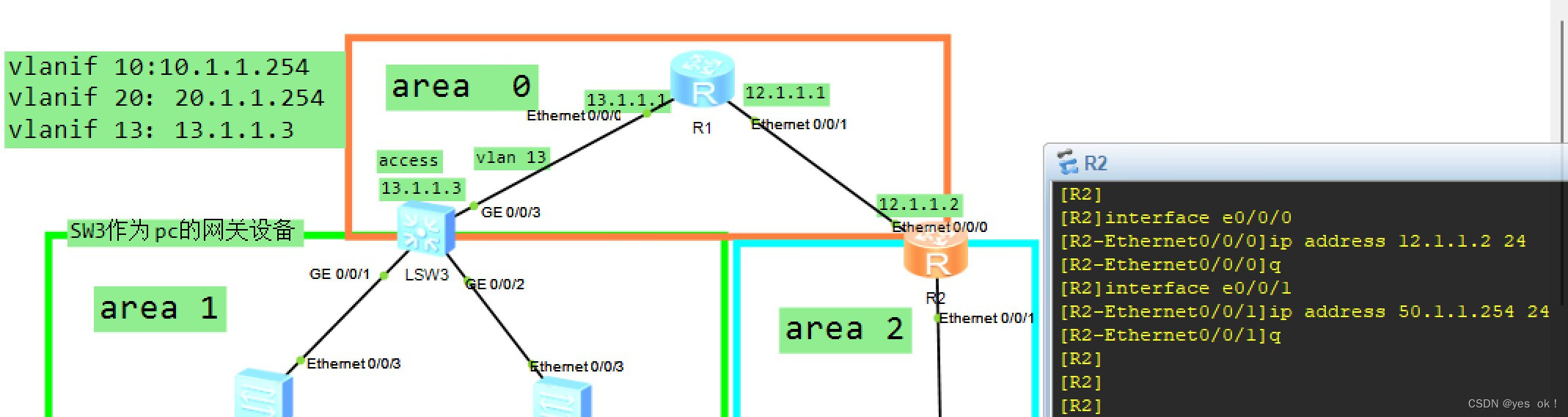

在这里插入图片描述
在这里插入图片描述
3.做OSPF协议通信
