串口通信：STM32给上位机连续发送helloworld

最新推荐文章于 2022-10-23 21:53:52 发布
最新推荐文章于 2022-10-23 21:53:52 发布
阅读量1.2k 收藏 3
点赞数
文章标签： stm32 单片机 arm
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_49297422/article/details/121046702
版权
本文档详述了一次STM32的USART串口通信实验，从项目配置、汇编代码编写到串口输出'Helloworld'的实现过程。通过设置RCC和GPIO寄存器，初始化USART1并配置波特率，实现了在串口终端连续发送字符的功能，并展示了波形图。实验总结了STM32如何通过汇编语言进行串口通信，适合嵌入式系统学习者参考。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

一、USART介绍

通用同步异步收发器(Universal Synchronous Asynchronous Receiver and Transmitter)是一个串行通信设备，可以灵活地与外部设备进行全双工数据交换。有别于 USART 还有一个
UART(Universal Asynchronous Receiver and Transmitter)，它是在 USART 基础上裁剪掉了同步通信功能，只有异步通信。简单区分同步和异步就是看通信时需不需要对外提供时钟输出，我们平时用的串口通信基本都是 UART。
串行通信一般是以帧格式传输数据，即是一帧一帧的传输，每帧包含有起始信号、数
据信息、停止信息，可能还有校验信息。USART 就是对这些传输参数有具体规定，当然也
不是只有唯一一个参数值，很多参数值都可以自定义设置，只是增强它的兼容性。

二、新建项目

（1）项目配置

1.新建project–> new μvision project
在这里插入图片描述

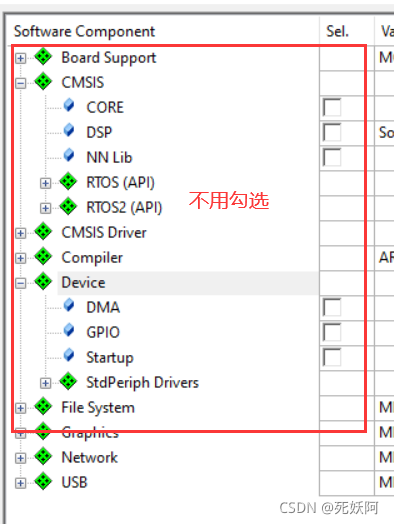

2.不用勾选
在这里插入图片描述

（2）创建汇编文件

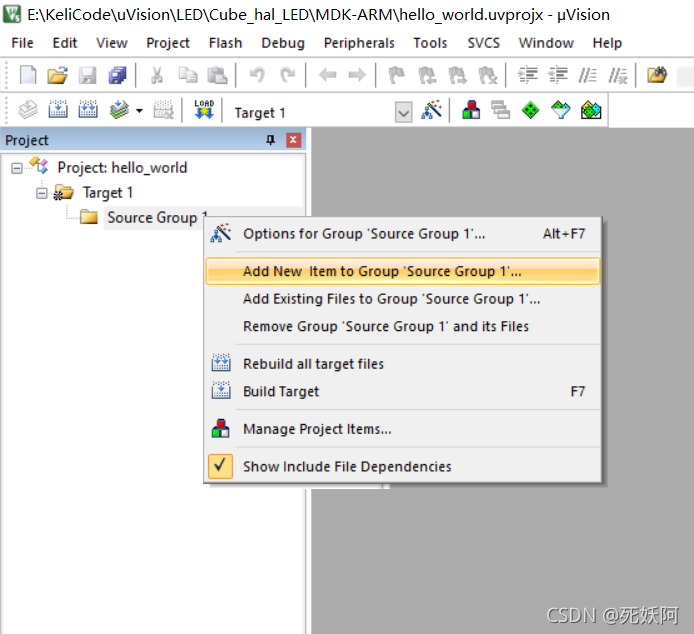

1.文件夹下，右键选择add new item…
在这里插入图片描述

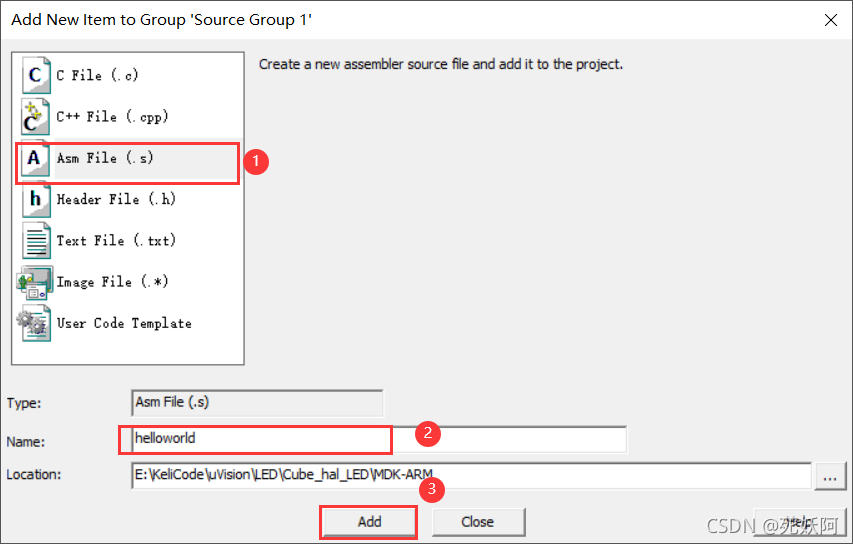

2.选择汇编文件，输入文件名字，添加：
在这里插入图片描述
3.添加如下的代码：

;RCC寄存器地址映像
RCC_BASE            EQU    0x40021000
RCC_CR              EQU    (RCC_BASE + 0x00)
RCC_CFGR            EQU    (RCC_BASE + 0x04)
RCC_CIR             EQU    (RCC_BASE + 0x08)
RCC_APB2RSTR        EQU    (RCC_BASE + 0x0C)
RCC_APB1RSTR        EQU    (RCC_BASE + 0x10)
RCC_AHBENR          EQU    (RCC_BASE + 0x14)
RCC_APB2ENR         EQU    (RCC_BASE + 0x18)
RCC_APB1ENR         EQU    (RCC_BASE + 0x1C)
RCC_BDCR            EQU    (RCC_BASE + 0x20)
RCC_CSR             EQU    (RCC_BASE + 0x24)

;AFIO寄存器地址映像
AFIO_BASE           EQU    0x40010000
AFIO_EVCR           EQU    (AFIO_BASE + 0x00)
AFIO_MAPR           EQU    (AFIO_BASE + 0x04)
AFIO_EXTICR1        EQU    (AFIO_BASE + 0x08)
AFIO_EXTICR2        EQU    (AFIO_BASE + 0x0C)
AFIO_EXTICR3        EQU    (AFIO_BASE + 0x10)
AFIO_EXTICR4        EQU    (AFIO_BASE + 0x14)

;GPIOA寄存器地址映像
GPIOA_BASE          EQU    0x40010800
GPIOA_CRL           EQU    (GPIOA_BASE + 0x00)
GPIOA_CRH           EQU    (GPIOA_BASE + 0x04)
GPIOA_IDR           EQU    (GPIOA_BASE + 0x08)
GPIOA_ODR           EQU    (GPIOA_BASE + 0x0C)
GPIOA_BSRR          EQU    (GPIOA_BASE + 0x10)
GPIOA_BRR           EQU    (GPIOA_BASE + 0x14)
GPIOA_LCKR          EQU    (GPIOA_BASE + 0x18)

;GPIO C口控制
GPIOC_BASE          EQU    0x40011000
GPIOC_CRL           EQU    (GPIOC_BASE + 0x00)
GPIOC_CRH           EQU    (GPIOC_BASE + 0x04)
GPIOC_IDR           EQU    (GPIOC_BASE + 0x08)
GPIOC_ODR           EQU    (GPIOC_BASE + 0x0C)
GPIOC_BSRR          EQU    (GPIOC_BASE + 0x10)
GPIOC_BRR           EQU    (GPIOC_BASE + 0x14)
GPIOC_LCKR          EQU    (GPIOC_BASE + 0x18)

;串口1控制
USART1_BASE         EQU    0x40013800
USART1_SR           EQU    (USART1_BASE + 0x00)
USART1_DR           EQU    (USART1_BASE + 0x04)
USART1_BRR          EQU    (USART1_BASE + 0x08)
USART1_CR1          EQU    (USART1_BASE + 0x0c)
USART1_CR2          EQU    (USART1_BASE + 0x10)
USART1_CR3          EQU    (USART1_BASE + 0x14)
USART1_GTPR         EQU    (USART1_BASE + 0x18)

;NVIC寄存器地址
NVIC_BASE           EQU    0xE000E000
NVIC_SETEN          EQU    (NVIC_BASE + 0x0010)
;SETENA寄存器阵列的起始地址
NVIC_IRQPRI         EQU    (NVIC_BASE + 0x0400)
;中断优先级寄存器阵列的起始地址
NVIC_VECTTBL        EQU    (NVIC_BASE + 0x0D08)
;向量表偏移寄存器的地址
NVIC_AIRCR          EQU    (NVIC_BASE + 0x0D0C)
;应用程序中断及复位控制寄存器的地址
SETENA0             EQU    0xE000E100
SETENA1             EQU    0xE000E104


;SysTick寄存器地址
SysTick_BASE        EQU    0xE000E010
SYSTICKCSR          EQU    (SysTick_BASE + 0x00)
SYSTICKRVR          EQU    (SysTick_BASE + 0x04)

;FLASH缓冲寄存器地址映像
FLASH_ACR           EQU    0x40022000

;SCB_BASE           EQU    (SCS_BASE + 0x0D00)

MSP_TOP             EQU    0x20005000
;主堆栈起始值
PSP_TOP             EQU    0x20004E00
;进程堆栈起始值

BitAlias_BASE       EQU    0x22000000
;位带别名区起始地址
Flag1               EQU    0x20000200
b_flas              EQU    (BitAlias_BASE + (0x200*32) + (0*4))
;位地址
b_05s               EQU    (BitAlias_BASE + (0x200*32) + (1*4))
;位地址
DlyI                EQU    0x20000204
DlyJ                EQU    0x20000208
DlyK                EQU    0x2000020C
SysTim              EQU    0x20000210


;常数定义
Bit0                EQU    0x00000001
Bit1                EQU    0x00000002
Bit2                EQU    0x00000004
Bit3                EQU    0x00000008
Bit4                EQU    0x00000010
Bit5                EQU    0x00000020
Bit6                EQU    0x00000040
Bit7                EQU    0x00000080
Bit8                EQU    0x00000100
Bit9                EQU    0x00000200
Bit10               EQU    0x00000400
Bit11               EQU    0x00000800
Bit12               EQU    0x00001000
Bit13               EQU    0x00002000
Bit14               EQU    0x00004000
Bit15               EQU    0x00008000
Bit16               EQU    0x00010000
Bit17               EQU    0x00020000
Bit18               EQU    0x00040000
Bit19               EQU    0x00080000
Bit20               EQU    0x00100000
Bit21               EQU    0x00200000
Bit22               EQU    0x00400000
Bit23               EQU    0x00800000
Bit24               EQU    0x01000000
Bit25               EQU    0x02000000
Bit26               EQU    0x04000000
Bit27               EQU    0x08000000
Bit28               EQU    0x10000000
Bit29               EQU    0x20000000
Bit30               EQU    0x40000000
Bit31               EQU    0x80000000


;向量表
    AREA RESET, DATA, READONLY
    DCD    MSP_TOP            ;初始化主堆栈
    DCD    Start              ;复位向量
    DCD    NMI_Handler        ;NMI Handler
    DCD    HardFault_Handler  ;Hard Fault Handler
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    SysTick_Handler    ;SysTick Handler
    SPACE  20                 ;预留空间20字节









;代码段
    AREA |.text|, CODE, READONLY
    ;主程序开始
    ENTRY
    ;指示程序从这里开始执行
Start
    ;时钟系统设置
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit16
    str    r1, [r0]
    ;开启外部晶振使能
    ;启动外部8M晶振

ClkOk
    ldr    r1, [r0]
    ands   r1, #Bit17
    beq    ClkOk
    ;等待外部晶振就绪
    ldr    r1,[r0]
    orr    r1,#Bit17
    str    r1,[r0]
    ;FLASH缓冲器
    ldr    r0, =FLASH_ACR
    mov    r1, #0x00000032
    str    r1, [r0]

    ;设置PLL锁相环倍率为7,HSE输入不分频
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    str    r1, [r0]
    ;启动PLL锁相环
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit24
    str    r1, [r0]
PllOk
    ldr    r1, [r0]
    ands   r1, #Bit25
    beq    PllOk
    ;选择PLL时钟作为系统时钟
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    orr    r1, #Bit1
    str    r1, [r0]
    ;其它RCC相关设置
    ldr    r0, =RCC_APB2ENR
    mov    r1, #(Bit14 :OR: Bit4 :OR: Bit2)
    str    r1, [r0]


    ;IO端口设置
    ldr    r0, =GPIOC_CRL
    ldr    r1, [r0]
    orr    r1, #(Bit28 :OR: Bit29)
    ;PC.7输出模式,最大速度50MHz
    and    r1, #(~Bit30 & ~Bit31)
    ;PC.7通用推挽输出模式
    str    r1, [r0]

    ;PA9串口0发射脚
    ldr    r0, =GPIOA_CRH
    ldr    r1, [r0]
    orr    r1, #(Bit4 :OR: Bit5)
    ;PA.9输出模式,最大速度50MHz
    orr    r1, #Bit7
    and    r1, #~Bit6
    ;10：复用功能推挽输出模式
    str    r1, [r0]


    ldr    r0, =USART1_BRR
    mov    r1, #0x271
    str    r1, [r0]
    ;配置波特率-> 115200

    ldr    r0, =USART1_CR1
    mov    r1, #0x200c
    str    r1, [r0]
    ;USART模块总使能 发送与接收使能
    ;71 02 00 00   2c 20 00 00

    ;AFIO 参数设置
    ;Systick 参数设置
    ldr    r0, =SYSTICKRVR
    ;Systick装初值
    mov    r1, #9000
    str    r1, [r0]
    ldr    r0, =SYSTICKCSR
    ;设定,启动Systick
    mov    r1, #0x03
    str    r1, [r0]

    ;NVIC
    ;ldr   r0, =SETENA0
    ;mov   r1, 0x00800000
    ;str   r1, [r0]
    ;ldr   r0, =SETENA1
    ;mov   r1, #0x00000100
    ;str   r1, [r0]

    ;切换成用户级线程序模式
    ldr    r0, =PSP_TOP
    ;初始化线程堆栈
    msr    psp, r0
    mov    r0, #3
    msr    control, r0

    ;初始化SRAM寄存器
    mov    r1, #0
    ldr    r0, =Flag1
    str    r1, [r0]
    ldr    r0, =DlyI
    str    r1, [r0]
    ldr    r0, =DlyJ
    str    r1, [r0]
    ldr    r0, =DlyK
    str    r1, [r0]
    ldr    r0, =SysTim
    str    r1, [r0]

;主循环
main
    ldr    r0, =Flag1
    ldr    r1, [r0]
    tst    r1, #Bit1
    ;SysTick产生0.5s,置位bit 1
    beq    main                  ;0.5s标志还没有置位

    ;0.5s标志已经置位
    ldr    r0, =b_05s
    ;位带操作清零0.5s标志
    mov    r1, #0
    str    r1, [r0]
    bl     LedFlas


    mov    r0, #'H'
    bl     send_a_char

	mov    r0, #'e'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #' '
    bl     send_a_char

	mov    r0, #'w'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #'r'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'d'
    bl     send_a_char

	mov    r0, #'\n'
    bl     send_a_char

	b      main



;子程序 串口1发送一个字符
send_a_char
    push   {r0 - r3}
    ldr    r2, =USART1_DR
    str    r0, [r2]
b1
    ldr    r2, =USART1_SR
    ldr    r2, [r2]
    tst    r2, #0x40
    beq    b1
    ;发送完成(Transmission complete)等待
    pop    {r0 - r3}
    bx     lr



;子程序 led闪烁
LedFlas
    push   {r0 - r3}
    ldr    r0, =Flag1
    ldr    r1, [r0]
    tst    r1, #Bit0
    ;bit0 闪烁标志位
    beq    ONLED        ;为0 打开led灯
    ;为1 关闭led灯
    ldr    r0, =b_flas
    mov    r1, #0
    str    r1, [r0]
    ;闪烁标志位置为0,下一状态为打开灯
    ;PC.7输出0
    ldr    r0, =GPIOC_BRR
    ldr    r1, [r0]
    orr    r1, #Bit7
    str    r1, [r0]
    b      LedEx
ONLED
    ;为0 打开led灯
    ldr    r0, =b_flas
    mov    r1, #1
    str    r1, [r0]
    ;闪烁标志位置为1,下一状态为关闭灯
    ;PC.7输出1
    ldr    r0, =GPIOC_BSRR
    ldr    r1, [r0]
    orr    r1, #Bit7
    str    r1, [r0]
LedEx
    pop    {r0 - r3}
    bx     lr

;异常程序
NMI_Handler
    bx     lr


HardFault_Handler
    bx     lr

SysTick_Handler
    ldr    r0, =SysTim
    ldr    r1, [r0]
    add    r1, #1
    str    r1, [r0]
    cmp    r1, #500
    bcc    TickExit
    mov    r1, #0
    str    r1, [r0]
    ldr    r0, =b_05s
    ;大于等于500次 清零时钟滴答计数器 设置0.5s标志位
    ;位带操作置1
    mov    r1, #1
    str    r1, [r0]
TickExit
    bx     lr

    ALIGN
    ;通过用零或空指令NOP填充,来使当前位置与一个指定的边界对齐
    END

4.烧录

三、输出结果

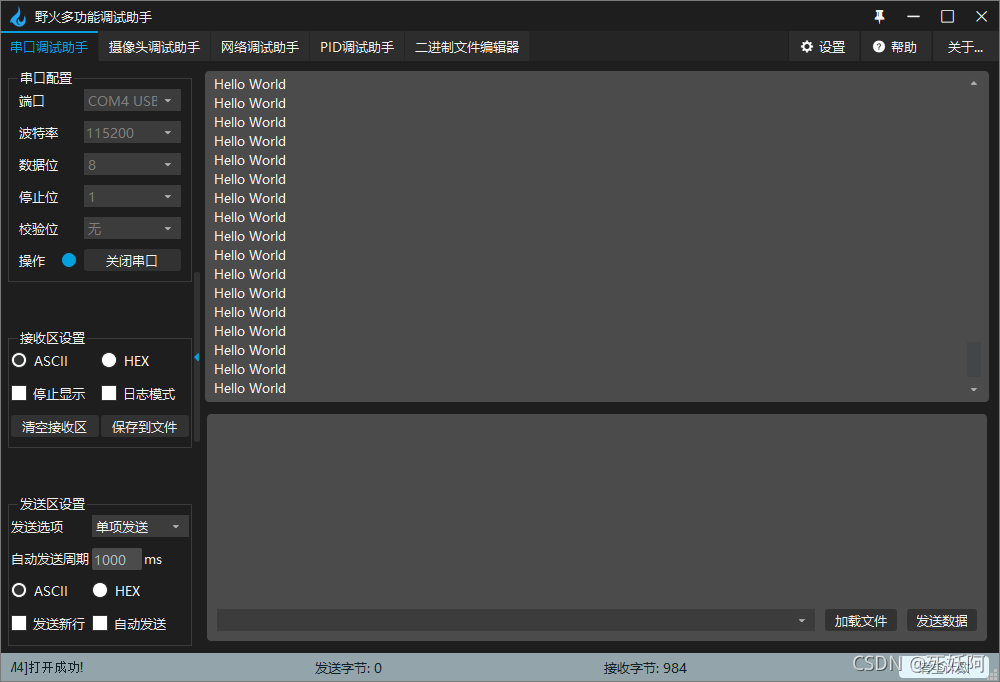

打开串口：
在这里插入图片描述

四、波形

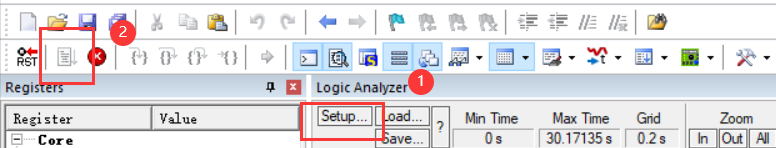

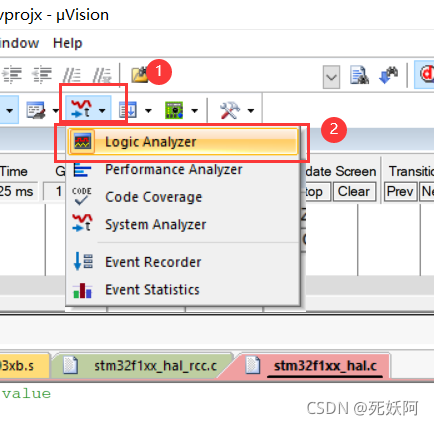

1.仿真执行：
在这里插入图片描述
2.在这里插入图片描述

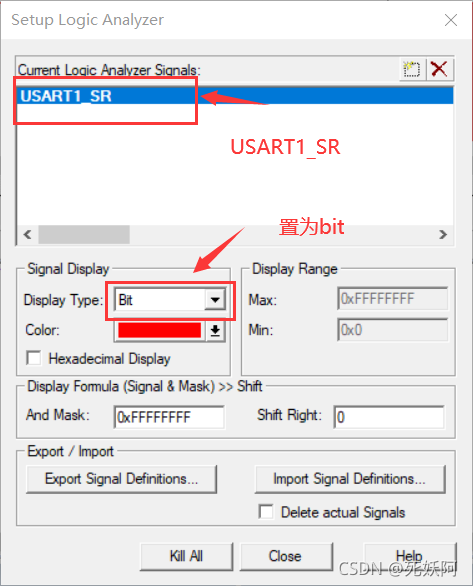

3.按下图，close，再看上图：
在这里插入图片描述

4.结果：
在这里插入图片描述

五、总结

本次实验学会了STM32系统如何in10连续发送“hello windows！”，观察波形图。这里输出字符串是采用一个字符一个字符的输出的，不过也仅仅限于 ASCLL 码表中的字符，不能输出中文字符。

六、参考链接

基于 MDK 创建 STM32 汇编程序：串口输出 Hello world
STM32最小核心板F103串口通信USART

死妖阿
关注
STM32 汇编程序——串口输出 Hello world
weixin_54089068的博客
10-24 2510
文章目录一、UART介绍二、项目建立及编译1.新建项目2.代码3.编译三、电路连接及烧录1.串口连接2.烧录四、串口输出五、总结参考链接 一、UART介绍 通用同步异步收发器(Universal Synchronous Asynchronous Receiver and Transmitter)是一 个串行通信设备，可以灵活地与外部设备进行全双工数据交换。有别于 USART 还有一个 UART(Universal Asynchronous Receiver and Transmitter)，它是在 USA
STM32的USART串口通信，给上位机连续发送Hello Windows！
最新发布
qq_63793647的博客
10-28 989
本文学习了描述串口协议和RS-232标准，以及"USB/TTL转232"模块（以CH340芯片模块为例）的工作原理，并实际操作串口通信hello windows，学习到了很多新知识，也不断巩固旧知识，收益匪浅。
【STM32 .Net MF开发板学习-01】Hello world
叶帆工作室
06-04 7769
现在我们终于可以用三四百元的价格获得史上最便宜的.Net Micro Framework开发板了（参见《免费发放firmwave，打造史上最低价.Net MF开发板》），现在我们抛弃掉所谓的模拟器，我们在真机上体验一下运行最简单的“Hello world”程序的效果。
stm32串口输出
liudongdong_jlu
09-02 5122
STM32开发板上是如何实现串口通信的，我以实现printf重定向为例来进行分析! 先看代码： main.c: #include "printf.h" int main() { printf_init(); printf("\nhello!every body!\n"); printf("I am zoulei\n"); printf("serial communicatio...
stm32 串口输出
04-28
stm32 usart pwm 输入捕获 定时器 计数器 周期计算 时钟触发板，输入信号周期计算，相位比较，可以通过串口设置pwm输出，可以i计算外部方波周期频率 等等
STM32采用串口DMA方式向上位机连续发送数据
qq_48729490的博客
11-04 1474
目录 前言 一、DMA简介 1.1DMA功能框图 1.1.1DMA 请求 1.1.2通道 1.1.3仲裁器 1.2DMA数据配置 1.2.1数据传输方向： 1.2.2数据传输大小和单位 1.2.3什么时候传输完成 1.3DMA库函数配置过程 二、串口DMA方式向上位机发送数据 2.1新建工程 2.2设置RCC 2.3打开USART1及DMA模式 ​三、代码编写 3.1添加代码 3.2编译运行 四、串口发送数据 4.1程序烧录 4.2串口通信 总...
【嵌入式系统开发12】STM32采用串口DMA方式向上位机连续发送数据。
qq_56353487的博客
10-23 416
STM32采用串口DMA方式，用115200bps或更高速率向上位机连续发送数据。
STM32串口通信，发送Hello Windows（两种方式）
m0_65868855的博客
10-17 622
STM32的USART串口通讯程序
使用STM32串口输出Hello world
xiaolixiaochen12的博客
10-18 1469
使用STM32串口输出Hello world
串口通讯实验串口通讯实验
10-26
串口通讯实验串口通讯实验串口通讯实验串口通讯实验
STM32串口printf调试输出（SSCOM V5.13.1）
m0_51429770的博客
10-23 6856
记住DTR不能打钩。printf函数的底层会调用字符输出函数，我们只需要把这个字符输出函数给重新实现为我们的单片机串口输出函数，就可以实现 printf函数。因为我的STM32单片机上时使用的是gcc编译器，所以其实直接这样写也是可以的，直接修改__io_putchar(int ch)函数。由于单片机的硬件资源限制(内存太小),所以STM32 单片机里C语言标准库的printf()并不支持浮点数的输出。在usart.c中添加printf()函数的重定向实现，这串代码对gcc或者keil编译器都是可以用的。
串口通信实验
weixin_60461563的博客
01-17 8172
串口通信实验
【单片机实验】串口通信实验
weixin_34227447的博客
06-25 2283
实验三：串口通信实验 内容： （1）利用电脑串口与实验台串口进行连接； （2）根据帧格式定义、波特率定义，编程配置串口，并编写控制程序； （3）实现从电脑上输入控制字符，由单片机通过串口接收，并控制LED显示的功能； （4）对所编程序进行调试及验证。 要求： （1）掌握波特率的概念、学会编程设置波特率和工作方式； （2）掌握串口通信的编程控制方法； （3）理解解MAX...
基于STM32实现串口通信输出hello windows！
qq_52340288的博客
10-17 1858
基于STM32F103C8芯片利用STM32CubeMX以及keil实现串口通信接收hello windows!
STM32串口通信输出Hello Window
qq_61682562的博客
10-24 903
目录一、准备工作1、UART简介2、实验原理二、创建项目三级目录 一、准备工作 1、UART简介 通用同步/异步接收器/发送器（USART）是一种外围通信硬件设备，它使计算机可以与串行连接的设备进行同步和异步通信。 USART通过串行端口和RS 232标准化协议提供串行数据通信。 USART也称为串行通信接口（SCI）。 USART通过从中央处理单元（CPU）接收并行数据，将其转换为串行数据以传输到串行端口/连接来工作。 同样，它从串行连接/端口接收串行数据，将其转换为并行数据，然后将其发送到CPU。 U
STM32-串口输出
tyustli
01-07 450
使用 STM32CubeMx工具配置好串口外设。 1、uart.c 中定义 buf char debug_buf[128]; 2、uart.h中实现串口输出函数 #include<stdio.h> extern char debug_buf[128]; #define debug(...){ \ int len = 0; \ len = snpr...
stm32 匿名上位机显示波形的代码
05-14
以下是一个简单的示例代码，可以使用STM32与匿名上位机通过串口通信并实时显示波形。 首先，需要在STM32上设置串口通信。在示例代码中，我们使用USART2和PA2 / PA3引脚进行串口通信。使用CubeMX可以轻松配置串口。 ```c /* Includes */ #include "main.h" #include "stdio.h" /* Private variables */ UART_HandleTypeDef huart2; /* Private function prototypes */ void SystemClock_Config(void); static void MX_GPIO_Init(void); static void MX_USART2_UART_Init(void); int main(void) { /* MCU Configuration--------------------------------------------------------*/ /* Reset of all peripherals, Initializes the Flash interface and the Systick. */ HAL_Init(); /* Configure the system clock */ SystemClock_Config(); /* Initialize all configured peripherals */ MX_GPIO_Init(); MX_USART2_UART_Init(); /* Infinite loop */ while (1) { /* Send data through UART */ char buffer[50]; sprintf(buffer, "Hello World!\r\n"); HAL_UART_Transmit(&huart2, (uint8_t*)buffer, strlen(buffer), HAL_MAX_DELAY); /* Delay for 1 second */ HAL_Delay(1000); } } /** * @brief System Clock Configuration * @retval None */ void SystemClock_Config(void) { RCC_OscInitTypeDef RCC_OscInitStruct = {0}; RCC_ClkInitTypeDef RCC_ClkInitStruct = {0}; /** Initializes the RCC Oscillators according to the specified parameters * in the RCC_OscInitTypeDef structure. */ RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI; RCC_OscInitStruct.HSIState = RCC_HSI_ON; RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT; RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE; if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK) { Error_Handler(); } /** Initializes the CPU, AHB and APB buses clocks */ RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2; RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI; RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1; RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1; RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1; if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK) { Error_Handler(); } } /** * @brief USART2 Initialization Function * @param None * @retval None */ static void MX_USART2_UART_Init(void) { /* USER CODE BEGIN USART2_Init 0 */ /* USER CODE END USART2_Init 0 */ /* USER CODE BEGIN USART2_Init 1 */ /* USER CODE END USART2_Init 1 */ huart2.Instance = USART2; huart2.Init.BaudRate = 115200; huart2.Init.WordLength = UART_WORDLENGTH_8B; huart2.Init.StopBits = UART_STOPBITS_1; huart2.Init.Parity = UART_PARITY_NONE; huart2.Init.Mode = UART_MODE_TX_RX; huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE; huart2.Init.OverSampling = UART_OVERSAMPLING_16; if (HAL_UART_Init(&huart2) != HAL_OK) { Error_Handler(); } /* USER CODE BEGIN USART2_Init 2 */ /* USER CODE END USART2_Init 2 */ } ``` 接下来，我们需要在STM32上实现波形的显示。这可以通过使用ADC和DMA来实现。示例代码中，我们将PA0连接到STM32的ADC1通道，并使用DMA将ADC值传输到内存中。然后，我们可以使用这些值来绘制波形。 ```c /* Includes */ #include "main.h" #include "stdio.h" #include "math.h" /* Private variables */ UART_HandleTypeDef huart2; ADC_HandleTypeDef hadc1; DMA_HandleTypeDef hdma_adc1; /* Private function prototypes */ void SystemClock_Config(void); static void MX_GPIO_Init(void); static void MX_DMA_Init(void); static void MX_ADC1_Init(void); static void MX_USART2_UART_Init(void); /* Private variables */ volatile uint16_t adc_values[100]; volatile uint8_t adc_ready = 0; /* Private functions */ void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) { adc_ready = 1; } int main(void) { /* MCU Configuration--------------------------------------------------------*/ /* Reset of all peripherals, Initializes the Flash interface and the Systick. */ HAL_Init(); /* Configure the system clock */ SystemClock_Config(); /* Initialize all configured peripherals */ MX_GPIO_Init(); MX_DMA_Init(); MX_ADC1_Init(); MX_USART2_UART_Init(); /* Start ADC conversion */ HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_values, 100); /* Infinite loop */ while (1) { /* Check if ADC values are ready */ if (adc_ready) { /* Clear flag */ adc_ready = 0; /* Calculate average value */ uint32_t sum = 0; for (int i = 0; i < 100; i++) { sum += adc_values[i]; } float avg = (float)sum / 100.0f; /* Calculate standard deviation */ float s = 0; for (int i = 0; i < 100; i++) { s += powf((float)adc_values[i] - avg, 2.0f); } s = sqrtf(s / 99.0f); /* Print values */ char buffer[50]; sprintf(buffer, "Avg = %f, StdDev = %f\r\n", avg, s); HAL_UART_Transmit(&huart2, (uint8_t*)buffer, strlen(buffer), HAL_MAX_DELAY); } } } /** * @brief System Clock Configuration * @retval None */ void SystemClock_Config(void) { RCC_OscInitTypeDef RCC_OscInitStruct = {0}; RCC_ClkInitTypeDef RCC_ClkInitStruct = {0}; /** Initializes the RCC Oscillators according to the specified parameters * in the RCC_OscInitTypeDef structure. */ RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI; RCC_OscInitStruct.HSIState = RCC_HSI_ON; RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT; RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE; if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK) { Error_Handler(); } /** Initializes the CPU, AHB and APB buses clocks */ RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2; RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI; RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1; RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1; RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1; if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK) { Error_Handler(); } } /** * @brief ADC1 Initialization Function * @param None * @retval None */ static void MX_ADC1_Init(void) { /* USER CODE BEGIN ADC1_Init 0 */ /* USER CODE END ADC1_Init 0 */ ADC_ChannelConfTypeDef sConfig = {0}; /* USER CODE BEGIN ADC1_Init 1 */ /* USER CODE END ADC1_Init 1 */ /** Configure the global features of the ADC (Clock, Resolution, Data Alignment and number of conversion) */ hadc1.Instance = ADC1; hadc1.Init.ScanConvMode = ENABLE; hadc1.Init.ContinuousConvMode = ENABLE; hadc1.Init.DiscontinuousConvMode = DISABLE; hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START; hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT; hadc1.Init.NbrOfConversion = 1; if (HAL_ADC_Init(&hadc1) != HAL_OK) { Error_Handler(); } /** Configure for the selected ADC regular channel its corresponding rank in the sequencer and its sample time. */ sConfig.Channel = ADC_CHANNEL_0; sConfig.Rank = 1; sConfig.SamplingTime = ADC_SAMPLETIME_7CYCLES_5; if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK) { Error_Handler(); } /* USER CODE BEGIN ADC1_Init 2 */ /* USER CODE END ADC1_Init 2 */ } /** * @brief DMA Initialization Function * @param None * @retval None */ static void MX_DMA_Init(void) { /* USER CODE BEGIN DMA_Init 0 */ /* USER CODE END DMA_Init 0 */ /* DMA1_Stream1_IRQn interrupt configuration */ HAL_NVIC_SetPriority(DMA1_Stream1_IRQn, 0, 0); HAL_NVIC_EnableIRQ(DMA1_Stream1_IRQn); } /** * @brief USART2 Initialization Function * @param None * @retval None */ static void MX_USART2_UART_Init(void) { /* USER CODE BEGIN USART2_Init 0 */ /* USER CODE END USART2_Init 0 */ /* USER CODE BEGIN USART2_Init 1 */ /* USER CODE END USART2_Init 1 */ huart2.Instance = USART2; huart2.Init.BaudRate = 115200; huart2.Init.WordLength = UART_WORDLENGTH_8B; huart2.Init.StopBits = UART_STOPBITS_1; huart2.Init.Parity = UART_PARITY_NONE; huart2.Init.Mode = UART_MODE_TX_RX; huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE; huart2.Init.OverSampling = UART_OVERSAMPLING_16; if (HAL_UART_Init(&huart2) != HAL_OK) { Error_Handler(); } /* USER CODE BEGIN USART2_Init 2 */ /* USER CODE END USART2_Init 2 */ } /** * @brief GPIO Initialization Function * @param None * @retval None */ static void MX_GPIO_Init(void) { /* GPIO Ports Clock Enable */ __HAL_RCC_GPIOA_CLK_ENABLE(); } /* USER CODE BEGIN 4 */ /* USER CODE END 4 */ /** * @brief This function is executed in case of error occurrence. * @retval None */ void Error_Handler(void) { /* USER CODE BEGIN Error_Handler_Debug */ /* User can add his own implementation to report the HAL error return state */ while(1) { } /* USER CODE END Error_Handler_Debug */ } /** * @brief This function is executed in case of error occurrence. * @retval None */ void SysTick_Handler(void) { /* USER CODE BEGIN SysTick_IRQn 0 */ /* USER CODE END SysTick_IRQn 0 */ HAL_IncTick(); /* USER CODE BEGIN SysTick_IRQn 1 */ /* USER CODE END SysTick_IRQn 1 */ } /** * @brief This function is executed in case of error occurrence. * @retval None */ void DMA1_Stream1_IRQHandler(void) { /* USER CODE BEGIN DMA1_Stream1_IRQn 0 */ /* USER CODE END DMA1_Stream1_IRQn 0 */ HAL_DMA_IRQHandler(&hdma_adc1); /* USER CODE BEGIN DMA1_Stream1_IRQn 1 */ /* USER CODE END DMA1_Stream1_IRQn 1 */ } ``` 在代码中，我们使用DMA将ADC值传输到内存中，然后在main函数中计算平均值和标准差，并将它们通过USART2发送到匿名上位机。你可以根据需要修改代码以适应你的应用程序。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
