LVS负载均衡(直接路由模式DR）

最新推荐文章于 2024-08-11 01:23:30 发布
最新推荐文章于 2024-08-11 01:23:30 发布
阅读量236 收藏
点赞数
分类专栏： Web服务器群集 文章标签： lvs 负载均衡
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_49226664/article/details/109714733
版权
本文详细介绍了LVS直接路由（DR）模式的工作原理，包括数据包的流向和DR模式下的ARP问题及其解决方案。在DR模式中，负载调度器与服务器在同一物理网络，通过改变数据帧的MAC地址实现负载分发。同时，文章指出，为避免ARP通信混乱，节点服务器需配置arp_ignore参数，以确保仅响应本地IP的ARP请求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

一、LVS-DR模式

关于群集的负载调度技术，可以基于IP端口，内容等进行分发，其中IP负载均衡技术是效率最高的。
在基于IP的负载均衡模式中，常见的有地址转换，IP隧道、直接路由 这三种工作模式：
直接路由；简称DR模式

  • 采用半开放式的网络结构，与TUN模式的结构类似，但各节点并不是分散在各地，而是与调度器位于同一个物理网络。

  • 负载调度器与各节点服务器通过本地网络连接，不需要建立专用的IP隧道

二、数据包的流向

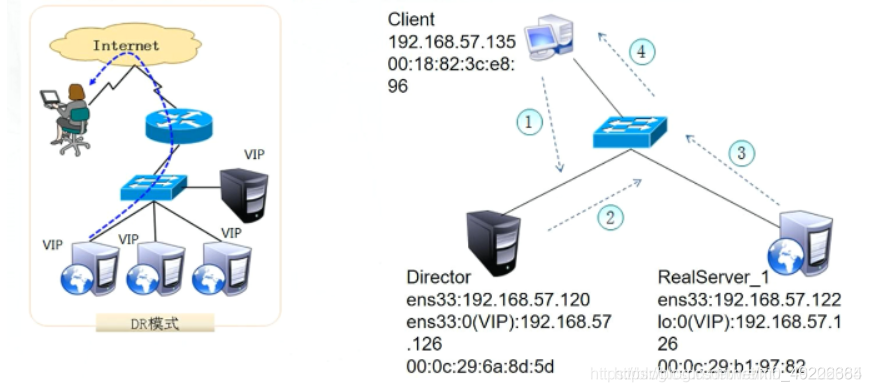

为方便进行原理分析，将Client与群集机器放在同一网络中，数据包流经的路线为1-2-3-4。
在这里插入图片描述

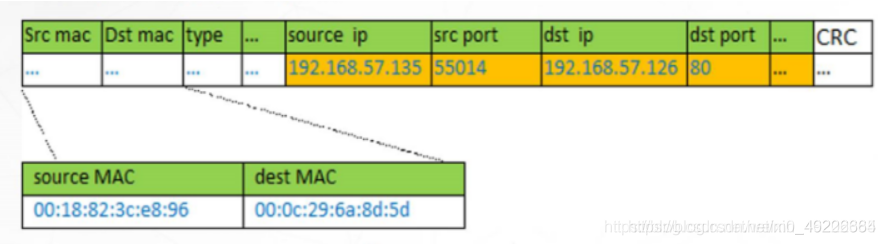

Client向目标VIP发出请求，Director (负载均衡器)接收。此时IP包头及数据帧头信息为：
在这里插入图片描述

Director根据负载均衡算法选择RealServer_1，不修改也不封装IP报文，而是将数据帧的MAC地址改为RealServer_1的MAC地址，然后在局域网上发送。IP包头及数据帧头信息如下：<
