VHDL多路选择器

题目如下

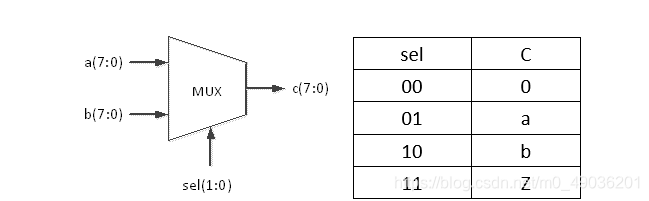

多路选择器的顶层设计电路如图1所示。根据真值表，如果输入sel=”01”或者sel=”10”，那么输出将等于对应的某一个输入（c=a或c=b）。然而如果输入sel=”00”或者sel=”11”，那么输出将分别为’0’和”Z”（高阻态）。

在这里插入图片描述

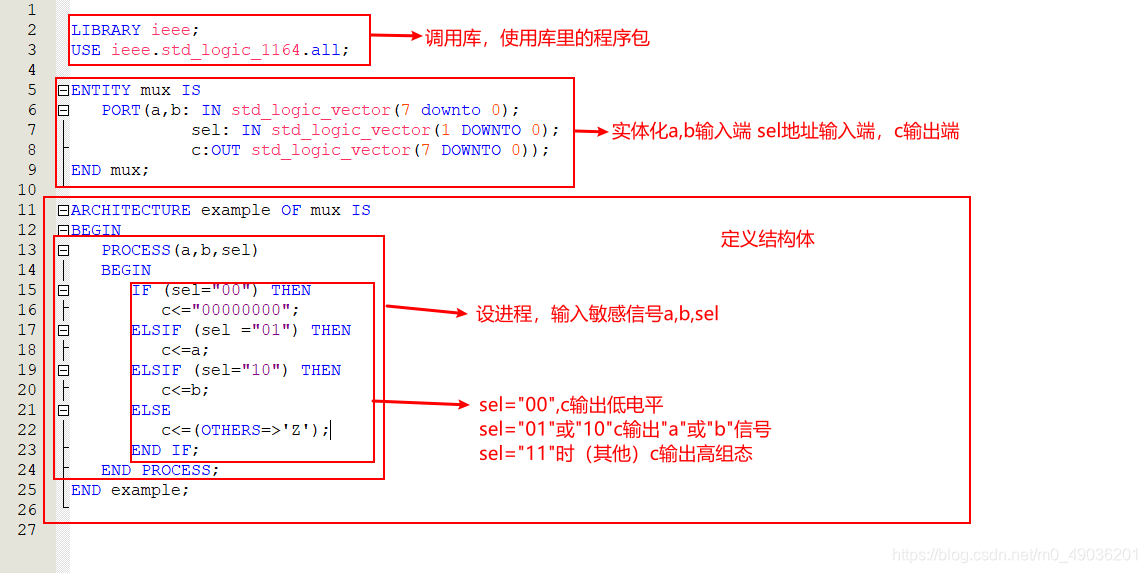

LIBRARY ieee;
USE ieee.std_logic_1164.all;

ENTITY mux IS
	PORT(a,b: IN std_logic_vector(7 downto 0);
				sel: IN std_logic_vector(1 DOWNTO 0);
				c:OUT std_logic_vector(7 DOWNTO 0));
END mux;

ARCHITECTURE example OF mux IS
BEGIN
	PROCESS(a,b,sel)
	BEGIN
		IF (sel="00") THEN
			c<="00000000";
		ELSIF (sel ="01") THEN
			c<=a;
		ELSIF (sel="10") THEN
			c<=b;
		ELSE
			c<=(OTHERS=>'Z');
		END IF;
	END PROCESS;
END example;

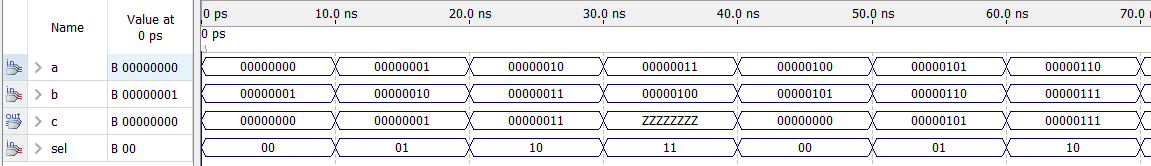

在这里插入图片描述
