1.1 概念

   数字量，是指从时间上变化都不是连续的信号，比如电平信号。数字量是分立量，而不是连续变化量，只能取几个分立值，如二进制数字变量只能取两个值。
   模拟量，是指变量在一定范围连续变化的量；也就是在一定范围（定义域）内可以取任意值（在值域内）。

1.2 组成

   数字电路主要由各种门电路、触发器和寄存器组成。

1.3 数字进制

   二进制（BIN格式）: 8'b0101_0101
   八进制（OCT格式）:8'o255
   十进制（DEC格式） : 8'd85
   十六进制（HEX格式）: 8'h55

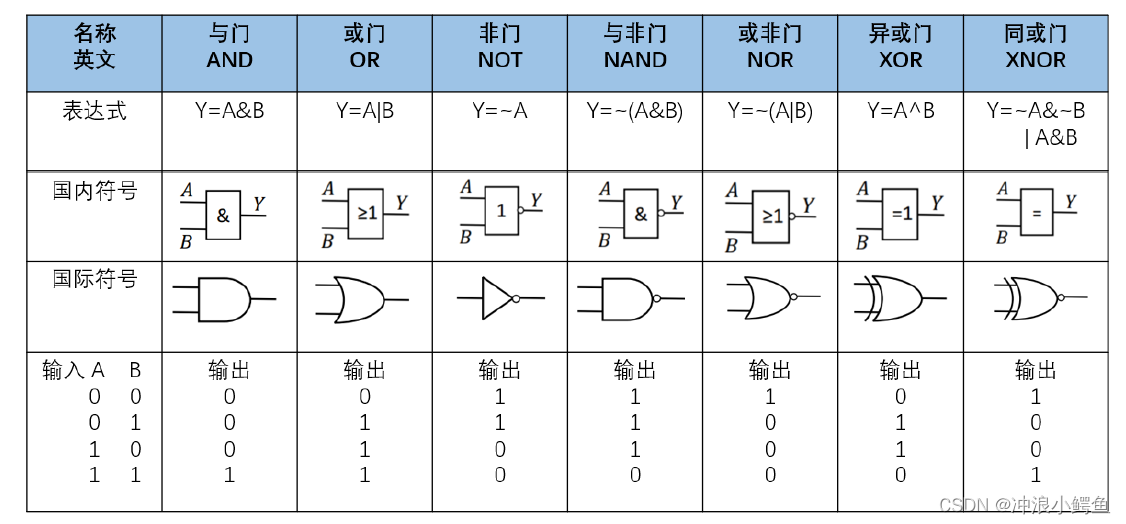

1.4 逻辑门

   一般包括与门、或门、非门、与非门、或非门、异或门和同或门。

在这里插入图片描述

1.5 逻辑电路

   组合逻辑电路特点是，任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关。没有记忆功能，也没有反馈环路。
   时序逻辑电路特点是，任意时刻的输出不仅取决于当时的输入信号，而且还取决于电路原来的状态，或者说还与以前的输入有关。

1.6 硬件描述语言

   包括VHDL和Verilog HDL 两种，其中后者在用途最广的C语言上发展而来，具有灵活性高、易学易用等优点，目前在FPGA开发、IC设计领域种占据主导地位。
