[计算机网络]三、网络传输介质(信号与传输介质、传输介质的连接、线缆的标识与整理)

目录

1、信号的概念

1.1、信号的分类

1.2、信号在传输过程中产生的失真

2、双绞线

2.1、双绞线分类

2.2、双绞线标准与分类

3、光纤

3.1、光纤分类

4、以太网接口

5、制作网线

5.1、双绞线的连接规范

5.1.1、线缆的连接

5.2、制作双绞线跳线

5.3、双绞线连通性测试

5.4、线缆的标识

6、布线

6.1、桥架

6.2、机房布线是怎么样的

6.3、办公室网络布线设计(平面图)

6.4、施工材料使用量的估计

6.5、办公室布线实施

6.6、 方案设计

---

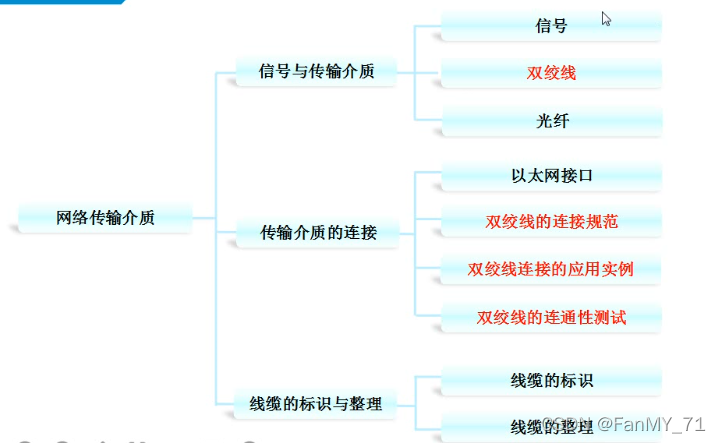

内容概括

🚀 [这章知识是属于物理层的]🚀

1、信号的概念

信息、数据、信号

1.1、信号的分类

模拟信号、数字信号

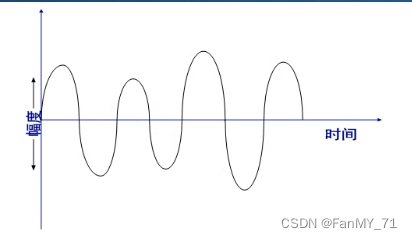

🍉[模拟信号]🍉

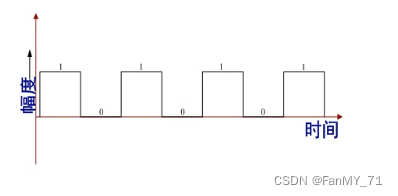

         🍉[数字信号]🍉

1.2、信号在传输过程中产生的失真

影响因素：噪声、衰弱

数字信号的优点：抗干扰能力强、传输距离远并且能保证质量

🍓[数字信号与模拟信号在传输过程的区别]🍓

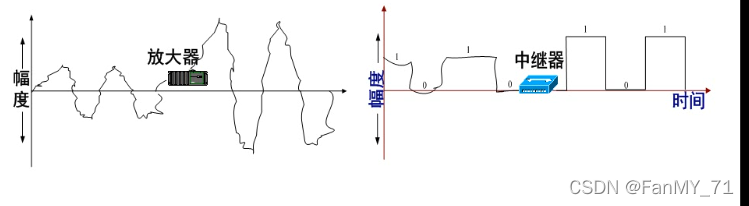

 这个中继器可以对变形的信号进行纠正然后恢复原样。

2、双绞线

总共8根双绞线，两两绞合在一起；常用的有5类、超5类和6类(CAT6)

2.1、双绞线分类

屏蔽双绞线：铜线外包裹一层金属网膜；用于电磁环境非常复杂的工业环境中。常用于一些保密单位。如，军方（因为有一些军事机密啥的）等

非屏蔽双绞线：用户电磁干扰相对较弱的环境。我们平时用的就是非屏蔽双绞线。

2.2、双绞线标准与分类

双绞线常用的分类有以下几类：

五类：cat 5--主要用于100M网络,有效工作长度100M
超五类：cat 5e,支持100M网络,如果施工质量（打线）及线材料本身质量过硬,可以支持短距离1000M传输.
六类：一般用于1000M网络

3、光纤

光纤的特点：传输带宽高、传输距离远、抗干扰能力强

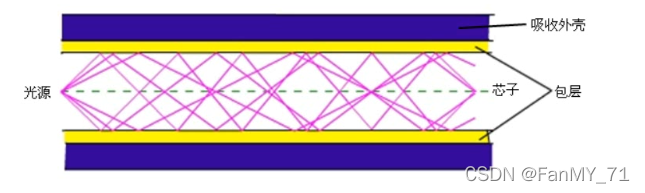

🍉[光脉冲在光纤中的传输是利用了光的全反射原理]🍉

3.1、光纤分类

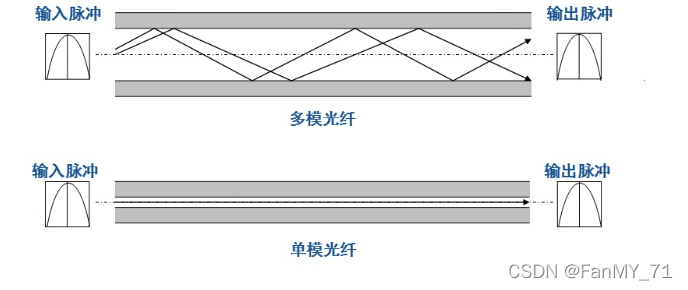

单模和多模光纤

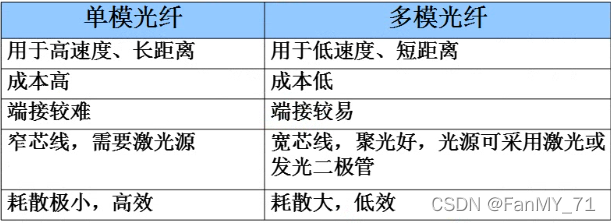

🍉[各自特点]🍉

4、以太网接口

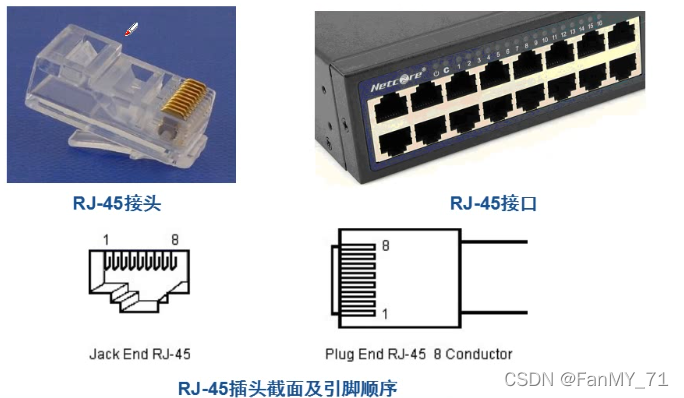

RJ-45接口

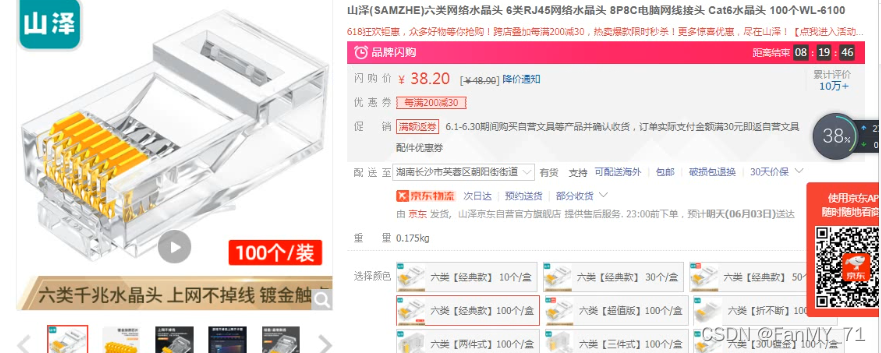

RJ-45接头也叫做水晶头

水晶头被压线钳压一下，要是没有成功，就报废了。

5、制作网线

5.1、双绞线的连接规范

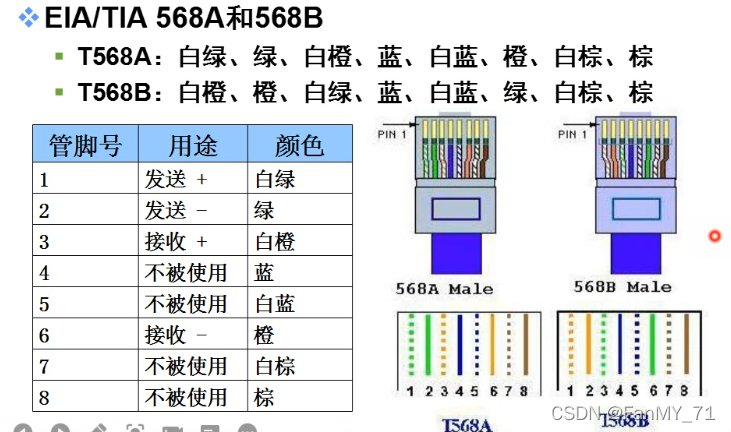

 线序：线的排列顺序，有八根双绞线，推荐使用T568B的线序。真正只有4根线在使用。🚀[牢记T568B的线序]🚀

5.1.1、线缆的连接

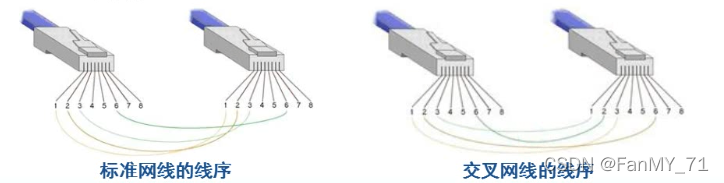

标准网线(直通线，两边的线序是一样的。现在多用直通线)、交叉网线、全反线

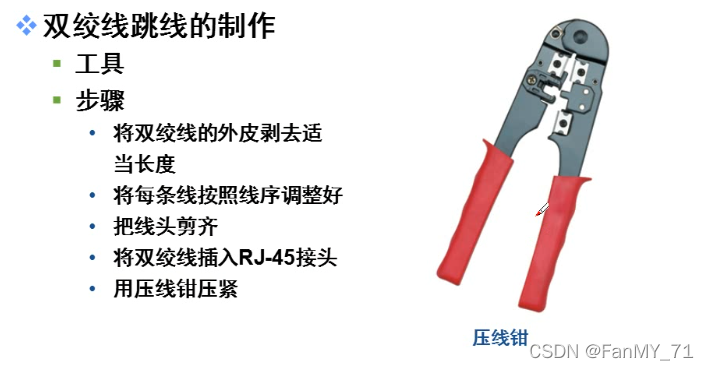

5.2、制作双绞线跳线

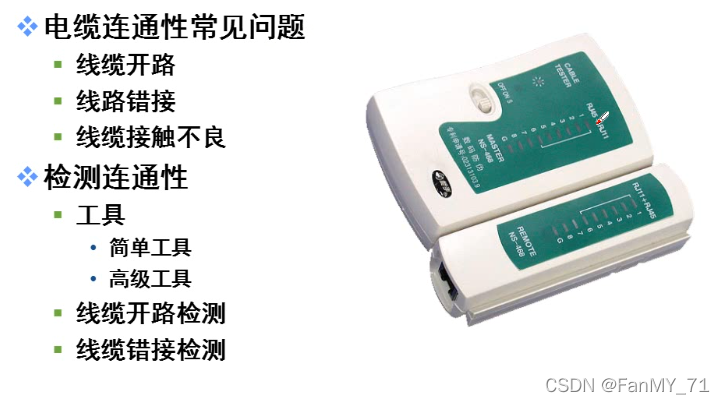

5.3、双绞线连通性测试

5.4、线缆的标识

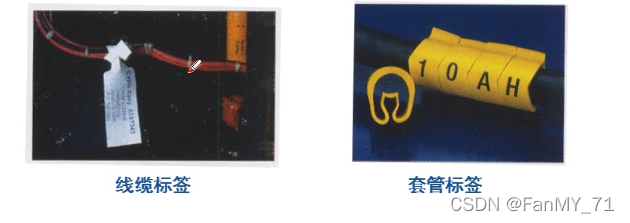

EIA/TIA标准推荐两种线缆标识方法：线缆标签和套管标签

打上标签，方便识别

6、布线

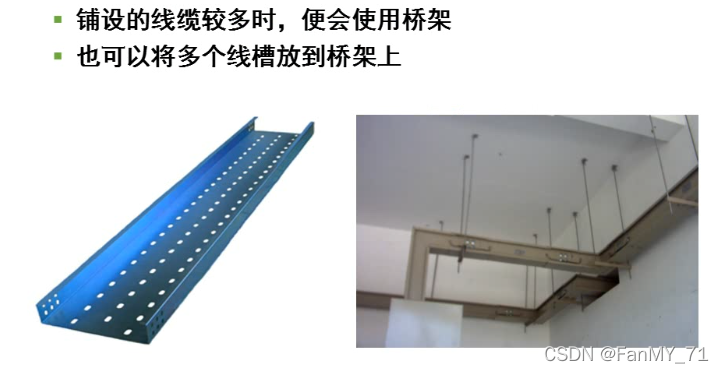

6.1、桥架

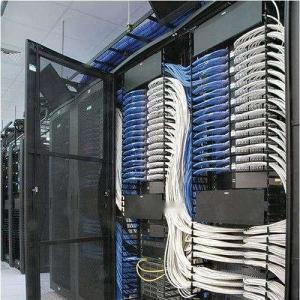

6.2、机房布线是怎么样的

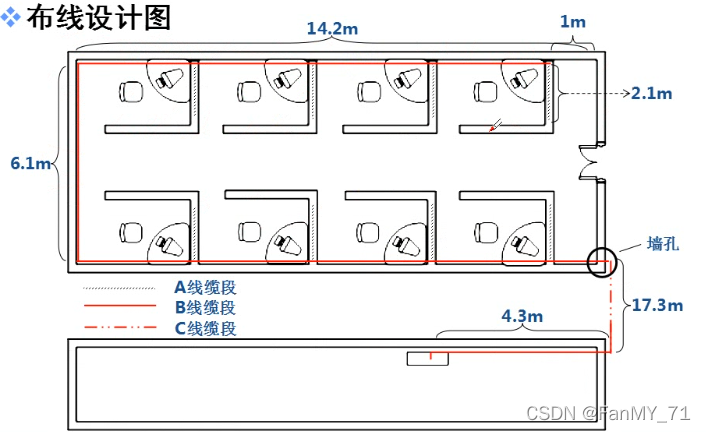

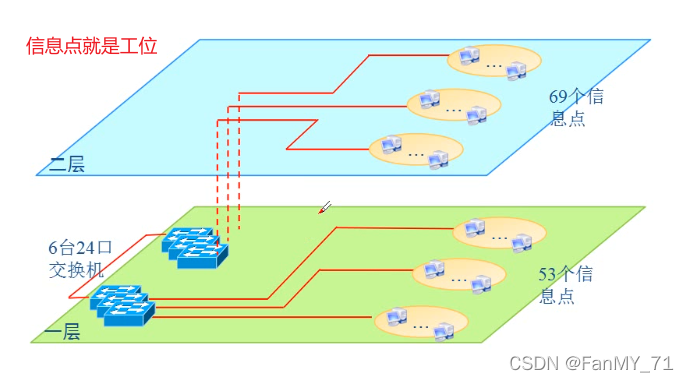

6.3、办公室网络布线设计(平面图)

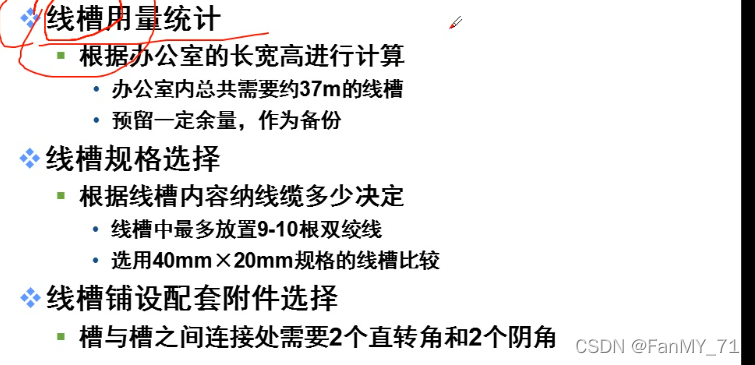

6.4、施工材料使用量的估计

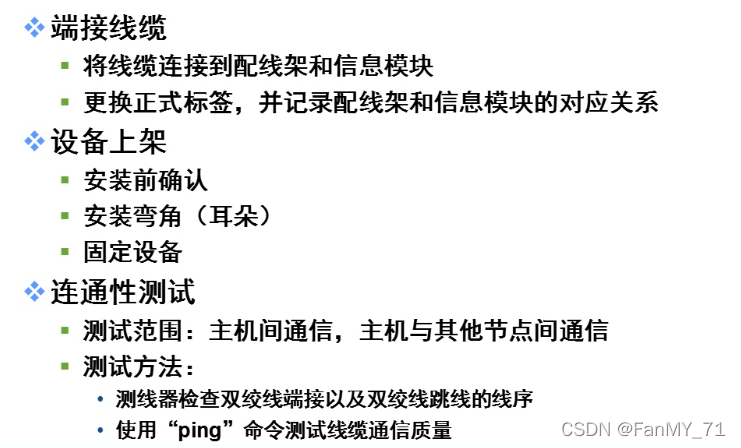

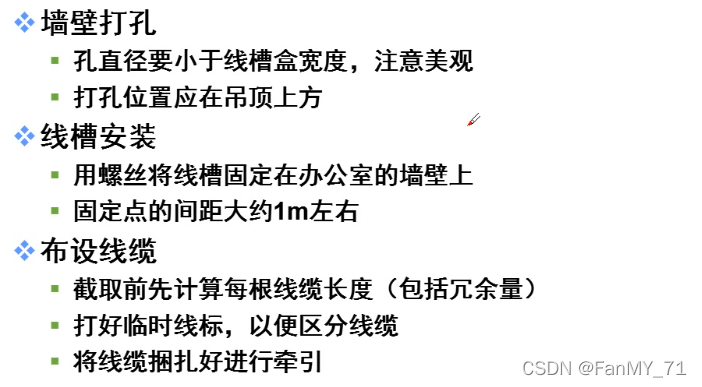

6.5、办公室布线实施

6.6、 方案设计

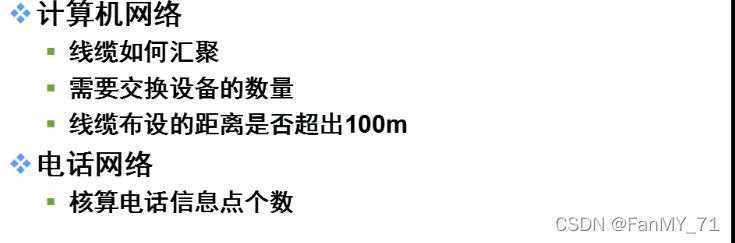

 网线长度尽量不要超过100m
