allegro 打开 brd文件时提示 WARNING(SPMHDB-212) 告警 应该如何解决呢？

最新推荐文章于 2024-07-27 13:18:30 发布
最新推荐文章于 2024-07-27 13:18:30 发布
阅读量2.3k 收藏 6
点赞数 1
CC 4.0 BY-SA版权
分类专栏： PCB问题解决 文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_48171991/article/details/139852984

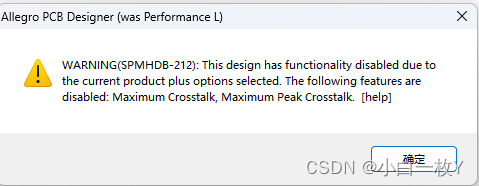

WARNING(SPMHDB-212) ：This design has functionality disabled due tothe current product plus options selected. The following features aredisabled: Maximum Crosstalk, Maximum Peak Crosstalk. [help]
在这里插入图片描述

步骤

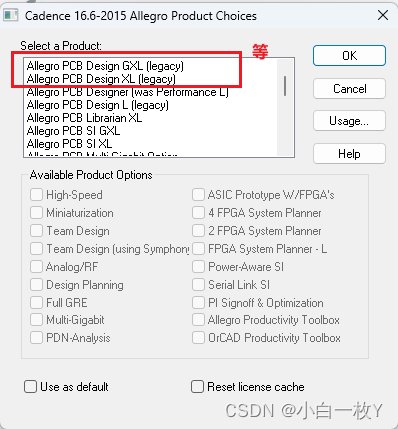

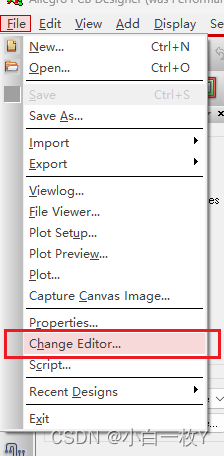

按下图 将allegro编辑器为可设计高速线相关的编译器版本即可
（猜测是打开的brd文件有高速线设计，而打开的编辑器版本有部分功能没有或者不一致导致的）
在这里插入图片描述
在这里插入图片描述
