OOTB原生命令的探索与调用

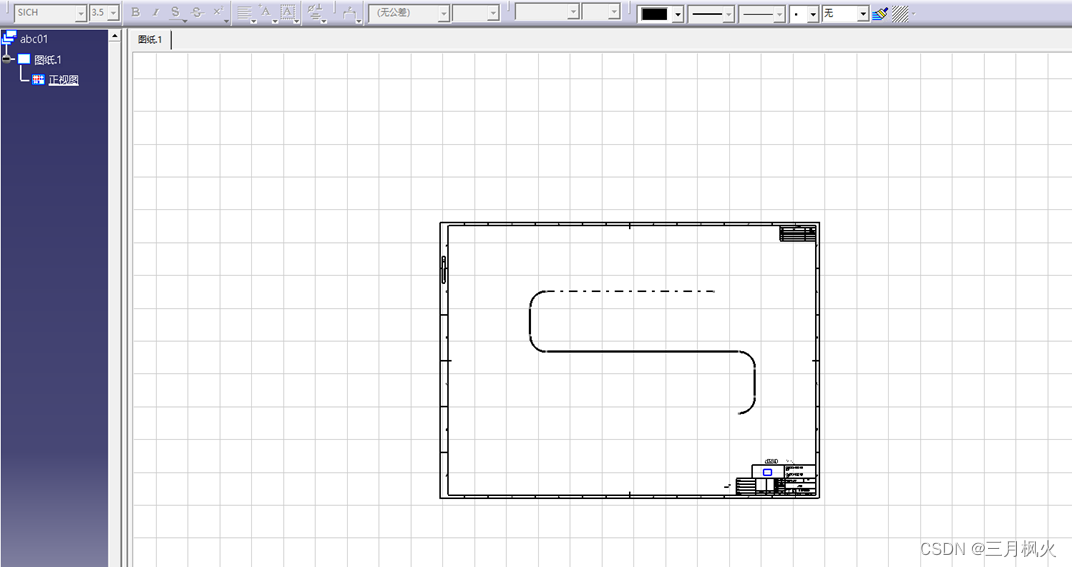

一、打开CATIA

在这里插入图片描述

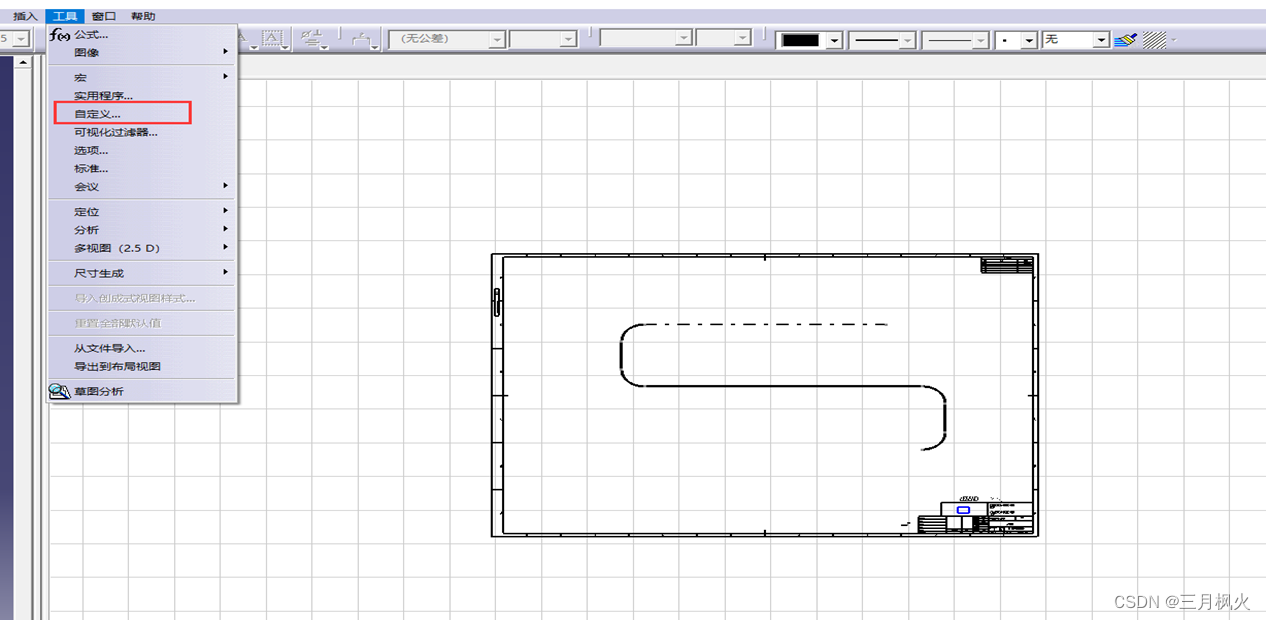

二、选择自定义

在这里插入图片描述

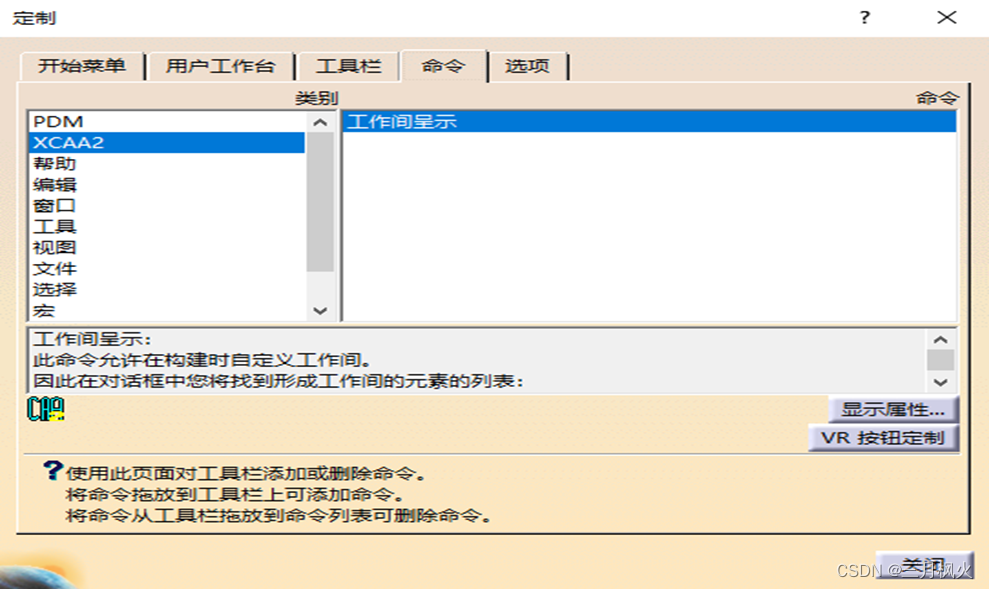

三、进入命令的XCAA2的工作间呈示

在这里插入图片描述

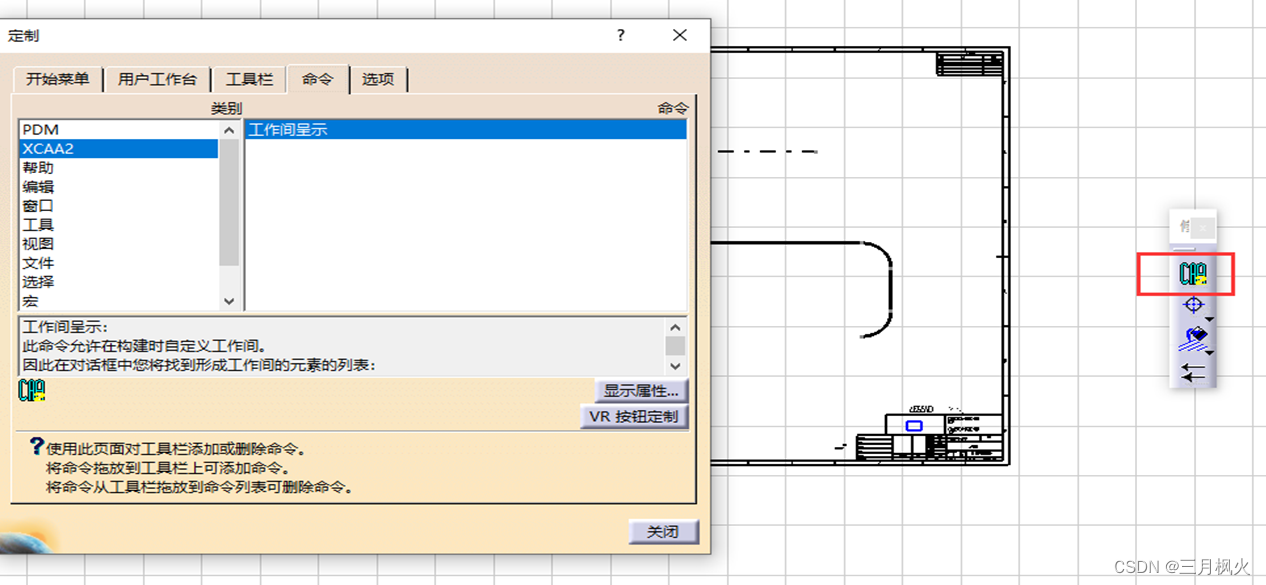

四、托进工具条中

在这里插入图片描述

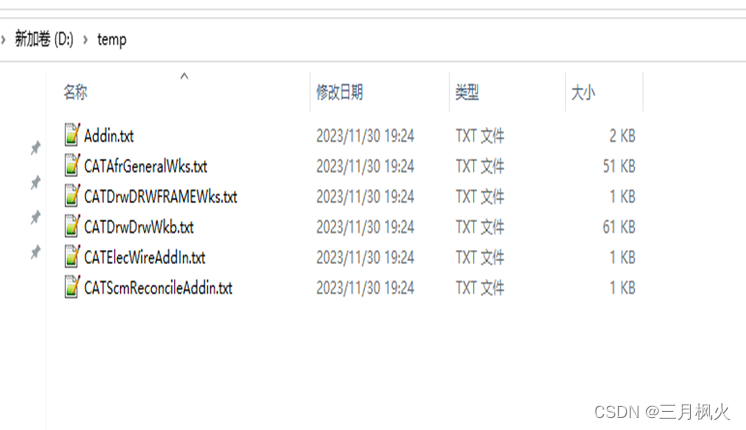

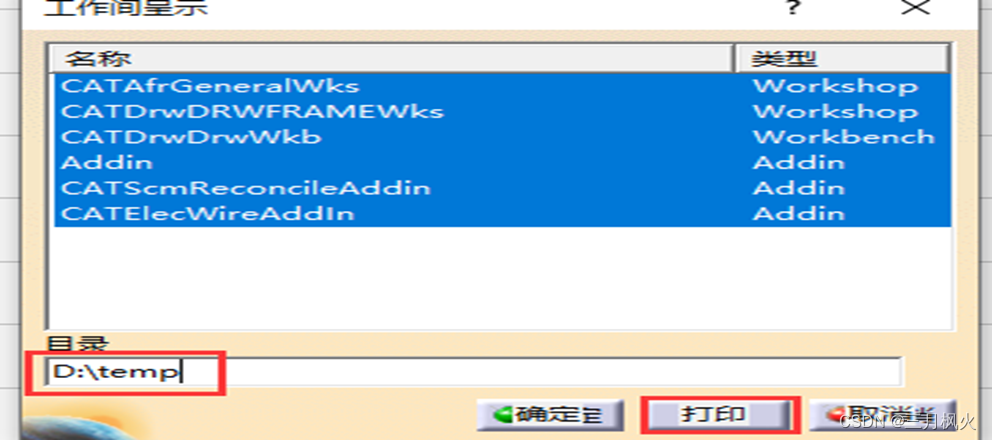

五、打印（建议全选打印）

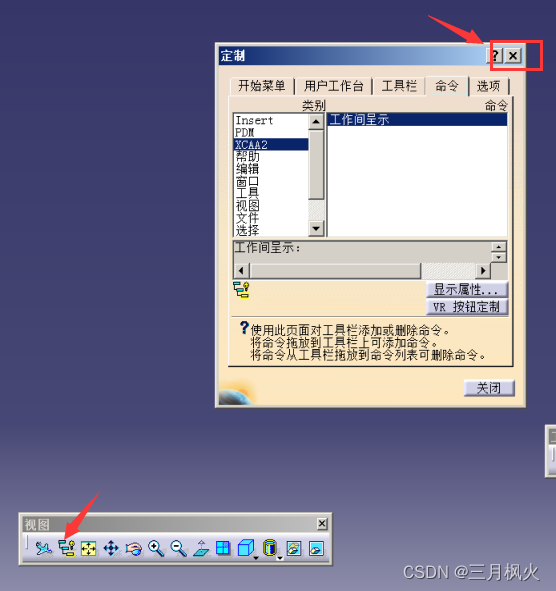

先关闭上述 “定制” 窗口,再点击拖进来的那个图标进行打印：

在这里插入图片描述

在这里插入图片描述

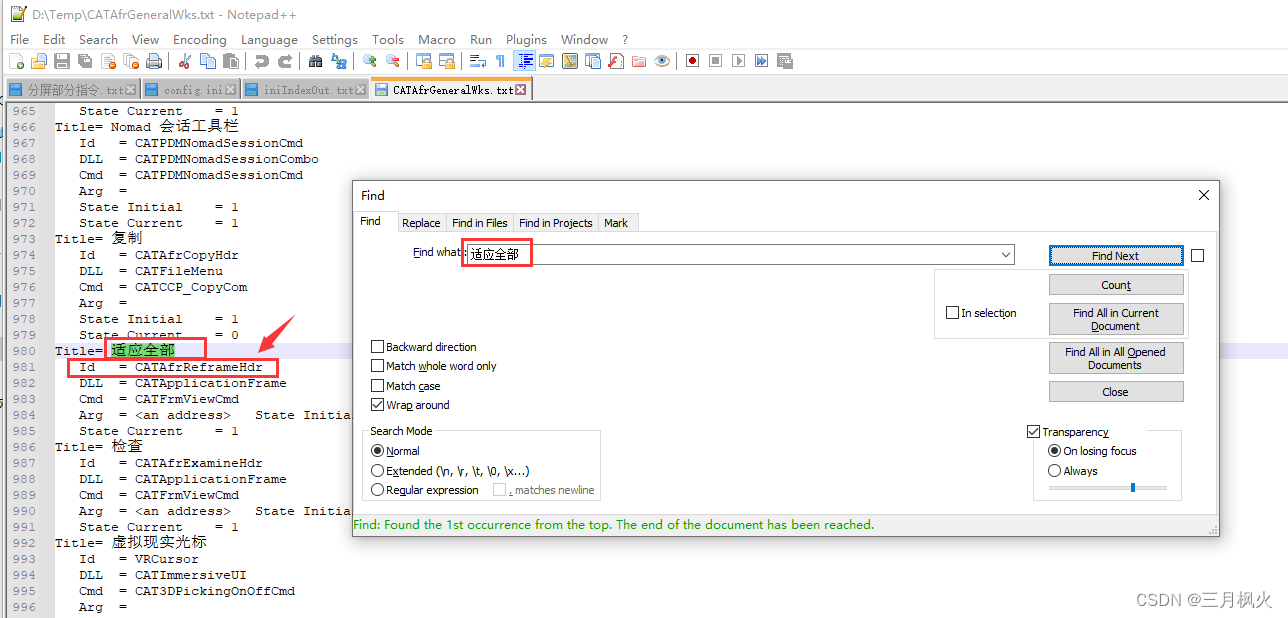

六、可在文档里根据命令的中文名，找到对应ID的内容，查看对应命令

在这里插入图片描述

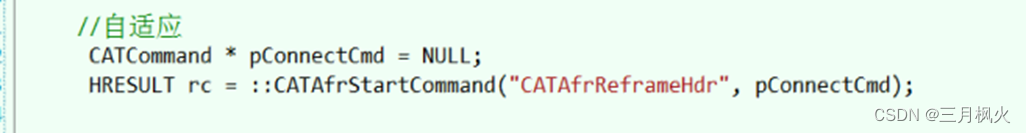

七、调用方法

在这里插入图片描述

其他：

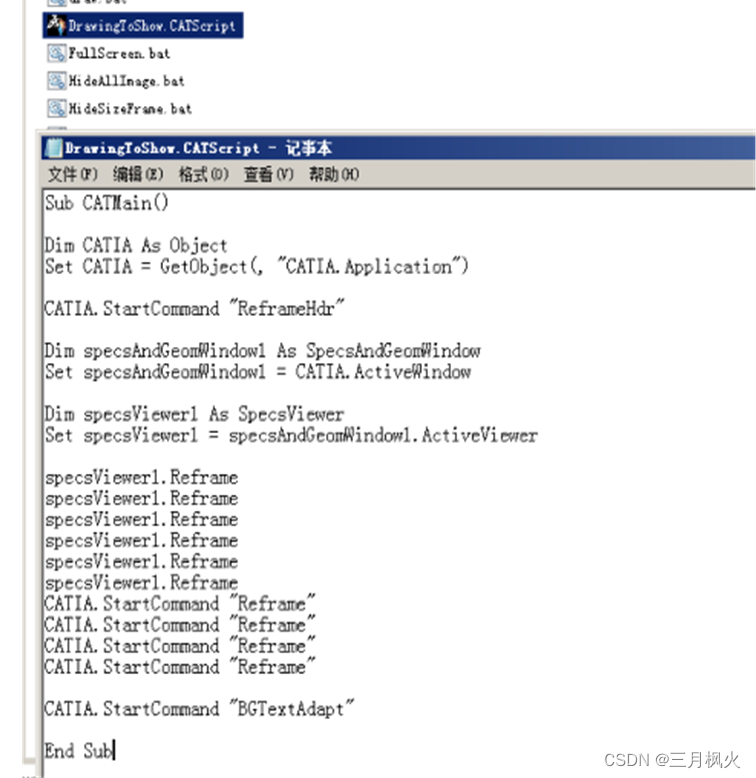

也可以使用脚本调用VB宏代码和直接开发的按钮命令来实现相应效果
在这里插入图片描述
