STM32ADC多通道采集实验

        STM32微控制器的ADC（模数转换器）具有多通道采集功能，可以同时对多个模拟输入信号进行采样和转换。以下是多通道采集的基本原理：

选择通道：首先，需要使用ADC的通道选择寄存器（例如ADC_CHSELR）设置要采集的通道。每个通道都有一个对应的位，可以将其设置为使能或禁用状态。

配置采样时间：对于每个通道，需要设置适当的采样时间。采样时间决定了ADC从输入引脚读取模拟信号的持续时间。根据信号源的特性和采样频率的要求，需要选择合适的采样时间。

启动转换：一旦通道选择和采样时间配置完成，就可以启动ADC转换过程。可以通过设置ADC控制寄存器（例如ADC_CR寄存器）中的转换开始位来启动转换。

等待转换完成：在启动转换后，需要等待转换过程完成。可以通过查询状态标志位（例如ADC_ISR寄存器）来检查转换是否完成。

读取结果：一旦转换完成，可以从ADC数据寄存器（例如ADC_DR寄存器）中读取转换结果。每个通道的转换结果都可以独立地读取。

切换通道：如果需要连续采集多个通道的数据，可以在读取结果后切换到下一个要采集的通道，并重复上述步骤。

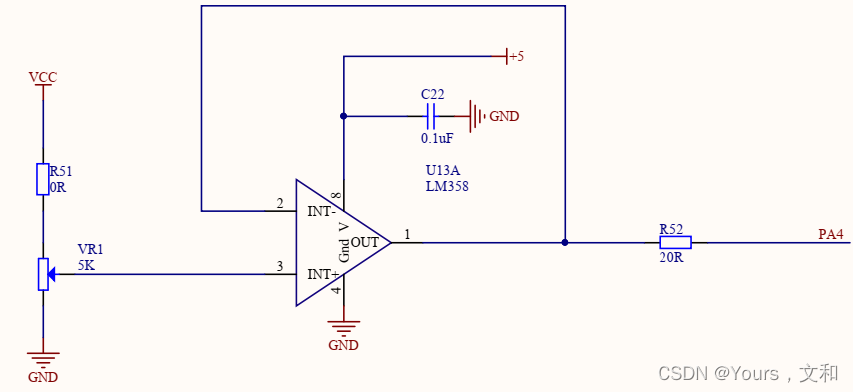

实验要求： 利用ADC采集电位器及STM32内部温度传感器的数据
