1 交换机的基本配置与管理

借鉴网址：(21条消息) Packet Tracer 思科模拟器入门教程 之二 交换机的基本配置与管理_柚子君.的博客-优快云博客_packet tracer 交换机

姓 名	彭彭头	实验日期	2022-03-09
学 号		实验序号	2
实验名称	配置交换机
实验目的及要求 目标： 掌握交换机基本信息的配置管理 要求： 1．熟悉Cisco Packet Tracer使用环境； 2．了解交换机的两种管理方式； 3．掌握交换机的四种命令行操作模式之间的切换； 4．熟悉快捷指令、端口配置指令和设置密码指令。 实验环境 1．Cisco Packet Tracer软件； 2．Switch_2960 1台、PC 1台、直通线以及配置线。 实验内容 1．添加一台2960交换机、一台PC； 2．通过直通线和配置线连接交换机和PC； 3．点击PC，选择Config选项，单击FastEthernet0选项，速率设为100Mbps，运行模式设为全双工模式； 4．点击交换机，选择CLI，进入命令行界面，练习交换机的四种命令行操作模式之间的切换指令、快捷指令和端口配置指令； 5. 通过console端口连接设备及Telnet远程登录时所需的密码。

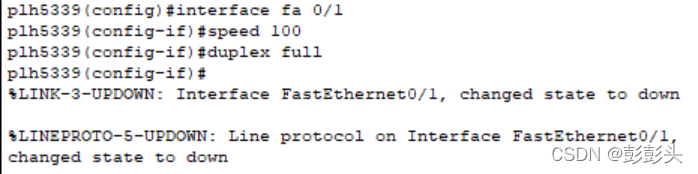

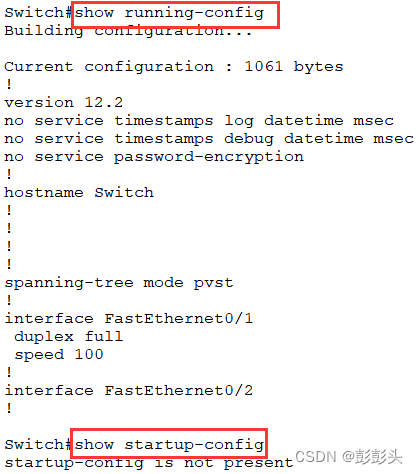

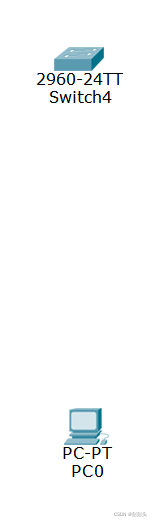

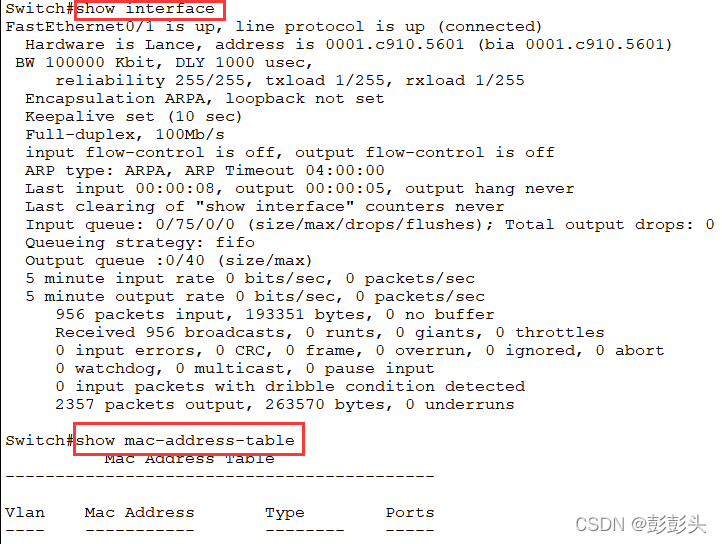

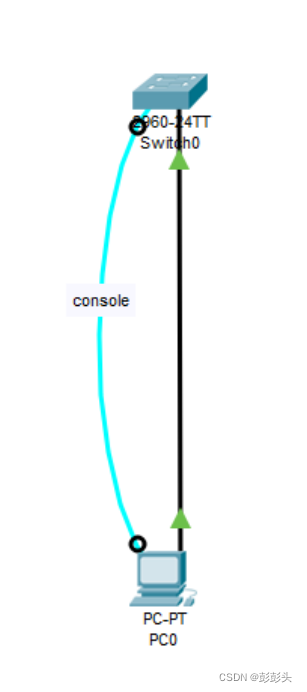

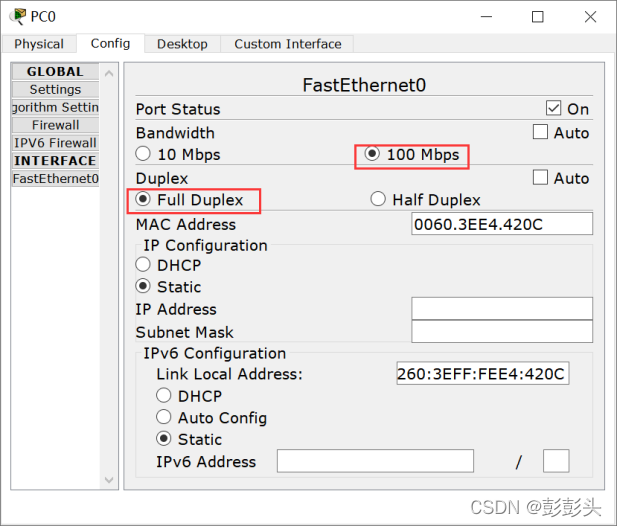

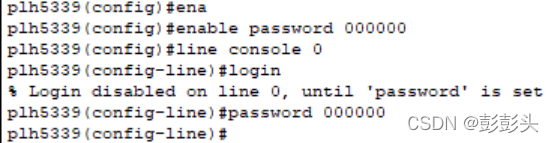

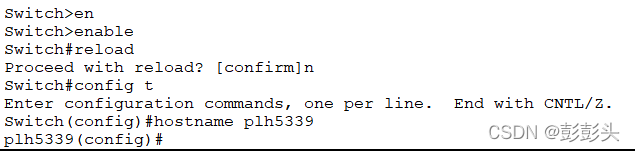

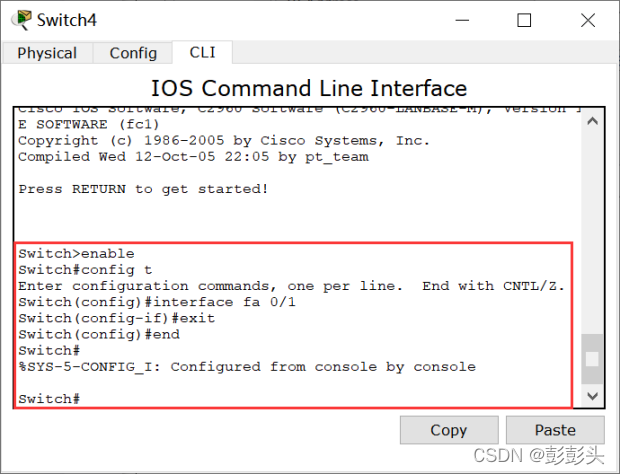

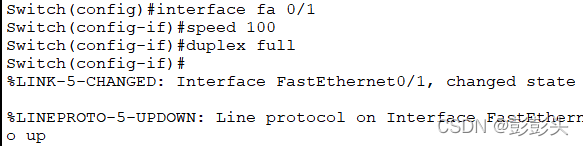

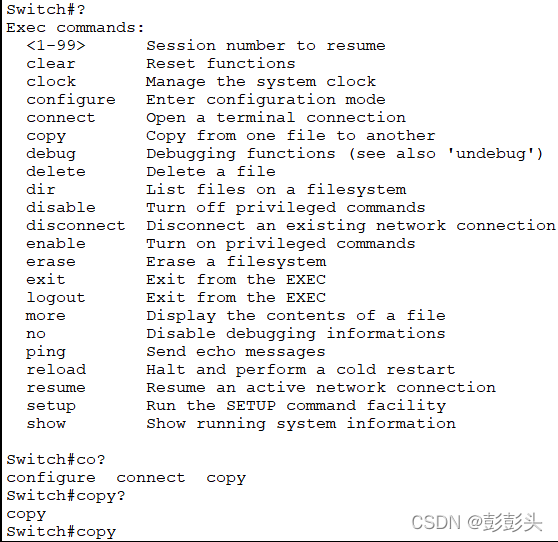

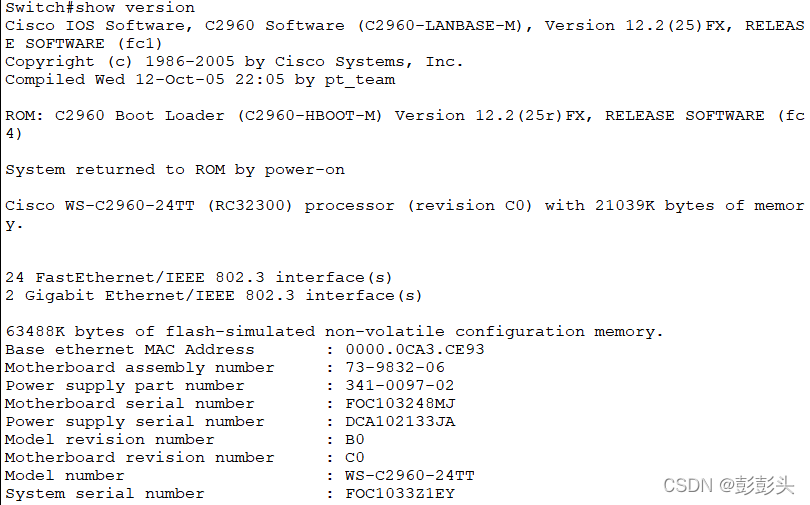

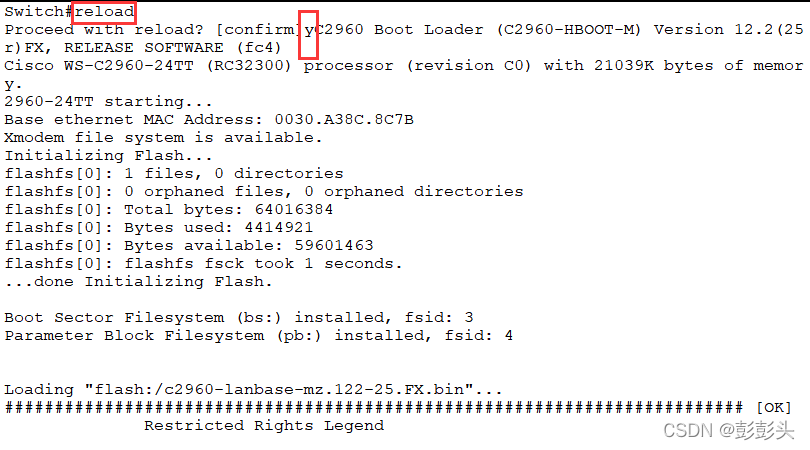

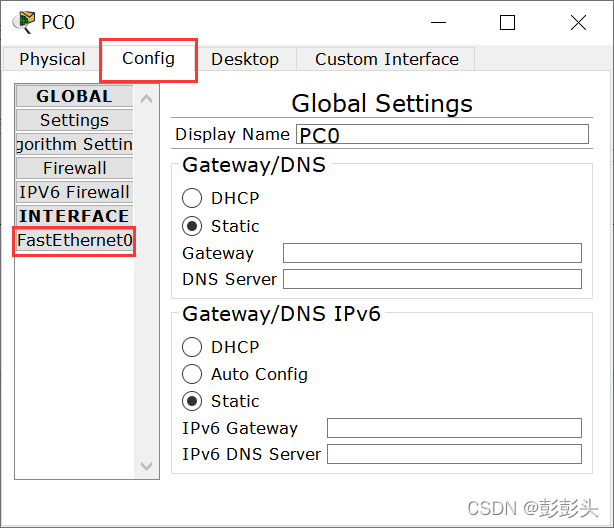

实验步骤 1.添加一台2960交换机、一台PC1 2.通过直通线和配置线连接交换机和PC 3.点击PC，选择Config选项，单击FastEthernet0选项        速率设为100Mbps，运行模式设为全双工模式 4.点击交换机，选择CLI，进入命令行界面 1）交换机的四种命令行操作模式：用户模式-特权模式-全局配置模式-端口模式  2）快捷指令： ①帮助信息 ②命令简写-自动补全（Tab）、快捷键：ctrl+c中断测试、ctrl+z退回到特权视图 ③在特权模式下：reload重启-输入y重启，输入n不重启 ④在全局配置模式下：hostname x修改交换机名称   3）端口配置指令 ①配置交换机端口参数 ②查看交换机版本信息 ③查看当前生效的配置信息 ④查看保存在NVRAM中的启动配置信息 ⑤查看端口信息 ⑥查看交换机的MAC地址 ⑦选择某个端口，设置端口通信速度，设置端口单工模式 5.设置密码指令 总结 通过本次实验我掌握了： 1.如何利用Cisco Packet Tracer软件，创建一个简易的带有交换机的网络拓扑图； 2.对PC速率和运行模式的配置； 3.对交换机的四种命令行操作模式及相关的切换指令； 4.一些快捷指令：帮助、自动补全、终端测试、返回上级模式、重启（在特权模式下）、修改交换机名称（在全局配置模式下）； 5.一些端口配置指令： 配置交换机端口参数、查看交换机版本信息、查看当前生效的配置信息、查看保存在NVRAM中的启动配置信息、查看端口信息、查看交换机的MAC地址； 6.设置密码指令：通过console端口连接设备及Telnet远程登录时所需的密码。 我认为交换机中的这四种模式非常重要，必须要掌握一些快捷指令、端口配置指令和密码指令。
