VLAN原理与配置
1、VLAN间的互通

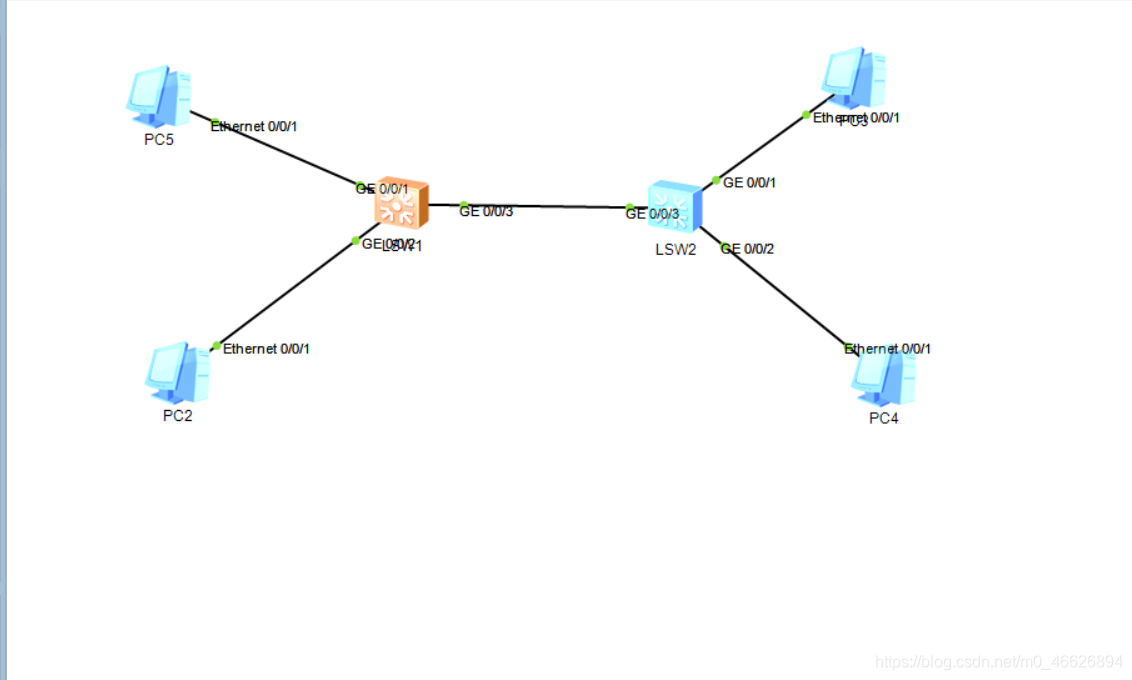

实验环境
实验思路
- 使用eNPS建立拓扑结构。
- 调配PC1到PC4的IP信息。
- 设置交换机SW1和SW2并查看VLAN状态。
- 测试连通性
具体实施
- 使用eNPS建立拓扑结构。
- 将放置的PC1、PC2和PC3交换机SW1连接。
- 将放置的PC4和PC5与交换机SW2连接。
- 框选路由器以及PC机后全部开启。
- 连接线处显示绿色信号灯，表示全部开启工作。
-

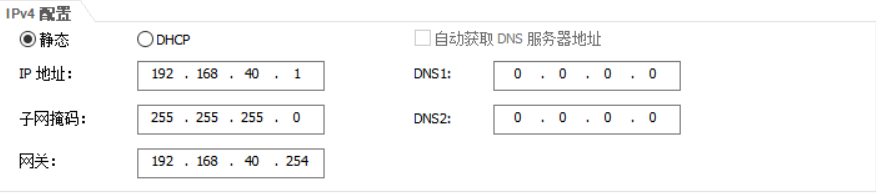

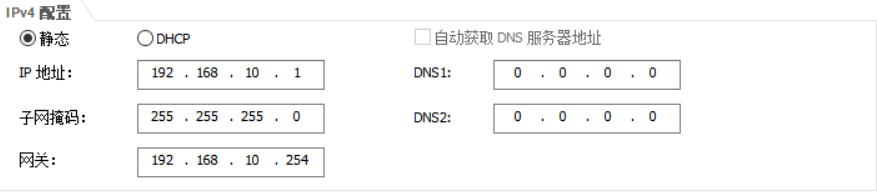

设置PC1到PC4的IP信息。
PC1：
PC2：
PC3：
PC4：
-
设置交换机SW1和SW2并查看VLAN状态
SW1：
[Huawei]sy
sw1
[sw1]vlan batch 100 10 20
[sw1]int g0/0/1
[sw1-GigabitEthernet0/0/1]p l a
[sw1-GigabitEthernet0/0/1]port default vlan 10
[sw1-GigabitEthernet0/0/1]int g0/0/2
[sw1-GigabitEthernet0/0/2]p l a
[sw1-GigabitEthernet0/0/2]port default vlan 20
[sw1-GigabitEthernet0/0/2]int g0/0/3
[sw1-GigabitEthernet0/0/3]p l a
[sw1-GigabitEthernet0/0/3]port default vlan 100
[sw1]int vlanif 10
[sw1-Vlanif10]ip add 192.168.10.254 24
[sw1-Vlanif10]int vlanif 20
[sw1-Vlanif20]ip add 192.168.20.254 24
[sw1-Vlanif20]int vlanif 100
[sw1-Vlanif2]ip add 192.168.100.1 24
[sw1]ospf
[sw1-ospf-1]area 0
[sw1-ospf-1-area-0.0.0.0]network 192.168.10.254 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 192.168.20.254 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 192.168.100.1 0.0.0.0
SW2：
[Huawei]sy sw2
[sw2]vlan batch 100 10 30
[sw2]int g0/0/1
[sw2-GigabitEthernet0/0/1]p l a
[sw2-GigabitEthernet0/0/1]port default vlan 10
[sw2-GigabitEthernet0/0/1]int g0/0/2
[sw2-GigabitEthernet0/0/2]p l a
[sw2-GigabitEthernet0/0/2]port default vlan 30
[sw2-GigabitEthernet0/0/2]int g0/0/3
[sw2-GigabitEthernet0/0/3]p l a
[sw2-GigabitEthernet0/0/3]port default vlan 100
[sw2]int Vlanif 10
[sw2-Vlanif10]ip add 192.168.30.254 24
[sw2-Vlanif10]int vlanif 30
[sw2-Vlanif30]ip add 192.168.40.254 24
[sw2-Vlanif30]int vlanif 100
[sw2-Vlanif2]ip add 192.168.100.2 24
[sw2-Vlanif2]ospf
[sw2-ospf-1]area 0
[sw2-ospf-1-area-0.0.0.0]network 192.168.40.254 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 192.168.30.254 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 192.168.100.2 0.0.0.0
以上操作设置了sw1和sw2的vlan、vlanif以及路由表，以方便各个终端互相连通
查看VLAN：
<SW1>dis vlan
The total number of vlans is : 4
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:GE0/0/4(D) GE0/0/5(D) GE0/0/6(D) GE0/0/7(D)
GE0/0/8(D) GE0/0/9(D) GE0/0/10(D) GE0/0/11(D)
GE0/0/12(D) GE0/0/13(D) GE0/0/14(D) GE0/0/15(D)
GE0/0/16(D) GE0/0/17(D) GE0/0/18(D) GE0/0/19(D)
GE0/0/20(D) GE0/0/21(D) GE0/0/22(D) GE0/0/23(D)
GE0/0/24(D)
10 common UT:GE0/0/1(U)
20 common UT:GE0/0/2(U)
100 common UT:GE0/0/3(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable VLAN 0010
20 enable default enable disable VLAN 0020
100 enable default enable disable VLAN 0100
<SW2>display vlan
The total number of vlans is : 4
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:GE0/0/4(D) GE0/0/5(D) GE0/0/6(D) GE0/0/7(D)
GE0/0/8(D) GE0/0/9(D) GE0/0/10(D) GE0/0/11(D)
GE0/0/12(D) GE0/0/13(D) GE0/0/14(D) GE0/0/15(D)
GE0/0/16(D) GE0/0/17(D) GE0/0/18(D) GE0/0/19(D)
GE0/0/20(D) GE0/0/21(D) GE0/0/22(D) GE0/0/23(D)
GE0/0/24(D)
10 common UT:GE0/0/1(U)
30 common UT:GE0/0/2(U)
100 common UT:GE0/0/3(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable VLAN 0010
30 enable default enable disable VLAN 0030
100 enable default enable disable VLAN 0100
至此，我们就完成了配置
vlan10： PC5、PC3
vlan20：PC2
vlan30：PC4
vlan100：sw1、sw2
- 测试连通性。
PC>ping 192.168.20.1
Ping 192.168.20.1: 32 data bytes, Press Ctrl_C to break
From 192.168.20.1: bytes=32 seq=1 ttl=127 time=63 ms
From 192.168.20.1: bytes=32 seq=2 ttl=127 time=47 ms
From 192.168.20.1: bytes=32 seq=3 ttl=127 time=31 ms
From 192.168.20.1: bytes=32 seq=4 ttl=127 time=47 ms
From 192.168.20.1: bytes=32 seq=5 ttl=127 time=31 ms
--- 192.168.20.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 31/43/63 ms
PC>ping 192.168.30.1
Ping 192.168.30.1: 32 data bytes, Press Ctrl_C to break
From 192.168.30.1: bytes=32 seq=1 ttl=126 time=94 ms
From 192.168.30.1: bytes=32 seq=2 ttl=126 time=78 ms
From 192.168.30.1: bytes=32 seq=3 ttl=126 time=47 ms
From 192.168.30.1: bytes=32 seq=4 ttl=126 time=62 ms
From 192.168.30.1: bytes=32 seq=5 ttl=126 time=63 ms
--- 192.168.30.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 47/68/94 ms
PC>ping 192.168.20.1
Ping 192.168.20.1: 32 data bytes, Press Ctrl_C to break
From 192.168.20.1: bytes=32 seq=1 ttl=127 time=421 ms
From 192.168.20.1: bytes=32 seq=2 ttl=127 time=47 ms
From 192.168.20.1: bytes=32 seq=3 ttl=127 time=32 ms
From 192.168.20.1: bytes=32 seq=4 ttl=127 time=15 ms
From 192.168.20.1: bytes=32 seq=5 ttl=127 time=31 ms
--- 192.168.20.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 15/109/421 ms
PC>ping 192.168.30.1
Ping 192.168.30.1: 32 data bytes, Press Ctrl_C to break
From 192.168.30.1: bytes=32 seq=1 ttl=126 time=172 ms
From 192.168.30.1: bytes=32 seq=2 ttl=126 time=78 ms
From 192.168.30.1: bytes=32 seq=3 ttl=126 time=47 ms
From 192.168.30.1: bytes=32 seq=4 ttl=126 time=78 ms
From 192.168.30.1: bytes=32 seq=5 ttl=126 time=47 ms
--- 192.168.30.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 47/84/172 ms
PC>ping 192.168.40.1
Ping 192.168.40.1: 32 data bytes, Press Ctrl_C to break
From 192.168.40.1: bytes=32 seq=1 ttl=126 time=125 ms
From 192.168.40.1: bytes=32 seq=2 ttl=126 time=63 ms
From 192.168.40.1: bytes=32 seq=3 ttl=126 time=94 ms
From 192.168.40.1: bytes=32 seq=4 ttl=126 time=62 ms
From 192.168.40.1: bytes=32 seq=5 ttl=126 time=47 ms
--- 192.168.40.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 47/78/125 ms
测试连通性后发现，各个vlan均可互通。
2、FTP搭建

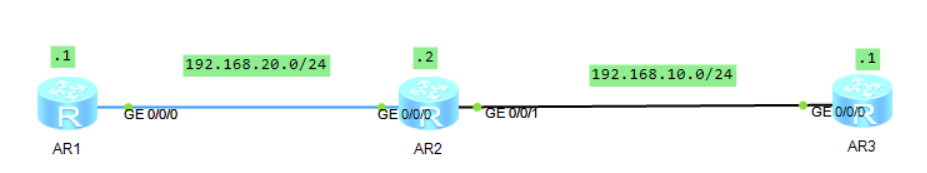

实验环境
实验思路
- 使用eNPS建立拓扑结构。
- 将AR1、AR2、AR3联通。
- 分别设置客户端和服务器端。
- 测试登录后下载文档。
具体实施
- 使用eNPS建立拓扑结构。
- 将放置的AR1、AR2和AR3连接。
- 框选路由器后全部开启。
- 连接线处显示绿色信号灯，表示全部开启工作。
- 将AR1、AR2、AR3联通。
AR1：
[Client]int g0/0/0
[Client-GigabitEthernet0/0/0]ip add 192.168.20.1 24
[Client]ip route-static 192.168.10.0 24 192.168.20.2
AR2：
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 192.168.20.2 24
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 192.168.10.2 24
AR3：
[Serve]int g0/0/0
[Serve-GigabitEthernet0/0/0]ip add 192.168.10.1 24
[Serve]ip route-static 192.168.20.0 24 192.168.10.2
测试连通性：
<Client>ping 192.168.10.1
PING 192.168.10.1: 56 data bytes, press CTRL_C to break
Reply from 192.168.10.1: bytes=56 Sequence=1 ttl=254 time=40 ms
Reply from 192.168.10.1: bytes=56 Sequence=2 ttl=254 time=20 ms
Reply from 192.168.10.1: bytes=56 Sequence=3 ttl=254 time=20 ms
Reply from 192.168.10.1: bytes=56 Sequence=4 ttl=254 time=30 ms
Reply from 192.168.10.1: bytes=56 Sequence=5 ttl=254 time=30 ms
--- 192.168.10.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 20/28/40 ms
可以连通，可以搭建FTP。
- 分别设置客户端和服务器端。
Server：
[Serve]ftp server enable
[Serve]set default ftp-directory flash:/
[Serve]aaa
[Serve-aaa]local-user zzy password cipher zhangzhuoyu
[Serve-aaa]local-user huawei service-type ftp
[Serve-aaa]local-user huawei ftp-directory flash:/
[Serve-aaa]local-user huawei access-limit 200
[Serve-aaa]local-user huawei idle-timeout 0 0
[Serve-aaa]local-user huawei privilege level 3
- 测试登录后下载文档。
Client：
<Client>ftp 192.168.10.1
Trying 192.168.10.1 ...
Press CTRL+K to abort
Connected to 192.168.10.1.
220 FTP service ready.
User(192.168.10.1:(none)):zzy
331 Password required for zzy.
Enter password:
230 User logged in.
[Client-ftp]get sslvpn.zip 123.zip
200 Port command okay.
150 Opening ASCII mode data connection for sslvpn.zip.
1% 2% 3% 4% 5% 6% 7% 8% 9%10%11%12%13%14%15%16%17%18%19%20%
21%22%23%24%25%26%27%28%29%30%31%32%33%34%35%36%37%38%39%40%
41%42%43%44%45%46%47%48%49%50%51%52%53%54%55%56%57%58%59%60%
61%62%63%64%65%66%67%68%69%70%71%72%73%74%75%76%77%78%79%80%
81%82%83%84%85%86%87%88%89%90%91%92%93%94%95%96%97%98%99%226
Transfer complete.
FTP: 828482 byte(s) received in 8.210 second(s) 100.91Kbyte(s)/sec.
查看本地是否下载成功：
<Client>dir
Directory of flash:/
Idx Attr Size(Byte) Date Time(LMT) FileName
0 drw- - Mar 15 2021 11:42:20 dhcp
1 -rw- 121,802 May 26 2014 09:20:58 portalpage.zip
2 -rw- 828,482 Mar 15 2021 14:22:12 123.zip
3 -rw- 2,263 Mar 15 2021 11:42:15 statemach.efs
4 -rw- 828,482 May 26 2014 09:20:58 sslvpn.zip
5 -rw- 620 Mar 15 2021 11:42:12 vrpcfg.zip
1,090,732 KB total (783,648 KB free)
下载成功。
3、Telnet搭建
实验环境
- 使用eNPS建立拓扑结构。
- 将AR1、AR2、AR3联通。
- 分别设置客户端和服务器端。
- 测试登录后更改设置。
实验思路
- 使用eNPS建立拓扑结构。
- 将AR1、AR2、AR3联通。
- 分别设置客户端和服务器端。
- 测试登录后下载文档
具体实施
- 使用eNPS建立拓扑结构。
- 将放置的AR1、AR2和AR3连接。
- 框选路由器后全部开启。
- 连接线处显示绿色信号灯，表示全部开启工作。
- 将AR1、AR2、AR3联通。
与FTP实验相同
- 分别设置客户端和服务器端。
1、password模式：
Server：
[Server]user-interface vty 0 4
[Server-ui-vty0-4]authentication-mode password
Please configure the login password (maximum length 16):zhangzhuoyu
[Server-ui-vty0-4]
2、AAA模式：``
Server：
[Server]aaa
[Server-aaa]local-user zzy password cipher zhangzhuoyu
[Server-aaa]local-user zzy service-type telnet
[Server-aaa]local-user zzy privilege level 3
[Server]user-interface vty 0 4
[Server-ui-vty0-4]authentication-mode aaa
- 测试登录后下载文档。
password模式：
<Client>telnet 192.168.10.1
Press CTRL_] to quit telnet mode
Trying 192.168.10.1 ...
Connected to 192.168.10.1 ...
Login authentication
Password:
<Server>sy
Enter system view, return user view with Ctrl+Z.
[Server]
AAA模式：
<Client>telnet 192.168.10.1
Press CTRL_] to quit telnet mode
Trying 192.168.10.1 ...
Connected to 192.168.10.1 ...
Login authentication
Username:zzy
Password:
<Server>sy
Enter system view, return user view with Ctrl+Z.
[Server]
两种方法均成功登陆到Server端
个人总结
- 如何实现VLAN间互联
1、子接口，是基于路由器以太网接口所创建的逻辑接口，子接口同物理接口一样可进行三层转发。子接口不同于物理接口，可以终结携带VLAN Tag的数据帧。基于一个物理接口创建多个子接口，将该物理接口对接到交换机的Trunk接口，即可实现使用一个物理接口为多个VLAN提供三层转发服务。
2、VLANIF接口，是一种三层的逻辑接口，支持VLAN Tag的剥离和添加，因此可以通过VLANIF接口实现VLAN之间的通信。VLANIF接口编号与所对应的VLAN ID相同，如VLAN 10对应VLANIF 10。
- FTP协议
FTP是基于TCP协议的，客户端首先和FTP服务器的TCP 21端口建立连接，通过这个通道发送命令，在传送数据的时候，服务器端通过自己的TCP 20端口连接至客户端的指定端口发送数据。 FTP server必须和客户端建立一个新的连接用来传送数据。
- TELNET协议
Telnet同样是基于TCP的，是Internet远程登陆服务的主要方式。它提供了在本地计算机上完成远程主机工作的能力。终端使用者可以在telnet程序中输入命令，这些命令会在服务器上运行，就像直接在服务器的控制台上输入一样。可以在本地就能控制服务器。要开始一个telnet会话，必须输入用户名和密码来登录服务器。
