MGRE实验

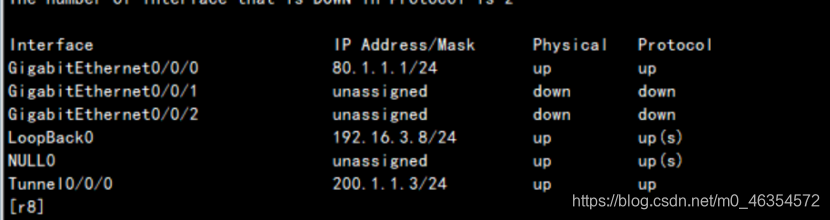

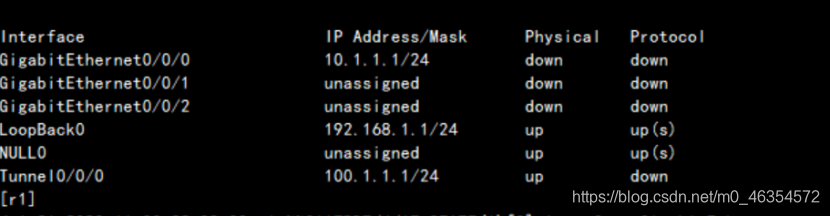

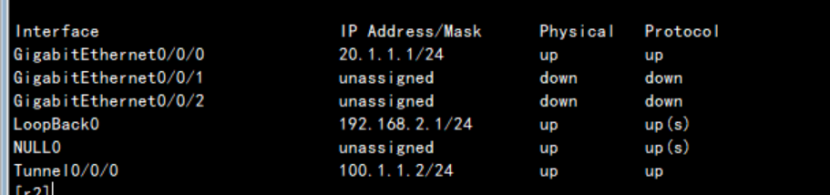

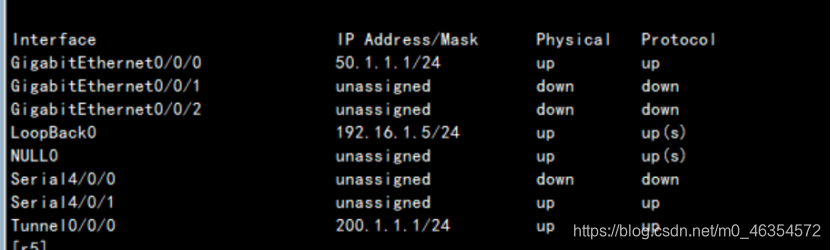

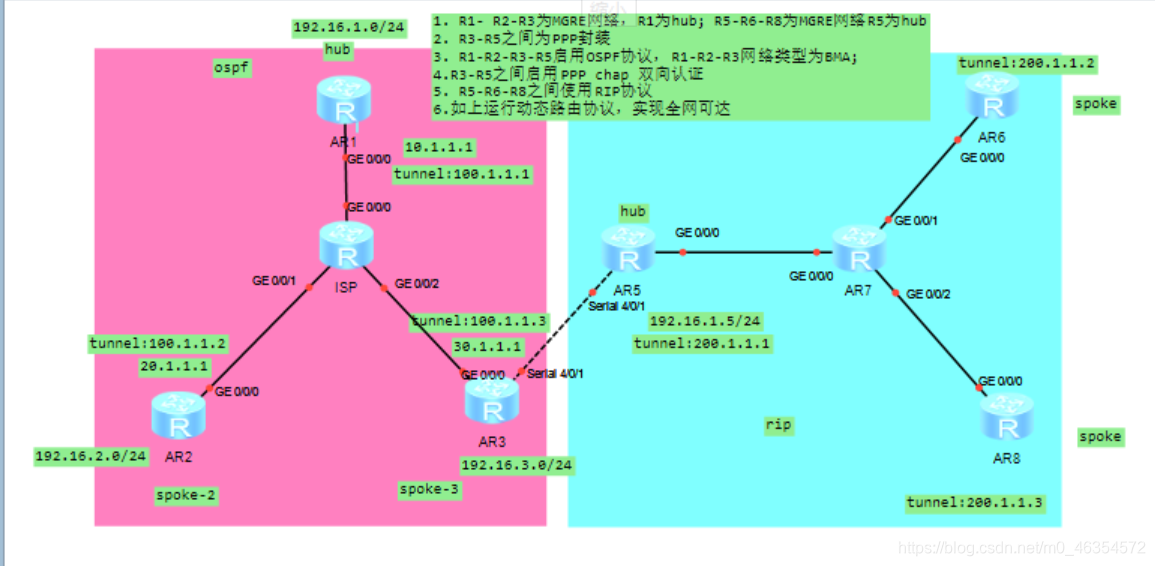

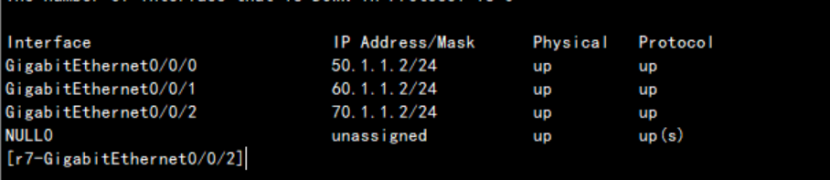

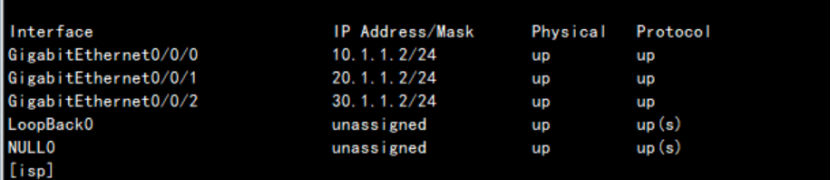

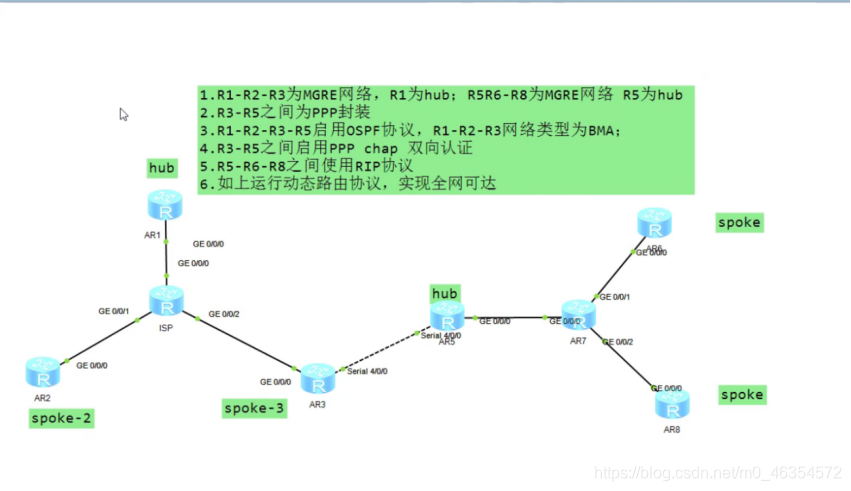

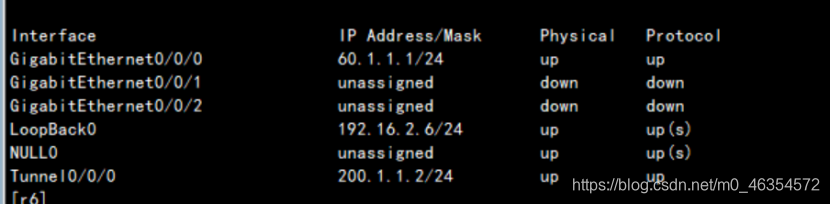

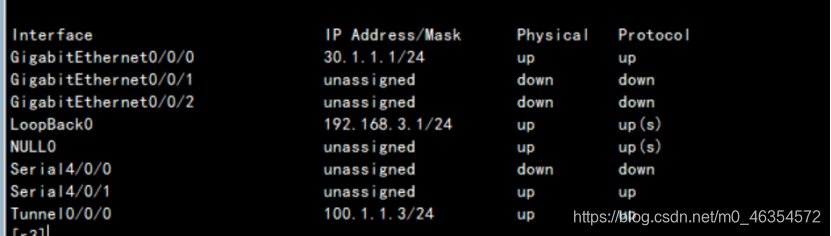

【1】搭建拓扑，配置IP

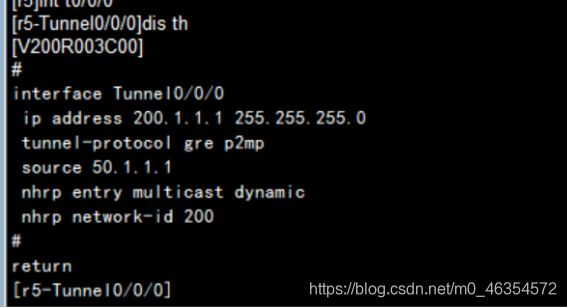

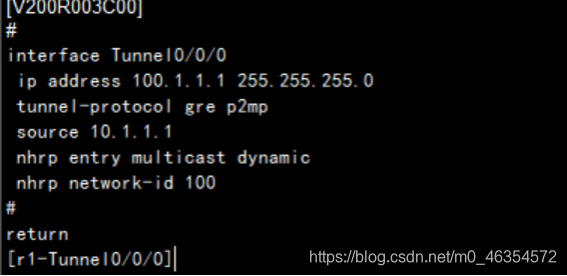

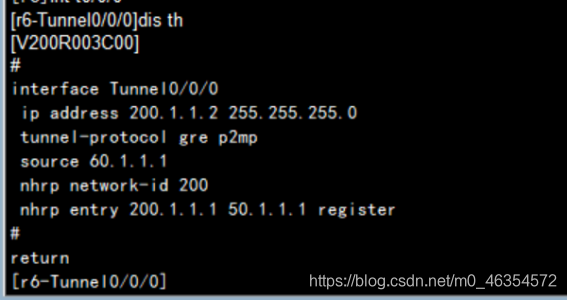

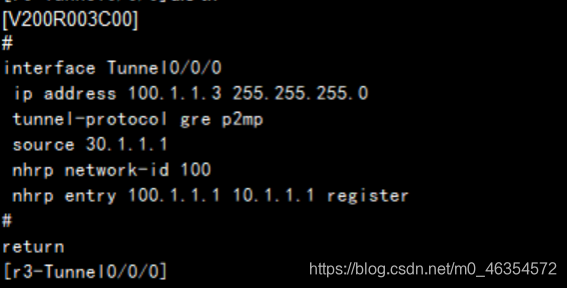

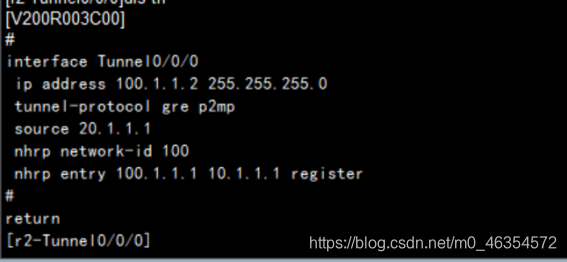

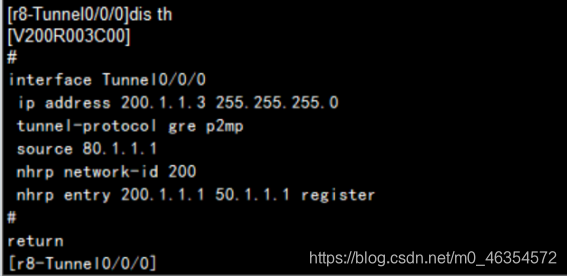

【2】 R1- R2-R3为MGRE网络，R1为hub; R5-R6-R8为MGRE网络R5为hub

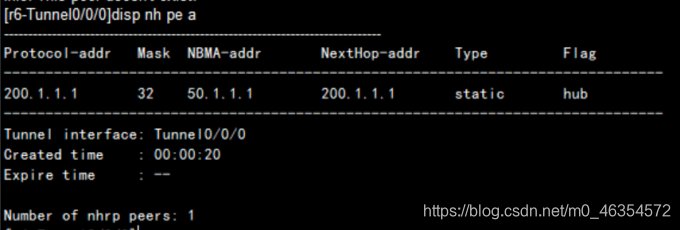

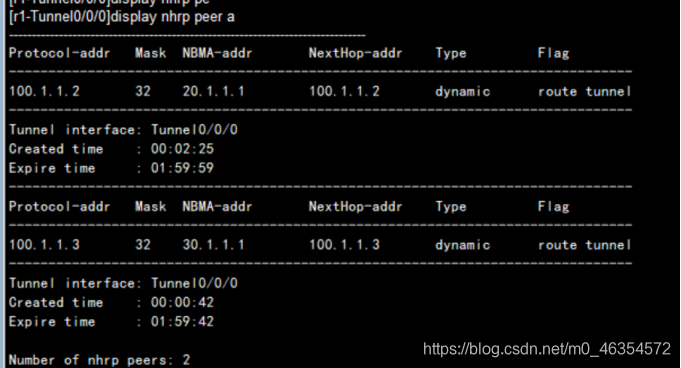

查看：

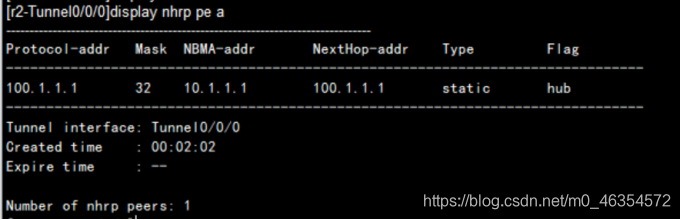

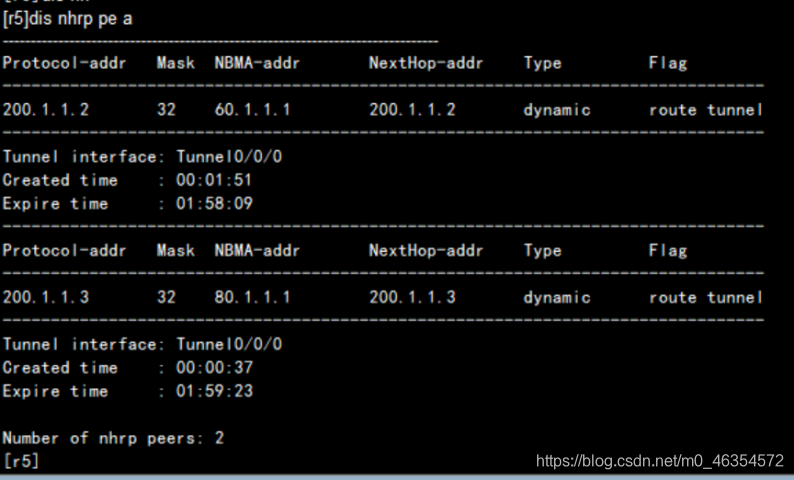

查看：


【3】R1-R2-R3网络类型为BMA
[r1-Tunnel0/0/0]ospf network-type broadcast
让hub选举为DR或者不选方法为改成点到多p2mp
[r2-Tunnel0/0/0]ospf dr-priority 0
[r3-Tunnel0/0/0]ospf dr-priority 0

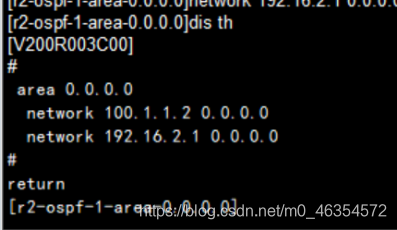

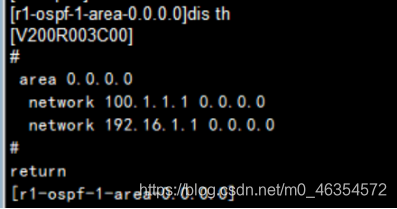

【4】R1-R2-R3-R5启用OSPF协议，R1-R2-R3网络类型为BMA;

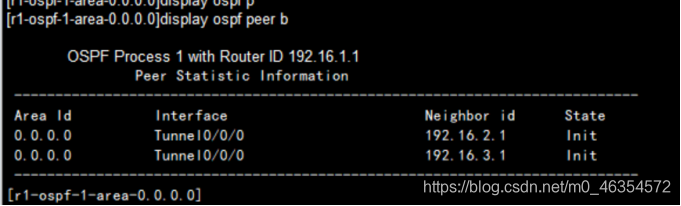

查看：

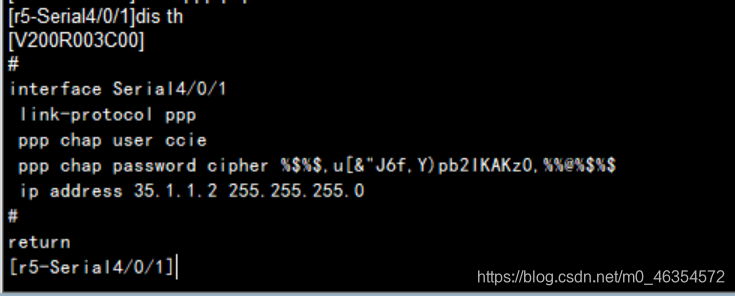

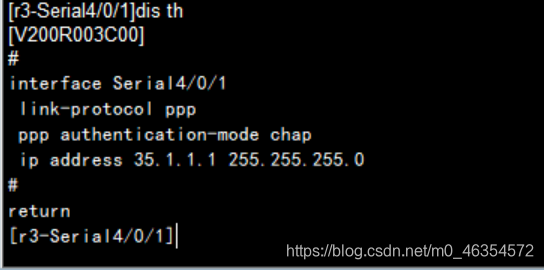

【5】R3-R5之间启用PPP chap 双向认证

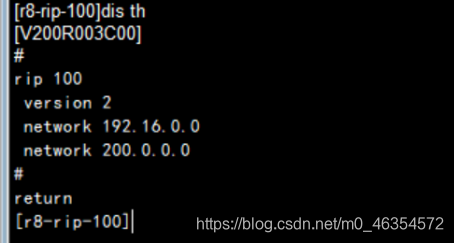

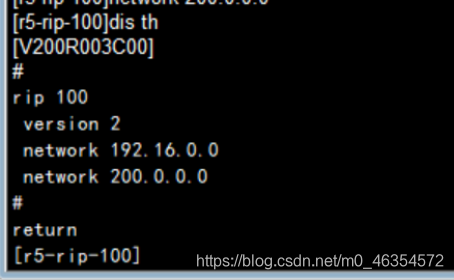

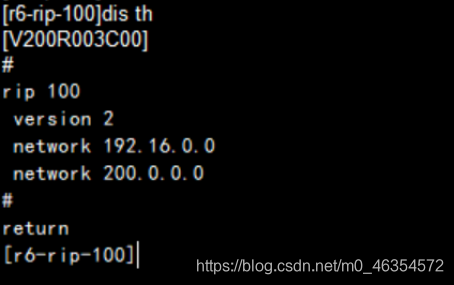

【6】R5-R6-R8之间使用RIP协议


【7】如上运行动态路由协议，实现全网可达配置缺省路由
R1 [r1]ip route-static 0.0.0.0 0 10.1.1.2
R2 [r2]ip route-static 0.0.0.0 0 20.1.1.2
R3 [r3]ip route-static 0.0.0.0 0 30.1.1.2
R5 [r5]ip route-static 0.0.0.0 0 50.1.1.2
R6 [r6]ip route-static 0.0.0.0 0 60.1.1.2
R8 [r8]ip route-static 0.0.0.0 0 80.1.1.2
在R5上双向重发布
[r5]rip 1[r5-rip-1]import-route ospf 1
[r5-ospf-1]q
[r5]ospf 1
[r5-ospf-2]import-route rip 1
