这是我分享的第一个案例，基于STM32的U盘数据采集及固件升级系统。最近遇到个需求
需要对预留TLL串口的设备进行固件升级和工作数据收集。原有方案是通过PC来完成这项功能，
但是由于PC不够方便，操作较麻烦等原因，就考虑做个小模块专用给设备升级和进行数据采集。
主要功能:

固件升级把设备新固件拷贝到U盘，通过串口进行固件升级
数据采集通过串口把数据导入到采集板，并存入U盘

通过分析以上功能我们需要选择带有USB功能的MCU，以前的项目中有用过带有USB的MCU，
具体型号是STM32F105VCT6,继续用它（使用以前调好的工程，方便调试!O!）

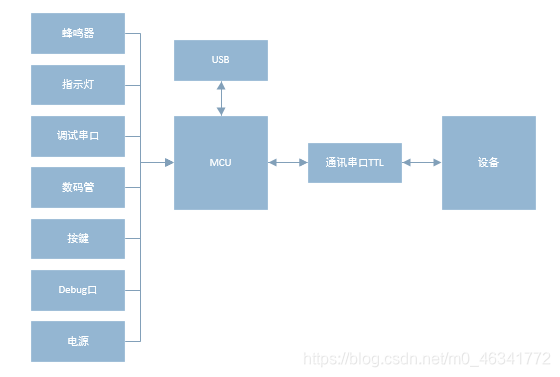

下面来看下功能框图
在这里插入图片描述

模块	描述
通讯串口	用来与设备进行数据通讯
USB	USB HOST接口用来插接U盘
调试串口	调试信息输出，接口有的话都会预留一个方便功能调试
数码管	方便客户看升级进度，要控制成本就选了数码管
蜂鸣器	用来做提示音
指示灯	一个电源指示灯，俩个可控制指示灯
Debug口	采用SWD调试接口，与JTAG接口比线束少，我一般都用SWD
电源
