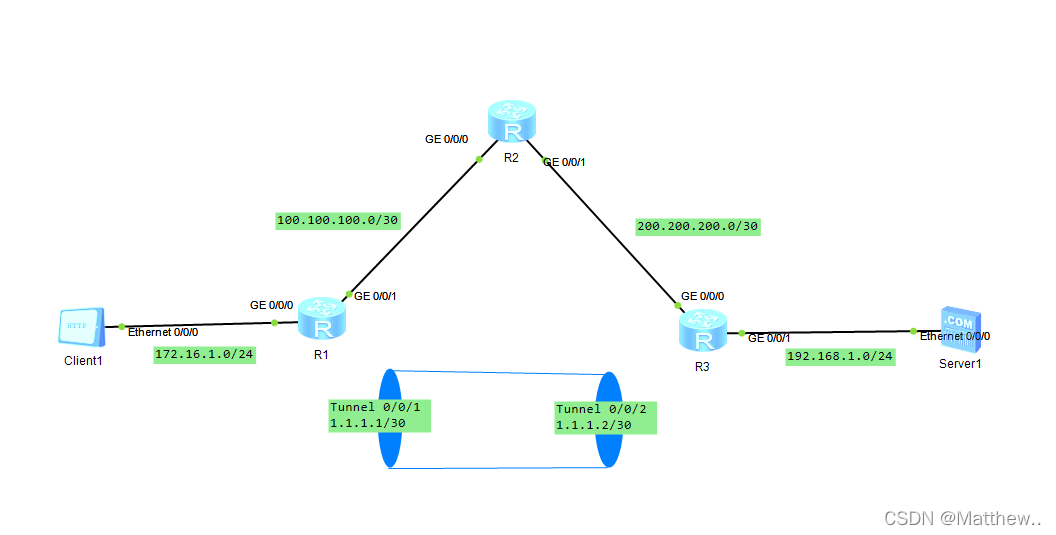

在这里插入图片描述
client1ip :172.16.1.1
网关：172.16.1.254
server1：IP 192.168.1.1
网关：192.168.1.254

R1 :
int g0/0/0
ip add 172.16.1.254 24
int g0/0/1
ip add 100.100.100.1 30
int Tunnel 0/0/1
ip add 1.1.1.1 30
Tunnel protocol gre
source 100.100.100.1 (源地址)
destination 200.200.200.2 （目的地址）
quit
ip route-static 0.0.0.0 0 100.100.100.2
ip route-static 192.168.1.0 24 Tunnel 0/0/1 （出口指给 Tunnel 0/0/1）

R2：
int g0/0/0
ip add 100.100.100.2 30
int g0/0/1
ip add 200.200.200.1 30
quit
ip route-static 0.0.0.0 0 200.200.200.2

R3:
int g0/0/0
ip add 200.200.200.2 30
int g0/0/1
ip add 192.168.1.254 24
int Tunnel 0/0/2
ip add 1.1.1.2 30
Tunnel-protocol gre
source 200.200.200.2 (源地址)
destination 100.100.100.1（目的地址）
quit
ip route-static 0.0.0.0 0 200.200.200.1
ip route-static 172.16.1.0 24 Tunnel 0/0/2 （出口指给Tunnel 0/0/2 ）
