了解寄存器

一.概念，特点与分类
二.基本寄存器的结构和工作原理
三.移位寄存器的结构和工作原理
四.集成移位寄存器74LS194

一.概念，特点与分类

1.概念

在这里插入图片描述

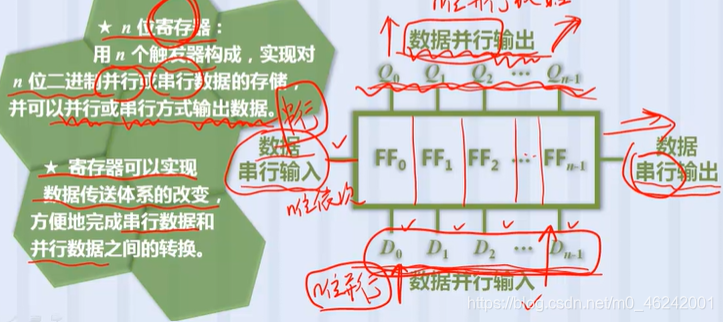

2.特点

在这里插入图片描述
n为并行输入(同时)可以最终并行输出，也可以转成串行输出，同理，如果是n为串行输入也一样，可以有两种输出方式。

3.分类

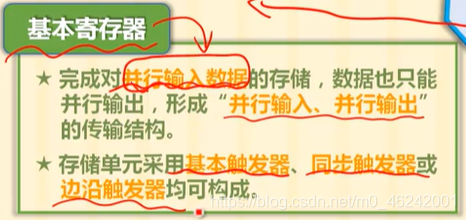

在这里插入图片描述

二.基本寄存器的结构和工作原理

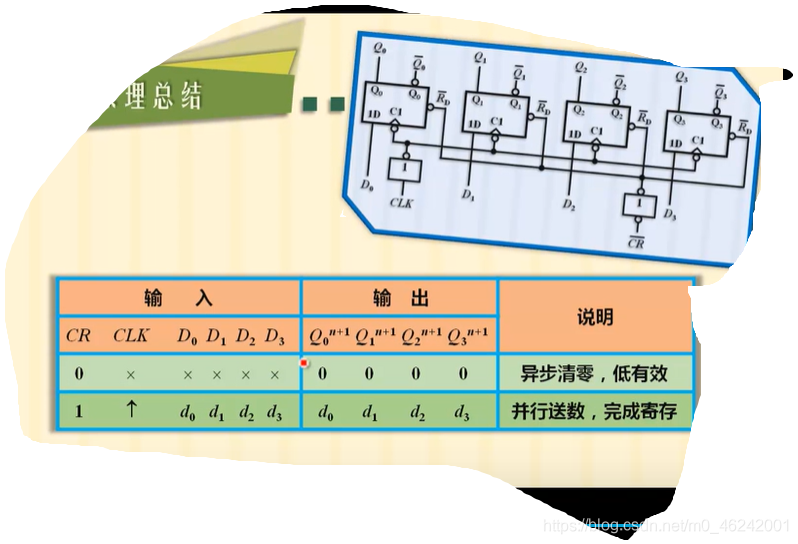

在这里插入图片描述
注意点：

信号顺序：对于寄存器是q0q1q2q3,但对于计数器是q3q2q1q0;
工作两部走：第一步是清零，第二步是寄存(先清零是为了将不同时间段的寄存数据分割开，如下所示):

三.移位寄存器的结构和工作原理

补充：移位寄存器一般由d或jk触发器构成

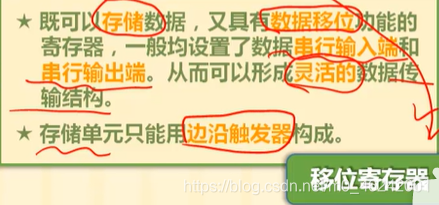

在这里插入图片描述

1.右移（4位右移寄存器）

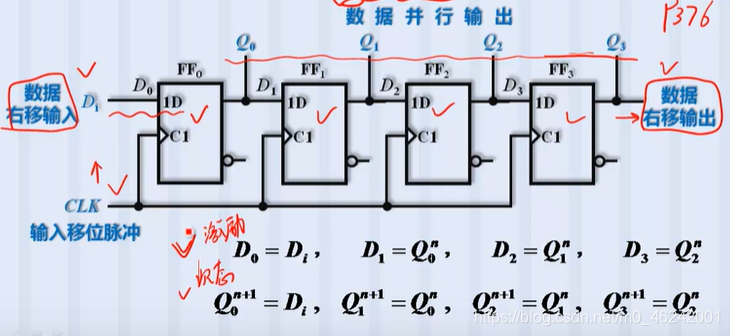

在这里插入图片描述

2.左移（4位左移寄存器）

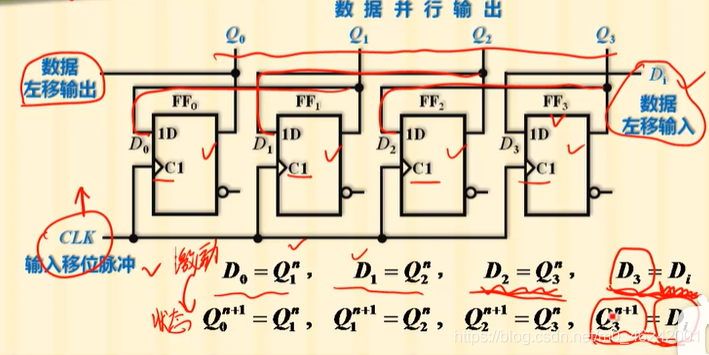

在这里插入图片描述

3.双向（4位双向移位寄存器）

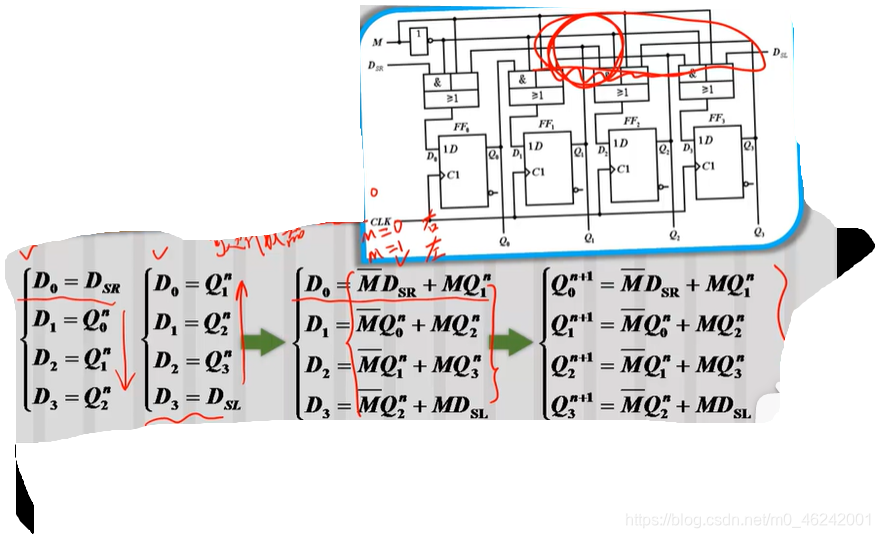

在这里插入图片描述

四.集成移位寄存器74LS194

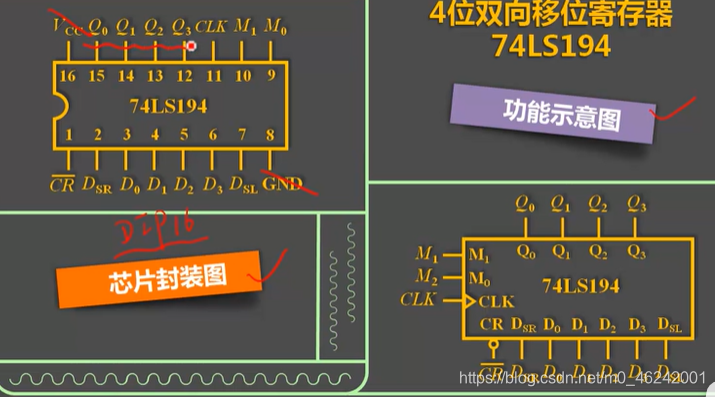

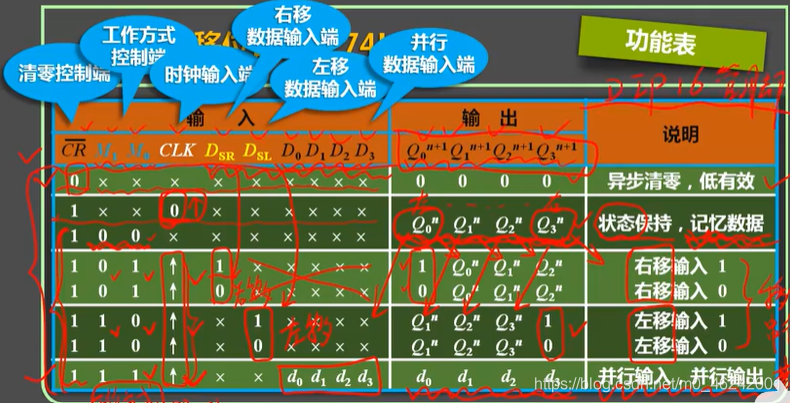

在这里插入图片描述

在这里插入图片描述
