eNSP—VRRP协议

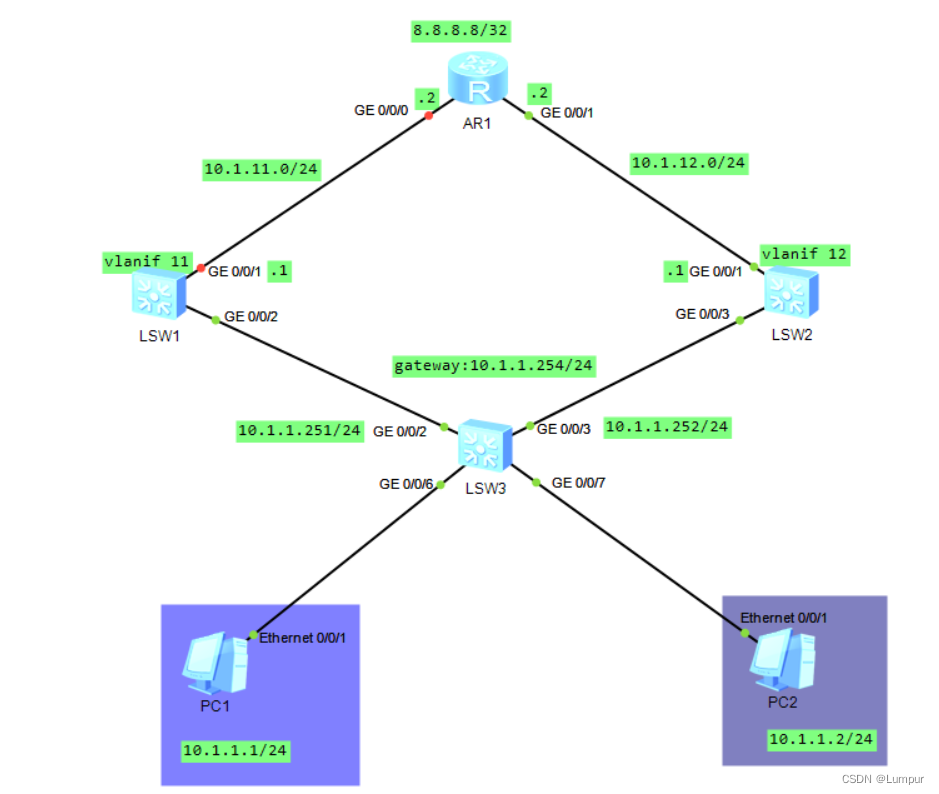

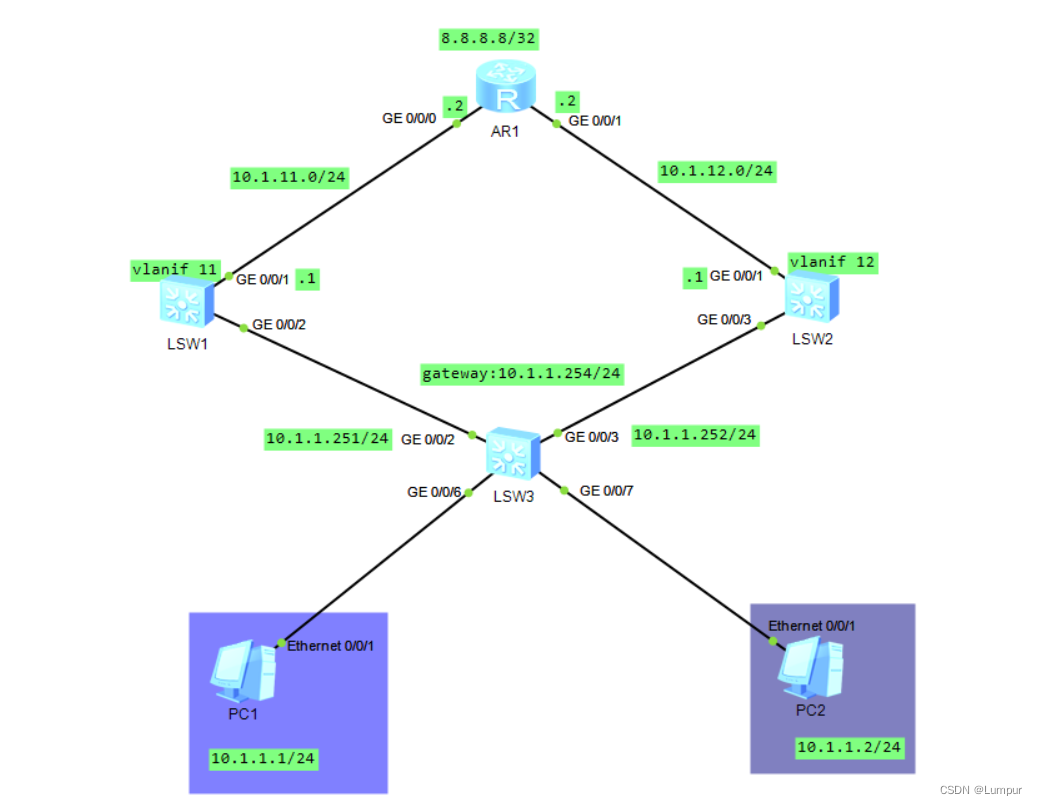

实验拓扑如下：

VRRP的作用：冗余备份。

【1】PC的配置

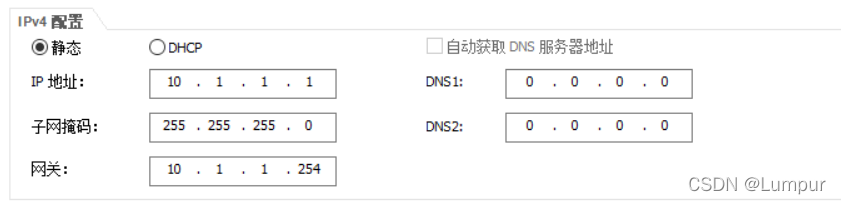

PC1的配置：

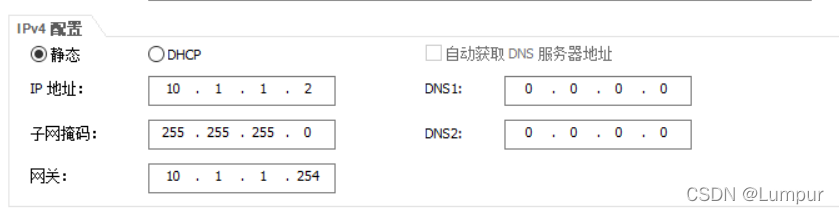

PC2的配置：

【2】LSW的配置
LSW1的配置：

#
interface Vlanif11
 ip address 10.1.11.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 11
#
 interface Vlanif1
 ip address 10.1.1.251 255.255.255.0
 vrrp vrid 1 virtual-ip 10.1.1.254  //设置虚拟网关地址
 vrrp vrid 1 priority 200  //设置优先级为200
 vrrp vrid 1 preempt-mode timer delay 30  //设置抢占延时为30秒（预防网络产生抖动）
 vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 110
  //监测接口g0/0/1,如果g0/0/1down掉，优先级减少110（当g0/0/1接口down掉后，
LSW1优先级从200减少为90，而LSW2默认优先级为100，LSW2优先级比LSW1高，
此时，LSW2会抢占成为master）
#
ospf 1
 area 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 10.1.11.0 0.0.0.255
#

LSW2的配置：

 #
interface Vlanif12
 ip address 10.1.12.1 255.255.255.0
#
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 12
#
#
interface Vlanif1
 ip address 10.1.1.252 255.255.255.0
 vrrp vrid 1 virtual-ip 10.1.1.254
 #
ospf 1
 area 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 10.1.12.0 0.0.0.255
#

【3】AR1的配置

#
interface GigabitEthernet0/0/0
 ip address 10.1.11.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.12.2 255.255.255.0
#
interface LoopBack0
 ip address 8.8.8.8 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 8.8.8.8 0.0.0.0
  network 10.1.11.0 0.0.0.255
  network 10.1.12.0 0.0.0.255
#

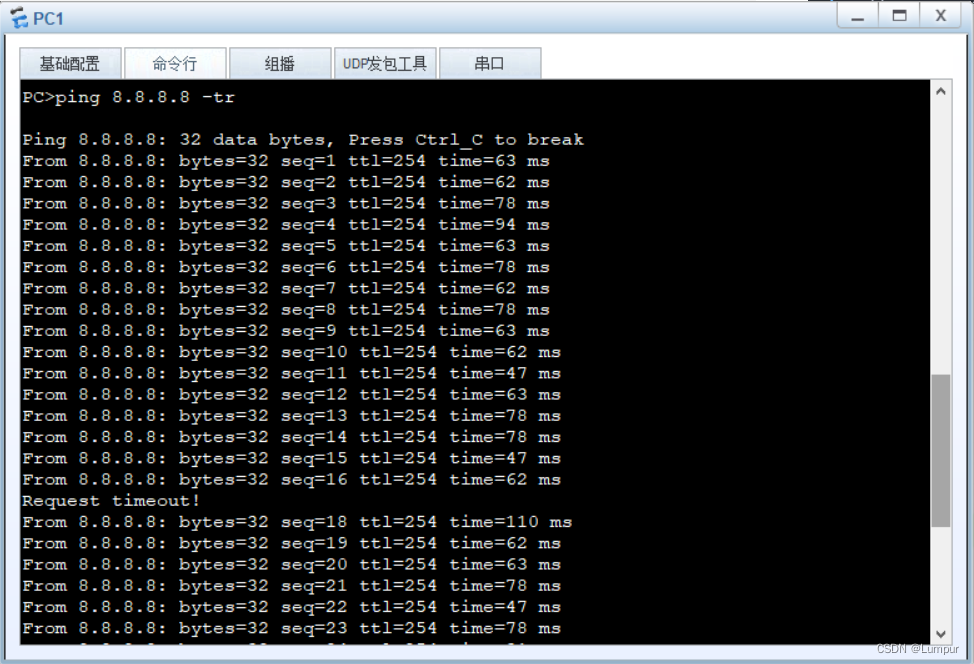

【4】实验结果：实验过程PC1一直ping 8.8.8.8，中间关掉LSW1的g0/0/1接口，实验结果会发现并没有丢包现象或者丢失包率很低。
