本文介绍了STM32中断系统的基础知识，包括中断类型（系统中断和外部中断）、中断优先级（优先级数字越小，优先级越高）以及NVIC（Nested Vectored Interrupt Controller）的功能。还讲解了中断使能、优先级分组和中断服务函数的配置步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

中断概览

中断类型

系统中断，体现在内核水平。
外部中断，体现在外设水平。

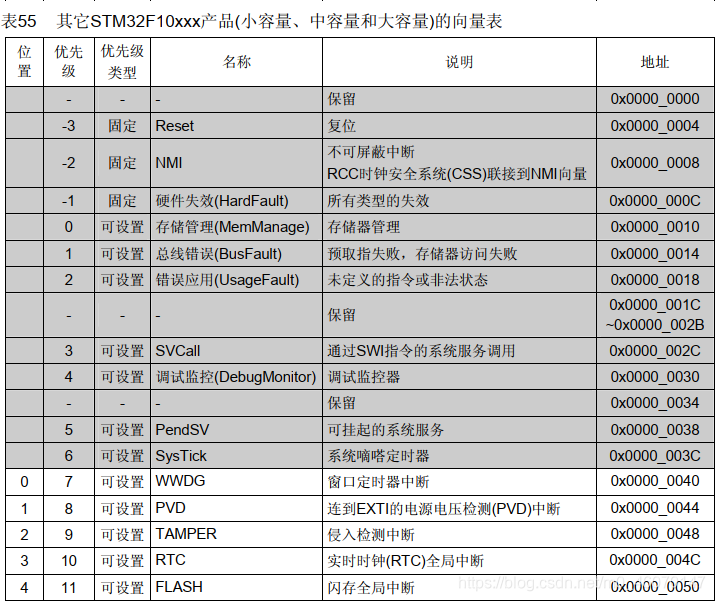

STM32中文参考手册9.1
STM32中文参考手册9.1
中断优先级的数字越小，优先级越高。
复位的优先级最高。
PS：中断和异常在本文是一个意思。

NVIC简介

Nested vectored interrupt controller (NVIC)
嵌套向量中断控制器，属于内核外设，管理着包括内核和片上所有外设的中断相关的功能。

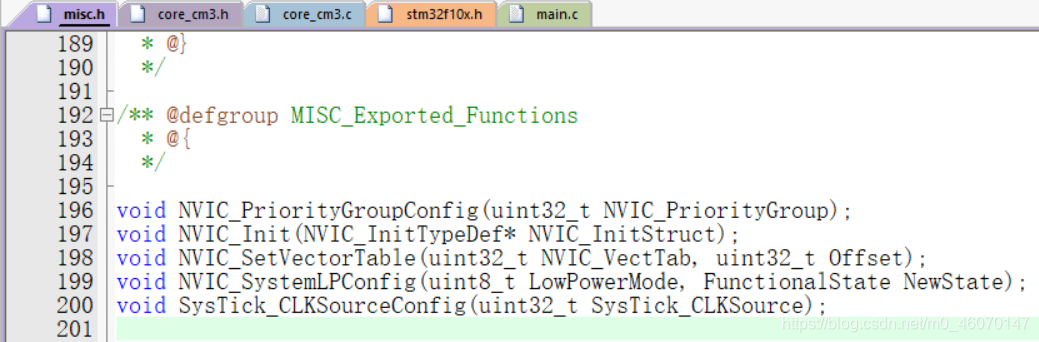

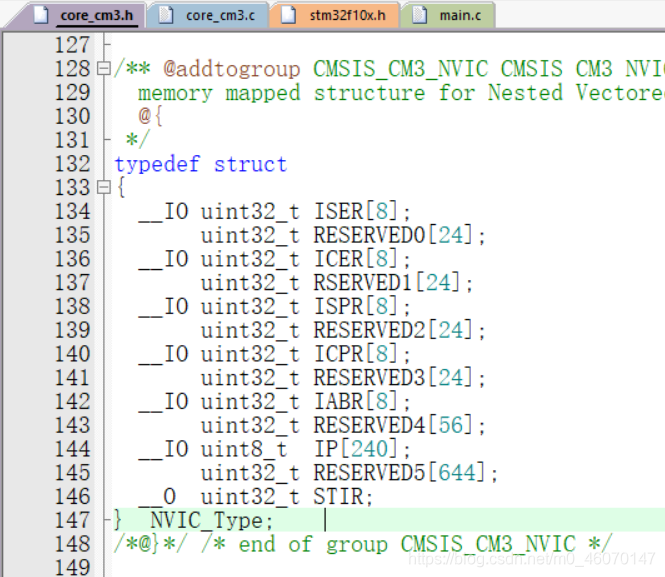

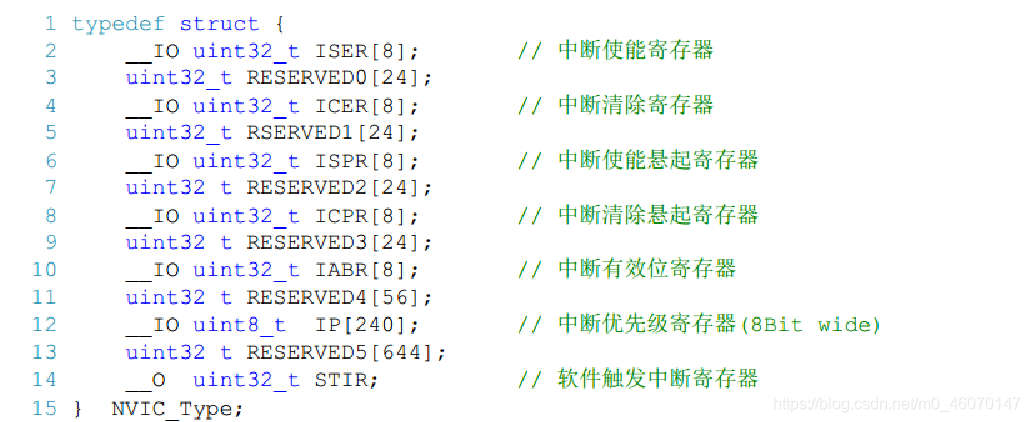

两个重要的库文件：core_cm3.h和misc.h
STM32F10xxx Cortex-M3编程手册4.3

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

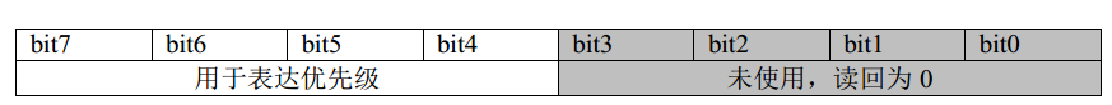

优先级的定义

优先级设定：NVIC->IPRx
在这里插入图片描述
具体的可以看STM32F10xxx
