STM32入门(十)----位带操作(GPIO的输入和输出)

本文基于《Cortex-M3权威指南》第五章,深入讲解STM32的位带操作,包括外设位带区与SRAM位带区的地址转换公式。内容涵盖GPIO输入和输出的位带操作应用,通过实例说明如何通过位带操作读取GPIO状态及设置输出值。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

P0=0xFE//总线操作
sbit LED1 =P0^0;	//位操作
LED1=0;

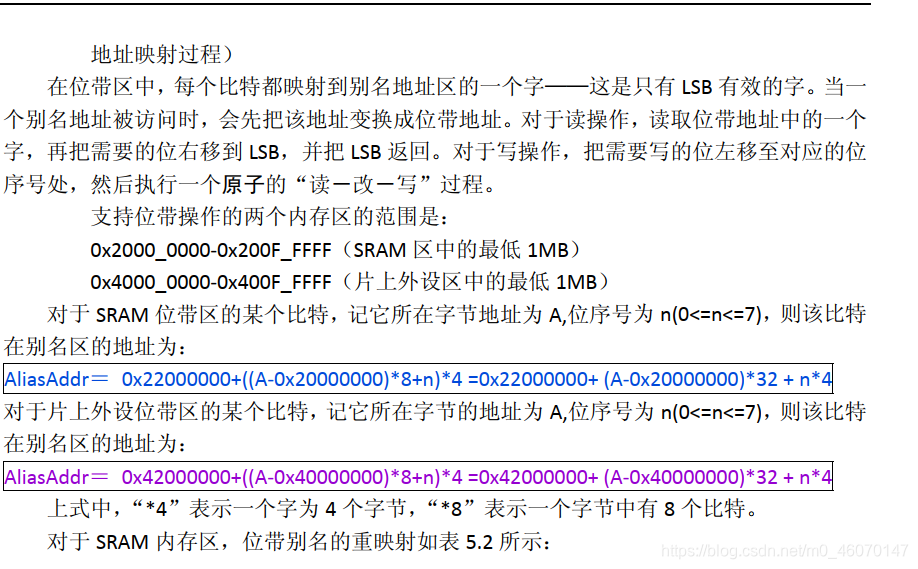

参考资料:《Cortex-M3权威指南》第五章的位带操作

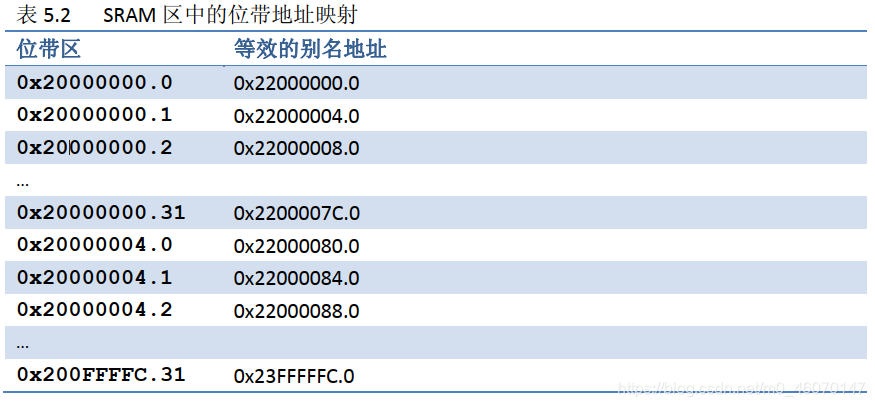

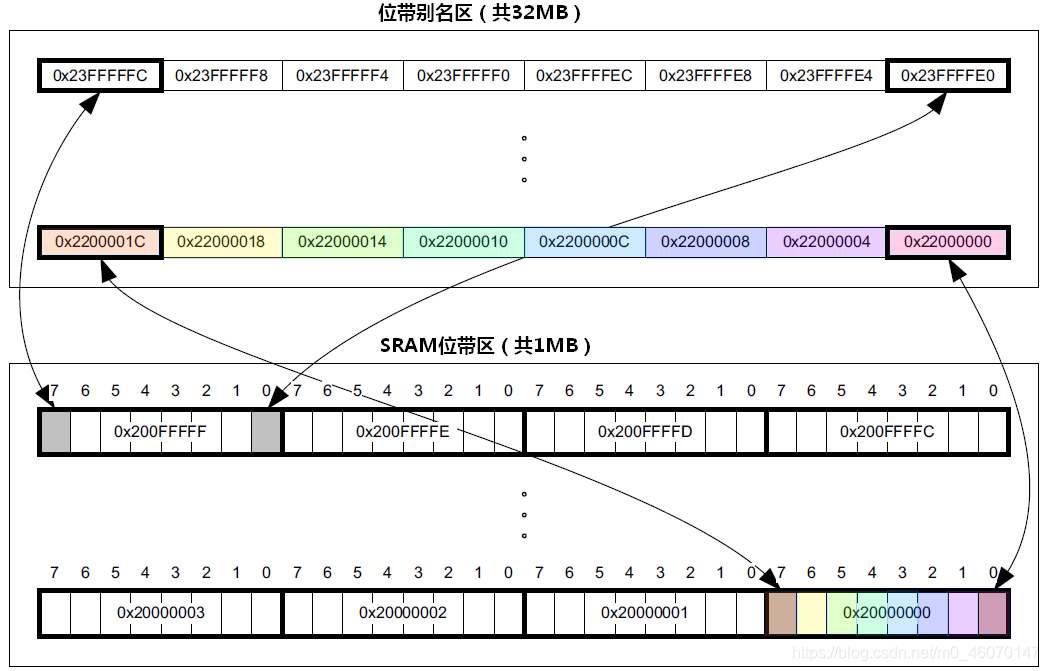

理解比特的膨胀对应关系。

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
外设位带区与外设位带别名区的地址转换:
AliasAddr=0x4200 0000+(A-0x4000 0000)32+n4;
SRAM位带区与SRAM位带别名区的地址转换:
AliasAddr=0x2200 0000+(A-0x2000 0000)32+n4;

A:表示我们要操作的那个位所在的寄存器的地址;
n:位号

每一个字节都膨胀为一个字(4个字节)

((addr&0xF000 0000)+0x0200 0000+((addr&0x00FF FFFF)<<5)+(bitnum)<<2)
addr:要操作的位所在寄存器的地址
bitnum:位号,即在寄存器的第几位

key.h
#ifndef __KEY_H
#define __KEY_H
#include "stm32f10x.h"
#include "delay.h"
#define KEY_0_GPIO_PIN   GPIO_Pin_4
#define KEY_0_GPIO_PORT  GPIOE
#define KEY_0_GPIO_CLK   RCC_APB2Periph_GPIOE

#define KEY_1_GPIO_PIN   GPIO_Pin_3
#define KEY_1_GPIO_PORT  GPIOE
#define KEY_1_GPIO_CLK   RCC_APB2Periph_GPIOE

#define KEY_UP_GPIO_PIN   GPIO_Pin_0
#define KEY_UP_GPIO_PORT  GPIOA
#define KEY_UP_GPIO_CLK   RCC_APB2Periph_GPIOA

//KEY的键值 0为按下 1为没按
#define KEY0
