STM32 第三天

一、 库函数与寄存器开发区别

1.1 寄存器

寄存器开发优点

直接操作寄存器，运行效率高。

寄存器开发缺点

1、开发难度大，开发周期长

2、代码可阅读性差，可移植差

3、后期维护难度高

1.2库函数

库函数开发优点

1、开发难度较小，开发周期短

2、代码可阅读性强，可移植高

3、后期维护难度低

库函数开发缺点

相对于寄存器开发，运行效率略低

注意：库函数其实是ST公司对寄存器的进一步封装。

二、 库函数开发LED

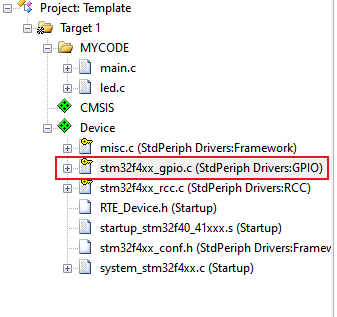

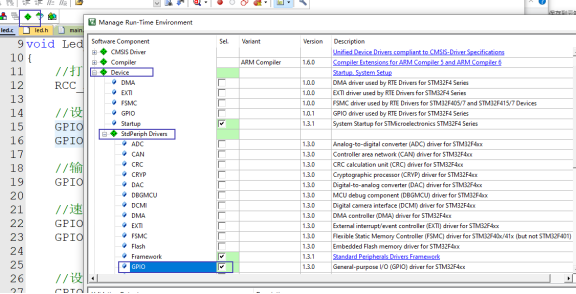

库函数开发LED要添加的库函数文件：stm32f4xx_gpio.c

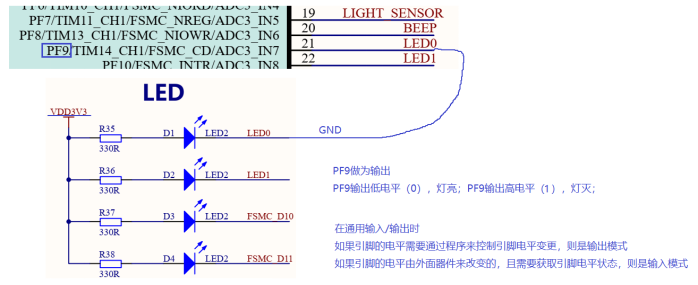

1、理解led灯原理图

LED0连接在PF9

PF9输出低电平（0），灯亮；PF9输出高电平（0），灯灭；

2、打开GPIOF组时钟

在STM32芯片中，所有的外设时钟是不打开，为了降低功耗

//打开GPIOF组时钟  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);

3、设置PF9灯为输出模式  输出推挽 上拉 速度（50MHZ）

// stm32f4xx_gpio.htypedef struct{

    uint32_t GPIO_Pin;              /*!< Specifies the GPIO pins to be configured.                                       This parameter can be any value of @ref GPIO_pins_define */  GPIOMode_TypeDef GPIO_Mode;     /*!< Specifies the operating mode for the selected pins.                                       This parameter can be a value of @ref GPIOMode_TypeDef */  GPIOSpeed_TypeDef GPIO_Speed;   /*!< Specifies the speed for the selected pins.                                       This parameter can be a value of @ref GPIOSpeed_TypeDef */  GPIOOType_TypeDef GPIO_OType;   /*!< Specifies the operating output type for the selected pins.                                       This parameter can be a value of @ref GPIOOType_TypeDef */  GPIOPuPd_TypeDef GPIO_PuPd;     /*!< Specifies the operating Pull-up/Pull down for the selected pins.                                       This parameter can be a value of @ref GPIOPuPd_TypeDef */}GPIO_InitTypeDef;

GPIO_InitStruct.GPIO_Pin  = GPIO_Pin_9;    //引脚GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_OUT;  //输出模式GPIO_InitStruct.GPIO_OType  = GPIO_OType_PP;  //输出推挽GPI
