iOS CoreAnimation（二）contentsRect, contentsCenter

先拓展一下上篇文章说的点与像素：

iOS使用了以下坐标系统：

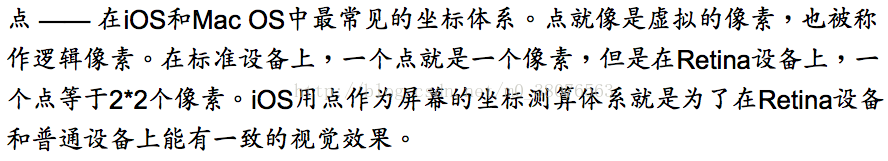

1、

（PS：iPhoneX、Xs、11 Pro 等开始出现 1点对应3像素，面积上就是3*3，以后肯定有更高ppi的屏幕）

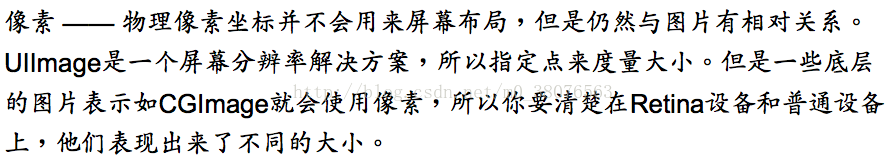

2、

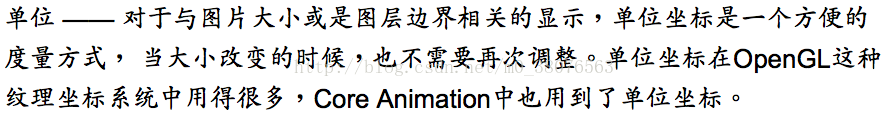

3、

（PS：单位坐标，简单来说就是 0～1，表示一个相对位置）

一、CALayer 的 contentsRect 属性    允许我们在图层边框里显示寄宿图的一个子范围

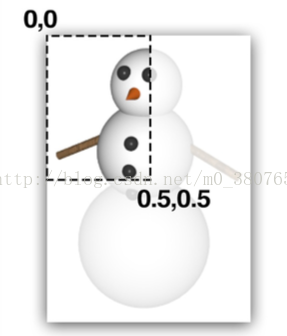

它使用了单位坐标 0～1 ，默认 {0, 0, 1, 1} ，表示从（0，0）开始，宽高为（1，1）的区域被显示。如果指定为 {0, 0, 0.5, 0.5},效果如下图，被裁减的范围会被显示在屏幕上

用途呢？主要是游戏编程中，为了提高性能，多张图片被拼成一张图，这样只需要从硬盘读取一次，对象只有一个，渲染方面也有好处···

例如，我只有一张图片，注意是一张：

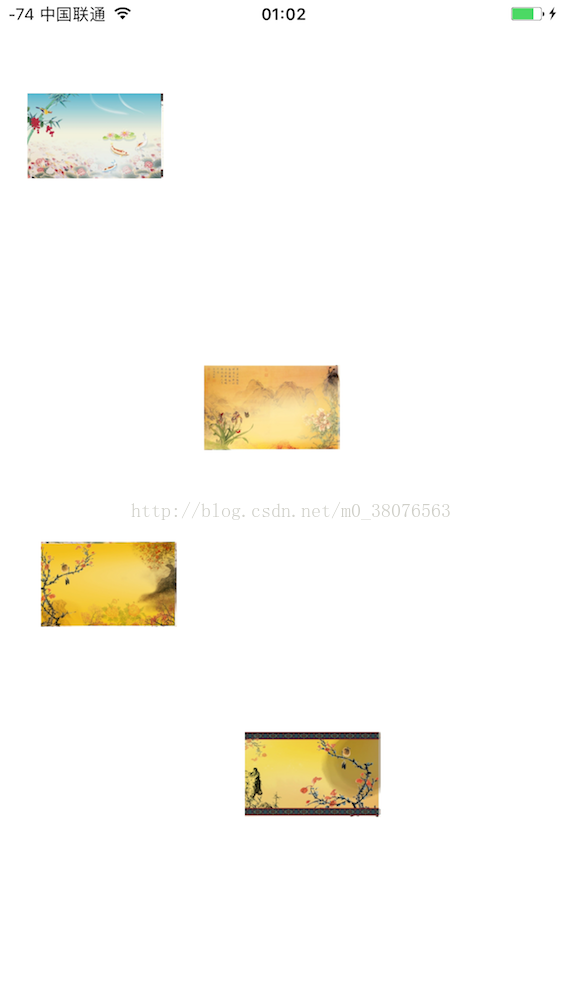

从硬盘读取一次，一个 UIImage 对象，然后通过设置 contentsRect 实现如下效果：

主要是游戏编程中用，有些第三方库专门弄这个，下面是 demo 源码

import UIKit



class ViewController: UIViewController {



    var view1:UIView!

    var view2:UIView!

    var view3:UIView!

    var view4:UIView!



    ///myView 的大小

    let size:CGFloat = 100



    ///屏幕的宽度

    let width = UIScreen.main.bounds.width

    ///屏幕的高度

    let height = UIScreen.main.bounds.height



    override func viewDidLoad() {

        super.viewDidLoad()



        //frame随便敲

        view1 = UIView(frame: CGRect(x: 20, y: 50, width: size, height: size))

        view2 = UIView(frame: CGRect(x: 150, y: 250, width: size, height: size))

        view3 = UIView(frame: CGRect(x: 40, y: 380, width: size, height: size))

        view4 = UIView(frame: CGRect(x: 180, y: 520, width: size, height: size))



        let img = UIImage(named: "bigImg.png")!



        //方法在下面

        view1.addImage(img: img, withContent: CGRect(x: 0, y: 0, width: 0.5, height: 0.5))

        view2.addImage(img: img, withContent: CGRect(x: 0.5, y: 0.5, width: 0.5, height: 0.5))

        view3.addImage(img: img, withContent: CGRect(x: 0, y: 0.5, width: 0.5, height: 0.5))

        view4.addImage(img: img, withContent: CGRect(x: 0.5, y: 0, width: 0.5, height: 0.5))



        view.addSubview(view1)

        view.addSubview(view2)

        view.addSubview(view3)

        view.addSubview(view4)



    }

}

extension UIView {

    func addImage(img:UIImage,withContent rect:CGRect){

        layer.contents = img.cgImage

        layer.contentsGravity = kCAGravityResizeAspect

        layer.contentsRect = rect

    }

}



二、 contentsCenter 属性 ：控制寄宿图的拉伸

layer.contentsGravity 不是已经控制了拉伸了吗？比如 拉伸变形来填充、拉伸保持形状填充、拉伸保持形状及图片完整但不填充等，这是对寄宿图整体的控制，但如果我想让寄宿图拉伸时，图片的某个区域永远保持原形状，其余的随意拉伸呢？

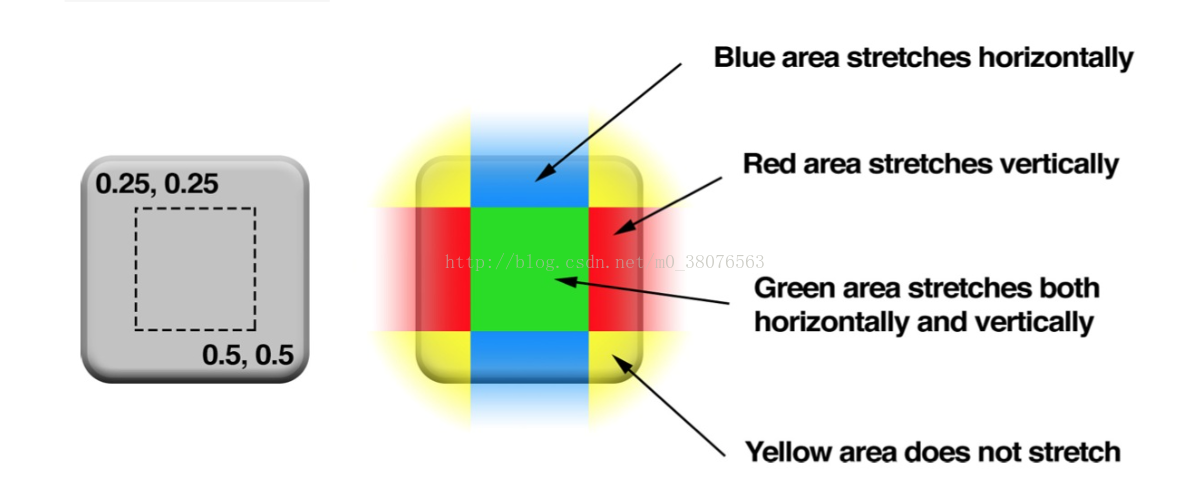

contentsCenter 这个名字有误导性，不要理解它的英语意思，默认值 { 0, 0, 1, 1 }，我先用一个值 { 0.25, 0.25, 0.5, 0.5 } 介绍它的功能。如下左图，起点（0.25，0.25），宽高（0.5，0.5），它实际把图层划分为了3*3，9个区域，如右图。当 contentsGravity 设置允许拉伸时，这9个区域，有着自己的拉伸办法。四个角，保持原样；蓝色只会水平拉伸，红色只垂直拉伸，绿色两个方向都拉伸。

用途呢？假设 设计师要求下面这张图作为界面的背景图片，要适配不同尺寸的屏幕进行拉伸，但是四个角必须是正方形，不允许变形。假设不用 contentsCenter 属性，最容易想到的是用多个图片，多个视图，写约束代码。。。。想想就麻烦

demo ：

import UIKit

class ViewController: UIViewController {

    var view1:UIView!

    var view2:UIView!



    let size:CGFloat = 100



    ///屏幕的宽度

    let width = UIScreen.main.bounds.width

    ///屏幕的高度

    let height = UIScreen.main.bounds.height



    override func viewDidLoad() {

        super.viewDidLoad()



        // 假设这两个 view 就代表不同的设备屏幕，尺寸不一样

        view1 = UIView(frame: CGRect(x: 40, y: 50, width: size, height: size*2))

        view2 = UIView(frame: CGRect(x: 150, y: 450, width: 2.4*size, height: 1.2*size))



        let img = UIImage(named: "big.png")!



        let rect = CGRect(x: 0.25, y: 0.25, width: 0.5, height: 0.5)



        view1.addStretchableImage(img: img, withCenter: rect)

        view2.addStretchableImage(img: img, withCenter: rect)



        view.addSubview(view1)

        view.addSubview(view2)

    }

}

extension UIView {

    func addStretchableImage(img:UIImage,withCenter rect:CGRect){

        layer.contents = img.cgImage

        layer.contentsCenter = rect

    }

}

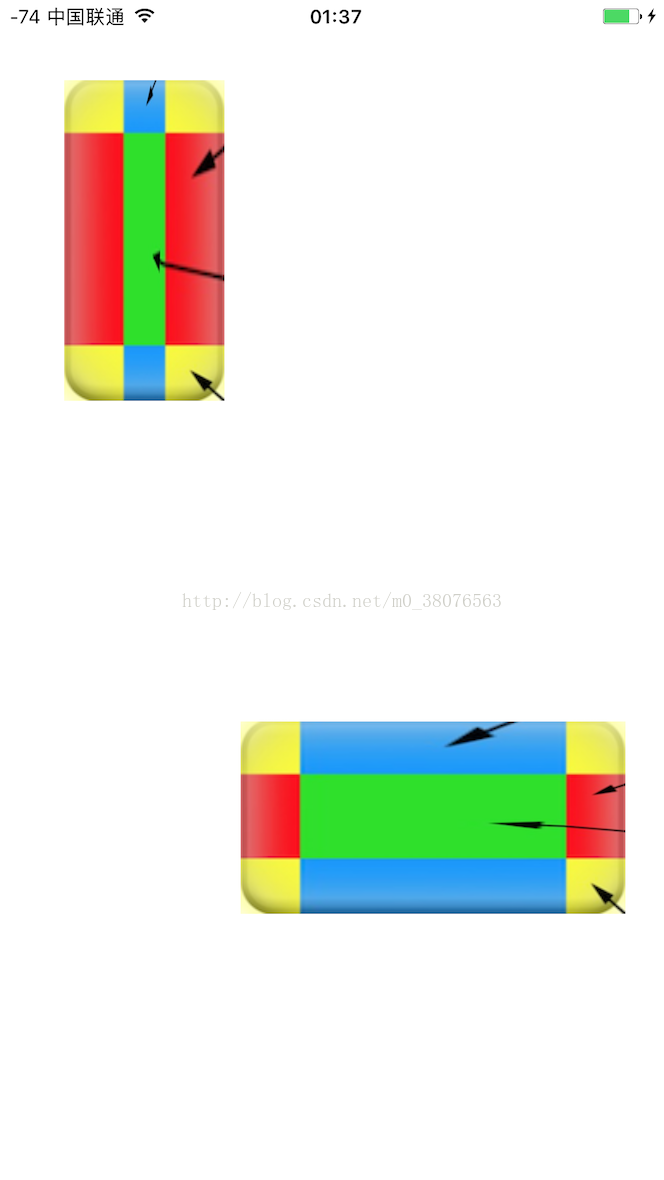

效果：在两种尺寸的“屏幕”上，黄色区域形状是相同的，没有变形
